3.7.6其他：1)对于<2P的空调室外机位，其尺寸不小于500mm（进深）X1100mm（开间）X800mm（高）；对于≥2P的空调室外机位，其尺寸不小于600mm（进深）X1300mm（开间）X1100mm（高）。

该尺寸应扣除排水立管、冷凝水立管等所占的空间（应重点关注）。

2)可开启的窗户离空调室外机位不大于700mm时视为可以进行安装及维护，但可开的窗扇必须利于安装人员进出且空调室外机位内应可容人弯腰站立。

3)空调室外机的进风口和出风口应尽量开在不同方向，以利于空调通风、散热。

4)空调室外机位处的百叶叶片应呈向外斜45°向上方向安装，并应同时设置雨水渗入时的排水措施。

5)空调室外机百叶叶片间上叶片下口与下叶片上口的净空不小于100mm。

6)可开窗户侧面为空调室外机位时，该室外机位的空调铝合金百叶应采用铰链方式，以便于进行安装及维护。

7)空调室外机位处的墙体应为实心砖墙，设计和施工时应对此重点关注。

8)空调室内机与室外机间的间距应尽量小于3m。

9)同一空调当有几个穿墙洞口时，应注意保持冷凝水排水坡向的一致性。

常用分体空调室内、室外机参考尺寸型号室内机室外机长高厚长高厚1匹800 250 180 800 560 2401.5匹900 280 180 800 560 2402匹 1150 320 200 850 880 3502.5匹 1200 350 200 890 900 350注：本表为偏大机型尺寸，仅供参考；不同品牌外形尺寸略有不同。

决定采用中央空调的单位层高应≥3200mm。

浅析规则式植物造景和自然式植物造景苏旺指导老师：汪小飞（黄山学院生命与环境科学学院，安徽黄山245041）摘要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。

探讨了规则式植物造景和自然式植物造景二者包括的造景形式以及他们在造园体系、表现手法上的不同点。

介绍了它们在各个国家、地域的各有特色。

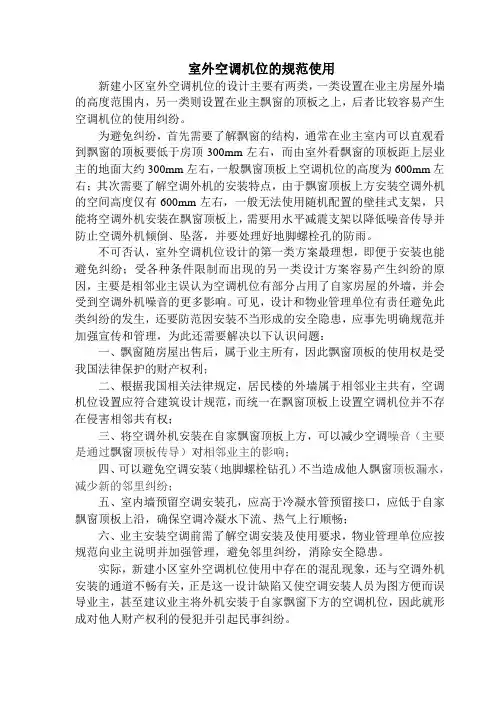

室外空调机位的规范使用新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。

为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。

不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。

可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。

实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。

浅谈住宅空调室外机位的设计要点摘要：通过建筑设计人员的一些住宅设计实践，针对目前在住宅室外空调机位设计方面经常出现的一些问题，阐述自己的观点，并提出在具体设计中相应的解决方法。

同时对住宅空调室外机位存在的问题进行研究，以及设计容易疏忽的问题，从而帮助建筑师做好住宅细部设计。

关键词：空调室外机；空调百页；前言：从毕业参加工作至今，笔者完成了很多住宅项目的施工图设计任务。

实践中发现，细部构造设计是整体建筑设计中至关重要的一个环节。

尤其对于住宅来说，细节设计是否合理，是衡量一个住宅项目设计水平高低的重要因素之一。

根据平时整理的相关资料和多年的工作经验，就住宅室外空调机位的设计、安装的注意事项，反思和总结过去工作中出现的问题、以及存在的不足之处，以便为今后的住宅项目设计提供一些借鉴和参考。

近年来，随着我国经济实力的稳步发展和人民生活水平的不断提高，空调已经在中国城镇全面普及，特别是东莞这个位于广东省这样的非采暖地区，空调已经成为家庭必备的家用电器。

笔者在项目跟踪服务期间了解到一些楼盘，在业主入住后，发现空调室外机位尺寸偏小或位置不当，导致现场实际无法安装。

最终只能在外墙上安装固定空调支架来解决问题。

这不但影响建筑外立面的效果、以及小区整体环境的美观，同时也会因支架锈蚀问题，为若干年后留下安全隐患。

因此，建筑师在设计非集中空调的居住建筑时，必须考虑合理的室外空调机位尺寸及安装位置，达到既能保证其正常有效的使用，又吻合建筑布局，同时满足建筑立面的美观要求。

一、空调室外机及空调板尺寸设计参数家用空调常用壁挂机和柜机（对于部分全装修高档住宅使用的小型户式中央空调，不在此次讨论的范围），从户型使用情况看，挂机一般用于室内使用面积在20平方米以内的房间，如客厅、餐厅、卧室等，功率一般在2匹以内，其室外机净尺寸一般最大为850mm（长）×350mm（宽）×750mm（高）。

考虑空调室外机安装时上部和四周按各留出最小100mm的净距计（冷媒管接入方向最小需150mm，当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板长度应加大150mm，或加大空调板深度l50mm。

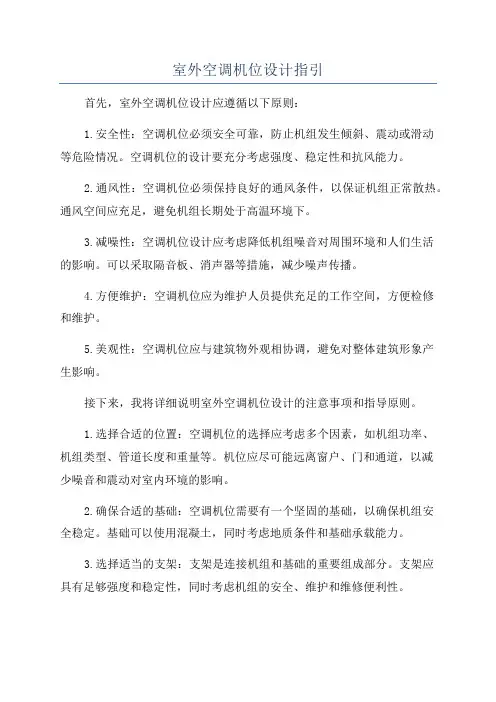

室外空调机位设计指引首先，室外空调机位设计应遵循以下原则：1.安全性：空调机位必须安全可靠，防止机组发生倾斜、震动或滑动等危险情况。

空调机位的设计要充分考虑强度、稳定性和抗风能力。

2.通风性：空调机位必须保持良好的通风条件，以保证机组正常散热。

通风空间应充足，避免机组长期处于高温环境下。

3.减噪性：空调机位设计应考虑降低机组噪音对周围环境和人们生活的影响。

可以采取隔音板、消声器等措施，减少噪声传播。

4.方便维护：空调机位应为维护人员提供充足的工作空间，方便检修和维护。

5.美观性：空调机位应与建筑物外观相协调，避免对整体建筑形象产生影响。

接下来，我将详细说明室外空调机位设计的注意事项和指导原则。

1.选择合适的位置：空调机位的选择应考虑多个因素，如机组功率、机组类型、管道长度和重量等。

机位应尽可能远离窗户、门和通道，以减少噪音和震动对室内环境的影响。

2.确保合适的基础：空调机位需要有一个坚固的基础，以确保机组安全稳定。

基础可以使用混凝土，同时考虑地质条件和基础承载能力。

3.选择适当的支架：支架是连接机组和基础的重要组成部分。

支架应具有足够强度和稳定性，同时考虑机组的安全、维护和维修便利性。

4.控制噪音和振动：室外空调机位设计应采取措施减少噪音和振动对周围环境的影响。

可以使用隔音板、振动消除器等装置来降低噪音和振动。

5.提供足够的通风空间：空调机位应考虑机组正常运行所需的适当通风空间。

通风孔的位置和大小应根据机组的散热需求来确定。

6.提供便于维护的空间：空调机位应提供足够的工作空间，使维修和检修人员能够方便地进行维护工作。

考虑到机组的大小和维护要求，确保机位周围有足够的空间。

7.考虑环境保护：室外空调机位设计应考虑环境保护因素，如减少机组对周围环境的污染和影响。

可采用降噪、降震和节能设备，减少对大气和水资源的污染。

综上所述，室外空调机位设计是确保空调系统正常运行和维护的重要环节。

设计时应充分考虑安全性、通风性、减噪性、方便维护性和美观性等因素。

2、卧室、工人房空调位
结合家具布置图，考虑室内空调机位摆放位置，合理留置，空调管线不得穿越其他房间，空调机位的设置不得出现对吹、热保护情况，合理安排机位。

1）卧室、工人房设挂机，空调内机应避免直接对向床头，一个空调机位均用“AC”， 2AC代表两台空调；予留洞口表示符号： K2、K3……
A留洞K2，Φ８０，洞中心距地2300，距墙边200（留洞位于梁下）。

B留洞K3，Φ８０，洞中心距地200，距墙边200（留洞位于凸窗下）。

遇砖墙予埋PVC套管，钢筋混凝土墙予埋钢套管；洞口向外倾斜10度。

2）卧室、工人房室外空调机位1100×600，净高≥1200；当雨水管穿空调板时，空调板加长100，有≤50空调冷凝水管等排水管时，空调板不加长；空调机位设置位置应便于安装，百叶或格栅应编号并绘制小样（讨论），百叶为铝合金矩管，开启方式结合相临窗户开启方式进行设计，应便于安装，色彩根据方案要求。

3、客厅空调机位
结合家具布置图，考虑室内空调机位摆放位置，合理留置，空调管线不得穿越其他房间，空调机位的设置不得出现对吹、热保护情况，合理安排机位。

1）客厅设柜机，留洞K1，Φ90，洞中心距地200，距墙边150，一个空调机位均用“AC”， 2AC代表两台空调。

室外空调机位的规范使用新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。

为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。

不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。

可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。

实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。

室外空调机位的设计要点室外空调机位的设计对于空调系统的运行和维护具有重要影响。

本文将从以下几个方面介绍室外空调机位的设计要点：1.机位位置2.机位基础3.机位通风4.机位周围环境5.机位间距机位位置室外空调机位的位置应根据建筑物的特点和业主的要求来确定。

一般来说，机位的设定应遵循以下要点：1.机位应尽可能远离建筑物的主体，以减少室外机的噪音和震动对居民的影响。

2.机位的进出口应方便，以便于日常维护和保养。

3.机位不应设置在有可能涝水的地方，以防机器被水淹没。

4.机位不应设在高温和阳光直射的地方，以避免机器的过热。

机位基础机位基础是室外机安装的基础，必须充分考虑机器的重量和震动，以确保机器的稳定性和安全性。

机位基础设计应遵循以下要点：1.机位基础应选择结实的材料，如混凝土、砖石、石灰石等。

2.机位基础应具有良好的排水系统，以免水浸甚至倒塌。

3.机位基础的面积要足够大，以保证机器的平稳放置和充足的通风空间。

4.机位基础的高度要平衡，以避免机器过高或过低造成的设备故障。

机位通风室外空调机位通风是保证机器正常运行的重要条件之一。

机位通风设计应遵循以下要点：1.机位周围的障碍物应尽量少，以保证通风的畅通。

2.机位的空间要充足，以确保空气的循环和通风，减少机器过热。

3.机位通风管道的设计应具备足够的宽度和高度，以确保空气的流通。

4.机位通风口的选址要合理，避免直接对着住宅区窗口或阳台。

机位周围环境机位周围环境的设计是确保机器长期稳定运行的重要环节。

机位周围环境设计应遵循以下要点:1.机位应避免设置在有害物质或毒气排放的地方，以确保机器的健康持久。

2.机位应尽量远离风沙、水池、沟渠、垃圾堆放等地方，保持机器的清洁、稳定和良好的外观。

3.机位周围应有足够的通道宽度，方便机器日常的维护和清洁。

4.机位周围应有足够的照明设施，保证夜间维护的安全和便捷。

机位间距在室外空调系统的设计中，机位间距是一个重要的考量因素。

机位间距的大小不仅会对系统运行产生影响，还会影响日后的维护和保养。

建筑外立面空调室外机位技术规程一、引言建筑外立面空调室外机位技术规程是指在建筑外立面设计和安装空调室外机时的相关技术要求和规范。

合理的室外机位设置对于空调系统的运行效果、建筑外观和周边环境的影响至关重要。

本文将介绍建筑外立面空调室外机位的技术规范和注意事项。

二、室外机位的选择1.室外机位应尽量选择在建筑外立面的合适位置，既要满足空调系统的运行要求，又要兼顾建筑外观和周边环境的美观和安全。

2.室外机位应避免设置在进出口、窗户、通道等人员经常活动的地方，以免对人员造成伤害或噪音干扰。

3.室外机位应避免设置在易受污染、易受阳光直射或遮挡物影响的位置，以确保室外机的正常运行和散热效果。

4.室外机位应避免设置在与其他设备或管道冲突的位置，以免影响设备的正常运行和维护。

三、室外机位的布局1.室外机位的布局应考虑到室外机之间的间距和排列方式，以便于设备的安装、维护和散热。

2.室外机之间的间距应根据空调系统容量和散热要求进行合理的设置，避免室外机之间互相影响和干扰。

3.室外机的排列方式可以采用单列、双列或多列的方式，具体应根据建筑外立面的尺寸和形状来确定，以保证空调系统的正常运行和外观效果。

四、室外机位的防护1.室外机位应设置防雨和防尘的措施，以保护室外机免受降雨和尘埃的影响，确保设备的正常运行。

2.室外机位的防护措施可以采用遮阳棚、防尘罩、防水罩等设施，具体应根据实际情况进行合理选择和设计。

3.室外机位的防护设施应具备良好的透气性和散热性，以确保室外机的散热效果和运行稳定性。

五、室外机位的固定1.室外机位应进行牢固的固定，以防止设备在风雨等恶劣环境下的移动和摇晃。

2.室外机位的固定可以采用膨胀螺栓、焊接或其他可靠的固定方式，具体应根据室外机的重量和建筑结构来确定。

3.室外机位的固定应符合相关的建筑和安装规范，确保设备的安全性和稳定性。

六、室外机位的维护1.室外机位应定期进行维护和清洁，以保证设备的正常运行和寿命。

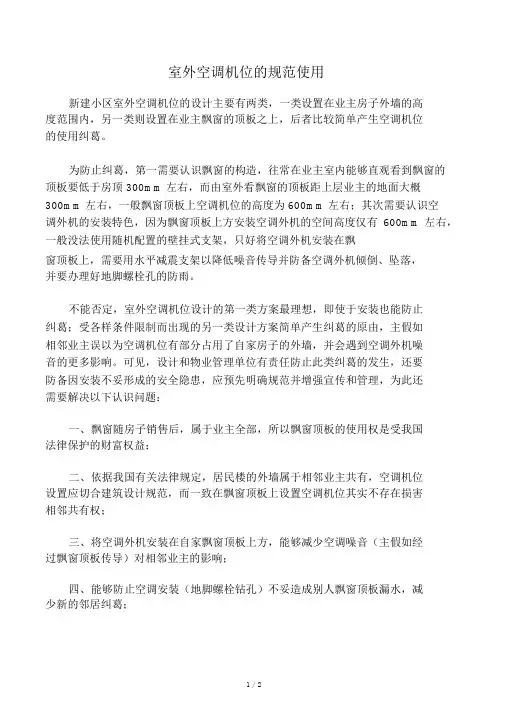

室外空调机位的规范使用新建小区室外空调机位的设计主要有两类，一类设置在业主房子外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较简单产生空调机位的使用纠葛。

为防止纠葛，第一需要认识飘窗的构造，往常在业主室内能够直观看到飘窗的顶板要低于房顶 300mm 左右，而由室外看飘窗的顶板距上层业主的地面大概300mm 左右，一般飘窗顶板上空调机位的高度为 600mm 左右；其次需要认识空调外机的安装特色，因为飘窗顶板上方安装空调外机的空间高度仅有600mm 左右，一般没法使用随机配置的壁挂式支架，只好将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防备空调外机倾倒、坠落，并要办理好地脚螺栓孔的防雨。

不能否定，室外空调机位设计的第一类方案最理想，即使于安装也能防止纠葛；受各样条件限制而出现的另一类设计方案简单产生纠葛的原由，主假如相邻业主误以为空调机位有部分占用了自家房子的外墙，并会遇到空调外机噪音的更多影响。

可见，设计和物业管理单位有责任防止此类纠葛的发生，还要防备因安装不妥形成的安全隐患，应预先明确规范并增强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房子销售后，属于业主全部，所以飘窗顶板的使用权是受我国法律保护的财富权益；二、依据我国有关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应切合建筑设计规范，而一致在飘窗顶板上设置空调机位其实不存在损害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，能够减少空调噪音（主假如经过飘窗顶板传导）对相邻业主的影响；四、能够防止空调安装（地脚螺栓钻孔）不妥造成别人飘窗顶板漏水，减少新的邻居纠葛；1 / 2五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，保证空调冷凝水下贱、热气上行顺畅；六、业主安装空调前需认识空调安装及使用要求，物业管理单位应按规范向业主说明并增强管理，防止邻居纠葛，除去安全隐患。

实质，新建小区室外空调机位使用中存在的杂乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺点又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，所以就形成对别人财富权益的入侵并惹起民事纠葛。

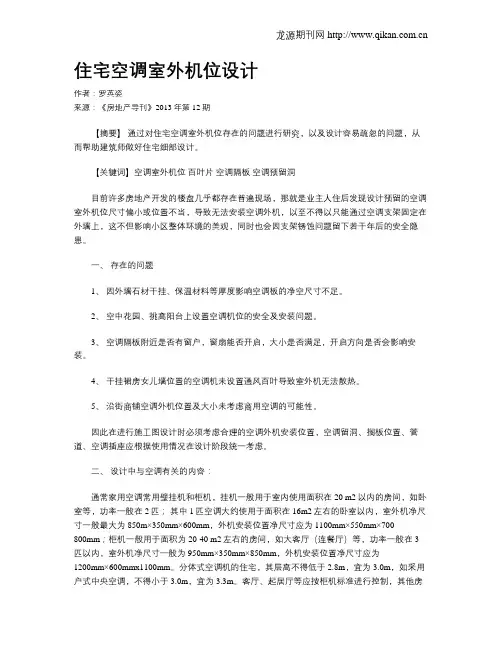

住宅空调室外机位设计作者：罗英姿来源：《房地产导刊》2013年第12期【摘要】通过对住宅空调室外机位存在的问题进行研究，以及设计容易疏忽的问题，从而帮助建筑师做好住宅细部设计。

【关键词】空调室外机位百叶片空调隔板空调预留洞目前许多房地产开发的楼盘几乎都存在普遍现场，那就是业主人住后发现设计预留的空调室外机位尺寸偏小或位置不当，导致无法安装空调外机，以至不得以只能通过空调支架固定在外墙上，这不但影响小区整体环境的美观，同时也会因支架锈蚀问题留下若干年后的安全隐患。

一、存在的问题1、因外墙石材干挂、保温材料等厚度影响空调板的净空尺寸不足。

2、空中花园、挑高阳台上设置空调机位的安全及安装问题。

3、空调隔板附近是否有窗户，窗扇能否开启，大小是否满足，开启方向是否会影响安装。

4、干挂裙房女儿墙位置的空调机未设置通风百叶导致室外机无法散热。

5、沿街商铺空调外机位置及大小未考虑商用空调的可能性。

因此在进行施工图设计时必须考虑合理的空调外机安装位置，空调留洞、搁板位置、管道、空调插座应根据使用情况在设计阶段统一考虑。

二、设计中与空调有关的内容：通常家用空调常用壁挂机和柜机，挂机一般用于室内使用面积在20 m2以内的房间，如卧室等，功率一般在2匹；其中1匹空调大约使用于面积在16m2左右的卧室以内，室外机净尺寸一般最大为850m×350mm×600mm，外机安装位置净尺寸应为1100mm×550mm×700-800mm；柜机一般用于面积为20-40 m2左右的房间，如大客厅（连餐厅）等，功率一般在3匹以内，室外机净尺寸一般为950mm×350mm×850mm，外机安装位置净尺寸应为1200mm×600mmx1100mm。

分体式空调机的住宅，其层高不得低于2.8m，宜为3.0m，如采用户式中央空调，不得小于3.0m，宜为3.3m。

客厅、起居厅等应按柜机标准进行控制，其他房间宜按挂机标准进行控制。

室外空调机位的设计要点说明1.位置选择：-应根据建筑物的结构和用途选择室外空调机位的位置，通常最好选择在离室内空调系统和供电系统近且易于维修的地方。

-应与其他设备和建筑物保持一定的安全距离，以免影响机器的正常运行和维护。

-应尽量避免在通风差、阳光直射、高温和潮湿等恶劣的环境中安装空调机位。

2.通风和散热：-室外空调机位应设计有良好的通风系统，确保机器内部的热量能够及时散发出去，防止过热而影响设备的正常运行。

-通风系统可采用自然通风或者机械通风的方式，具体根据环境条件和预算来选择。

-散热设备如散热器或风扇的选用要符合设计要求，并确保其数量和布置满足设备的散热需求。

-散热设备应定期维护和清洁，以确保其良好的散热效果。

3.防护措施：-应采取适当的防护措施，保护室外空调机位不受恶劣天气、冲击和盗窃等因素的影响。

-可以设置防护罩或屏障来避免机器进水、被风沙和灰尘覆盖等情况发生。

-在机器周围设置防滑和防触电防护装置，以确保人员和设备的安全。

4.噪音控制：-室外空调机位在正常运行时会产生噪音，对周围居民和工作环境可能造成干扰。

因此，噪音控制是室外空调机位设计的重要方面。

-应根据噪音产生的原因和特点，采取相应的措施进行控制。

例如，优化设备的结构和降低运行速度可以有效减少噪音产生。

-对于噪音较大的空调机位，可以加装声音隔离材料或者设置噪音屏障来减少噪音传播。

-设备的维护和保养也对噪音控制起着重要作用。

定期检查和清洁机器，确保其各部件的正常运行，减少噪音产生。

综上所述，室外空调机位的设计要点涉及位置选择、通风和散热、防护措施和噪音控制等方面。

最重要的是根据具体需求和环境条件进行合理选择和布置，以确保机器的正常运行和延长其使用寿命。

住宅室外空调机位设计分析(全文)第一篇范本：住宅室外空调机位设计分析一：引言室外空调机位设计是住宅空调系统设计的重要环节之一，它直接影响到住宅室内的舒适度和能源消耗。

本文对住宅室外空调机位的设计进行分析，旨在提供一个详细的设计流程和规范。

二：设计要求1. 确定住宅的制冷负荷和制热负荷，并考虑到季节变化和不同房间的需求差异。

2. 考虑到机位对住宅外观和环境影响的限制，选择合适的机位位置。

3. 考虑到机位的噪音和振动对住宅的影响，控制噪音和振动水平。

4. 考虑到机位的维修和清洁需要，提供足够的维修空间和便利性。

5. 考虑到机位的安装和使用成本，选择经济实用的设计方案。

三：设计流程1. 收集住宅平面布置和相关数据。

2. 计算住宅的制冷负荷和制热负荷。

3. 根据制冷负荷和制热负荷选择合适的机位容量。

4. 考虑到机位位置对住宅外观和环境影响的限制，选择机位位置。

5. 根据机位位置，综合考虑噪音限制和振动控制，设计合适的隔音和减震措施。

6. 根据机位位置和维修需求，提供足够的维修空间和便利性。

7. 根据经济实用性考虑，选择符合预算的机位型号和品牌。

四：设计参数1. 机位容量：根据住宅的制冷负荷和制热负荷计算得出。

2. 机位位置：根据住宅布局和外观限制确定。

3. 隔音和减震措施：根据机位位置和振动特性设计。

4. 维修空间和便利性：根据机位位置和维修需求设计。

五：设计方案评估1. 比较不同机位位置对住宅外观和环境影响的程度。

2. 比较不同隔音和减震措施的效果和成本。

3. 比较不同机位型号和品牌的性能和价格。

4. 综合考虑机位容量、外观影响、噪音水平、振动控制、维修便利性和经济实用性，选择最合适的设计方案。

六：结论根据设计要求和评估结果，确定最合适的住宅室外空调机位设计方案，以提供舒适的室内环境和经济高效的使用体验。

附件：1. 住宅平面布置图2. 机位选型和参数表3. 隔音和减震措施设计图4. 维修空间和便利性设计图法律名词及注释：1. 机位：指室外空调机组的安装位置。

3.7.6其他：1)对于<2P的空调室外机位，其尺寸不小于500mm（进深）X1100mm（开间）X800mm（高）；对于≥2P的空调室外机位，其尺寸不小于600mm（进深）X1300mm（开间）X1100mm（高）。

该尺寸应扣除排水立管、冷凝水立管等所占的空间（应重点关注）。

2)可开启的窗户离空调室外机位不大于700mm时视为可以进行安装及维护，但可开的窗扇必须利于安装人员进出且空调室外机位内应可容人弯腰站立。

3)空调室外机的进风口和出风口应尽量开在不同方向，以利于空调通风、散热。

4)空调室外机位处的百叶叶片应呈向外斜45°向上方向安装，并应同时设置雨水渗入时的排水措施。

5)空调室外机百叶叶片间上叶片下口与下叶片上口的净空不小于100mm。

6)可开窗户侧面为空调室外机位时，该室外机位的空调铝合金百叶应采用铰链方式，以便于进行安装及维护。

7)空调室外机位处的墙体应为实心砖墙，设计和施工时应对此重点关注。

8)空调室内机与室外机间的间距应尽量小于3m。

9)同一空调当有几个穿墙洞口时，应注意保持冷凝水排水坡向的一致性。

常用分体空调室内、室外机参考尺寸型号室内机室外机长高厚长高厚1匹800 250 180 800 560 2401.5匹900 280 180 800 560 2402匹 1150 320 200 850 880 3502.5匹 1200 350 200 890 900 350注：本表为偏大机型尺寸，仅供参考；不同品牌外形尺寸略有不同。

决定采用中央空调的单位层高应≥3200mm。
