万科典型标准户型的优化设计——深圳市国人建筑设计咨询有限公司陈国才提要：市场上各种奇葩、灾难的户型太多，千千万万的住户没有少骂开发商和设计师祖宗十八代。
包括身为建筑设计师的我也一样，几乎绝大多数户型都存在一堆问题、甚至是傻逼的设计，包括着名地产公司的部分标准户型和国内知名设计院的很多作品；最近也在微型平台多次评论过编辑们推崇的户型为垃圾图。
一直没有发过比较好的图，为的是保护甲方的利益，避免当地出现类似竞争产品；到现在实在忍不住了，就拿万科典型的标准户型来优化好了，谁叫你一直号称是注重研发的行业老大呢。
主要内容：对万科典型标准户型的具体优化设计原户型户型来源：户型库微信号发表的万科标准户型。
户型实用地区：冬冷夏热地区。
建筑层数：33层和18层。
户型面积：110平米和90平米（CAD图仅含标准层公摊），这两种类型为最主流的产品，项目面积或市场销量占比70%左右，同时也适用于中国大部分地区项目。
下面为原18层户型图及其指标下面为原33层户型图及其指标大家很容易发现，18层和33层户型套内竟然是完全一样的，可能万科要追求高度的标准化。
下面是放大的套内平面咋一看这两个户型也比较合理，除了争议比较大的天井，公摊大外，没有明显的败笔，是大江南北到处都有的户型；毕竟还是行业老大的作品啊，这就对了，要优化就找最好的公司的好作品优化，这样才有点难度和能够说明问题。
为了便于比较，我还亲自把它们变成了CAD图。
先下手33层的好了，原户型CAD图如下：需要说明一下的是，户型左右对称，蓝色数字分别为核心筒面积和套型建筑面积，括号内为套内面积。
原户型重点点评1、户型总面宽较小，品质低，需要总图规划争取面宽。
2、存在三个内天井，且有卧室门开向天井（基本为开不了窗帘的废房），体型系数大，保温多，造价高。
3、公摊面积大，为70.8平米，比最合理的设计浪费8-10平方米，户均损失2平方米多套内；如一20万平米的项目则损失套内面积约4000平方米，成本造价约720万。
万科设计研发标准化：设计成果控制标准阅读引语为统⼀万科集团项⽬设计标准，规范房地产项⽬设计的内容和深度，达到“提⾼设计质量、保证项⽬进度、控制项⽬开发成本”的⽬的，特定本标准：1.⽅案阶段图纸要求说明：1.上表中“●”表⽰必须完成的图纸，“○”表⽰可选择完成的图纸。
2.上表中“▲”表⽰报送公司⽅案听证会必须完成的图纸成果，但是在报送公司⽅案听证会时对于各个⼦项⽴⾯图部分可以只出两个主要⽴⾯图。
3.除上表所列的图纸项⽬外，可根据项⽬情况要求设计单位完成其他图纸。
1.2⽅案阶段图纸深度要求3.2.1基本要求应符合相关国家设计规范要求并参考《建筑⼯程设计⽂件编制深度的规定》对⽂件编制深度的有关规定。
3.2.2规划及建筑⽅案图纸深度附加要求l总平⾯布置图(1)表明居住区道路与城市道路的接驳；标明⼩区车⾏及⼈⾏道路主次⼊⼝、周边道路公交站点位置。
(2)⽤地内建筑物、构筑物（建筑⼩品、与技术相关的市政配套设施等，隐蔽⼯程以虚线表⽰）的位置，主要建筑物、构筑物名称、建筑层数，楼栋、单元编号及相互关系尺⼨、组团尺⼨、建筑层数、檐⼝⾼度。
建筑屋顶轮廓宜⽤单线表⽰，坡屋⾯应表明屋脊线位置。
总图(1)表明建筑⼈⾏出⼊⼝层平⾯(通常为底层)、室外台阶、架空层及与道路的⾼差关系。
(2)道路平⾯须表明道路中⼼线、车⾏道、⼈⾏道、道路绿化及停车位（场）位置、道路尺⼨、组团级以上道路转弯半径以及不同级别道路的交接。
(3)须表明物业管理的围墙、门卫的位置。
户型分布图低、多层及⾼层居住区⽤住宅标准层拼接图表明户型分布状况，并标明住宅（户型、楼栋、组团）编号。
⾼层居住区还可⽤剖⾯图表明户型分布状况。
公共服务设施布置分析图表明公共服务设施的主要功能及分布情况。
道路及交通分析图(1)表明居住区道路系统、路⽹分级及道路设计宽度，标明⼩区道路与城市道路接⼝的位置，并完成各级道路的道路断⾯放⼤图。
(2)表明各种机动车流线、⾮机动车流线和⼈⾏流线的分级与⽅向设计。
住宅单体设计技术指引万科住宅单体建筑专业设计指引（2009修改版）二〇〇九年三月住宅单体设计技术指引目录第一章总则第一条编制说明第二条适用范围第三条编制依据第四条编制人员第二章住宅户内设计第一条入户门及住宅入口第二条客厅、餐厅设计第三条卧室设计第四条厨房设计第五条卫生间设计第六条走道第七条贮藏空间第八条阳台、露台设计第九条户与户之间安全性要求第十条户型的可调性第十一条首层住户特别设计第十二条顶层住户特别设计第十三条空调搁板设计原则第十四条室内空调机设计第十五条门窗设计要求第十六条各部分标高关系第三章住宅公共空间设计第一条住宅单元入口、雨蓬、设备及装置第二条底层门厅、电梯厅设计要求住宅单体设计技术指引第三条公共楼梯设计要求第四条电梯设计要求第五条标准层公共部分设计第六条屋面要求第七条架空层设计第四章建筑立面设计第一条材料与材料交接第二条立面管线安排合理性第三条空调与立面第四条隐蔽立面的设计第五条入户花园立面第五章附录附表一户内电气配置、开关、插座一览表附表二户内各种设备、管线留洞一览表附表三主人卫生间设备及安装位置一览表附表四公共卫生间设备及安装位置一览表住宅单体设计技术指引第一章总则第一条编制说明1．本指引旨在规范公司住宅产品设计任务书的编制.2．本指引的深度为指导标准产品设计的施工图深度，按一次到位精装修交房考虑。
3．本指引由策划设计中心负责解释。
第二条适用范围1．适用于4~6层、12层以内小高层,一梯两户、144m2以下户型的住宅单体设计。
2．适用于深圳、广州及其周边地区开发密度和产品品质相近的项目。
3．公司其他异地项目可以参照本指引的有关条款制定符合当地条件的设计指导文件。
第三条编制依据本指引的技术依据为现行的国家有关标准和地方标准。
1、国家有关规范《民用建筑设计通则》《住宅设计规范》《建筑防火规范》《高层民用建筑防火规范》《工程建设标准强制性条文》《居住区规划设计规范》2、行业标准《商品住宅性能评定方法和指标体系》3、地区标准《居住建筑节能设计规范》4、公司以往房地产项目的开发经验住宅单体设计技术指引第二章住宅户内设计第一条入户门及住宅入口1、不设入户花园（1）入户门外暗装门铃按钮,底边距地1。
【万科标准】万科低密度住宅标准化设计标准（值得收藏）本设计标准主要从人性化及可持续发展角度出发，针对集团所开发的、位于城乡结合部或新区、用地规模在10公顷以上，容积率介于0.8~1.5，按标准化运作的集合住区。
（如：花城、城花系列）；结合各地区物业公司对标准化项目的管理经验与客户需求，从物业管理专业角度提出改善性的建议。
本设计标准主要由两部分内容组成：交通管理与公建配套；交通管理部份主要围绕着客户所关注的交通安全、出行便利等问题，以人、车安全及步行与车行居民的感受的角度出发，结合物业管理工作的现场管理经验。
从交通安全管理、居民车辆停放及出行的便利、公共（活动）空间环境以及住区的可持续发展提出了与规划设计相关的意见和建议。
公建配套部分主要以住区公共服务设施和盈利性服务设施为主体，从便利性、经营管理与使用推护角度出发。
总结标准化住区客户对商、文、教、卫设施需求特点及对市政设备项目设置的合理配比，减少公建配套项目对居民的影响，以全面发挥以上设施、设备效益，提出相关建议。
第一章: 交通管理安全篇一、交通安全管理；（一）标准化住区与城市界面交通安全环境；1、从住区居民人、车出行安全考虑，应尽量避免在大流量城市干道上开口，如果受周边环境限制，必要的时候应该根据高峰时段周边城市道路的车流量，运用交通工程学的计算方法算出出入口所允许的最大允许流量。
如果这一流量值不能在高峰时段把住区所需要进出的车辆疏散的话，就应该尽量避免在这条道路上开口。
或者增加其他出入口分散车流，但注意的是同时需要增加相应的建设和管理成本。
2、为了保证居民生活环境的完整性、私密性，减轻住区公共资源被占用和受破坏程度。
设计时应尽量避免因公共活动空间社会化对住区居民的影响。
建议对住区交通实行全封闭式管理。
对住区级道路规划时要注意避免吸引外部车辆及行人的进入和穿行，与城市路网相连的住区级道路两端需设岗进行管制。
3、小区主要出入口与城市干道交接处，应考虑缓冲地带（如：设置辅道），减轻城市道路压力，避免引起交通堵塞。
万科建筑设计技术标准完整版2017-07—06地产人自学平台建筑设计技术标准第一节住宅外立面设计要点1、采用三段式建筑形式，根据建筑高度的不同，选择合式的比例关系。
2、立面在外装贴面材料变化处、门窗周围、阳台、露台、檐口等处做出细部线脚过渡。
3、窗框考虑香槟色，窗框分格不要太细碎。
要求厂家根据建筑门窗表及门窗图集，根据施工工艺及验收规范再出一遍门窗图集，并要求原设计单位复核。
4、底层勒脚处不露墙根，绿化紧贴建筑，建筑四周仅留出单元出入口。
5、地方规范要必加外遮阳的项目：应对措施：01窗扇尽量布置在外墙内侧,建议加窗套;02在窗外采用织物下拉窗帘式外遮阳,尺寸小不影响外立面造型，便于拆卸更换;03造价便宜。
6、雨水管高端项目可以通过虹吸排水或内排水解决，中端项目尽量布置在隐蔽处，如外墙凹进部位或阴角处。
雨水管应避免过多弯头，当遇到建筑腰线或其它突出墙面装饰物时，雨水管宜直通。
7、阳台落水管要求：布置在阳台内侧：01无外装饰柱时：一般布置在外墙侧一边；阴角阳台布置在阴角处;02有装饰柱时:装饰柱外缘高层采用混凝土L型构造柱,上下钢筋拉结；多层采用砖砌构造柱,上下钢筋拉结;落水管布置在L型构造柱阴角部位。
L型构造柱内侧宜采用轻质砌块，将落水管隐藏。
8、空调位与空调冷凝水管要求：01。
空调位尽量考虑结合阳台，露台布置;02.空调位尽量考虑做到外墙凹进部位或阴角处；03.空调位位于凸窗下，隔板不应采用实体墙面以避免安装不便及影响散热；04.空调位位于平窗下,铁艺隔板两侧应大于窗套边200MM，冷凝立管应布置在窗套与外墙阴角处;05.精装修房建议空调冷凝水由室内机冷凝水口沿墙地暗埋PVC管引至就近的卫生间或阳台地漏。
9、雨水管,阳台水落管，空调冷凝水管宜与墙体颜色相同，建议物资统一向生产厂家订制，但应禁止在白色PVC管材上喷涂颜料，不耐久.10、外墙基座规则石材贴面的勾缝宽度建议为12—15MM。
11、双联窗设计要求:01客厅与主卧室部位不出现双联窗；02双联窗尽量布置在次要房间;03南立面双联窗的数量不超过20%；04双联窗尽量出现在顶部1—2层即可。

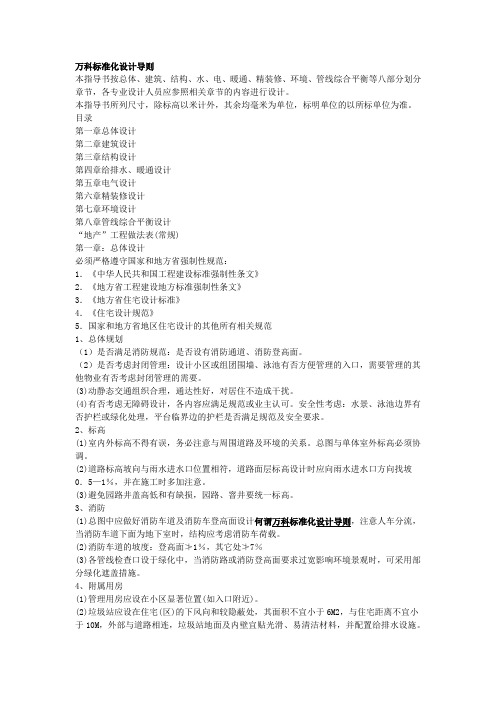

万科标准化设计导则本指导书按总体、建筑、结构、水、电、暖通、精装修、环境、管线综合平衡等八部分划分章节，各专业设计人员应参照相关章节的内容进行设计。
本指导书所列尺寸，除标高以米计外，其余均毫米为单位，标明单位的以所标单位为准。
目录第一章总体设计第二章建筑设计第三章结构设计第四章给排水、暖通设计第五章电气设计第六章精装修设计第七章环境设计第八章管线综合平衡设计“地产”工程做法表(常规)第一章：总体设计必须严格遵守国家和地方省强制性规范：1．《中华人民共和国工程建设标准强制性条文》2．《地方省工程建设地方标准强制性条文》3．《地方省住宅设计标准》4．《住宅设计规范》5．国家和地方省地区住宅设计的其他所有相关规范1、总体规划（1）是否满足消防规范：是否设有消防通道、消防登高面。
（2）是否考虑封闭管理：设计小区或组团围墙、泳池有否方便管理的入口，需要管理的其他物业有否考虑封闭管理的需要。
(3)动静态交通组织合理，通达性好，对居住不造成干扰。
(4)有否考虑无障碍设计，各内容应满足规范或业主认可。
安全性考虑：水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求。
2、标高(1)室内外标高不得有误，务必注意与周围道路及环境的关系。
总图与单体室外标高必须协调。
(2)道路标高坡向与雨水进水口位置相符，道路面层标高设计时应向雨水进水口方向找坡0．5—1％，并在施工时多加注意。
(3)避免园路井盖高低和有缺损，园路、窨井要统一标高。
3、消防(1)总图中应做好消防车道及消防车登高面设计何谓万科标准化设计导则，注意人车分流，当消防车道下面为地下室时，结构应考虑消防车荷载。
(2)消防车道的坡度：登高面≯1％，其它处≯7％(3)各管线检查口设于绿化中，当消防路或消防登高面要求过宽影响环境景观时，可采用部分绿化遮盖措施。
4、附属用房(1)管理用房应设在小区显著位置(如入口附近)。
(2)垃圾站应设在住宅(区)的下风向和较隐蔽处，其面积不宜小于6M2，与住宅距离不宜小于10M，外部与道路相连，垃圾站地面及内壁宜贴光滑、易清洁材料，并配置给排水设施。
重磅干货：万科最新设计标准（现有风格纯化与提升）一、总设计要求1.施工图设计单位应作为设计总包，配合市政设施配套专项设计，汇总管网综合图；配合各设备专业厂商完成专项设计；配合室内外精装修等专项设计，完成审核，并盖章出图。
同时包括各项专业厂家二次设计的审核工作。
2.正图及每次修改图纸编号必须注明版本与日期以便图纸查阅、区分和存档。
3.方案设计单位要提供建筑外装材料一览表，要提供外立面造型的重要节点详图。
4.住宅结构专业应当按照户型要求进行结构优化5.方案设计单位及其施工设计单位在扩初阶段，施工图阶段平面图及立面图上标明雨水管，阳台落水管的位置。
6.建筑专业要协调各专业保证净高要求，各专业要表达开关、插座、管井、箱、柜、雨水口、地漏、洁具、集水坑等的定位。
7.管线综合与景观设计要同步进行，密切联动。
第一章万科现有风格纯化与提升第二章住宅技术要求第一节住宅外立面设计要点1.采用三段式建筑形式，根据建筑高度的不同，选择合式的比例关系。
2.立面在外装贴面材料变化处、门窗周围、阳台、露台、檐口等处做出细部线脚过渡。
3.窗框考虑香槟色，窗框分格不要太细碎。
要求厂家根据建筑门窗表及门窗图集，根据施工工艺及验收规范再出一遍门窗图集，并要求原设计单位复核。
4.底层勒脚处不露墙根，绿化紧贴建筑，建筑四周仅留出单元出入口。
5.地方规范要必加外遮阳的项目:应对措施:01窗扇尽量布置在外墙内侧,建议加窗套;02在窗外采用织物下拉窗帘式外遮阳,尺寸小不影响外立面造型,便于拆卸更换;03造价便宜。
6．雨水管高端项目可以通过虹吸排水或内排水解决，中端项目尽量布置在隐蔽处，如外墙凹进部位或阴角处。
雨水管应避免过多弯头，当遇到建筑腰线或其它突出墙面装饰物时，雨水管宜直通。
7．阳台落水管要求：布置在阳台内侧：01无外装饰柱时：一般布置在外墙侧一边；阴角阳台布置在阴角处；02有装饰柱时:装饰柱外缘高层采用混凝土L型构造柱,上下钢筋拉结;多层采用砖砌构造柱,上下钢筋拉结;落水管布置在L型构造柱阴角部位。
住宅水、暖专业设计标准住宅部分1.分集水器的位置应与室内装修图提供的点位一致。
分集水器内供回水管之间不设旁通管和旁通阀，在采暖立管顶部设一旁通阀。
2.地暖采用干法地暖，铺木地板的房间采用聚苯板保温模块，铺设地砖的房间的采用塑料模块，上面铺地砖。
如下图：-1-3.厨房排烟管走厨房吊顶内,避免排烟管穿吊柜。
4.住宅采暖管道根据热力部门的要求，每个单元设置一个热力入口，热力小室应贴临管井。
采暖管道在地下室内的路程最短，不影响地下室内净高。
如下面示意图。
4.窗式通风器设在厨房窗户开启扇上,高度100。
5.楼梯、电梯前室间正压送风采系统防超压措施用余压阀。
6.地下通风方法，7.地暖温控阀设置在户外管道井内，温控面板设在室内通常在客厅或近门口位置，并与室内精装图点位一致。
对新建项目电气专业按热力公司的详细要求及地暖用户室内温控装置安装示意图（有线）设计。
-形成管井大样图8.户内给水支管敷设在吊顶内，贴顶板敷设穿梁处预留套管。
注意给水支管不能和户内新风管道及室内吊顶有冲突。
-加入设计说明中- 2 -9.当每个供水立管供三户及以上时，按下面接法。
10.厨房不设地漏。
厨房排水支管走楼板下，管径为DN50.避免穿橱柜。
11.阳台有洗衣机或太阳能水箱时设地漏。
阳台无洗衣机或太阳能水箱时不设地漏。
-阳台排水支管管径当只有一个地漏时管径为DN50，当再接拖布池或洗手盆时管径为DN75.-3-12.水暖管井的布置应统一考虑给排水采暖专业，宜按下列布置方式。
- 4 -13.11层及以上的住宅卫生间采用特殊单立管排水系统。
14.太阳能水箱大小：采用100升（要和销售部品清单和配置标准一致）。
当配置有浴盆时，厨房考虑燃气热水器及冷热水管，位置详室内精装图纸。
加入设计说明中15.卫生间、厨房排污管材质选用UPVC螺旋管。
16.生活热水管选用PB管。
冷水管材选用PPR。
17.主楼屋面雨水及空调冷凝水通过排水管接入雨水管道。
16.地暖管材质用PE-RT.17.采暖立管直径小于100时采用镀锌钢管，大于等于100时采用无缝钢管。
