施耐德按钮选型手册
22mm系列XB5/XB7国产塑料按钮指示灯触动未来 感受和谐选型指南 XB5模块式
塑料按钮 22mm系列 XB5按钮模块式组合型号 XB5按钮整体型号 型号 触点状
态 头部 整体型号 描述 分体组合 触点基座 平头按钮头 颜色 型号 平头按钮
ZB5AA1C XB5AA11C 1NO ZB5AA1CZB5AZ101C NO NC ZB5AA2C XB5AA21C 1NO
ZB5AA2CZB5AZ101C ZB5AA3C XB5AA31C 1NO ZB5AA3CZB5AZ101C ZB5AA4C XB5AA42C
1NC ZB5AA4CZB5AZ102C ZB5AA5C XB5AA51C 1NO ZB5AA5CZB5AZ101CZB5AZ101C 1
ZB5AA6C XB5AA61C 1NO ZB5AA6CZB5AZ101CZB5AZ102C 1ZB5AZ103C 2 急停按钮头
颜色 型号 急停按
钮ZB5AZ104C 2 ZB5AS54C 1NCZB5AZ105C 1 1 XB5AS542C ZB5AS54CZB5AZ102C
转动复位 触点块1 选择开关头 档位2 型号 选择开关
ZB5AD2C XB5AD21C 1NO ZB5AD2CZB5AZ101C NO NC ZB5AD3C XB5AD33C 2NO
ZB5AD3CZB5AZ103CZBEE101C 1 钥匙开关头 档位2 型号 钥匙开关
ZBEE102C 1 ZB5AG2C XB5AG21C 1NO ZB5AG2CZB5AZ101C ZB5AG3C XB5AG33C
2NO ZB5AG3CZB5AZ103C1 当触点基座提供的5种触点组合方式不能
满足实际应用需求时，可在选择触点基座后添加NC/NO触点块(最多可同时应用9
个触点)2 标记说明: 锁定 钥匙抽出 XB5带灯按钮模块式组合型号 XB5带灯按钮
XALB01C 可装1个金属钮IP65 空按钮盒
XALB02C 可装2个金属钮IP65 空按钮盒
XALB03C 可装3个金属钮IP65 空按钮盒

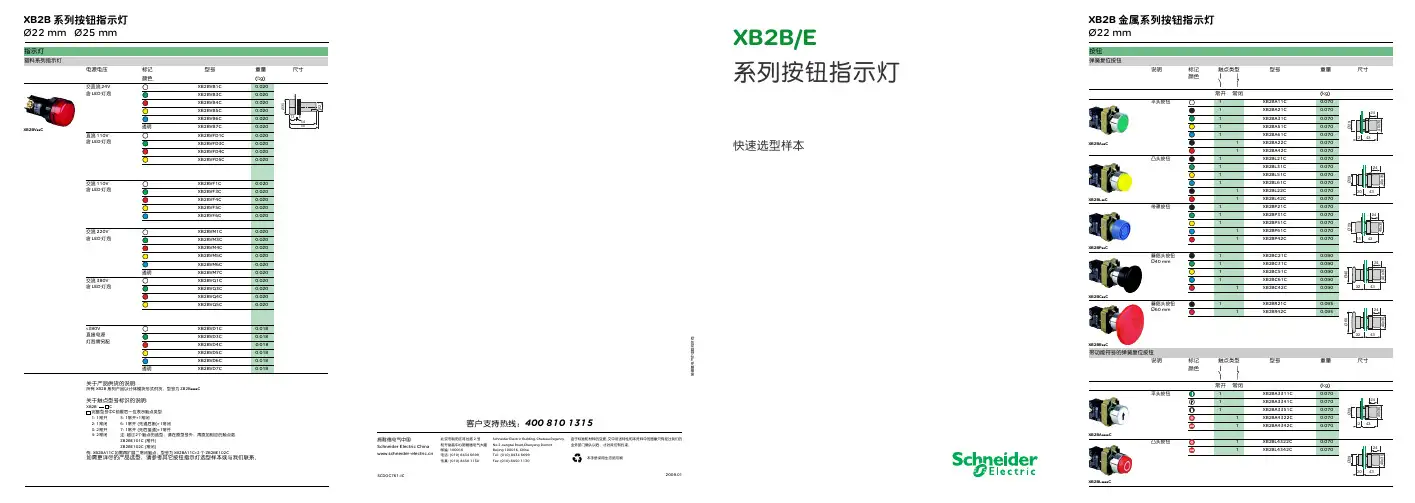

XB2BA11C ZB2BZ101C+ZB2BA1C 白色平头按钮
XB2BA21C ZB2BZ101C+ZB2BA2C 黑色平头按钮
XB2BA22C ZB2BZ102C+ZB2BA2C 黑色平头按钮
XB2BA31C ZB2BZ101C+ZB2BA3C 绿色平头按钮
XB2BA3311C ZB2BZ101C+ZB2BA331C 带功能符号按钮
XB2BA4322C ZB2BZ102C+ZB2BA432C 带功能符号按钮
XB2BA4342C ZB2BZ102C+ZB2BA434C 带功能符号按钮
XB2BA51C ZB2BZ101C+ZB2BA5C 黄色平头按钮
XB2BA61C ZB2BZ101C+ZB2BA6C 兰色平头按钮
XB2BC21C ZB2BZ101C+ZB2BC2C 黑色蘑菇头按钮
XB2BC31C ZB2BZ101C+ZB2BC3C 绿色蘑菇头按钮
XB2BC42C ZB2BZ102C+ZB2BC4C 红色蘑菇头按钮
XB2BC51C ZB2BZ101C+ZB2BC5C 黄色蘑菇头按钮
XB2BC61C ZB2BZ101C+ZB2BC6C 兰色蘑菇头按钮
XB2BD217C ZB2BZ101C+ZB2BD27C 黑色金属选择开关
XB2BD21C ZB2BZ101C+ZB2BD2C 标准手柄选择开关2位1NO
XB2BD25C ZB2BZ105C+ZB2BD2C 标准手柄选择开关2位1NO+1NC
XB2BD337C ZB2BZ103C+ZB2BD37C 黑色金属选择开关3位2NO
XB2BD33C ZB2BZ103C+ZB2BD3C 标准手柄选择开关3位2NO
XB2BD41C ZB2BZ101C+ZB2BD4C 标准手柄选择开关2位右至左复位1NO

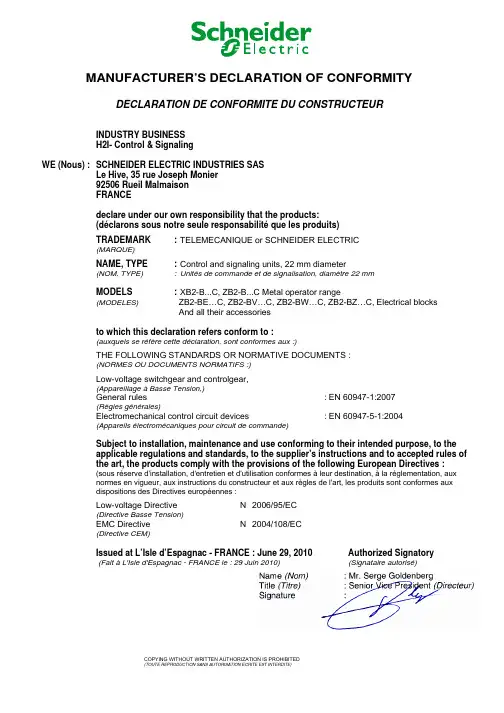

MANUFACTURER’S DECLARATION OF CONFORMITY
DECLARATION DE CONFORMITE DU CONSTRUCTEUR
INDUSTRY BUSINESS
H2I- Control & Signaling
WE (Nous) : SCHNEIDER ELECTRIC INDUSTRIES SAS
Le Hive, 35 rue Joseph Monier
92506 Rueil Malmaison
FRANCE
declare under our own responsibility that the products:
(déclarons sous notre seule responsabilité que les produits)
TRADEMARK : TELEMECANIQUE or SCHNEIDER ELECTRIC
(MARQUE)
NAME, TYPE : Control and signaling units, 22 mm diameter
(NOM, TYPE) : Unités de commande et de signalisation, diamètre 22 mm
MODELS : XB2-B...C, ZB2-B...C Metal operator range
(MODELES) ZB2-BE…C, ZB2-BV…C, ZB2-BW…C, ZB2-BZ…C, Electrical blocks
And all their accessories
to which this declaration refers conform to :
(auxquels se réfère cette déclaration, sont conformes aux :)
THE FOLLOWING STANDARDS OR NORMATIVE DOCUMENTS :
Sybil圆柱形接近开关
高性能 多行业 经典之选
p 品类齐全的接近开关：轻松选型，优化成本的理想选择 p 极强的抗电磁干扰能力：实现变频器运行环境下的高速计数应用p 产品设计人性化：防松安装螺母，耐曲折电缆，以及360度可视LED指示灯p 全面保护功能：IP67防护等级，带极性反接、过载及短路保护p 国内常备库存：更快交货期
电梯> 防逆转检测> 超速保护检测> 梯级丢失检测机床> 机构到位包装> 机械臂位置检测> 工作台位置检测> 张力控制塑机> 顶针到位> 溶胶控制> 锁模到位或开模到位> 调模厚度控制搬运> 工作台位置检测>
负载中维持升降台的平稳施耐德电气(中国)有限公司Schneider Electric (China) Co.,北京市朝阳区望京东路6号施耐德电气大厦邮编: 100102电话: (010) 8434 6699传真: (010) 8450 1130Schneider Electric Building, No. 6, East WangJing Rd., Chaoyang District Beijing 100102 P.R.C.Tel: (010) 8434 6699Fax: (010) 8450 11302017.10SCDOC1412施耐德电气中国版权所有
由于标准和材料的变更，文中所述特性和本资料中的图像只有经过我们的业务部门确认以后，才对我们有约束。本手册采用生态纸印刷客户关爱中心热线：400 810 1315
M8 埋入式 1.5 NO PNP 成型电缆(L=2m) 1000 ≤50 XS108BLPAL2C XS108BLPAL2 成型电缆(L=5m) 1000 ≤50 XS108BLPAL5C XS108BLPAL5 M8连接器 1000 ≤50 XS108BLPAM8 M12连接器 1000 ≤50 XS108BLPAM12C XS108BLPAM12 NPN 成型电缆(L=2m) 1000 ≤50 XS108BLNAL2C XS108BLNAL2 M12连接器 1000 ≤50 XS108BLNAM12C XS108BLNAM12 NC PNP M12连接器 1000 ≤50 XS108BLPBM12C NPN 成型电缆(L=2m) 1000 ≤50 XS108BLNBL2C M12连接器 1000 ≤50 XS108BLNBM12C 非埋入式 2.5 NO PNP 成型电缆(L=2m) 1000 ≤50 XS208BLPAL2C XS208BLPAL2 成型电缆(L=5m) 1000 ≤50 XS208BLPAL5C XS208BLPAL5 M8连接器 1000 ≤50 XS208BLPAM8 M12连接器 1000 ≤50 XS208BLPAM12 NPN 成型电缆(L=2m) 1000 ≤50 XS208BLNAL2C XS208BLNAL2 M12 埋入式 2 NO PNP 成型电缆(L=2m) 2500 ≤200 XS112BLPAL2 成型电缆(L=3m) 2500 ≤200 XS112BLPAL3 成型电缆(L=5m) 2500 ≤200 XS112BLPAL5 M12连接器 2500 ≤200 XS112BLPAM12 NPN 成型电缆(L=2m) 2500 ≤200 XS112BLNAL2 M12连接器 2500 ≤200 XS112BLNAM12 NC PNP 成型电缆(L=2m) 2500 ≤200 XS112BLPBL2 M12连接器 2500 ≤200 XS112BLPBM12 非埋入式 4 NO PNP 成型电缆(L=2m) 1200 ≤200 XS212BLPAL2 成型电缆(L=3m) 1200 ≤200 XS212BLPAL3 成型电缆(L=5m) 1200 ≤200 XS212BLPAL5 成型电缆(L=10m) 1200 ≤200 XS212BLPAL10 M12连接器 1200 ≤200 XS212BLPAM12C XS212BLPAM12 NPN 成型电缆(L=2m) 1200 ≤200 XS212BLNAL2C XS212BLNAL2 成型电缆(L=7m) 1200 ≤200 XS212BLNAL7 成型电缆(L=10m) 1200 ≤200 XS212BLNAL10C M12连接器 1200 ≤200 XS212BLNAM12 NC PNP 成型电缆(L=2m) 1200 ≤200 XS212BLPBL2 NPN 成型电缆(L=2m) 1200 ≤200 XS212BLNBL2 M18 埋入式 5 NO PNP 成型电缆(L=2m) 1200 ≤200 XS118BLPAL2 成型电缆(L=5m) 1200 ≤200 XS118BLPAL5 M12连接器 1200 ≤200 XS118BLPAM12 NPN 成型电缆(L=2m) 1200 ≤200 XS118BLNAL2 成型电缆(L=5m) 1200 ≤200 XS118BLNAL5 M12连接器 1200 ≤200 XS118BLNAM12 NC PNP 成型电缆(L=2m) 1200 ≤200 XS118BLPBL2 M12连接器 1200 ≤200 XS118BLPBM12 NPN 成型电缆(L=2m) 1200 ≤200 XS118BLNBL2 非埋入式 8 NO PNP 成型电缆(L=2m) 500 ≤200 XS218BLPAL2 成型电缆(L=5m) 500 ≤200 XS218BLPAL5 成型电缆(L=10m) 500 ≤200 XS218BLPAL10 M12连接器 500 ≤200 XS218BLPAM12C XS218BLPAM12 NPN 成型电缆(L=2m) 500 ≤200 XS218BLNAL2C XS218BLNAL2 成型电缆(L=5m) 500 ≤200 XS218BLNAL5C XS218BLNAL5 成型电缆(L=7m) 500 ≤200 XS218BLNAL7 M12连接器 500 ≤200 XS218BLNAM12 NC PNP 成型电缆(L=2m) 500 ≤200 XS218BLPBL2 NPN 成型电缆(L=2m) 500 ≤200 XS218BLNBL2 M30 埋入式 10 NO PNP 成型电缆(L=2m) 500 ≤200 XS130BLPAL2 M12连接器 500 ≤200 XS130BLPAM12 NPN 成型电缆(L=2m) 500 ≤200 XS130BLNAL2 M12连接器 500 ≤200 XS130BLNAM12 NC PNP 成型电缆(L=2m) 500 ≤200 XS130BLPBL2 M12连接器 500 ≤200 XS130BLPBM12 非埋入式 15 NO PNP 成型电缆(L=2m) 300 ≤200 XS230BLPAL2 成型电缆(L=5m) 300 ≤200 XS230BLPAL5 M12连接器 300 ≤200 XS230BLPAM12C XS230BLPAM12 NPN 成型电缆(L=2m) 300 ≤200 XS230BLNAL2C XS230BLNAL2 成型电缆(L=5m) 300 ≤200 XS230BLNAL5C 成型电缆(L=7m) 300 ≤200 XS230BLNAL7 成型电缆(L=10m) 300 ≤200 XS230BLNAL10C M12连接器 300 ≤200 XS230BLNAM12 NC PNP 成型电缆(L=2m) 300 ≤200 XS230BLPBL2金属外壳，圆柱型，DC3线
