施耐德变频器选型手册

Altivar 58变频器用户手册编程手册User's ManualProgramming ManualAltivar 58用户手册第 2 页编程手册第 34 页User's Manual第 92 页Programming Manual第 124 页1目录34初步建议5带有散热器式及内置 EMC 滤波器的变频器的选择6带有散热器式及内置 EMC 滤波器的变频器的选择7带有散热器式但无 EMC 滤波器的变频器的选择8带有散热器式但无 EMC 滤波器的变频器的选择（1）额定电源电压：最低 U1，最高 U2。

（2）这些功率级别是对最大开关频率在2-4kHz 间而言的，由额定值决定，且为连续运行状态下参数。

开关频率详情参见“技术特性”一节。

下列情况下 ATV-58 可工作在更高的开关频率下：•对于过力矩连续运行，额定值降低一级，例如：ATV-58HD16M2X 工作在 7.5 kW ，ATV-58HD28N4X工作在15 kW，ATV-58HD54N4X 工作在 30 kW•如果功率额定值不降低，不要超过下面的运行条件：每 60 s 周期内累计运行时间最长 36 s (负载系数60 %)。

（3）60s 以内。

（4）这些功率级别是连续工作时最大允许开关频率下给出的(2或4 kHz，由额定值决定)。

（5）在参考类型 ATV-58P iii M2 与 ATV-58P iii N4 之下订购的变频器配备有一个显示模块。

在同样参考类型之下的以字母 Z(ATV - 58HD ii M2XZ与ATV-58HD ii N4XZ)结尾的变频器没有配备显示模块。

附加字母 Z 仅出现在包装上。

9安装在基板式上并带有内置 EMC 滤波器的变频器的选择安装在基板式上并带有内置 EMC 滤波器的变频器的选择（1）额定电源电压：最低 U1，最高 U2。

（2）对于无额外扼流圈的 4 极电机为典型值，除了单相状态下的 ATV-58PU72M2,U90M2 与 D12M2 (7)。

T elemecanique异步电动机变频器用户手册警告当变频器通电时，动力元件和某些控制元件与进线电源连接。

触碰它们非常危险。

变频器盖必须保持紧闭。

在ALTIVAR断电，绿色LED灯熄灭后，应等待3到10分钟，电容器放电完毕后才能对设备进行操作。

在运行中可以通过禁止运行命令或速度给定使电机停机，变频器保持通电。

如果人员安全要求避免突然的重起动，则该电子锁定系统是不够的：应在动力电路上安装一个断路装置。

注意变频器安装有安全保护装置，在出现故障的情况下，可以切断变频器电源，继而切断电机电源。

电机本身可以通过机械阻塞停机。

此外，电压变化特别是进线电源故障也会导致停机。

如果停机的原因消失，则有可能存在重新起动的危险性，这会威胁某些机器或设备的安全，特别是那些要求必须遵守安全规范的设备。

在这种情况下用户必须采取措施预防这种可能的重起动，特别是可以在电机出现非正常停机时使用低速检测器来切断变频器电源。

设备应依照IEC标准各种规定的技术规范进行设计。

按照规程，在对设备或机器的电气或是机械部分进行任何操作之前，都必须断开变频器电源。

本文档中所述的产品和设备不论从技术角度或是操作方法上都有可能随时进行改变和修改。

其说明绝不应视为具有法律效力。

注意事项Altivar 38必须作为一个部件使用：它不是能够单独使用的符合欧洲条例 (设备以及电磁兼容性标准) 的机器或设备。

最终用户有责任确保所用设备能够满足这些标准。

变频器必须根据国际和国内标准进行安装和设置。

使设备符合标准要求是系统集成人员的责任，在欧盟其他国家中他们必须遵守EMC标准。

必须严格遵循本文档中的技术规范，以符合EMC标准的基本要求。

目录准备工作________________________________________________________________________2带散热器的变频器的选型____________________________________________________________3适用力矩________________________________________________________________________4技术规格________________________________________________________________________5尺寸 - 风机通风量_________________________________________________________________7安装和温度条件___________________________________________________________________8拆除IP 41保护盖板 ______________________________________________________________10壁挂式或落地式机箱的安装_________________________________________________________11端子连接-动力端子______________________________________________________________12控制端子 _______________________________________________________________________14电磁兼容性 - 接线________________________________________________________________15接线指南，使用_________________________________________________________________17接线图_________________________________________________________________________18键盘操作_______________________________________________________________________21访问菜单 _______________________________________________________________________22访问菜单 - 编程原则______________________________________________________________23宏配置________________________________________________________________________24 Display (显示) 菜单______________________________________________________________25 Adjust (调整) 菜单_______________________________________________________________26 Drive (传动) 菜单________________________________________________________________29 Control (控制) 菜单 ______________________________________________________________32I/O (输入/输出) 菜单_____________________________________________________________35可配置 I/O 的应用功能_____________________________________________________________39 Fault (故障) 菜单________________________________________________________________48 Files (文件) 菜单________________________________________________________________50 Communication and Application (通讯和应用) 菜单/返回出厂设定_________________________52操作 - 维护 - 备件及修理___________________________________________________________53故障 - 原因 - 处理办法_____________________________________________________________54配置和调整记录__________________________________________________________________57菜单汇总 _______________________________________________________________________59索引__________________________________________________________________________6212验收检查确认标签上印制的型号与购货订单所对应的交货单的型号一致。

ABB EntrelecSommaireBU0402061SNC 160 003 C0205SummarySelection guide ....................................................................................page 1Screw clamp ........................................................................................page 2Feed through and ground terminal blocks .......................................................page 2 - 5 to 10Single pole, multiclamp terminal blocks..........................................................................page 4Feed through terminal blocks - Double-deck................................................................page 11Feed through terminal blocks - Triple-deck...................................................................page 12Three level sensor, terminal blocks without ground connection...................................page 13Three level sensor, terminal blocks with ground connection ........................................page 14Terminal blocks for distribution boxes, double deck + protection .......................page 15 - 16Interruptible terminal blocks for neutral circuit......................................................page 17 - 18Distribution : phase, ground terminal blocks .......................................................page 19 to 21Single pole or four pole distribution blocks..........................................................page 22 to 24Heavy duty switch terminal blocks with blade......................................................page 25 - 26Heavy duty switch terminal blocks with push-turn knob..............................................page 26Heavy duty switch terminal blocks with contact control pull lever...............................page 29Heavy duty switch terminal blocks with blade - Double-deck .....................................page 27Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.)or 6.35x25.4 mm (1/4x1 in.) and 6.35x32 mm (1/4x11/4 in.) fuse s.........................................page 28 - 29Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuses -Double-dec k.....................................................................................................................page 27Terminal blocks for test circuits with sliding bridge ......................................................page 30Terminal blocks for metering circuits.............................................................................page 31ESSAILEC terminal blocks.............................................................................................page 32Safety connection terminal blocks ................................................................................page 33Miniblocks for EN 50045 (DIN 46277/2) rail ..........................................................page 34 - 35Spring clamp ......................................................................................page 36Angled terminal blocks - Feed through and ground .....................................................page 36Feed through and ground terminal blocks ...........................................................page 37 to 41Feed through terminal blocks - Double deck ................................................................page 42Terminal blocks for sensors / actuators ........................................................................page 42Terminal blocks for distribution boxes...........................................................................page 43Switch terminal blocks for neutral conductor........................................................page 44 - 45Heavy duty switch terminal blocks with blade..............................................................page 46Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s....page 47Miniblocks Spring clamp ......................................................................................page 48 to 52ADO - Screw clamp ...........................................................................page 53Feed through and ground terminal blocks ...........................................................page 53 to 56Feed through and ground terminal blocks - Double-deck............................................page 57Heavy duty switch terminal blocks with blade..............................................................page 58Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s ......page 59 - 60Miniblocks ADO - Screw clamp............................................................................page 61 to 65ADO - ADO .........................................................................................page 66Feed through and ground terminal blocks ...........................................................page 66 to 69Feed through and ground terminal blocks - Double-deck............................................page 70Terminal blocks for sensors / actuators ........................................................................page 71Heavy duty switch terminal blocks with blade..............................................................page 72Fuse holder terminal blocks for 5x20 mm (.197x.787 in.) and 5x25 mm (.197x.984 in.) fuse s ......page 73 - 74Miniblocks ADO - ADO .........................................................................................page 75 to 79Accessories ADO ...........................................................................................................page 80Power terminal blocks .............................................................page 81 to 84Quick-connect terminal blocks .................................................page 85 - 86Terminal blocks for railway applications ................................page 87 to 97Pluggable terminal blocks .....................................................page 98 to 100Accessories......................................................................................page 101Marking..................................................................................page 102 to 104GrossAutomation(877)268-3700··*************************PR30PR3.Z2PR3.G2PR5PR4PR1.Z2Rated wire size :Rated wire size :Rated wire size :Rated wire size :Mounting railsShield terminals forcollector barMarking tableHorizontal Rated wire size :0.5 to 16 mm² (22 to 8 AWG)Rated wire size :Rated wire size :Rated wire size :P a g e t o 29e30 t o 32ag e e3P a ge 8 t o 60a g e6t o 6574P a ge 7 t o 79P a ge 9P a g P a gGrossAutomation(877)268-3700··*************************2ABB Entrelecd010830402051SNC 160 003 C0205MA 2,5/5 - 2.5 mm² blocks - 5 mm .200" spacingAccessoriesGrossAutomation(877)268-3700··*************************3ABB Entrelec D010740402051SNC 160 003 C0205M 4/6 - 4 mm² blocks - 6 mm .238" spacingAccessoriesGrossAutomation(877)268-3700··*************************4ABB EntrelecD011030402051SNC 160 003 C0205M 4/6.3A - 4 mm² blocks - 6 mm .238" spacingM 4/6.4A - 4 mm² blocks - 6 mm .238" spacingGrossAutomation(877)268-3700··*************************5ABB Entrelec D010840402051SNC 160 003 C0205M 6/8 - 6 mm² blocks - 8 mm .315" spacingAccessoriesGrossAutomation(877)268-3700··*************************6ABB EntrelecD010850402051SNC 160 003 C0205M 10/10 - 10 mm² blocks - 10 mm .394" spacingAccessoriesGrossAutomation(877)268-3700··*************************7ABB Entrelec D010860402051SNC 160 003 C0205M 16/12 - 16 mm² blocks - 12 mm .473" spacingAccessoriesGrossAutomation(877)268-3700··*************************8ABB EntrelecD010870402051SNC 160 003 C0205M 35/16 - 35 mm² blocks - 16 mm .630" spacingGrossAutomation(877)268-3700··*************************M 95/26 - 95 mm² blocks - 26 mm 1.02" spacingM 70/22.P - 70 mm² ground block with rail contact - 22 mm .630" spacingSelection35 mm / 1.37"12 mm / 0.47"14-30 Nm / 124-260 Ib.in 1.2-1.4 Nm / 10.6-12.3 Ib.in1000600600415400400577070240 mm 2500 MCM 500 MCM 10 mm 2 6 AWG 6 AWG IEC UL CSANFC DIN0.5 - 160.5 - 100 AWG-600 MCM 2 AWG-500 MCM 50 - 30035 - 24018-6 AWGD 150/31.D10 - 150 mm² blocks - 31 mm 1.22" spacingCharacteristicsD 240/36.D10 - 240 mm² blocks - 36 mm 1.41" spacingSelectionWire size main circuit mm² / AWG VoltageV Current main circuit A Current outputARated wire size main circuit mm² / AWG Rated wire size outputmm² / AWG Wire stripping length main circuit mm / inches Wire stripping length output mm / inches Recommended torque main circuit Nm / Ib.in Recommended torque outputNm / Ib.inSolid Stranded Solid Stranded Wire size output mm² / AWG9.5 mm / .37"0.5-0.8 Nm / 4.4-7.1 Ib.in5003003003220204 mm 212 AWG12 AWG0.2 - 422-12 AWG 22-12 AWG 0.22 - 4IEC ULCSANFC DINCharacteristicsWire size mm² / AWGSolid Stranded D 4/6.T3 - 4 mm² blocks - 6 mm .238" spacingSelectionVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inM 4/6.T3.P - 4 mm² block - 6 mm .238" spacingD 2,5/6.D - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DL - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DPA1 - 2.5 mm² blocks - 6 mm .238" spacingD 2,5/6.DPAL1 - 2.5 mm² blocks - 6 mm .238" spacingD 4/6... - 4 mm² blocks - 6 mm .238" spacingD 4/6.LNTP - 4 mm² closed blocks - 17.8 mm .700" spacingMA 2,5/5.NT- 2.5 mm² block - 5 mm .200" spacingAccessories**SFB2 : 16 to 35 mm² 6 to 2 AWG H= 3 mm/.12"M 10/10.NT- 10 mm² block - 10 mm .394" spacingAccessories(1) Except for M 35/16 NT (closed block)*SFB1 : 0.5 to 35 mm² 18 to 2 AWG H= 7 mm/.28"**SFB2 : 16 to 35 mm² 6 to 2 AWG H= 3 mm/.12"MB 4/6... - 4 mm² blocks - 6 mm .238" spacingMB 6/8... - 6 mm² blocks - 8 mm .315" spacingMB 10/10... - 10 mm² blocks - 10 mm .394" spacingBRU 125 A - 35 mm² block - 27 mm 1.063" spacingBRU 160 A - 70 mm² block - 35.2 mm 1.388" spacingBRU 250 A - 120 mm² blocks - 44.5 mm 1.752" spacingBRU 400 A - 185 mm² block - 44.5 mm 1.752" spacingAccessoriesAccessoriesBRT 80 A - 16 mm² block - 48 mm 1.89" spacingBRT 125 A - 35 mm² block - 48 mm 1.89" spacingBRT 160 A - 50 mm² block - 50 mm 1.97" spacing9.5 mm / .37"0.5-0.6 Nm / 4.4-5.3 Ib.in4003003002010104 mm 210 AWG 12 AWG 0.5 - 422-10 AWG20-12 AWG0.5 - 2.5IEC ULCSANFC DINMA 2,5/5.SNB - 2.5 mm² blocks - 5 mm .200" spacingCharacteristicsM 4/6.SNB - 4 mm² blocks - 6 mm .238" spacingSelectionWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid StrandedM 6/8.SNB - 6 mm² blocks - 8 mm .315" spacing - blade switchingSelectionAccessoriesM 4/8.D2.SF - for fuses 5x20 mm .197x.787 in. and 5x25 mm .197x.984 in. -4 mm² blocks - 8 mm .315" spacingM 4/6.D2.SNBT - 4 mm² blocks - 6 mm .238" spacing - blade switchM 4/8.SF- 4 mm² blocks - 8 mm .315" spacingM 4/8.SFL - 4 mm² blocks - 8 mm .315" spacing12 mm / .472"1.2-1.4 Nm / 10.6-12.3 Ib.in800(1)60060016252510 mm 210 AWG8 AWG0.5 - 1622-10 AWG 22-8 AWG 0.5 - 10IEC ULCSANFC DINCBD2SML 10/13.SF - for fuses 6.35x25.4 mm 1/4x1 in. and 6.35x32 mm 1/4x11/4 in. -10 mm² blocks - 13 mm .512" spacingSelectionAccessoriesCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid Stranded (1) Insulation voltage of terminal block - operating voltage : according to fuse.M 4/6.D2.2S2... - 4 mm² blocks - 6 mm .238" spacing11 mm / .43"0.8-1 Nm / 7.1-8.9 Ib.in50060030306 mm 28 AWG0.5 - 1022-8 AWG0.5 - 6IECULCSANFC DINM 6/8.ST... - 6 mm² blocks - 8 mm .315" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping length mm / inches Recommended torqueNm / Ib.inSolid Stranded M 6/8.STA - 6 mm² blocks - 8 mm .315" spacing(3)Only for M 6/8.STAM 4/6.ST- 4 mm² blocks - 6 mm .236" spacingBNT...PC...(2) Only for M10/10.ST-SnThe PREM IUM solution for testing the secondary circuits of current or voltage transformers.ESSAILEC, approved by the major electricity utilities, remains the premium choice for the energy market.Implemented in the transformers secondary circuits, ESSAILEC thanks to its intelligent “make before break” design eases and secures any intervention. Cutting the energy supply is avoided with zero risk for the operator.The plug and socket connection cuts cost installation as well as in-situ wiring errors. ESSAILEC is ideal for the wiring of sub-assemblies in the secondary circuits.ESSAILEC terminal blocksProtection relays,Protection relays,Testing :The ESSAILEC socket supplies energy to the protection or counting devices. The insertion of the test plug, which is connected to the measurement equipment, allows the testing of the devices, without perturbing the circuit.ESSAILEC blocks are well adapted to current or voltage measurement :-Current sockets with make before break contacts and pre-wired test plug for current measures-Voltage sockets with open contacts and pre-wired test plug for voltage measures-Up to 4 ammeters or 4 voltmeters connected to the test plugDistributing :The ESSAILEC plug is continuously mounted on the socket to supply current or voltage to secondary circuits sub assemblies.ESSAILEC blocks extreme versatility allow :-Safe current distribution with current socket with mobile contacts since the secondary circuit is not cut when plug is removed-Voltage or polarity distribution with dedicated voltage or polarity socket with closed contactESSAILEC is designed to offer :Great flexibility :-Connection multi contacts « plug and play »-Panel, rail, rack fixed mounting or stand-alone connector -Two wiring technologies, up to 10 mm²Extreme reliability :-Non symmetric blocks -Coding accessories -IP20 design -Locking system -Sealed coverR S T NFor technical characteristics and complete part numbers list, please ask for the ESSAILEC catalog10005006003225254 mm 21.65 mm²12 AWG 13 mm / .51"IECB.SCSANFC DINTS 50-180.5 - 0.8 Nm /4.4 - 7.1 Ib.in0.2 - 422-12 AWG0.22 - 40.5 - 1.50.28 - 1.6580050060041252562.512 AWG 13 mm / .51"0.8 - 1 Nm / 7.1 - 8.9 Ib.inIECB.S CSANFC DINTS 50-180.5 - 1020-12 AWG0.5 - 60.28 - 2.590050060046406510 mm 26 mm² 6 AWG 14 mm / .55"IECB.S UL/CSANFC DINTS 50-181.2 - 1.4 Nm / 10.6 - 12.3 Ib.in0.5 - 1620 - 6 AWG0.5 - 100.28 - 6M 4/6.RS - 4 mm² blocks - 6 mm .238" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugsM 6/8.RS - 6 mm² blocks - 8 mm .315" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugspending M 10/10.RS - 10 mm² blocks - 10 mm .394" spacingCharacteristicsWire size mm² / AWGVoltage V CurrentARated wire sizemm² / AWG Wire stripping lengthmm / inches Recommended torque (screw)Nm / Ib.inSolid wire Stranded wire Solid wire Stranded wire Screw clampLugspending SelectionAccessories(1) Only for block M 4/6.RS (4) For blocks M 4/6.RS and M 6/8.RS(2) Only for block M 6/8.RS(3) Only for block M 10/10.RSDR 1,5/4 - 1.5 mm² blocks - 4 mm .157" spacingDR 1,5/5... - 1.5 mm² blocks - 5 mm .200" spacing。

ATV312变频器安装及编程手册施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2009 年的销售额为158 亿欧元，拥有超过100000 名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气在中国1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1 个实验室，500 家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22000 人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气能效管理平台凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。

施耐德低压电器选型接触器：I<=7.5A LC1-D09 22M5C I<=10A LC1-D12 22M5C I<=15.3A LC1-D18 22M5C I<=21A LC1-D25 22M5CI<=27.2A LC1-D32 22M5CI<=34A LC1-D40 22M5C I<=42.2A LC1-D50 22M5C ；I<=55.5A LC1-D65 22M5CI<=68A LC1-D80 22M5CI<=82A LC1-D95 22M5C I<=98A LC1-D115 22M5CI<=128A LC1-D150 22M5C；I<=145A LC1-D170 22M5CI<=175A LC1-D205 22M5CI<=210A LC1-D245 22M5CI<=260A LC1-D300 22M5C I<=350A LC1-D410 22M5C I<=410A LC1-D475 22M5C I<=540A LC1-D620 22M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA 12.5 3PI<=23A NSX100HMA 25 3PI<=45A NSX100HMA 50 3PI<=70A NSX100HMA 80 3PI<=90A NSX100HMA 100 3PI<=140A NSX160HMA 160 3PI<=230A NSX250HMA 250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P 配电的：I<=13A NSX100HTM 16 3P I<=18A NSX100HTM 25 3P I<=29A NSX100HTM 32 3P I<=35A NSX100HTM 40 3P I<=45A NSX100HT M50 3P I<=55A NSX100HTM 63 3P I<=70A NSX100HTM 80 3P I<=90A NSX100HTM 100 3P I<=110A NSX160HTM 125 3P I<=140A NSX160HTM 160 3P I<=180A NSX250HTM 200 3PI<=225A NSX250HTM 250 3P I<=360A NSX400HMIC2.3 400 3PI<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

施耐德ATV71 系列异步电机变频器选型步骤：一、调用“了解产品技术指标要求”事件二、调用“了解产品商务要求信息”事件三、调用“查找资料”事件四、调用“施耐德ATV71系列异步电机变频器选型步骤”事件五、调用“对产品辅配件进行确定”事件六、调用“对产品型号进行技术确认”事件七、调用“查询产品型号的商务数据”事件八、调用“了解产品售后服务情况”事件一、了解产品技术指标要求规格：了解产品技术指标要求意义：为了更快更精确筛选出客户要求的产品，提高客户的满意度和交易率事件类别：产品选型 (自动生成）应用岗位：[业务业务助理技术后勤]需备资质：[对塑壳断路器主要技术参数的名词进行了解和熟悉]品牌：施耐德系列：ATV71 品名：异步电机变频器客户类型：全部行业：全部1．异步电机变频器的选型必须向客户了解产品以下技术参数信息；变频器应用场合：（物料搬运；起重；印刷包装机；纺织；专用机械（混合机、搅拌机、纺织机械等）；木工；电梯；泵、压缩机、风机等）电源电压：（200…240V单相,0.37KW－5.5KW,IP20.200…240V三相,0.37KW－75KW,IP20.380…480V三相,0.37KW－75KW,IP20.操作面板：（自带操作面板、另配操作面板VW3A1101.变频器功率：（0.75KW、1.5KW、2.2KW、3KW、4KW、5.5KW、7.5KW、11KW、15KW、18.5KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW、132KW、160KW、200KW、250KW、280KW、315KW、355KW、400KW、500KW）2．了解异步电机变频器的选型相关的技术信息；异步电机变频器使用地理位置：（在海拔高于2000米时，考虑降容）异步电机变频器使用环境温度：（在环境温度高于40℃时，考虑降容）异步电机变频器使用环境条件：（在不利环境条件下时，考虑使用IP 55级保护）异步电机变频器安装情况：（在变频器空气流通不顺畅时，考虑安装通风格珊，安装带有过滤器的强制通风装置，拆除变频器顶部保护盖）注意事项：1．准备好便签和笔，以便记录客户购买产品的要求。

施耐德电气选型手册施耐德低压电器选型接触器:I<=7.5A LC1-D0922M5C I<=98A LC1-D11522M5C I<=10A LC1-D1222M5CI<=128A LC1-D15022M5C; I<=15.3A LC1-D1822M5C I<=145A LC1-D17022M5CI<=21A LC1-D2522M5C I<=175A LC1-D20522M5C I<=27.2A LC1-D3222M5C I<=210A LC1-D24522M5C I<=34A LC1-D4022M5C I<=260A LC1-D30022M5C I<=42.2A LC1-D5022M5C ; I<=350A LC1-D41022M5C I<=55.5A LC1-D6522M5C I<=410A LC1-D47522M5C I<=68A LC1-D8022M5C I<=540A LC1-D62022M5C I<=82A LC1-D9522M5C 热继电器:I<=0.16A LRD-01C I<=18A LRD-21C I<=0.25A LRD-02C I<=24A LRD-22CI<=0.40A LRD-03C I<=32A LRD-32C I<=0.63A LRD-04C I<=38A LRD-35C I<=1A LRD-05C I<=50A LRD-3357CI<=1.6A LRD-06C I<=65A LRD-3359CI<=2.5A LRD-07C I<=70A LRD-3361CI<=4A LRD-08C I<=80A LRD-3363CI<=6A LRD-10C I<=104A LRD-4365 I<=8A LRD-12C I<=120A LRD-4367I<=10A LRD-14C I<=140A LRD-4369I<=13A LRD-16C空气开关:电机的: 配电的:I<=11A NSX100HMA12.5 3P I<=13A NSX100HTM16 3PI<=23A NSX100HMA25 3P I<=18A NSX100HTM25 3PI<=45A NSX100HMA50 3P I<=29A NSX100HTM32 3PI<=70A NSX100HMA80 3P I<=35A NSX100HTM40 3PI<=90A NSX100HMA100 3P I<=45A NSX100HTM50 3PI<=140A NSX160HMA160 3P I<=55A NSX100HTM63 3PI<=230A NSX250HMA250 3P I<=70A NSX100HTM80 3PI<=360A NSX400HMIC2.3M 400 3P I<=90A NSX100HTM100 3PI<=570A NSX630HMIC2.3M 630 3P I<=110A NSX160HTM125 3PI<=140A NSX160HTM160 3PI<=180A NSX250HTM200 3PI<=225A NSX250HTM250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P 三、中间继电器40、31、22CA2-DN??M5C常闭接点数量常开接点数量四、框架断路器:I=800A 型号:MT08N13P MIC 5.0AI=1000A 型号:MT10N13P MIC 5.0AI=1250A 型号:MT12N13P MIC 5.0AI=1600A 型号:MT16H13P MIC 5.0AI=2000A 型号:MT20H13P MIC 5.0AI=2500A 型号:MT25H13P MIC 5.0AI=3200A 型号:MT32H13P MIC 5.0AI=4000A 型号:MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1:1A、2:6.3A、3:25A、4:63A、5:100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6:200A、7:400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

施耐德低压电器选型接触器：I<=7.5A LC1-D09 22M5C I<=10A LC1-D12 22M5C I<=15.3A LC1-D18 22M5C I<=21A LC1-D25 22M5CI<=27.2A LC1-D32 22M5CI<=34A LC1-D40 22M5C I<=42.2A LC1-D50 22M5C ；I<=55.5A LC1-D65 22M5CI<=68A LC1-D80 22M5CI<=82A LC1-D95 22M5C I<=98A LC1-D115 22M5CI<=128A LC1-D150 22M5C；I<=145A LC1-D170 22M5CI<=175A LC1-D205 22M5CI<=210A LC1-D245 22M5CI<=260A LC1-D300 22M5C I<=350A LC1-D410 22M5C I<=410A LC1-D475 22M5C I<=540A LC1-D620 22M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA 12.5 3PI<=23A NSX100HMA 25 3PI<=45A NSX100HMA 50 3PI<=70A NSX100HMA 80 3PI<=90A NSX100HMA 100 3PI<=140A NSX160HMA 160 3PI<=230A NSX250HMA 250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P 配电的：I<=13A NSX100HTM 16 3PI<=18A NSX100HTM 25 3PI<=29A NSX100HTM 32 3PI<=35A NSX100HTM 40 3PI<=45A NSX100HT M50 3PI<=55A NSX100HTM 63 3PI<=70A NSX100HTM 80 3PI<=90A NSX100HTM 100 3P I<=110A NSX160HTM 125 3P I<=140A NSX160HTM 160 3P I<=180A NSX250HTM 200 3P I<=225A NSX250HTM 250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

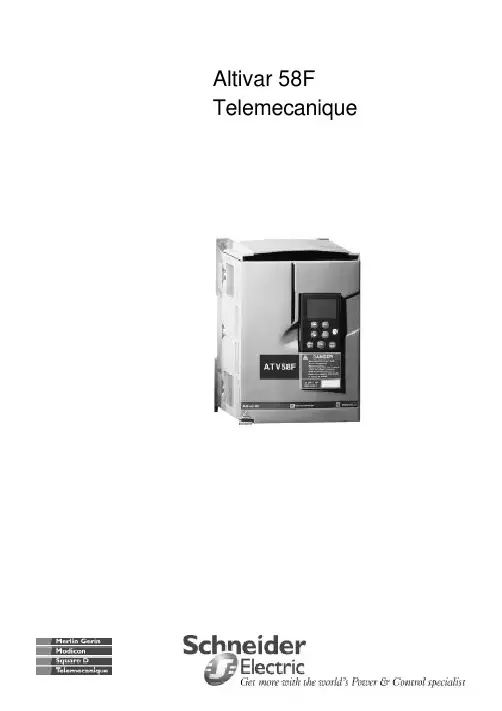

异步电动机变频器Altivar 58F带传感器的磁通矢量控制6Altivar 58F 为三相鼠笼式异步电动机变频器，是带有传感器的磁通矢量控制 (FVC) 变频器，弥补了标准Altivar 58 系列的不足。

它能够在低速及复杂的动力学条件下对电机力矩和精度进行控制，如下面场合：－水平和垂直方向物料运输机械；－组合机床。

主要功能：－起动/停止，闭环速度控制，能耗制动及自由停车－可开环运行－可在静止状态下保持电机力矩－节能，PID控制－制动顺序－ +/-速度，S型斜坡，U型斜坡，预置速度，点动 (JOG)－自动搜寻速度捕捉旋转负载 (跟踪起动)－自动限制低速运行时间，电机和变频器保护等功能Altivar 58F为带散热器式变频器 ()，适于正常环境中和装于通风的柜体中。

Altivar 58F使用的宏-配置，可简单快速编程，适用于多种应用领域：物料输送及其它一般应用场合。

配置中每一项均可根据用途进行修改。

作为标准产品的一部分，Altivar 58F具有RS485多点串行口，采用简单Modbus协议进行通信。

该串行接口用来连接PLC、PC 机或其他可编程工具。

具有3 (英语、法语、德语、西班牙语、意大利语) 及配置存储等功能：●操作终端，装在变频器或柜门上 (●PowerSuite 软件包，使用标准PC) ：PowerSuite软件包用于PC Microsoft Windows 95/98或NT4。

●PowerSuite 便携式PC () ：该便携式PC可用于准备、它包括一台惠普“Jornada 420”型掌上电脑终端，运行环境为 Windows CE V2.11。

●Magelis 显示单元，配有点阵显示屏 () ：该显示屏可用于对最多 8 台 Altivar通过附加扩展卡或通讯总线，扩展变频器的功能()。

●I/O 扩展卡：－I/O 口，带模拟输入或编码器脉冲输入，构成速度环。

●通信总线：－支持FIPIO，Uni-Telway/Modbus，Interbus-S，Modbus Plus，As-i 或 Profibus DP通信总线。
