自动线小车继电器接触器控制系统设计
摘 要
本设计主要是介绍工业生产领域常用的运料往返小车的控制系统,课题主要采用基于继电器-接触器控制来完成本方案的设计,控制电路图的绘制。系统中主要介绍了控制电路的方案选定，电气无件的选型，以及电路原理图的设计，后面介绍其工作过程和主要参考文献。
关键词：继电器-接触器控制 正反转控制 自动线小车继电器接触器控制系统设计
第 1 页 目 录
1 概述 .............................................................................................................................................. 1
1.1 继电器-接触器控制系统的概况 ...................................................................................... 1
1.2 继电器与接触器的定义与概念 ........................................................................................ 1
1.3 继电器-接触器控制系统的优缺点 .................................................................................. 2
1.4 继电器-接触器控制系统的发展形势............................................................................... 2
2 方案设计....................................................................................................................................... 3
第八章 继电接触控制常用元器件
第一节 按钮和开关
一、按钮
按钮是一种短时接通或断开小电流电路的手动电器，通常用于控制电路中发出起动或停止等指令，以控制接触器、继电器等电器的线圈电流的接通或断开，再由它们去接通或断开主电路。这种发出指令的电器，称为主令电器。另外，按钮之间还可实现电气连锁。
按钮的结构一般是由按钮帽、复位弹簧、桥式动触点、静触点和外壳等组成。图8-1为LA19系列按钮的外型与结构。
图8-1 LA19系列按钮的外型与结构
1—按钮帽 2—复位弹簧 3—动断触点
4—动合触点 5—触点接线柱 6—指示灯接线柱
动合按钮：手指未按下时，触点是断开的，如图8-1中的触点A、B，当手指按下按钮帽时，触点A、B被接通，而手指松开后，触点在复位弹簧作用下返回原位而断开。动合按钮在控制电路中常用作起动按钮。
动断按钮：手指未按下时，触点是闭合的，如图8-1中的触点C、D，当手指按下时，触点C、D被断开，而手指松开后，触点在复位弹簧作用下恢复闭合。动断按钮在控制电路中常用作停止按钮。
复合按钮：当手指未按下时，触点C、D是闭合的，触点A、B是断开的，当手指按下时，先断开C、D，后接通触点A、B，而手指松开后，触点在复位弹簧作用下全部复位。复合按钮在控制电路中常用于电气连锁。
二、行程开关
行程开关是位置开关中的一种，是用来反映工作机械的行程，发布命令以控制其运动方向或行程大小的主令电器。如果把行程开关安装在工作机械行程终点处，它就称为限位开关或终端开关。
图8-2是LX19K型行程开关的结构简图。当外部机械碰撞压钮，使其向下运动并压迫弹簧，使触点桥由与动断静触点接触转向同动合静触点接触。当外部机械作用移去后，由于弹簧的反作用，触点桥恢复原位。
图8-2 LX19K型行程开关的结构简图
1—压钮 2—外壳 3—静触点 4—触点弹簧
5—触点桥 6—静触点 7—恢复弹簧 8，9—螺钉和压板
第六章 继电接触器控制系统（自测题）
一、填空题：
1、笼型异步电动机减压起动控制方式有自 自耦变压器 和 星三角起动起动。
2、笼型异步电动机常用的电气制动方式有 能耗制动 和 反接制动 .电气控制图一般分为 主电路和 控制电路 电路两部分。
3、按国标规定,“停止”按钮必须是红 色，“启动”按钮必须是 绿 色。
4、热继电器是对电动机进行 过载 保护的电器;熔断器是用于供电线路和电气设
备的 短路 保护的电器.
5、在交流（ 1200 ) V，直流（ 1500 ) V以下的电器称为低压电源。
6、电磁机构中的线圈__、___铁芯_____是静止不动的，只有_______衔铁__是可动的.
7、电器按照它的职能不同可分为( 控制类 ）和( 保护类 )两类。由此可知，交流接触器属于( 控制类）类电器,熔断器属于( 保护类 )类电器。
8空气开关又称（ 漏电保护开关 )。其热脱扣器作（ 过载 ）保护用，电磁脱扣机构作（ 短路 )保护用，欠电压脱扣器作（ 欠压)保护用。
二、判断下列说法的正确与错误：（每小题1分,共7分）
1、交流接触器与中间继电器既有相同又有不同之处.（ 对 ）
2、接触器不具有欠压保护的功能。( 错 )
3、断路器具有失压保护的功能。（对 ）
4、低压断路器又称为自动空气开关.（对 )
三、选择题（1分，共25分）
1、下列电器中不能实现短路保护的是（ B。 )A。熔断器B.热继电器 C.低压断路器
2、下列电器哪一种不是自动电器。 ( A、 )
A、组合开关 B、继电器 C、热继电器
3、 接触器的常态是指 （ A、 ）
A、线圈未通电情况 B、线圈带电情况
8.《电工技术基础》复习题-继电接触控制系统
《电工技术基础》复习题

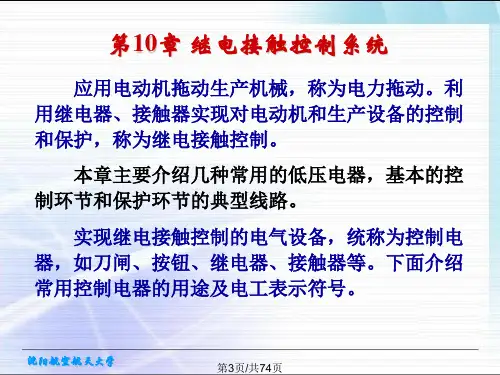

继电接触控制系统
一、填空题
1、继电器接触器控制系统中常用的控制原则有时间原则、行程原则、速度原则、电压原则、电
流原则。实现这些原则分别要依靠相应的继电器时间继电器、行程开关、速度继电器、电压继电器、电流继电器。
2、在电动机的继电器接触器控制电路中，零压保护的功能是通过交流接触器来实现的。
3. 某一控制电路，只有在按下按钮时，电动机才能起动运转，松开按钮时，电动机立即停
止运转，这种控制方式称为点动控制
4. 在三相鼠笼式异步电动机的正反转控制电路的辅助电路中，为了防止电源短路事故，
采用了联锁保护环节，其接线方式是：两个接触器的线圈分别与对方的动断辅助触点相串联。
5.时间继电器的主要部件包括、。触点中包括和。就其功能而言可以分
为和两类。通电延时式是；断电延时式是；瞬时动作触点只要有电或失电，触点。
答案：吸引线圈、触点。瞬时动作触点、延时动作触点。通电延时式、断电延时式。吸引线圈通电时，触点延时动作；吸引线圈断电时，触点延时动作；只要吸引线圈通电或断电时，触点立即动作。
6. 继电器接触器控制电路由主电路和控制电路组成。
7.控制电路中的每一个分支只能有也必须有一个吸引线圈，以保证线圈获得额定电压。
8. 继电器接触器控制电路的基本分析方法有哪些：(1) （2）
（3）（4）（5）（6）。 答案：（1）先看主电路，分析控制对象可能有有那些动作；
（2）再看控制电路，通常由上向下逐行扫描，看有哪些控制电路，了解它们的功能；（3）分析准备状态各电器的工作状态：即没有人工操作之前各电器是否有电或是否有机械力作用。
（4）按下启动按钮，查看有关电器的动作，分析启动过程：当每个电器线圈有电或失电时，应逐一分析其全部触电的动作极其产生的结果，列表记录以备忘。
（5）按下停车按钮分析停车及制动过程。（6）查看保护环节。
9.接触器的额定值有线圈电压、主触点电流。
