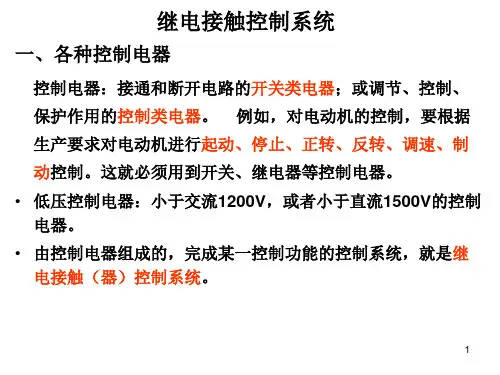

继电接触控制系统继电接触控制系统

①短路保护熔断器FU作为短路保护，但起不到过载保护的目的。

这是因为一方面熔断器的规格必须根据电动机启动电流大小适当选择，另一方面还要考虑熔断器保护特性的反时限特性和分散性。

②过载保护热继电器FR具有过载保护作用。

由于热继电器的热惯性比较大，即使热元件流过几倍额定电流，热继电器也不会立即动作。

因此在电动机启动时间不太长的情况下，热继电器是经得起电动机启动电流的冲击而不动作的。

只有在电动机长时间过载下，FR才动作•，其主触点断开主电路，接触器线圈断电释放，电动机停止运转，实现过载保护。

③欠压保护和失压保护当主电路与控制电路共用同一电源时，就可依靠接触器自身的电磁机构来实现欠压保护和失压保护。

当电源电压由于某种原因而严重欠压或失压时，接触器的电磁吸力就不够了，其衔铁自行释放，常开主触点断开主电路，电动机停止运转，辅助常开触点断开自锁。

当电源电压恢复正常时，接触器线圈也不能自动通电，必须重新按下启动按钮SB2后，电动机才能重新启动。

这又叫零压或失压保护。

8.《电工技术基础》复习题-继电接触控制系统《电工技术基础》复习题继电接触控制系统一、填空题1、继电器接触器控制系统中常用的控制原则有时间原则、行程原则、速度原则、电压原则、电流原则。

实现这些原则分别要依靠相应的继电器时间继电器、行程开关、速度继电器、电压继电器、电流继电器。

2、在电动机的继电器接触器控制电路中，零压保护的功能是通过交流接触器来实现的。

3. 某一控制电路，只有在按下按钮时，电动机才能起动运转，松开按钮时，电动机立即停止运转，这种控制方式称为点动控制4. 在三相鼠笼式异步电动机的正反转控制电路的辅助电路中，为了防止电源短路事故，采用了联锁保护环节，其接线方式是：两个接触器的线圈分别与对方的动断辅助触点相串联。

5.时间继电器的主要部件包括、。

触点中包括和。

就其功能而言可以分为和两类。

通电延时式是；断电延时式是；瞬时动作触点只要有电或失电，触点。

答案：吸引线圈、触点。

瞬时动作触点、延时动作触点。

通电延时式、断电延时式。

吸引线圈通电时，触点延时动作；吸引线圈断电时，触点延时动作；只要吸引线圈通电或断电时，触点立即动作。

6. 继电器接触器控制电路由主电路和控制电路组成。

7.控制电路中的每一个分支只能有也必须有一个吸引线圈，以保证线圈获得额定电压。

8. 继电器接触器控制电路的基本分析方法有哪些：(1) （2）（3）（4）（5）（6）。

答案：（1）先看主电路，分析控制对象可能有有那些动作；（2）再看控制电路，通常由上向下逐行扫描，看有哪些控制电路，了解它们的功能；（3）分析准备状态各电器的工作状态：即没有人工操作之前各电器是否有电或是否有机械力作用。

（4）按下启动按钮，查看有关电器的动作，分析启动过程：当每个电器线圈有电或失电时，应逐一分析其全部触电的动作极其产生的结果，列表记录以备忘。

（5）按下停车按钮分析停车及制动过程。

（6）查看保护环节。

9.接触器的额定值有线圈电压、主触点电流。

10.当控制电路启动时，交流接触器产生强烈颤动是因为铁芯上短路铜环脱落。

电工学_第10章_继电接触器控制系统第10章继电接触器控制系统继电接触器是电工学领域中重要的控制设备，广泛应用于各种电气控制系统中。

本章将深入探讨继电接触器的原理、结构、选型和应用方面的知识。

1. 继电接触器的原理继电接触器是一种电磁装置，它利用线圈中的电磁力作用控制触点的开闭。

在接通或断开控制回路时，继电接触器起到隔离和放大信号的作用。

继电接触器通常由线圈、铁芯、触点和辅助接点组成。

2. 继电接触器的结构继电接触器通常由外壳、导电件、触点系统、电磁吸合系统和辅助装置等组成。

外壳起到保护内部结构的作用，导电件用于连接电路，触点系统负责切换电路的开闭，电磁吸合系统用于控制触点的开合动作，辅助装置则提供额外的功能，如过载保护、接线方便等。

3. 继电接触器的选型在选择继电接触器时，需要考虑电流容量、电压、触点类型、接触材料等因素。

电流容量是指继电接触器能够承受的最大电流，电压则表示继电接触器适用的工作电压范围。

触点类型包括常开触点、常闭触点和换流触点等，而接触材料则会影响继电接触器的接触可靠性和寿命。

4. 继电接触器的应用继电接触器广泛应用于各种电气控制系统中，如自动化生产线、电机控制、照明系统等。

在电机控制方面，继电接触器可以实现正反转、起动、停止和线路切换等功能。

在照明系统中，继电接触器可以根据照明需求自动开关灯光。

5. 继电接触器的故障排除继电接触器在使用过程中可能会出现触点粘连、接触不可靠等故障。

为了确保系统的正常运行，需要及时排除这些故障。

常见的故障排除方法包括清洁触点、调整触点间隙和更换损坏的部件等。

继电接触器作为一种重要的控制设备，在电工学中具有重要的地位。

通过对继电接触器的原理、结构、选型和应用方面的学习，可以更好地理解和应用继电接触器，提高电气控制系统的可靠性和效率。

（以上内容为虚构文章，仅用于演示如何根据题目进行写作，实际内容需以您提供的资料为准）。

第五章继电接触器控制系统的设计继电接触器控制系统是一种传统的自动控制系统，它通过继电接触器驱动电机和其他设备实现自动化控制。

本文将介绍继电接触器控制系统的设计步骤和注意事项。

一、设计步骤1.需求分析：首先，设计人员需要了解系统的整体需求和功能，包括需要驱动的设备类型、设备数量、控制信号种类等。

同时，需要了解系统的工作环境和使用条件，以便选择合适的继电接触器和配套设备。

2.电路设计：根据需求分析的结果，设计人员可以开始进行电路设计。

通常，继电接触器控制系统的电路包括电源电路、输入电路和输出电路。

电源电路用于为整个系统提供电源供应，输入电路负责接收来自控制信号源的信号，输出电路则控制继电器的工作状态。

3.继电器选型：继电接触器的选型是关键步骤之一，设计人员需要根据控制系统的需求选择合适的继电器。

选择继电器时，需要考虑工作电流、额定电压、最大开关次数和工作温度范围等参数。

4.继电器布置：根据设计的电路和继电器的选型，设计人员可以开始进行继电器的布置。

布置继电器时，需要考虑继电器之间的相互干扰和继电器与其他电路元件之间的布局关系。

同时，需要合理安排继电器的通信线路和控制线路。

5.系统调试：在完成电路设计和继电器布置后，设计人员需要对整个系统进行调试。

调试过程中，设计人员需要逐一检查系统的电路连接、信号传输和继电器工作状态，以确保系统的正常工作。

二、注意事项1.电源供应：继电接触器控制系统通常需要稳定可靠的电源供应。

设计人员需要合理选择和布置电源供应线路，避免电源波动对系统的影响。

2.继电器的散热问题：继电接触器在工作过程中会产生一定的热量，设计人员需要合理设计继电器的散热系统，以确保继电器的长期稳定工作。

3.线路的绝缘和防护：继电器控制系统的线路需要进行绝缘处理和防护措施，以防止电流泄漏和外界干扰。

4.继电器与其他元器件的匹配：在进行继电器控制系统的设计时，设计人员需要根据系统的需求选择合适的电线、保险丝、电容等配套元器件，以确保整个系统的兼容性和稳定性。
