VGA接口RS232接口信号定义
DB9（串行232接口）和DB15（VGA接口）图示
一、DB9（串行232接口）如下图：在电脑上采用公头（针型），所以在我们的
自己设计的板子上也推荐使用与电脑上管脚排列一致（简化接口：2-RXD，3-TXD，5-GND）的公头（针型），这样用常用的双母头的交叉串行232线就可以连接。
接口朝着你时的管脚排列
二、DB15（VGA接口）如下图，在电脑上采用母头（孔型），所以在我们的自己
设计的板子上也推荐使用与电脑上管脚排列一致的母头（孔型），这样用常用的双公头VGA线就可以方便的连接到电脑或显示器上。
VGA母头（孔型）
VGA公头（针型）接口朝着你时的管脚排列
引脚定义，9也可以不连接。
RS232接口RS232 接口是1970年由美国电子工业协会（EIA ）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（ D TE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
该标准规定采用一个25 个脚的DB25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
随着设备的不断改进，出现了代替DB25 的D B9 接口，现在都把RS232 接口叫做DB9。
RS-232 是现在主流的串行通信接口之一。
由于RS232 接口标准出现较早，难免有不足之处，主要有以下四点：（ 1 ）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（ 2）传输速率较低，在异步传输时，波特率为20Kbps ；因此在“南方的老树51 CPLD开发板”中，综合程序波特率只能采用19200 ，也是这个原因。
（ 3 ）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（ 4 ）传输距离有限，最大传输距离标准值为50 英尺，实际上也只能用在50 米左右。
接口定义RS232（ DB9）（与宋师兄告诉的接口定义一致~收发对于电脑而言）1 DCD 载波检测2 RXD 接收数据接口说明3 TXD发送数据4 DTR数据终端准备好5 SG信号地6 DSR数据准备好7 RTS请求发送8 CTS清除发送9 RI振铃提示接口电平RS232 采用负逻辑电平：-15~-3 ：逻辑 1 ；+15~+3 ：逻辑0 ；电压值通常在7V 左右RS-422RS-422 接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A 标准。
为扩展应用范围，EIA 又于 1983 年在 RS422接口基础上制定了RS-485 标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
RS232基本接线方法RS232是一种常见的串行通信协议，用于在计算机和外部设备之间进行数据传输。
它定义了信号的电气特性、信号的传输方式和数据格式等。
在进行RS232通信时，通常需要用到标准9针或25针的D型连接器，以及正确的接线方法。
本篇文章将详细介绍RS232的基本接线方法，以及各个引脚的作用和连接方式。
1. DCD(Data Carrier Detect)：用于指示数据载波的状态，一般连接到外部设备的DCD引脚。
2. RXD(Received Data)：用于接收数据，一般连接到外部设备的TXD引脚。
3. TXD(Transmitted Data)：用于发送数据，一般连接到外部设备的RXD引脚。
4. DTR(Data Terminal Ready)：用于指示数据终端就绪状态，一般连接到外部设备的DSR引脚。
5. GND(Ground)：地线，用于连接设备之间的共同地。
6. DSR(Data Set Ready)：用于指示数据集就绪状态，一般连接到外部设备的DTR引脚。
7. RTS(Request To Send)：请求发送数据，一般连接到外部设备的CTS引脚。
8. CTS(Clear To Send)：准备好接收数据，一般连接到外部设备的RTS引脚。
根据RS232协议规定，TXD引脚和RXD引脚是进行数据传输的主要引脚，而其他引脚可以按需使用。
下面是几种常见的RS232接线方法：1.直连方式：在直连方式中，将一台计算机与另一台计算机或外部设备直接相连，通常需要使用一根将两台设备连接在一起的串口线。
接线方法如下：-将计算机的TXD引脚连接到另一台设备的RXD引脚。
-将计算机的RXD引脚连接到另一台设备的TXD引脚。
-将两台设备的GND引脚连接在一起。
2.线路交换方式：当需要连接多个设备时，可以使用线路交换方式，通过一些辅助设备（如集线器、转换器等）将多个设备连接在一起。
接线方法如下：-将每个设备的TXD引脚连接到线路交换设备的RXD引脚。
串口引脚定义图管脚定义vpc电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。
而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。
我们只介绍常用9针的rs232c串口引脚的接口定义。

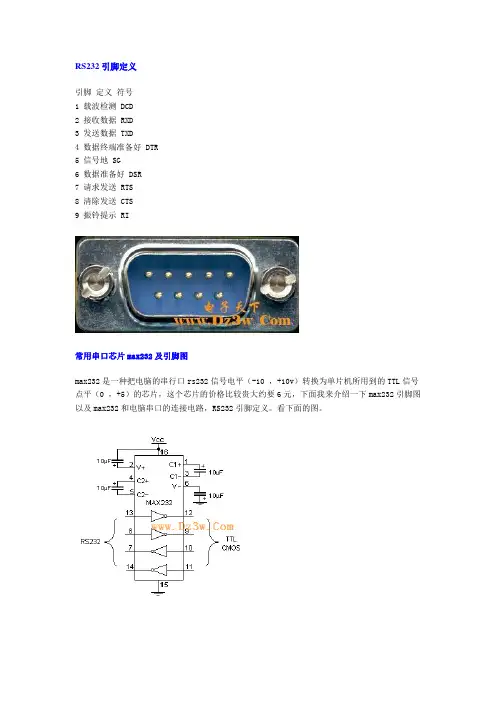

《串口引脚图》9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)DB9 公头母头串口引脚定义1．RS-232端（DB9母头/孔型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义TXD RXD 地内部相连内部相连注：该口可直接插入计算机的COM口2．RS-232端（DB9公头/针型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义RXD TXD 地内部相连内部相连PC/XT 机上的串行口是25 针公插座，引脚定义为Transmit Data Request to SendData Terminal Ready硬件握手原理：第二种是使用硬件线握手。
和Tx和Rx线一样，RTS/CTS和DTR/DSR一起工作，一个作为输出，另一个作为输入。
第一组线是RTS （Request to Send）和CTS（Clear to Send）。
当接收方准备好接收数据，它置高RTS线表示它准备好了，如果发送方也就绪，它置高CTS，表示它即将发送数据。
另一组线是DTR（Data Terminal Ready）和DSR（Data Set Ready）。
这些现主要用于Modem通信。
使得串口和Modem通信他们的状态。
例如：当Modem已经准备好接收来自PC的数据，它置高DTR线，表示和电话线的连接已经建立。
读取DSR线置高，PC机开始发送数据。
一个简单的规则是DTR/DSR用于表示系统通信就绪，而RTS/CTS用于单个数据包的传输。
