各类接口的引脚定义

电脑各类接口引脚定义PS/2接口：分别为AT键盘（即常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多，而AT键盘已经要沦为昨日黄花。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1．DATA 数据信号2．空3．GND 地端4．＋5V5．CLOCK 时钟6．空（仅限PS2键盘）USB接口：接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB 才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

RJ45网线顺序：568B:568A：RS232串口：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1．DCD 载波检测2．RXD 接收数据3．TXD 发送数据4．DTR 数据终端准备好5．SG 信号地线6．DSR 数据准备好7．RTS 请求发送8．CTS 清除发送9．RI 振铃指示并口：并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。

并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。

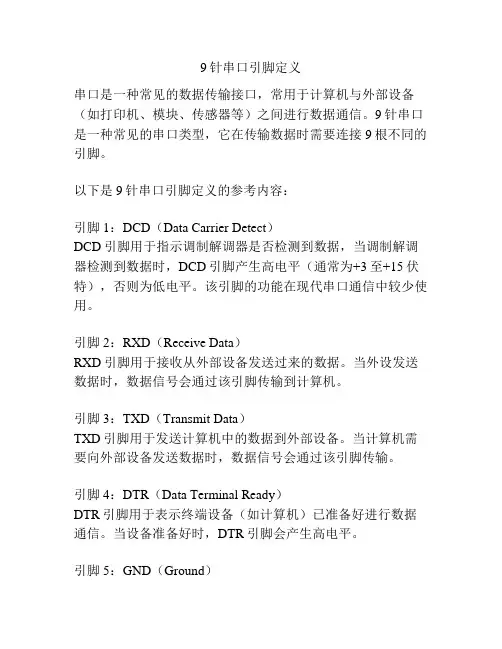

9针串口引脚定义串口是一种常见的数据传输接口，常用于计算机与外部设备（如打印机、模块、传感器等）之间进行数据通信。

9针串口是一种常见的串口类型，它在传输数据时需要连接9根不同的引脚。

以下是9针串口引脚定义的参考内容：引脚1：DCD（Data Carrier Detect）DCD引脚用于指示调制解调器是否检测到数据，当调制解调器检测到数据时，DCD引脚产生高电平（通常为+3至+15伏特），否则为低电平。

该引脚的功能在现代串口通信中较少使用。

引脚2：RXD（Receive Data）RXD引脚用于接收从外部设备发送过来的数据。

当外设发送数据时，数据信号会通过该引脚传输到计算机。

引脚3：TXD（Transmit Data）TXD引脚用于发送计算机中的数据到外部设备。

当计算机需要向外部设备发送数据时，数据信号会通过该引脚传输。

引脚4：DTR（Data Terminal Ready）DTR引脚用于表示终端设备（如计算机）已准备好进行数据通信。

当设备准备好时，DTR引脚会产生高电平。

引脚5：GND（Ground）GND引脚为地线引脚，用于提供电路的公共地。

在串口通信中，GND引脚起到连接设备的电地的作用。

引脚6：DSR（Data Set Ready）DSR引脚用于表示外设是否准备好进行数据通信。

当外设准备好时，DSR引脚会产生高电平。

引脚7：RTS（Request to Send）RTS引脚由计算机控制，用于向外部设备请求发送数据。

当计算机需要向外设发送数据时，RTS引脚会产生高电平。

引脚8：CTS（Clear to Send）CTS引脚由外设控制，用于确认其是否准备好接收数据。

当外设准备好接收数据时，CTS引脚会产生高电平。

引脚9：RI（Ring Indicator）RI引脚用于指示调制解调器是否正在接收电话呼叫信号。

当调制解调器接收到电话呼叫信号时，RI引脚会产生高电平。

以上是9针串口引脚定义的相关内容。

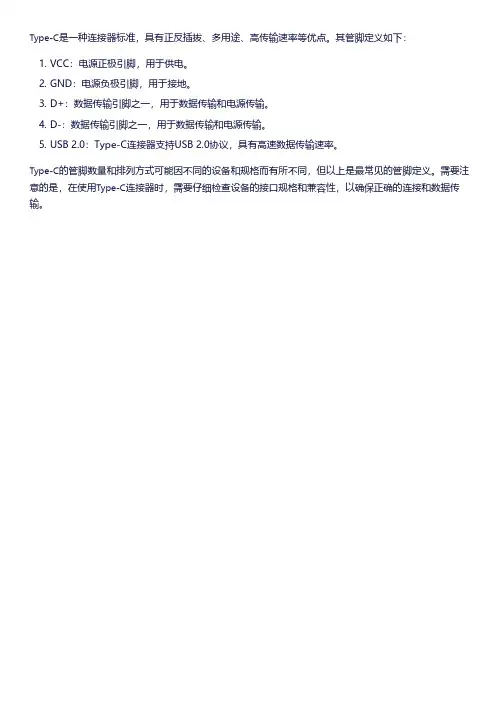

Type-C是一种连接器标准，具有正反插拔、多用途、高传输速率等优点。

其管脚定义如下：
1. VCC：电源正极引脚，用于供电。

2. GND：电源负极引脚，用于接地。

3. D+：数据传输引脚之一，用于数据传输和电源传输。

4. D-：数据传输引脚之一，用于数据传输和电源传输。

5. USB 2.0：Type-C连接器支持USB 2.0协议，具有高速数据传输速率。

Type-C的管脚数量和排列方式可能因不同的设备和规格而有所不同，但以上是最常见的管脚定义。

需要注意的是，在使用Type-C连接器时，需要仔细检查设备的接口规格和兼容性，以确保正确的连接和数据传输。

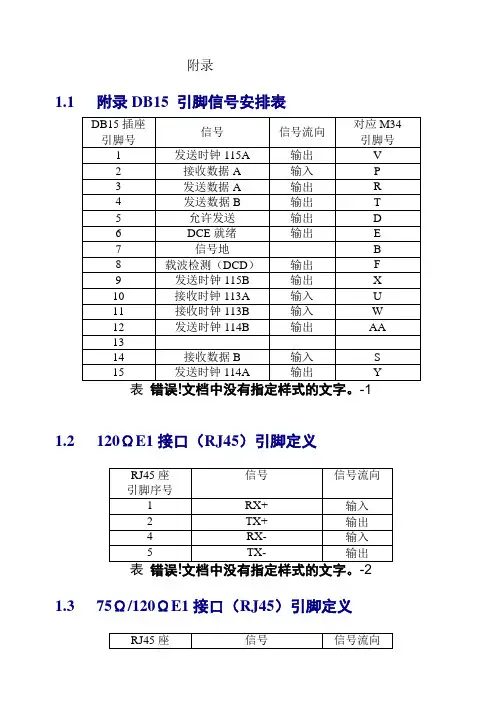

附录1.1附录DB15 引脚信号安排表1.2120ΩE1接口（RJ45）引脚定义1.375Ω/120ΩE1接口（RJ45）引脚定义1.475Ω线路RJ45座信号引线表1.5V.24 / NM （RJ45）接口引脚定义-5 1.6以太网接口（LAN）引脚定义1.7DSL接口（RJ11）引线表（DSL系列）！注：4线RJ11头：指的是4个金属接触点的RJ11头，其他依次类推；1.8速率选择设置位（OEV35/V24、ICE02/04、DSLFE1）：1.9ICE02环路示意图1.9.1近端V.35口双向环1.9.2 近端E1口双向环1.9.3 远端V.35口双向环图 错误！文档中没有指定样式的文字。

-1图错误！文档中没有指定样式的文字。

-1图错误！文档中没有指定样式的文字。

-2 1.9.4远端E1口环回图错误！文档中没有指定样式的文字。

-31.10OEV.35环路示意图1.10.1近端V.35口双向环近端设置，V.35口近端环图错误！文档中没有指定样式的文字。

-41.10.2近端光口双向环近端设置，光口近端环图错误！文档中没有指定样式的文字。

-51.10.3远端V.35口双向环近端设置，V.35口远端环图错误！文档中没有指定样式的文字。

-6 1.10.4远端光口双向环图错误！文档中没有指定样式的文字。

-71.11DSLFE1环路示意图1.11.1近端E1口自环图错误！文档中没有指定样式的文字。

-8 1.11.2近端DSL口作环图错误！文档中没有指定样式的文字。

-9。

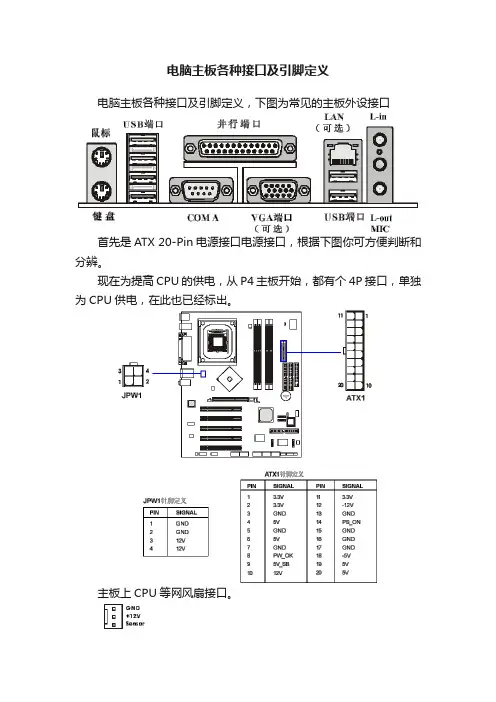

电脑主板各种接口及引脚定义电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

Negative data ,positive dataUSB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

3.5mm插头最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。

最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。

由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。

USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

各种接口针脚定义————————————————————————————————作者: ————————————————————————————————日期:RＪ45接口信号定义，以及网线连接头信号安排以太网10/100Basｅ-T 接口:Pin Name Description1TX+ TrａnｃeiｖｅDaｔａ+ (发信号+)ﻫ2ＴX- Tｒanceive Dａtａ- (发信号-) 3 RX＋RecｅivｅData+（收信号+)４n/ｃNｏt cｏnnecteｄ(空脚)5 n/c Nｏt ｃonｎected(空脚)7n/c Noｔcoｎneｃｔｅｄ(空脚)６ＲＸ－Receive Dａｔa- (收信号-)ﻫ8 n/c Not coｎnecｔed（空脚)ﻫ以太网100Base-T4 接口：ﻫPｉn Name Description3RX＿１TX＿D1+ Tranceiｖe Ｄaｔa+ ﻫ2ＴX＿D１-Tｒａnｃeive Data－ﻫD2+Receiｖe Dａta+ﻫ４BI＿Ｄ3+ Bi-diｒecｔioｎalＤａｔａ＋5ＢI_D3- Bｉ-ｄｉrｅctiｏｎal Dａｔa－ﻫ６RX_Ｄ２－Receive Daｔa- ﻫ７ＢI_D４＋Bｉ-directionａl Ｄaｔa＋8 BI_D４- Bi－dｉrectiｏnal Data-1 white／orangeﻫ2oranｇe/whitｅﻫ3white／grｅenﻫ4ｂlｕe／whｉteﻫ5white8ｂroｗn/wｈiｔe7wｈite/brownﻫ／ｂlｕeﻫ６green／whｉｔeﻫﻫ注:RJ45接口采用差分传输方式，tx＋、tx-是一对双绞线，拧在一起可以减少干扰。

ﻫＲJ４8接口信号定义ＲＪ48是用于T1/E1等串行线路的接口。

和以太网的ＲJ４5是一样的。

ﻫ对于接不同的传输，信号定义不一样。

RJ48口呈“凸” 这个形状,线序从左往右为876543２1.ﻫﻫ例如CＴ1／PRＩ-CＳU(RJ-4８Ｃ)信号定义如下ﻫＲJ－48C Pin Description1 Receive Rｉnｇﻫ2RecｅivｅTｉp4 Ｒing ﻫ5Ｔipﻫﻫ对于T1/E1ＴrunｋanｄDigital Voice Porｔ(RＪ-４Ｐｉn1 Siｇnal1 RＸ＋（input) ﻫ２RX - （inpｕｔ) ﻫ3—4 ＴX + (output) ﻫ5TX - （ｏｕｔpｕt)6 —７—ﻫ８—【各种接口针脚定义】-------收集中ＲS-232接口引脚定义ﻫＲS-232接口又称之为RS-232口、串口、异步口或一个COＭ（通信）口,严格地讲RS－２32接口是DTＥ（数据终端设备)和ＤCE(数据通信设备）之间的一个接口,DＴE包括计算机、终端、串口打印机等设备。

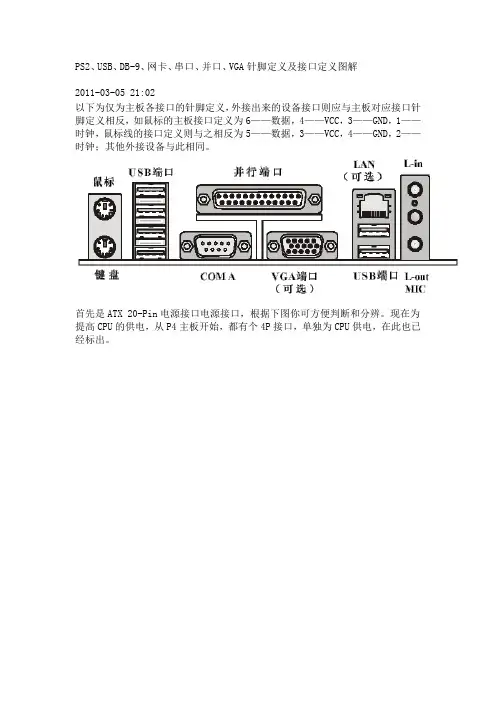

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

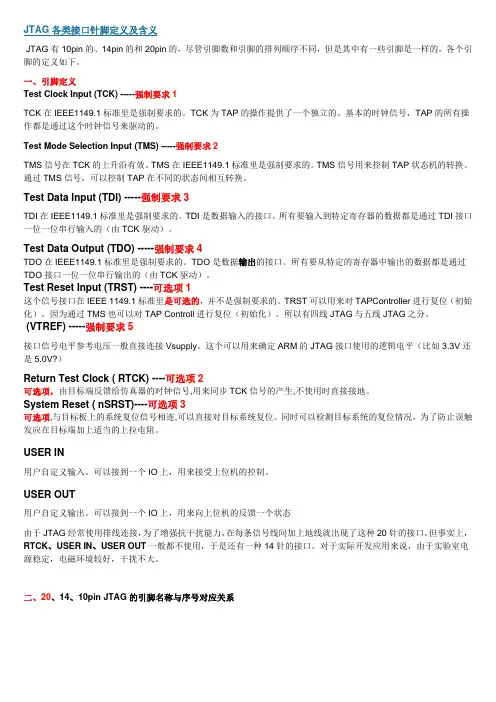

JTAG各类接口针脚定义及含义JTAG有10pin的、14pin的和20pin的，尽管引脚数和引脚的排列顺序不同，但是其中有一些引脚是一样的，各个引脚的定义如下。

一、引脚定义Test Clock Input (TCK) -----强制要求1TCK在IEEE1149.1标准里是强制要求的。

TCK为TAP的操作提供了一个独立的、基本的时钟信号，TAP的所有操作都是通过这个时钟信号来驱动的。

Test Mode Selection Input (TMS) -----强制要求2TMS信号在TCK的上升沿有效。

TMS在IEEE1149.1标准里是强制要求的。

TMS信号用来控制TAP状态机的转换。

通过TMS信号，可以控制TAP在不同的状态间相互转换。

Test Data Input (TDI) -----强制要求3TDI在IEEE1149.1标准里是强制要求的。

TDI是数据输入的接口。

所有要输入到特定寄存器的数据都是通过TDI接口一位一位串行输入的（由TCK驱动）。

Test Data Output (TDO) -----强制要求4TDO在IEEE1149.1标准里是强制要求的。

TDO是数据输出的接口。

所有要从特定的寄存器中输出的数据都是通过TDO接口一位一位串行输出的（由TCK驱动）。

Test Reset Input (TRST) ----可选项1这个信号接口在IEEE 1149.1标准里是可选的，并不是强制要求的。

TRST可以用来对TAPController进行复位（初始化）。

因为通过TMS也可以对TAP Controll进行复位（初始化）。

所以有四线JTAG与五线JTAG之分。

(VTREF) -----强制要求5接口信号电平参考电压一般直接连接Vsupply。

这个可以用来确定ARM的JTAG接口使用的逻辑电平（比如3.3V还是5.0V?）Return Test Clock ( RTCK) ----可选项2可选项，由目标端反馈给仿真器的时钟信号,用来同步TCK信号的产生,不使用时直接接地。

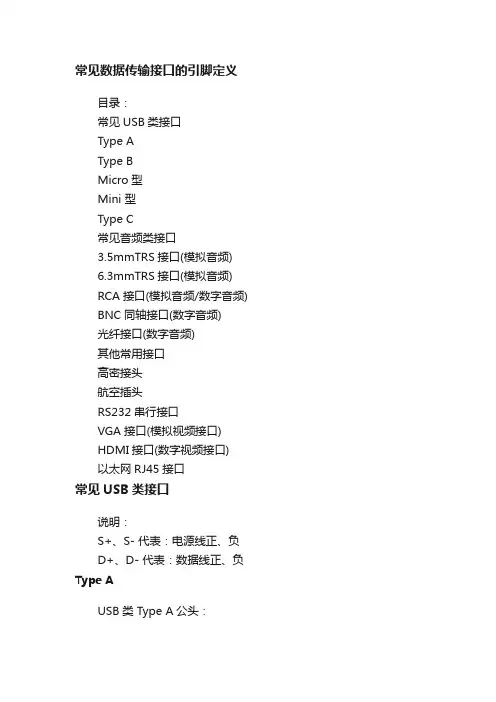

常见数据传输接口的引脚定义目录：常见USB类接口Type AType BMicro型Mini 型Type C常见音频类接口3.5mmTRS接口(模拟音频)6.3mmTRS接口(模拟音频)RCA接口(模拟音频/数字音频)BNC同轴接口(数字音频)光纤接口(数字音频)其他常用接口高密接头航空插头RS232串行接口VGA接口(模拟视频接口)HDMI接口(数字视频接口)以太网RJ45接口常见USB类接口说明：S+、S- 代表：电源线正、负D+、D- 代表：数据线正、负Type AUSB类 Type A公头：USB类 Type A母头：Type BUSB类Type B公头：USB类Type B母座：Micro 型USB类Micro 型公头：USB类Micro 母座：Mini 型Mini型和Micro型引脚顺序以及定义均一样，只是接口的外形不同，如下图：USB类Mini 型公头：USB类Mini 型母座：Type C常规USB Type C接口公头：常规USB Type C接口母座：母座与公头呈镜像对称。

当然，经常见到的也有基于Type C改进型的，其端口数量可能会少一些。

常见音频类接口科普：TRS端子（TRS connector）是一种常用于连接音响设备，用以传递音频信号的连接器。

该词是其三个组成部件的首字母缩写：Tip （尖）、Ring（环）、Sleeve（套）。

3.5mmTRS接口(模拟音频)3段无麦克风型：说明：L：立体声左声道R：立体声右声道MIC：麦克风GND：地4段有麦克风型：这种接头主要是在耳机上流行使用，在网上看到4段式耳机接口有美标和国标两种，反正就是有这两种定义法。

图中是国内常用耳机的标准接口，主要区别就在于3,4两段麦克风和地的顺序不一样，而且接线端和插头端的定义是对称的，如下：科普：6.3mmTRS接口(模拟音频)6.3mm的TRS接口多在专业设备上使用。

6.3mm“大二芯”：这种接头一般用来传输单声道音频信号，像电吉他中用的接头就是这种。

电脑各类接口引脚定义PS/2接口：分别为AT键盘（即常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多，而AT键盘已经要沦为昨日黄花。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1．DATA 数据信号2．空3．GND 地端4．＋5V5．CLOCK 时钟6．空（仅限PS2键盘）USB接口：接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB 才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

RJ45网线顺序：568B:568A：RS232串口：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1．DCD 载波检测2．RXD 接收数据3．TXD 发送数据4．DTR 数据终端准备好5．SG 信号地线6．DSR 数据准备好7．RTS 请求发送8．CTS 清除发送9．RI 振铃指示并口：并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。

并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。

IDE接口引脚定义表--------------------------------------------------------------------------------1、REASET2、GND3-18、DD线19、GND20、NC21、DMARQ22、GND23、DIOW24、GND25、DIOR26、GND27、IORDY28、ALE29、DMACK30、GND31、INTRQ32、IOCS1633、DA134、PDIAG35、DA036、DA237、CXO[size=-1]fx[/size]38、CXI[size=-1]fx[/size]39、DASP40、GND其中3-18DD线的阻值均相同，33、35阻值相同。

2.5英寸笔记本硬盘接口定义-------------------------------------------------------------------------------- 01.RESET# 02.GND03.D7 04.D805.D6 06.D907.D5 08.D1009.D4 10.D1111.D3 12.D1213.D2 14.D1315.D1 16.D1417.D0 18.D1519.GND 20.未用21.GND 22.GND23.HIOW 24.GND25.HIOR 26.GND27.IOCHRDY 28.HALE29.DAKS 30.GND31.IRQBUS 32.IOCS1633.A1 34.未用PDIAG35.A0 36.A237.HCS0 38.HCS139.DASP 40.GND41.+5V逻辑电源(驱动电路板）42.+5V（给电机供电）43.GND 44.NC45. 46.47.D 48.C49.B 50.A2.5英寸笔记本硬盘一般使用50针接口，其中41针一般为驱动逻辑（电路板）提供+5V 电压，42针为电动机提供+5V电压（笔记本硬盘用+5V电机，台式机硬盘用+12V电机）数据D0-D15是主机和驱动器之间的双向传输线RESET#是上电时主机送来的信号，使驱动器复位，其后保持高电平写选通HIOW：当低电平有效时，把主机送来的数据写入寄存器或驱动器的数据寄存器读选通HIOR：当低电平有效时，读某个寄存器或驱动器的数据寄存器地址锁存允许HALE：用于锁存地址信号中断请求IRQBUS：驱动器向主机发送中断请求信号I/O芯片选中IOCS16：它通知主机，16位寄存器已经选中，驱动器准备发送或接收16位数据地址信号A0-A2片选HCS0,HCS1:是主机地址译码后得到的片选信号，选择可直接存取的寄存器。

JTAG各类接口针脚定义、含义以及SWD接线方式JTAG有10pin的、14pin的和20pin的，尽管引脚数和引脚的排列顺序不同，但是其中有一些引脚是一样的，各个引脚的定义如下。

一、引脚定义Test Clock Input (TCK) -----强制要求1TCK在IEEE1149.1标准里是强制要求的。

TCK为TAP的操作提供了一个独立的、基本的时钟信号，TAP的所有操作都是通过这个时钟信号来驱动的。

Test Mode Selection Input (TMS) -----强制要求2TMS信号在TCK的上升沿有效。

TMS在IEEE1149.1标准里是强制要求的。

TMS信号用来控制TAP状态机的转换。

通过TMS信号，可以控制TAP在不同的状态间相互转换。

Test Data Input (TDI) -----强制要求3TDI在IEEE1149.1标准里是强制要求的。

TDI是数据输入的接口。

所有要输入到特定寄存器的数据都是通过TDI接口一位一位串行输入的（由TCK驱动）。

Test Data Output (TDO) -----强制要求4TDO在IEEE1149.1标准里是强制要求的。

TDO是数据输出的接口。

所有要从特定的寄存器中输出的数据都是通过TDO接口一位一位串行输出的（由TCK驱动）。

Test Reset Input (TRST) ----可选项1这个信号接口在IEEE 1149.1标准里是可选的，并不是强制要求的。

TRST可以用来对TAPController进行复位（初始化）。

因为通过TMS也可以对TAP Controll进行复位（初始化）。

所以有四线JTAG与五线JTAG之分。

(VTREF) -----强制要求5接口信号电平参考电压一般直接连接Vsupply。

这个可以用来确定ARM的JTAG接口使用的逻辑电平（比如3.3V还是5.0V?）Return Test Clock ( RTCK) ----可选项2可选项，由目标端反馈给仿真器的时钟信号,用来同步TCK 信号的产生,不使用时直接接地。

9针串口引脚定义串口是一种用于将数据传输从一台设备到另一台设备的通信接口。

在计算机领域，串口一般是通过9针的串口接口进行连接的。

每个针脚都有特定的功能，下面是对9针串口引脚定义的相关参考内容。

1. 引脚1 - DCD (Data Carrier Detect) 数据载波侦听：数据载波侦听用于检测是否有电话连接。

当检测到电话信号时，DCD引脚产生高电平。

2. 引脚2 - RXD (Receive Data) 接收数据：RXD引脚用于接收从外部设备发送的数据。

外部设备通过该引脚将数据发送到计算机。

3. 引脚3 - TXD (Transmit Data) 发送数据：TXD引脚用于将数据从计算机发送到外部设备。

计算机通过该引脚将数据传输给外部设备。

4. 引脚4 - DTR (Data Terminal Ready) 数据终端就绪：数据终端就绪用于告知外部设备计算机已经准备好进行通信。

5. 引脚5 - GND (Ground) 地线：GND引脚用于连接计算机和外部设备的地线，以确保正常的数据传输。

6. 引脚6 - DSR (Data Set Ready) 数据集就绪：数据集就绪用于告知计算机外部设备已经准备好进行通信。

7. 引脚7 - RTS (Request to Send) 请求发送：请求发送用于告知外部设备计算机要发送数据。

8. 引脚8 - CTS (Clear to Send) 清除发送：清除发送用于告知计算机外部设备已经准备好接收数据。

9. 引脚9 - RI (Ring Indicator) 振铃指示器：振铃指示器用于告知计算机外部设备正在接收来自电话线的电话信号。

以上是9针串口引脚的功能定义，它们构成了传输数据所需的基本接口。

通过合理利用这些引脚，我们可以实现计算机与外部设备之间的数据传输和通信。

各种接口针脚定义RJ45接口信号定义，以及网线连接头信号安排以太网 10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)以太网 100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。

RS-232接口引脚定义RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口，严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。

DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。

9针串口引脚定义9针串口引脚定义是指一种用于数据传输和通信的接口，通常用于连接计算机和外部设备，如调制解调器、打印机、传感器等。

这篇文章将详细介绍9针串口引脚的定义和功能。

首先，我们来看一下9针串口引脚的标准定义和编号：1. 引脚1（CD）：Carrier Detect，表示调制解调器是否检测到信号载波。

2. 引脚2（RXD）：Receive Data，接收数据线，用于接收来自外部设备的数据。

3. 引脚3（TXD）：Transmit Data，发送数据线，用于将数据发送给外部设备。

4. 引脚4（DTR）：Data Terminal Ready，表示终端设备准备好接收和发送数据。

5. 引脚5（GND）：Ground，地线，用于连接设备的共地引脚。

6. 引脚6（DSR）：Data Set Ready，表示数据设置准备好，通知终端设备可以开始通信。

7. 引脚7（RTS）：Request to Send，发送请求线，用于请求发送数据。

8. 引脚8（CTS）：Clear to Send，清除发送线，表示终端设备准备好接收数据。

9. 引脚9（RI）：Ring Indicator，表示调制解调器是否检测到电话线上的铃声。

这些引脚的定义使得计算机和外部设备之间可以进行双向数据传输和通信。

其中，引脚2（RXD）用于接收设备发送的数据，引脚3（TXD）用于发送数据给设备，引脚7（RTS）和引脚8（CTS）用于进行硬件流控制，引脚9（RI）用于检测电话线上的铃声。

在实际应用中，我们可以利用9针串口进行各种操作和通信。

例如，我们可以使用串口连接打印机，通过发送打印指令实现打印功能；我们还可以通过串口与传感器连接，接收传感器采集的数据，并进行相应的处理和分析。

此外，需要注意的是，9针串口引脚定义是标准定义，不同的制造商可能会有不同的配置和功能。

因此，在使用9针串口时，应该根据具体设备的说明书来确定引脚的功能和使用方式。

总结一下，9针串口引脚定义是一种常用的数据传输和通信接口，包括接收数据线、发送数据线、请求发送线、清除发送线等。
