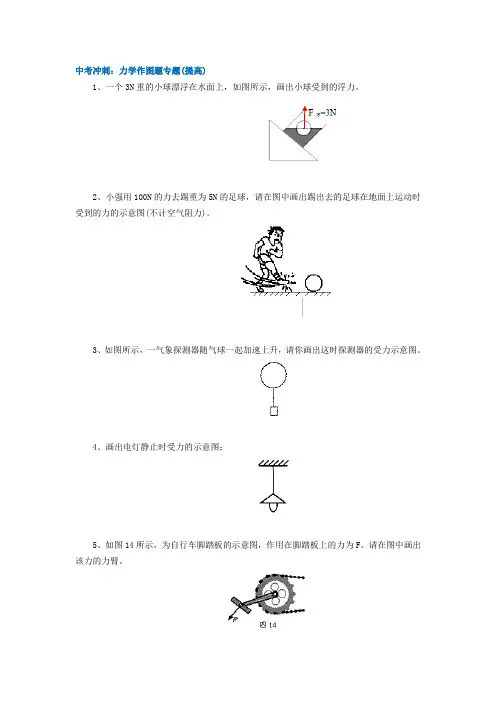

中考冲刺：力学作图题专题(提高)
1、一个3N重的小球漂浮在水面上，如图所示，画出小球受到的浮力。
2、小强用100N的力去踢重为5N的足球，请在图中画出踢出去的足球在地面上运动时受到的力的示意图(不计空气阻力)。
3、如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图。
4、画出电灯静止时受力的示意图：
5、如图14所示，为自行车脚踏板的示意图，作用在脚踏板上的力为F。请在图中画出该力的力臂。
6、如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f的示意图。
7、如图，均质杠杆OB可绕O点转动，请完成下列要求：
（1）画出力F的力臂l1；
（2）画出杠杆自重G的示意图，并画出G的力臂l2。
8、在不计机械自重和摩擦的情况下，用10 N的拉力不能刚好提起重20 N物体的简单机械是( )
A．一个动滑轮 B．一个定滑轮
C．杠杆 D．一个定滑轮和一个动滑轮组成的滑轮组
9、请你设计一个滑轮组，并画出组装图，具体要求如下：
(1)穿绕滑轮的绳子最大承受力是800N，需要挂重物的重力是3300 N(滑轮重及摩擦、绳重不计)；
(2)所用滑轮的个数最少。
10、如图是一种抽水马桶的水箱自动上水装置示意图，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水，请在图中作出力F1、F2的力臂L1、L2，O为支点。
答案与解析
1、【答案】如图所示
【解析】因为小球漂浮在水面上，因此小球受到的浮力和重力是一对平衡力，即F浮=G=3N；过小球的重心沿竖直向上的方向画一条带箭头的线段，用F浮表示，大小为3N；如图所示。
2、【答案】如图所示
【解析】踢出去的足球在地面上运动时受到重力和地面的支持力的作用。
3、【答案】如图所示

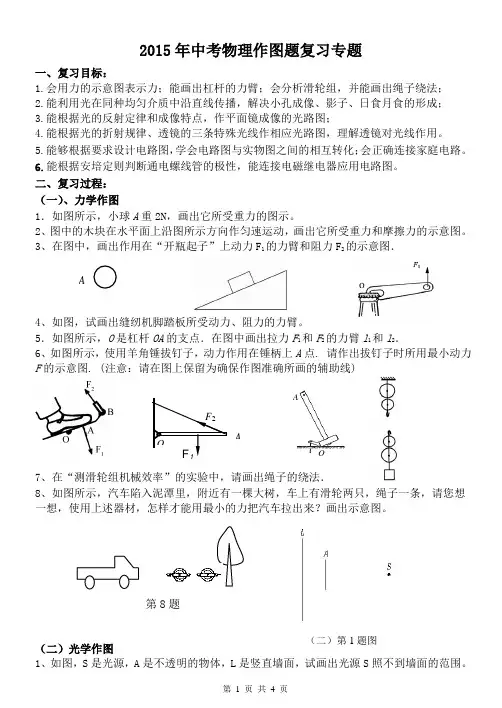

第 1 页 共 4 页 2015年中考物理作图题复习专题
一、复习目标：
1.会用力的示意图表示力；能画出杠杆的力臂；会分析滑轮组，并能画出绳子绕法；
2.能利用光在同种均匀介质中沿直线传播，解决小孔成像、影子、日食月食的形成；
3.能根据光的反射定律和成像特点，作平面镜成像的光路图；
4.能根据光的折射规律、透镜的三条特殊光线作相应光路图，理解透镜对光线作用。
5.能够根据要求设计电路图，学会电路图与实物图之间的相互转化；会正确连接家庭电路。
6.能根据安培定则判断通电螺线管的极性，能连接电磁继电器应用电路图。
二、复习过程：
（一）、力学作图
1．如图所示，小球A重2N，画出它所受重力的图示。
2、图中的木块在水平面上沿图所示方向作匀速运动，画出它所受重力和摩擦力的示意图。
3、在图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
4、如图，试画出缝纫机脚踏板所受动力、阻力的力臂。
5．如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2．
6、如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)
7、在“测滑轮组机械效率”的实验中，请画出绳子的绕法．
8、如图所示，汽车陷入泥潭里，附近有一棵大树，车上有滑轮两只，绳子一条，请您想一想，使用上述器材，怎样才能用最小的力把汽车拉出来？画出示意图。
（二）光学作图
1、如图，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围。 A
O A
A O F1
F2
第8题（二）第1题图 第 2 页 共 4 页 2．如图所示，一束光线AO从空气斜射到水面时发生反射和折射，在图中作出它的反射光线和折射光线．
3、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．
4、自行车的“尾灯”是由许多很小的角反射器组成的角反射器其实就是两个相互垂直的平面镜，如图所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.

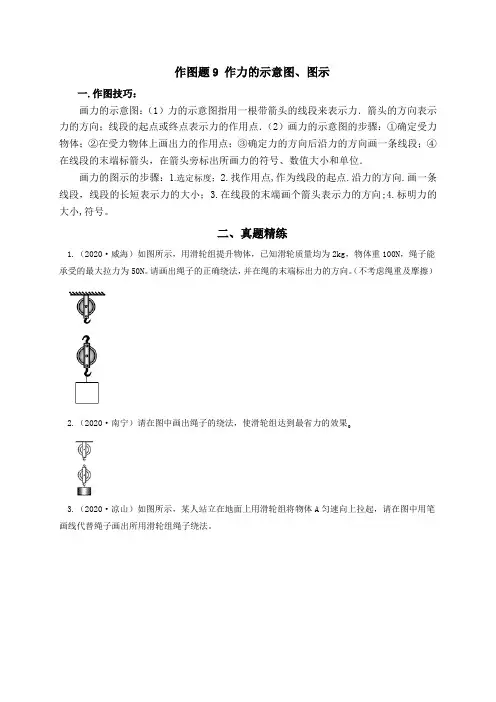

作图题9 作力的示意图、图示
一.作图技巧：
画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．
画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。
二、真题精练
1.（2020·威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。请画出绳子的正确绕法，并在绳的末端标出力的方向。（不考虑绳重及摩擦）
2.（2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡
3.（2020·凉山）如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。
4.（2017九上·灌南期中）站在地面上的人想用尽可能小的力提升水桶。请在图中画出滑轮组绳子的绕法。
5.（2017八下·南江期末）小华和他的兴趣小组利用如图所示的滑轮组进行实验，人以600N的力向下拉绕在滑轮组上的绳子的一端，10秒钟绳端移动了1.5m，重物上升0.5m，请画出小华兴趣小组所用滑轮组的绕线情况。
6.（2017八下·鄂州期末）请你用笔画线代替细线，按图中要求将两个滑轮连接成滑轮组．
7.（2017八下·抚宁期末）建筑工地上，工人师傅将如图丙所示的滑轮装配成最省力的滑轮组，利用它站在地面上向下拉绳提升重物．请在图中画出滑轮组的绕线．
8.（2017八下·抚宁期末）站在地面上的人想用尽可能小的力提升水桶．请在图中画出滑轮组绳子的绕法．
9.（2017八下·岳池期末）小阳站在地面上，要利用两个滑轮组装成的滑轮组将重物提升到楼上．请在图中画出最省力的滑轮组绕绳方法． 10.（2017八下·永登期末）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法．
1

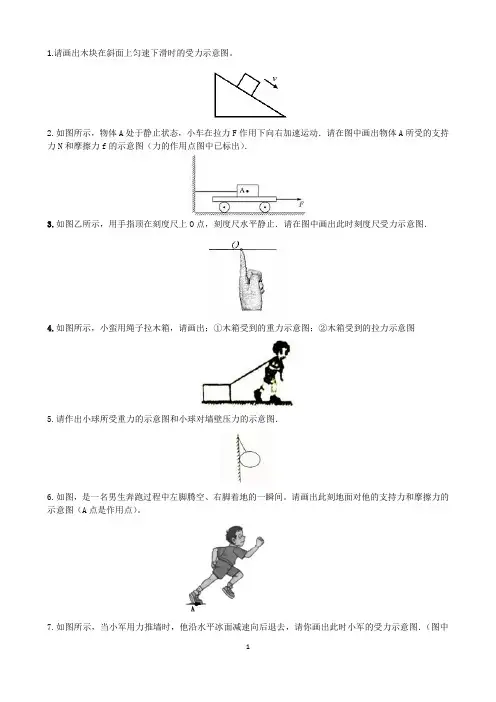

1.请画出木块在斜面上匀速下滑时的受力示意图。
2.如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．
3.如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．
4.如图所示，小蛮用绳子拉木箱，请画出；①木箱受到的重力示意图；②木箱受到的拉力示意图
5.请作出小球所受重力的示意图和小球对墙壁压力的示意图．
6.如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间。请画出此刻地面对他的支持力和摩擦力的
示意图（A点是作用点）。
7.如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中2
黑点表示重心）
8.如图乙所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．
9.在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒乓球将悬浮在漏斗里。请你画出此时乒乓球受力的示意图。
10.如图，一木块漂浮在水面上，请画出它所受的重力示意图。
11.如图所示，画出动力F的力臂。
12.图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图。

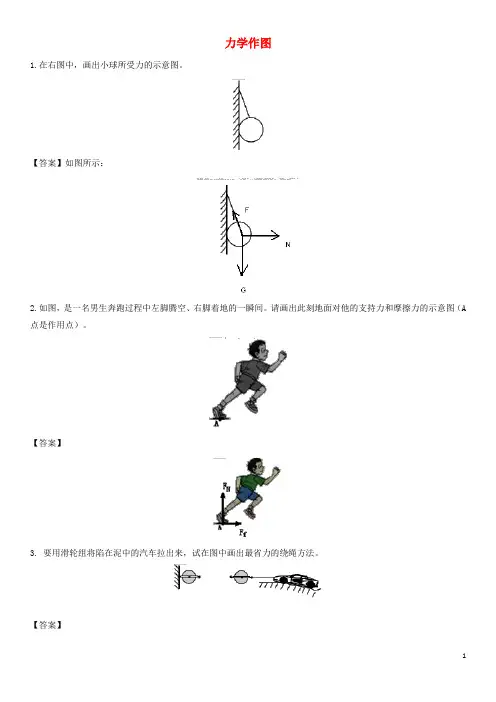

1 力学作图
1.在右图中，画出小球所受力的示意图。
【答案】如图所示：
2.如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间。请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）。
【答案】
3. 要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
【答案】 2
4. 作图题
（1）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂l1、l2。
（2）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2。
（3）已知如图所示方框内有一个动滑轮，方框下挂一重物G,上有一拉力F，要使F=2G,请你画出方框内滑轮的正确绕法。（不计绳重，动滑轮的重和摩擦）
5. 图1所示传送带上有一个物体M，质量为2kg ,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在图1中画出M受力的示意图．
【答案】
6.请在图中画出苹果受到重力的示意图．
【答案】如下图所示 3
7.如图所示，请画出所受的重力G和球对墙面的压力F的示意图．
【答案】如下图所示
8.如图所示，请画出所受的重力G和球对墙面的压力F的示意图．
【答案】如下图所示
9.踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图． 4
【答案】如下图所示
10.如图 所示，小蛮用绳子拉木箱，请画出；①木箱受到的重力示意图；②木箱受到的拉力示意图
【答案】
如图：
11.如图所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．
【答案】如下图所示 5
12. 如图所示有一弯曲杠杆AOBC，O为支点，请作出F2的力臂和能使杠杆平衡的最小的力F1。
【答案】
中考作图专题之力学作图题
一、画重力
1 如图 1—1所示木块放在墙角请画出它受到的重力示意图
1.1如图 1—2所示，为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图
1.2 如图所示，为空中飞行的足球，请在图中画出球所受重力的示意图
1.3 如图所示，为一个质地均匀的铜环，请画出它的重力示意图
1.4 如图所示，小球从A经过B到达C的过程中，作出小球经过B点时重力示意图
1.5 如图 1—6所示作出地球表面飞机重力示意图
二、画压力 2 如图 2—1所示作出各物体对墙面的压力示意图
2.1 如图 2—2所示画出小球对墙面压力示意图
三、画重力和浮力
3 如图 3—1所示完成两个乒乓球漂浮在水面上作出它受到的重力和浮力示意图
3.1 如图 3—2所示完成一个物体在水中上浮、悬浮、下沉它受到的重力和浮力示意图
四、画摩擦力
4 如图 4—1所示，用弹簧测力计以一定速度向右拉动木块，请作出该物体与地面之间的摩擦力
4.1 如图 4—2所示，一磁性粉笔擦紧贴在黑板上，请画出磁性粉笔擦与黑板之间的摩擦力
4.2 如图 4—3所示，一物块固定在斜面上，请画出物块与斜面之间的摩擦力示意图
4.3 如图 4—4所示，一物体以某一速度匀速在斜面向上滑动，请作出该物体与斜面之间的摩擦力
4.4 如图 4—5所示，一物体以某一速度匀速在斜面向下滑动，请作出该物体与斜面之间的摩擦力
4.5 如图 4—6所示，一物块在传送带带动下做匀速向右运动，当传送带突然加速时请画出此时物块与传送带之间的摩擦力
4.6 如图 4—7所示，一物块在传送带带动下做匀速向右运动，当传送带突然减速时请画出此时物块与传送带之间的摩擦力
五、画拉力
5 如图 5—1所示请作出向右100N拉车的力
5.1 如图 5—2所示画出作用小船上与水平方向成30°角，大小为200N沿斜上方拉小船的力
六、画受力（一个或多个 注意平衡力和非平衡力）

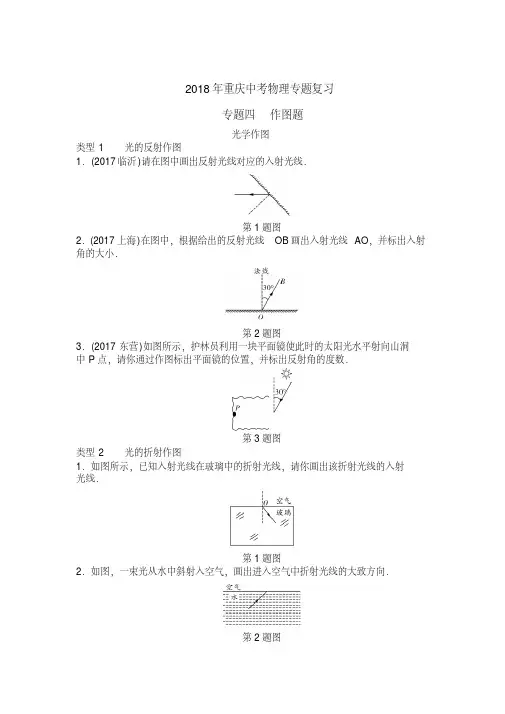

2018年重庆中考物理专题复习
专题四作图题
光学作图类型1光的反射作图
1．(2017临沂)请在图中画出反射光线对应的入射光线．
第1题图
2．(2017上海)在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．
第2题图
3．(2017东营)如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．
第3题图
类型2光的折射作图
1．如图所示，已知入射光线在玻璃中的折射光线，请你画出该折射光线的入射光线．
第1题图2．如图，一束光从水中斜射入空气，画出进入空气中折射光线的大致方向．
第2题图
3．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区
分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．
第3题图类型3透镜作图
1．(2017滨州)请画出图中入射光线对应的折射光线
第1题图
2．(2017兰州)画出图中从S点射出的两条入射光线经过透镜后的折射光线．
第2题图
3．如图，请在图中虚线框内画出适当类型的透镜．
第3题图
4．(2017广安)请在图中方框内添上合适的光学元件．
第4题图力学作图类型1画指定力的示意图
1．(2017苏州)如图所示，画出静止在水平桌面上的物体受到重力G的示意图．
第1题图
2．如图所示，在水平桌面上用手指压铅笔尖，画出铅笔尖对手指弹力的示意图．
第2题图3．(2016建设兵团)一位同学沿水平方向用60 N的力推箱子，请画出木箱受到的推力示意图．
第3题图
4．(2017雅安)如图所示，是单摆在自由摆动过程中，向右摆到最高点时的情景，请在图中作出小球受到的重力G和摆绳对它的拉力F的示意图．
第4题图
5．(2017重庆南开模拟)作出斜面上静止的物体对斜面的压力和物块所受的摩擦力示意图．
第5题图类型2画杠杆的力臂
1．(2017临沂)如图所示，O是杠杆OA的支点，请画出拉力F的力臂．

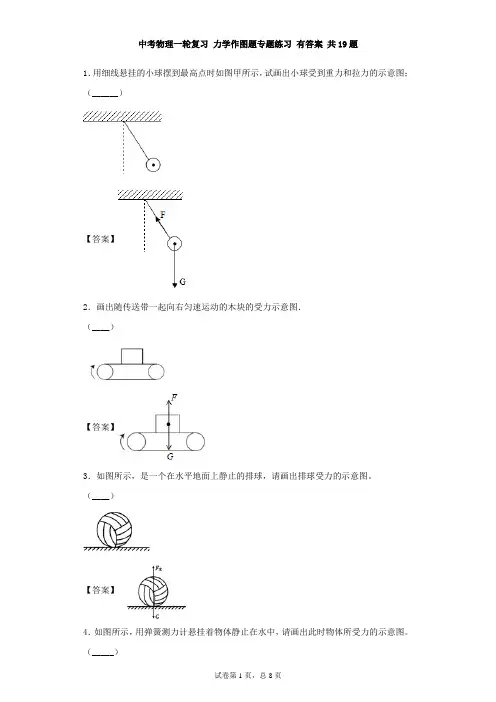

试卷第1页，总8页 中考物理一轮复习 力学作图题专题练习 有答案 共19题
1．用细线悬挂的小球摆到最高点时如图甲所示，试画出小球受到重力和拉力的示意图；
（______）
【答案】
2．画出随传送带一起向右匀速运动的木块的受力示意图．
（____）
【答案】
3．如图所示，是一个在水平地面上静止的排球，请画出排球受力的示意图。
（____）
【答案】
4．如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图。
（_____） 试卷第2页，总8页
【答案】
5．如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
（_____）
【答案】
6．如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。
（______） 试卷第3页，总8页 【答案】
7．如图所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态．在图中画出铅笔所受弹力的示意图．
【答案】如下图所示
8．如图所示，物体沿斜面向上滑动，请画出物体所受重力G、支持力F的示意图（O为物体重心）
（________）
【答案】
试卷第4页，总8页 9．如图所示，物体A沿光滑的斜面下滑，画出物体A所受的力的示意图。
（_____）
【答案】
10．如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。
（_____）
【答案】
11．利用滑轮组提升物体A，请用笔画线代替绳子，在图中画出最省力的绳子绕法及物体A所受重力的示意图。
（___________） 试卷第5页，总8页 【答案】
12．图甲是汽车上的手动刹车装置，为防止车移动需要把刹车杆拉起。刹车杆相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，F2是杠杆受到的阻力。请在图乙中画出杠杆平衡时的阻力臂l2、作用在A点的最小动力F1及其动力臂l1
【答案】
13．如图所示，请画出小球在水中上浮过程中的受力示意图。
中考专题演练

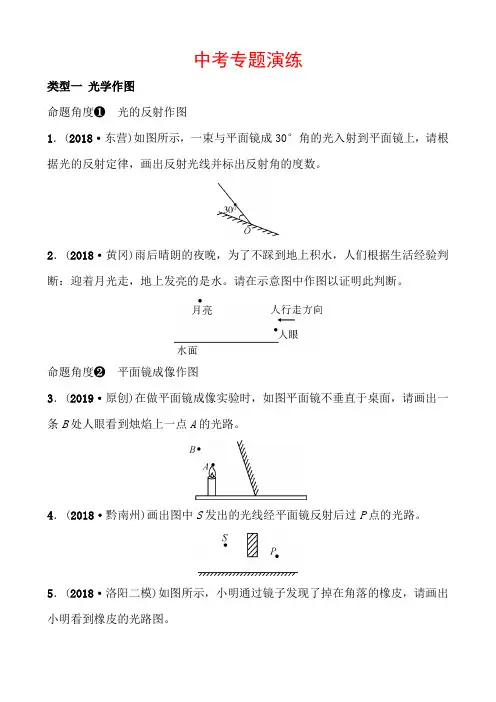

类型一 光学作图
命题角度❶ 光的反射作图
1．(2018·东营)如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。
2．(2018·黄冈)雨后晴朗的夜晚，为了不踩到地上积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断。
命题角度❷ 平面镜成像作图
3．(2019·原创)在做平面镜成像实验时，如图平面镜不垂直于桌面，请画出一条B处人眼看到烛焰上一点A的光路。
4．(2018·黔南州)画出图中S发出的光线经平面镜反射后过P点的光路。
5．(2018·洛阳二模)如图所示，小明通过镜子发现了掉在角落的橡皮，请画出小明看到橡皮的光路图。
6．(2019·原创)小玲在某商场买鞋，她选了一款新鞋在竖直的“试鞋镜”前试穿，如图所示。请画出小玲的眼睛(A点)能看到自己新鞋(B点)像的光路图。
7．(2018·柳州)如图所示，一只蜻蜓(用A点表示)停在水池上方，请在图中标出蜻蜓所成的像A′(要求保留作图痕迹)。
命题角度❸ 光的折射作图
8．(2018·新疆)根据图中的入射光线和法线，画出对应折射光线的大致方向。
9．(2018·盘锦)请画出：①折射光线的大致方向、标出折射角α；②经光滑墙壁反射后的反射光线。
10．(2018·成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
命题角度❹ 透镜作图
11．(2018·娄底)将图中的光路图补充完整。
12．(2018·焦作一模)如图所示，平行于主光轴的入射光线经透镜折射后，再经平面镜反射。请画出其光路图。
13．(2018·凉山州)如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号。
类型二 力学作图
命题角度❶ 画已知力的示意图

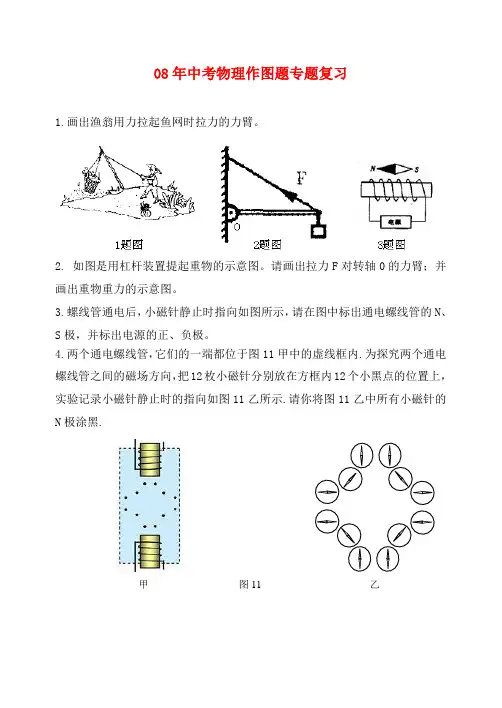

08年中考物理作图题专题复习
1.画出渔翁用力拉起鱼网时拉力的力臂。
2. 如图是用杠杆装置提起重物的示意图。请画出拉力F对转轴0的力臂；并画出重物重力的示意图。
3.螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。
4.两个通电螺线管，它们的一端都位于图11甲中的虚线框内.为探究两个通电螺线管之间的磁场方向，把12枚小磁针分别放在方框内12个小黑点的位置上，实验记录小磁针静止时的指向如图11乙所示.请你将图11乙中所有小磁针的N极涂黑.
图11 甲 乙
5．根据平面镜成像特点 , 在图 6 中画出物体 AB 在平面镜 MN 中所成的像A'B' 。
6．重为6牛的小球用细线悬挂在天花板上，用力的图示法在图7中画出它所受的重力G。
7．在图 8 中 的里填上适当的电表符号，使之成为正确的电路图。
8．在图 9 中，标出通电螺线管和小磁针的
N、S 极及磁感线的方向。
9.用笔画线，将图4中的器材连成电路。（要求：两灯并联，开关控制两盏灯）
10．(1)画出图9中的入射光线．(2)画出图10中力F的力臂．
图9 图10
(3)如图11所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图12中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)
图11 图12
11.按要求作图
（1）弹簧测力计所挂的钩码重力是2N,在图中用箭头标出弹簧测力计指针所在位置．
（2）温度计显示的温度是一10℃，请画出温度计此时的液柱高度．
（3）电压表接线柱连接如图所示．此时电压表的读数为2.5V在图中画出电压表指针所指的位置． （4）画出发光点S发出的光线经平面镜反射后过图中P点的光路图
12．小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．

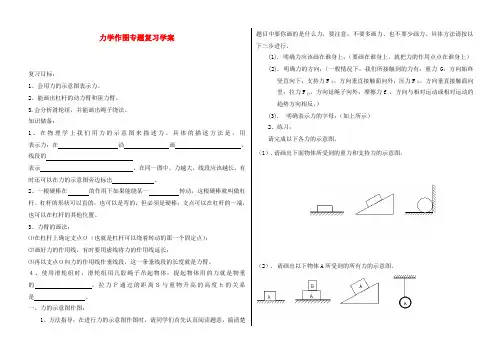

力学作图专题复习学案
复习目标：
1、会用力的示意图表示力。
2、能画出杠杆的动力臂和阻力臂。
3.会分析滑轮组，并能画出绳子绕法。
知识储备：
1、在物理学上我们用力的示意图来描述力。具体的描述方法是，用
表示力：在 沿 画 ，线段的
表示 ，在同一图中，力越大，线段应该越长。有时还可以在力的示意图旁边标出 。
2、一根硬棒在 的作用下如果能绕某一 转动，这根硬棒就叫做杠杆。杠杆的形状可以直的，也可以是弯的，但必须是硬棒；支点可以在杠杆的一端，也可以在杠杆的其他位置。
3、力臂的画法：
⑴在杠杆上确定支点Ｏ（也就是杠杆可以绕着转动的那一个固定点）；
⑵画好力的作用线，有时要用虚线将力的作用线延长；
⑶再以支点Ｏ向力的作用线作垂线段，这一条垂线段的长度就是力臂。
４、使用滑轮组时，滑轮组用几股绳子吊起物体，提起物体用的力就是物重的 。拉力Ｆ通过的距离Ｓ与重物升高的高度ｈ的关系是 。
一、力的示意图作图：
1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。具体方法请按以下三步进行。
(1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）
(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G，方向始终竖直向下；支持力F支，方向垂直接触面向外；压力F压，方向垂直接触面向里；拉力F拉，方向延绳子向外；摩擦力f ，方向与相对运动或相对运动的趋势方向相反。）
1
中考物理力学作图题专题训练
1、如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动。请画出这个物块的受力示意图。
2、用毛皮摩擦两橡胶块，然后将它们放在绝缘平面上，画出A对B的作用力的示意图。
3、下图中小球重10N，画出它对墙壁压力的示意图。
4、图为一实心铜球置于水中放手后的情形，请画出图中位置铜球受力示意图。
5、如图所示，O是均匀杠杆OA的支点，所挂物体的重力为G，请在图中画出物体所受重力的示意图及拉力F的力臂。
6、物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小。 2
7、下图所示的杠杆中，动力的力臂用表示，图中所画力臂正确的是( )
8、在下图中，画出各力的力臂。
9、用如图所示的滑轮组提升重物，请画出最省力的滑轮组绕线。
10、如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2。
3
1、【答案】如图所示
【解析】由于物体A和传送带一起匀速运动，相对静止，所以A不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，作图时应注意两条线段长度要相等；如图所示。
2、【答案】如图所示
【解析】用毛皮摩擦两橡胶块带同种电荷，相互排斥，所以A对B的作用力水平向右。
3、【答案】如图所示
【解析】小球对墙壁压力作用在小球与墙壁的接触面上，垂直于墙壁。
4、【答案】如图所示
【解析】铜的密度比水大，因此铜球在水中下沉，浮力小于重力；过球心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段，分别用符号G和F浮表示；注意表示重力线段比表示浮力的线段要长些；如图所示。
5、【答案】如图所示 4
6、【答案】如图所示
【解析】木块在竖直方向上，受到重力和摩擦力的作用，由于木块处于静止状态，所以摩擦力与重力是一对平衡力，大小相等，方向相反，即物体受到墙面的摩擦力f=G=100N，方向竖直向上。过物体的重心沿竖直向上的方向画一条带箭头的线段，大小为100N。
教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》。一万余个精品课件、几万套精品教案、试卷，让您的每一节课都能在这里找到合适的教学资源。 2012年中考物理复习—力学作图题
拟题：王维华
一、知识回顾
1、力的
、
和
叫做力的三要素。
2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的 ，线段的起点或终点表示力的 ，在同一个图中，力越大，线段应该越 。有时还可以在力的示意图旁用数字和单位标出力的 。
3、物体由于 而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的 而使物体受到的力叫重力。重力的方向是 ，重力的作用点在 。
6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种 相对运动的力，这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向 。
8、一个物体在两个力的作用下，如果保持 状态或 状态，我们就说这两个力平衡。
9、二力平衡的条件是 。
10、杠杆绕着 的点叫做支点；使杠杆转动的力叫 ；阻碍杠杆转动的力叫 。
11、通过力的作用点沿力的 所画的直线叫做力的作用线。
12、从支点到 叫动力臂；从支点到 叫阻力臂。
13、杠杆的平衡条件是 。
14、使用滑轮组时，若有n段绳子吊着动滑轮和重物，则绳的自由端移动的距离是重物移动距离的 倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的 。
专题六 力学作图专题复习学案
复习目标：
1、会用力的示意图表示力。
2、能画出杠杆的动力臂和阻力臂。
3.会分析滑轮组，并能画出绳子绕法。
知识储备：
1、在物理学上我们用力的示意图来描述力。具体绕的描述方法是，用
表示力：在
沿
画 ，线段的 表示 ，在同一图中，力越大，线段应该越长。有时还可以在力的示意图旁边标出 和 。
2、一根硬棒在 的作用下如果能绕某一 转动，这根硬棒就叫做杠杆。杠杆的形状可以直的，也可以是弯的，但必须是硬棒；支点可以在杠杆的一端，也可以在杠杆的其他位置。
3、力臂的画法：
⑴在杠杆上确定支点Ｏ（也就是杠杆可以绕着转动的那一个固定点）；
⑵画好力的作用线，有时要用虚线将力的作用线延长；
⑶再以支点Ｏ向力的作用线作垂线段，这一条垂线段的长度就是力臂。
４、使用滑轮组时，滑轮组用几股绳子吊起物体，提起物体用的力就是物重的
。拉力Ｆ通过的距离Ｓ与重物升高的高度ｈ的关系是 。
一、力的示意图作图：
1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。具体方法请按以下三步进行。
(1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）
(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G，方向始终竖直向下；支持力F支，方向垂直接触面向外；压力F压，方向垂直接触面向里；拉力F拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。）
第1页 共7页 力学作图专题复习学案
复习目标：
1、会用力的示意图表示力。
2、能画出杠杆的动力臂和阻力臂。
3.会分析滑轮组，并能画出绳子绕法。
知识储备：
1、在物理学上我们用力的示意图来描述力。具体绕的描述方法是，用
表示力：在
沿
画 ，线段的 表示 ，在同一图中，力越大，线段应该越长。有时还可以在力的示意图旁边标出 和 。
2、一根硬棒在 的作用下如果能绕某一 转动，这根硬棒就叫做杠杆。杠杆的形状可以直的，也可以是弯的，但必须是硬棒；支点可以在杠杆的一端，也可以在杠杆的其他位置。
3、力臂的画法：
⑴在杠杆上确定支点Ｏ（也就是杠杆可以绕着转动的那一个固定点）；
⑵画好力的作用线，有时要用虚线将力的作用线延长；
⑶再以支点Ｏ向力的作用线作垂线段，这一条垂线段的长度就是力臂。
４、使用滑轮组时，滑轮组用几股绳子吊起物体，提起物体用的力就是物重的 。拉力Ｆ通过的距离Ｓ与重物升高的高度ｈ的关系是 。
一、力的示意图作图：
1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。具体方法请按以下三步进行。
(1).3046629 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）
(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G，方向始终竖直向下；支持力F支，方向垂直接触面向外；压力F压，方向垂直接触面向里；拉力F拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。）
1 2019物理力学作图与实验专题复习
专题一 作图题
1. 一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图中用力的示意图法画出这个拉力。（作用点在A点）
2.作出斜面上匀速运动小木块的受力示意图。
3.物体随水平传送带匀速移动，作出物体所受力的示意图。
4.如图所示，A物体放置在B物体上，A物体随着B物体在外力F的
作用
下，由静止开始运动。
5.请画出A物体所受摩擦力f和B物体所受重力G的示意图 （其中G>f）。
6.请分别画出如图35所示下列各图中杠杆的动力臂和阻力臂。
7. 画出使杠杆AB在图所示位置静止时，需在A点加一个力F，要使这个力最小，请在图上画出F的示意图，并标明它的力臂。
8.找出下图中的阻力臂l2，并画出最小的动力F1。
9.按要求串绕滑轮组。（起作用的绳子根数分别是2、3、4、4）
10.车子陷在坑里，画出图中滑轮组拖车的最佳绕法。
2 专题二 实验题
1.小明用弹簧测力计、粗糙程度均匀的水平桌面、砝码和木块等实验器材来探究滑动摩擦力大小与压力大小的关系。
（1）小明用图甲所示的实验装置进行实验，要想知道滑动摩擦力的大小，应该使木块在水平桌面上做 运动；此时滑动摩擦力大小为 N。
（2）分析本实验误差产生的原因，请写出其中1条： 。
（3）根据图乙给出的数据点画出f-F压关系图象；依据f-F压关系图象，思考当F压=6N时如何确定滑动摩擦力的f大小，在图乙中纵坐标轴上用字母A标记f大小的位置并留下作图痕迹。
（4）自行车刹车时，捏手刹用的力越大，车子停的越快的原因是 。
2.如图甲所示是小张“探究物体的动能与哪些因素有关”的实验装置。
（1）小张让大小不同的实心钢球从同一斜面上相同的高度处由静止滚下，在水平面上运动并推动木块移动，是为了探究动能大小与 的关系；
试卷第1页，共4页 2023年中考物理专题复习：力学作图题
1．如图所示，轻质杠杆在力F₁、F₁的作用下处于平衡状态。O点为支点，l₁为F₁的力臂，请在图中画出F₁的力臂l₁和力F₁。
2．按要求作图（请保存作图痕迹），图为在粗糙的水平面上滚动的小球，在图中画出小球所受力的示意图。
3．在图中，小球受到绳子的拉力为2N，画出小球受到拉力和重力的示意图。
4．如图所示，小球悬浮在水中，请画出小球的受力示意图。
5．如图所示，足球在水平草地上向右减速滚动，请画出足球水平方向所受力的示意图。（要求：力的作用点画在足球的重心）
6．将下图中的滑轮组装为最省力的情形。 试卷第2页，共4页
7．如图甲，A、B两块木块在两边墙壁的挤压下，保持静止，请你在图乙中画出木块A所受的力的示意图。
8．如图所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。
9．习总书记在长春召开的振兴东北地区等老工业基地座谈会上的一段讲话：“振兴东北老工业基地已到了滚石上山、爬坡过坎的关键阶段，国家要加大支持力度，东北地区要增强内生发展活力和动力，精准发力，扎实工作，加快老工业基地振兴发展”。小明同学想：“滚石上山”怎么才最省力呢？于是设计了一个滚球上台阶的模型。如图所示，请你在图中帮小明画出把圆球滚上台阶所需最小力F的示意图及对应的力臂L。（图中阻力G已给出）
10．如图所示，重3N的小球从斜面上滚下，请在图中画出小球所受重力的示意图。 试卷第3页，共4页
11．如图，质量为0.3kg的小球静止在水中，请画出小球所受重力的示意图。
12．如图所示，一小球漂浮在水面上，请画出小球受到的浮力和重力的示意图。
13．在图中画出石头所受重力的示意图，并画出人在A点施加最小力的力臂。
14．如图所示，请画出动力F的力臂。
15．如图是用羊角锤起钉的示意图，请在图中画出动力F的力臂l。
16．如图所示，画出力F对支点O的力臂l。 试卷第4页，共4页
17．如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出动力臂l1和独轮车所受重力的示意图 （O2为重心 ）。
18．如图所示是两人乘坐双人动力滑翔伞正在空中水平匀速直线飞行，设 O点为整个装置（包括人）的重心，图中已画出整个装置所受重力，请在图中用力的示意图将整个装置所受的力补画完整，并用相关字母表示出这些力。 答案第1页，共3页 参考答案：
1．
2．
3．
4．
5．
6． 答案第2页，共3页 7．
8．
9．
10．
11．
12． 答案第3页，共3页 13．
14．
15．
16．
17．
18．
