2016年中考物理专题五_作图题

作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。

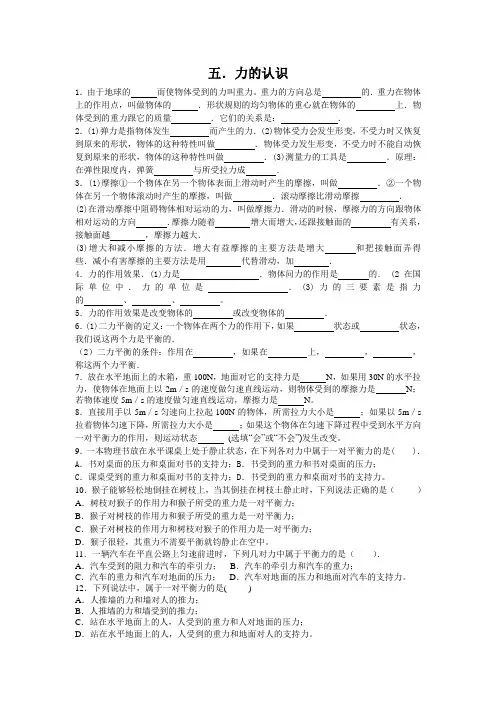

五．力的认识1．由于地球的而使物体受到的力叫重力。

重力的方向总是的．重力在物体上的作用点，叫做物体的．形状规则的均匀物体的重心就在物体的上．物体受到的重力跟它的质量．它们的关系是：．2．(1)弹力是指物体发生而产生的力．(2)物体受力会发生形变，不受力时又恢复到原来的形状，物体的这种特性叫做．物体受力发生形变，不受力时不能自动恢复到原来的形状，物体的这种特性叫做．(3)测量力的工具是．原理：在弹性限度内，弹簧与所受拉力成．3．(1)摩擦①一个物体在另一个物体表面上滑动时产生的摩擦，叫做．②一个物体在另一个物体滚动时产生的摩擦，叫做．滚动摩擦比滑动摩擦．(2)在滑动摩擦中阻碍物体相对运动的力，叫做摩擦力．滑动的时候，摩擦力的方向跟物体相对运动的方向．摩擦力随着增大而增大，还跟接触面的有关系，接触面越，摩擦力越大．(3)增大和减小摩擦的方法．增大有益摩擦的主要方法是增大和把接触面弄得些．减小有害摩擦的主要方法是用代替滑动，加．4．力的作用效果．(1)力是．物体问力的作用是的． (2在国际单位中．力的单位是．(3)力的三要素是指力的、、。

5．力的作用效果是改变物体的或改变物体的．6．(1)二力平衡的定义：一个物体在两个力的作用下，如果状态或状态，我们说这两个力是平衡的．（2）二力平衡的条件：作用在，如果在上，，，称这两个力平衡．7．放在水平地面上的木箱，重100N，地面对它的支持力是N，如果用30N的水平拉力，使物体在地面上以2m／s的速度做匀速直线运动，则物体受到的摩擦力是N；若物体速度5m／s的速度做匀速直线运动，摩擦力是N。

8．直接用手以5m／s匀速向上拉起100N的物体，所需拉力大小是；如果以5m／s 拉着物体匀速下降，所需拉力大小是；如果这个物体在匀速下降过程中受到水平方向一对平衡力的作用，则运动状态(选填“会”或“不会”)发生改变。

9．一本物理书放在水平课桌上处于静止状态，在下列各对力中属于一对平衡力的是( )．A．书对桌面的压力和桌面对书的支持力；B．书受到的重力和书对桌面的压力；C．课桌受到的重力和桌面对书的支持力；D．书受到的重力和桌面对书的支持力。

《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

13.根据光的传播方向，请在图中画出平面镜。

14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。

作图题5 根据实物图画电路图一．作图技巧：根据实物图画对应电路图的方法1.串联电路的画法：从电源的一极,按顺序依次画出各电路元件2.并联电路的画法：先确定分支点,并画出干路部分的电路,然后依次把各支路画在分支点间.3.注意事项:使用统一规定的器件符号。

②连线要横平、竖直,在转弯处画成直角③元件不能放在拐角。

二．真题精练1.（2020九上·珠海期中）用笔画代替导线完成图中电路的实物连接。

要求：两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,导线不能交叉________；在右边的方框内画出与图中对应的电路图________。

【答案】；【考点】根据实物图画电路图,实物的电路连接【解析】【解答】两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,所以开关和电流表应该在干路上,如下图所示：电路图应与实物图一一对应,如下图所示：【分析】并联电路中,各用电器在不同的支路上,电流表测量总电流时,串联在干路上；根据实物图,对应画出电路图。

2.（2020九上·花都期中）如图所示是玩具电风扇的连接电路,请在方框内画出对应的电路图。

电风扇可以用“ ”这样的符号表示。

【答案】解：如图所示;【考点】根据实物图画电路图【解析】【解答】由图可知,该电路中有电源、导线、开关、和电风扇,它们顺次连接,电路图如图所示：【分析】根据实物图的连接方式,画出电路图。

3.（2019九上·宁津月考）画出如图所示的实物电路的电路图。

【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】解：电流从正极出发经开关S开始分支,一支经灯泡L1；另一支经电流表,灯泡L2 , 然后两支汇合回到电源负极。

如图所示：【分析】根据实物图灯泡的连接方式画出对应的电路图。

4.（2019九上·海淀月考）如图所示是某同学连接的电路．请你根据他的实物连接图在虚线框内画出对应的电路图．【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】分析电路可知,开关S1在干路,S2与灯L1串联在一个支路,L2在一个支路,两灯并联,电路图如图所示：【分析】根据实物图,灯泡并联,干路上有开关,其中一个支路上有开关。

专题三作图题作图题是检测学生对知识的理解和掌握程度的一种题型，它主要体现在各个知识点的落实中，由于各部分知识的不同，所以对作图题的要求也就不同，但它们的共同特点就是让学生把相关的知识以图的形式展示出来。

初中物理的作图题主要可以分为光学作图题、力学作图题、电学作图题。

一、光学作图题光学作图题一般包括：光的反射定律、平面镜成像、折射定律、透镜的三条特殊光线等。

解答光学作图题首先要熟练掌握光传播的定律、规律，有关原理、性质等；其次要密切联系几何知识中的作图方法，将二者有机结合在一起学习；第三要注意作图中的细节，如法线、光线的延长线（或反向延长线）、虚像和辅助线要画成虚线、光线箭头的标注、垂直符号的标注等。

1.利用光的反射和折射规律作图步骤：（1）找入射点：光线与界面的交点。

（2）作法线：过入射点作垂直界面的虚线，并且标明垂足符号。

（3）根据要求作光线a、反射时，根据“反射角=入射角”做出入射光线或反射光线。

b、折射时已知入射光线，根据光线从空气中射入水中，折射光线偏向法线画出折射光线；或根据光线从水中射入空气中，折射光线偏离法线画出折射光线。

c、折射时已知折射光线，根据光线从空气中射入水中，折射光线偏向法线画出入射光线；或根据光线从水中射入空气中，折射光线偏离法线画出入射光线。

（4）已知入射光线和反射光线，求法线和反射界面：作入射光线和反射光线的角平分线即为法线（虚线），过入射光线和反射光线的交点作法线的垂线即为反射界面（实线、作垂足）。

2.平面镜成像（1）找平面镜的位置：由平面镜成像原理可知，物与像关于平面镜对称，则用虚线连接物与像的对应点，作连接虚线段的中垂线即为平面镜的位置（注意垂足符号）。

（2）确定像的位置：作点（或线段的两端点）关于平面镜的对称点，对称点（或对称点的连线）即为点（或线段）在平面镜中成的像。

其中点与对称点的连线用虚线，并注明垂足符号；对称点的连线也用虚线。

3.透镜的三条特殊光线（1）通过凸透镜的三条特殊光线：平行于主光轴的光线经凸透镜折射后通过焦点；通过焦点的光线折射后与主轴平行；通过光心的光线传播方向不改变。

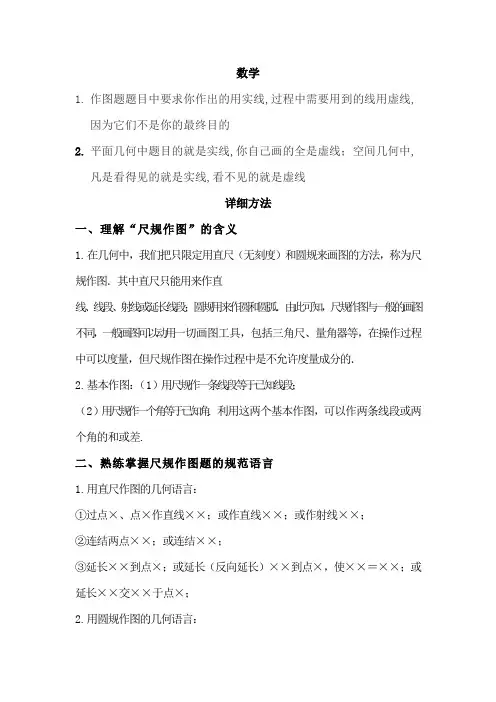

数学1.作图题题目中要求你作出的用实线,过程中需要用到的线用虚线,因为它们不是你的最终目的2.平面几何中题目的就是实线,你自己画的全是虚线；空间几何中,凡是看得见的就是实线,看不见的就是虚线详细方法一、理解“尺规作图”的含义1.在几何中，我们把只限定用直尺（无刻度）和圆规来画图的方法，称为尺规作图．其中直尺只能用来作直线、线段、射线或延长线段；圆规用来作圆和圆弧．由此可知，尺规作图与一般的画图不同，一般画图可以动用一切画图工具，包括三角尺、量角器等，在操作过程中可以度量，但尺规作图在操作过程中是不允许度量成分的．2.基本作图：（1）用尺规作一条线段等于已知线段；（2）用尺规作一个角等于已知角.利用这两个基本作图，可以作两条线段或两个角的和或差.二、熟练掌握尺规作图题的规范语言1.用直尺作图的几何语言：①过点×、点×作直线××；或作直线××；或作射线××；②连结两点××；或连结××；③延长××到点×；或延长（反向延长）××到点×，使××＝××；或延长××交××于点×；2.用圆规作图的几何语言：①在××上截取××＝××；②以点×为圆心，××的长为半径作圆（或弧）③以点×为圆心，××的长为半径作弧，交××于点×；④分别以点×、点×为圆心，以××、××的长为半径作弧，两弧相交于点×、×.三、了解尺规作图题的一般步骤尺规作图题的步骤：1.已知：当作图是文字语言叙述时，要学会根据文字语言用数学语言写出题目中的条件；2.求作：能根据题目写出要求作出的图形及此图形应满足的条件；3.作法：能根据作图的过程写出每一步的操作过程.当不要求写作法时，一般要保留作图痕迹.对于较复杂的作图，可先画出草图，使它同所要作的图大致相同，然后借助草图寻找作法.在目前，我们只要能够写出已知，求作，作法三步（另外还有第四步证明）就可以了，而且在许多中考作图题中，又往往只要求保留作图痕迹，不需要写出作法，可见在解作图题时，保留作图痕迹很重要.四、基本作图最基本,最常用的尺规作图,通常称基本作图。

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。

3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。

4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

用给出的元件符号画出符合要求的电路图。

6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。

7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。

8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。

9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。

10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。

（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。

12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。

13.图中，将插座和控制插座的开关正确接入家庭电路中。

14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。

15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

2016年广东省初中毕业生学业考试物理卷一、单项选择题（本大题共7小题，每小题3分，共21分1、以下微观粒子按空间尺度由小到大排序正确的是（）A、原子、原子核、质子B、质子、原子核、原子C、原子核、质子、原子D、原子、质子、原子核2、下列能源属于可再生能源的是（）A、风能B、天然气C、核能D、石油3、下列光学现象与规律不相符的是（）A、钢笔“错位”B、手影C、海市蜃楼D、水中倒影-----光的折射----光的直线传播----光的反射----光的反射4、关于声现象的说法正确的是（）A、利用超声波排除人体内的结石是利用声波传递信息B、调节小提琴琴弦的松紧程度主要目的是改变音色C、房间的窗户安装双层玻璃是在声源处减弱噪声D、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A、煤气的燃烧过程是内能转化为化学能B、煤气燃烧充分，它的热值越大C、水的温度越高，水分子运动越剧烈D、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（）A、乙物质的密度比水大B、体积为50 cm2的乙物质的质量为35 gC、质量为25 g的甲物质的体积为30 cm3D、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A、向下移动B、向上移动C、静止不动D、无法确定二、填空题（本大题7小题，每空1分，共21分）8、常用的温度计是根据液体的原理制成的，如题8-1图所示的温度计的一段截图，读数是℃。

如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。

9、请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致；在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低。

《家庭电路作图》一、作图题1.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。

2.请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

3.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

4.声控开关在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。

请按题意将图中的电路连接完整。

5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

6.请将图中的开关、电灯和三孔插座接入家庭电路中。

要求：开关控制电灯，插座单独使用。

7.如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

8.如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。

9.如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式．10.用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．11.如图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线。

12.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。

2016年河南省普通高中招生考试试卷物理本试卷满分70分，考试时间60分钟。

一、填空题（本题共6小题，每空1分，共14分）1.中华民族有着悠久的历史，古代就有许多对自然现象的观察和记载，“司面之杓，投之于地，其柢指南”是由于受到作用，“削冰令圆，举以向日，可生火”是由于凸透镜对光具有作用。

2.手机是现代最常用的通信工具，手机之间是利用传递信息的，人们在不同场合需要选择不同的音量，改变的是手机声音的。

接听电话时能辨别不同的人，是因为不同人说话时的不同。

3.用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带电。

如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带电。

4.将一瓶质量为0.5kg，温度为25℃的纯净水放入冰箱，一段时间后纯净水的温度降低到5℃，则这瓶纯净水的内能减少了J，这是通过的方式改变了水的内能。

（水的比热容c=4.2J×103/(kg •℃)）5.在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知。

在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出R x＝，R x的电功率P x＝。

6.物理知识是对自然现象的概括总结，以广泛应用于生活和技术当中，请联系表中的相关内容填写表中空格。

自然现象物理知识实际应用物体具有惯性跳远时利用助跑提高成绩雄鹰展开翅膀在空中滑翔飞机的机翼水沸腾时水蒸气冲起壶盖内能转化为机械能二、选择题（本题共8小题，每小题2分，共6分。

第7~12题每小题只有一个选项符合题目要求，第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）7.如图所示是某种物质温度随时间变化的图像。

该图像描述的过程可能是（）A.蜡的熔化B.海波的熔化C.水的凝固D.玻璃的凝固8.图是近视眼和远视眼的成因示意图，下列说法正确的是（）A.甲是远视眼，应佩戴凹透镜矫正B.甲是远视眼，晶状体折光能力较弱C.乙是近视眼，应佩戴凸透镜矫正D.乙是近视眼，晶状体折光能力较弱9.下列说法正确的是（）A.物理学规定正电荷定向移动的方向为电流方向B.导体的电阻由导体的长度、横截面积和电压决定C.导线用铜制造是利用了铜具有较好的导热性D.遥感卫星利用物体辐射的紫外线拍摄地面情况10.如图是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A ．灯泡和两孔插座是串联的B ．试电笔接触M 点，氖管不发光C ．开关和三孔插座的连接都是错误的D ．试电笔插人两孔插座的左孔，氛管发光11.如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入装有红色水的玻璃瓶中，从管口向瓶内吹入 少量气体后，瓶内的水沿下端管口上升的高度为h 。

中考物理实验复习专题五（热学）实验专题五（热学）1．小文同学学习了燃料的热值，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。

加热时间t/min0123456甲杯水温/℃25272932343638乙杯水温/℃25262728293031他实验时组装如图所示的两套规格完全相同的装置，并每隔1min记录了杯中水的温度。

（1）安装、调整实验器材，科学合理的顺序是（甲图中）：先固定的位置，再调整固定的位置。

（选填“A”或“B”）（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有：加热时间和水的初温、水的。

（3）通过表中记录的数据，你认为加热相同时间甲装置吸收热量（选填“大于”、“等于”或“小于”）乙装置吸收的热量：理由是。

（4）小文同学实验前用天平测出了烧杯中水的质量及酒精灯中燃料的质量。

井由记录的数据，利用公式Q吸＝cm△t计算出了水吸收的热量。

他想通过这些数据计算出煤油和菜籽油的热值。

你认为他的计算结果可靠吗？。

理由是。

2．如图所示，在试管内装适量的水，用橡皮塞塞住，加热使水沸腾，根据图中提供的信息回答下列问题。

（1）塞子冲出试管后，因为继续向前运动；（2）塞子被推出的过程中，能转化成能，这个过程中能量转化与热机中的冲程相同。

3．（1）图甲是一台单缸四冲程汽油机冲程的示意图，其能量转化情况与（选填“乙”或“丙”）图相同，此过程中通过方式改变汽缸内燃料混合物的内能。

（2）科学家设计了一款单缸六冲程汽油机，它的构造和循环的前四个冲程与四冲程汽油机相似，在第四冲程结束后，再完成两个冲程。

①第五冲程中，向汽缸内喷水，水在汽缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，则第五冲程为（选填“吸气”、“压缩”、“做功”或“排气”）冲程。

②第六冲程中活塞向运动。

（选填“上”或“下”）4．老师用如图1所示实验装置，加热试管使水沸腾，发现试管上方的小风车，开始不停地转动；由此引出以下问题，请利用所学的回答。

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：〔1〕依据电路图将实物图补充完整；〔2〕依据电路图连接实物图；〔3〕依据实物图画电路图；〔4〕依据题目要求改正实物连接错误，并画出正确电路图；〔5〕改正实物电路连接错误；〔6〕依据题目提供的电阻组成新的阻值的电阻；〔7〕依据题目要求和所给的实验器材，设计实验电路，并依据设计的电路连接实物图；〔8〕黑盒子问题；〔9〕家庭电路连接问题。

依据电路图将实物图补充完整1.〔X 市〕在“测定小灯泡的额定功率〞实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V 的电源、额定电压为3.8V 额定功率小于2W 的小灯泡和一个标有“20Ω 1.5A 〞的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线替代导线，按照图甲所示的电路图，将图乙的实物电路连接完整〔连线不得交叉〕分析：这是一道依据电路图，实物电路局部连接，需要依据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意〔1〕电流要从电流表的正接线柱流入，负接线柱流出。

〔2〕电压表并联在小灯泡的两端。

〔3〕在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V ，额定功率小于2W ，依据P=IU 可得 I=P U =23.8W V=0.526A ，小灯泡正常发光时电路中电流小于0.526A ，所以电流表的量程选择0—0.6A 。

〔4〕滑动变阻器接入电路时选择“一上一下〞两个接线柱。

由于滑动变阻器已有上边一个接线柱D 与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A 或B 。

解答如图丙所示。

2.〔X 省〕如图甲是小明画出的实验电路图，请你依据电路图用笔画线替代导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择适宜的量程；滑动变阻器的滑片P 向右滑动时，连入电路的阻值变小；导线不能交叉。

九年级物理中考分类复习（作图专题）一、光学部分1、如图1所示，物体AB 放在平面镜前，画出能看到AB 像的范围．2、自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图2所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.3、有一光源S 在平面镜前，经平面镜的一束反射光如图3所示，根据平面镜成像的特点确定光源位置，并完成光路图。

4、在图4中画出合适的透镜．5、如图5所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。

6、如图6所示，SO 表示从空气斜射向水面的入射光线，请画出通过O 点的法线及折射光线的大致位置。

7、李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图7所示），他用激光笔照射到了这只青蛙。

⑴、请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线； ⑵、李华看到的“青蛙”比青蛙的实际位置距水面是深一些，还是浅一些？答：_______8、如图8,束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径.9、小明同学想将一束与水平面成30角的太阳光竖直射入深井内，如图9所示，请你在图中画出反射光线并标出反射角度数。

10、完成图10中甲、乙两图的光路。

11、如图11所示，把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的像，请完成光路图.图7 9 图1012、在图12中，完成反射的光路图。

13、图13中，平面镜前一个发光点S，这发光点发出的光线中有一条经平面镜反射后经过P点。

试用作图法画出这条光线的入射点并完成光路。

14、如图14所示，某同学在水池边（A点）洗碗时看到水中有一朵白云（B点），这是怎么回事呢？请你画出他看到“水中的白云”的光路图。

15、如图15，在水下有一束光通过一个空气三棱镜，请完成光路；16、如图16所示，MN、为空气与水的界面，设水下装有一盏彩灯S，射出一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面。

山东省滨州市2016年中考物理真题试题第Ⅰ卷（选择题共48分）一、选择题（本题包括15个小题，共48分。

在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）1．小明对教室中一些物理量的估测，合理的是（）A．黑板擦受到的重力约为100N B．课桌的高度约为80cmC．教室内一盏日光灯的功率约为1000W D．教室内感觉比较舒适的温度约为37℃【答案】B【考点定位】质量、长度、电功率、温度的估测。

2. 二胡是中国的民族乐器，有粗（内弦）、细（外弦）两根弦，拉弓时马尾和弦摩擦发出声音，如图所示，下列做法不能改变二胡音调的是（）A．用手指按压同一根弦的不同位置B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦C．加大摩擦弦的力量D．旋转弦轴，增加弦的紧张度【答案】C【考点定位】音调和响度3. 下列现象中，由于光的反射形成的是（）【答案】D【考点定位】光现象4.小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态。

绘制成图像如图乙所示，下列分析错误的是（）A．冰是晶体B．冰的熔点是00CC．冰的熔化过程持续了15分钟D．冰在熔化过程中吸收热量，但温度不变【答案】C【考点定位】晶体熔化特点5. 如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）【答案】A【解析】试题分析：改变内能的两种方法：做功和热传递。

选项A是通过热传递的方式改变内能，改变了水的温度；选项B、C、D是通过做功的方式改变内能，故选A。

【考点定位】改变内能的途径6．甲、乙、丙三种物质的质量与体积的关系如图所示。

ρ甲、ρ乙、ρ丙、ρ水分别代表甲、乙、丙三种物质和水的密度，据图可知（）A．ρ甲>ρ乙>ρ丙，且ρ丙>ρ水B．ρ甲>ρ丙>ρ乙，且ρ丙<ρ水C．ρ丙>ρ乙>ρ甲，且ρ丙=ρ水D．ρ乙>ρ甲>ρ丙，且ρ丙>ρ水【答案】B【考点定位】密度7. 小明学习惯性的知识之后，在探究跳远成绩是否与地球自转有关的研究中，他查了相关资料，发现地球由西向东自转，赤道附近的速度约为460 m/s，滨州市城区地面的自转速度约为370 m/s。
