当前位置：文档之家 › 中国铁塔股份有限公司建设项目互联网检查操作手册(V1.1)

中国铁塔股份有限公司建设项目互联网检查操作手册(V1.1)

  • 格式：docx
  • 大小：15.26 MB
  • 文档页数：40

1 中国铁塔股份有限公司 建设项目互联网检查操作手册 （V1.1）

2016年7月 2

前言 为向客户提供专业化信息基础设施服务，提升客户满意度，保障设施持续稳定运营，区域经理、项目经理及各级建维管理人员应在强化现场监督巡查的同时，充分利用互联网手段，网上检查与现场检查相结合，全面抓好建设质量。 互联网检查，一是指依托IT手段，对项目的方案设计、工程进度影像与过程文档、系统填报数据等内容在线检查，旨在强化常态化、规范化过程管控。二是指透明可视、广泛监督。公司各级管理人员、客户服务、建设维护、工程审计人员均可随机抽取项目进行检查，营造公开透明、实时监督的氛围。 本手册供区域经理、项目经理、各级建维管理人员开展互联网检查使用，应与中国铁塔标准工序工艺库及《工程质量标准化手册》配套使用。 本手册由总部组织河南、河北、湖北、北京、山东、辽宁、天津等分公司，以及河南省通信建设监理、公诚咨询、广东达安等监理单位的工程质量专家联合编制，V1.1版本由广东、河南分公司、公诚咨询联合修订。 3

1 系统操作 1.1 登录 登陆网址：eip.chinatowercom.cn，进入登陆页面。

1.2 进入“项目管理”系统 使用自有账号或专用检查账号进行登陆OA系统，点击进入“项目管理”系统 4

1.3 全视图导出数据 点击进入项目管理，在全视图中选择数据导出。

1.4 筛选需要检查的项目 在“数据导出”页面中，可以根据查询条件对需要检查的项目进行筛选。点击查询后，右下角也会同时显示在此条件下的站点数量，站点信息详细也会同时更新。如有需要可导出，但需注意网页弹出提示，避免导出数据不全。 5

1.5 导出文档附件 查询或筛选出自己需要检查的站点后，点击项目列表页面的右边“附件下载”，即可下载打包好的所有文档附件，包括设计文件、地勘报告、工序照片、工程文档等。

2标准化工序照片 2.1通用要求 （1）项目照片检查应参照标准工序工艺库要求，实现质量标准“有理可依、有据可查”，指导工程质量监督检查。 6

（2）要求使用手机APP进行拍摄。由于施工现场网络信号原因、无法登陆手机APP时，方可使用其他水印相机软件进行拍摄，用手机APP或PC进行照片上传。检查时应注意水印信息（经纬度、时间信息）的格式。 （3）相片拍摄清晰，符合工艺工序要求，能看到数据、签章和局部工艺等相片所需内容，上传至系统的图片应为施工质量合格的照片。

2.2重点要求 为做到分类分级，突出重点，突出质量管理的主控项，重点抽查重要工序。

2.2.1铁塔基础-新建项目 2.2.1.1基础尺寸（桩深、桩径或长、宽、深） 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、缺少桩深、桩径或者筏板基础的长、宽、深，任意一张 7

8、测量数值不清楚，任意一张 9、测量数值与设计图纸不符，任意一张 10、测试工具和测试方法不符合规范

2.2.1.2钢筋笼长度、主筋直径及箍筋间距 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、缺少钢筋笼长度、主筋直径及箍筋间距，任意一张 8、测量数值不清楚，任意一张 9、测量数值与设计图纸不符，任意一张 10、测试工具和测试方法不符合规范

2.2.1.3接地体埋深及防锈处理 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 8

4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、未做防锈处理 8、埋深与设计不符

2.2.1.4地阻值测试 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、测量数值不清楚 8、数值大于规范要求的10欧姆 9、测试工具和测试方法不符合规范

2.2.2机房土建-新建项目 2.2.2.1基础长度、宽度、深度 抽查标准（不合格）： 1、无照片 9

2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、缺少基础长度、宽度、深度，任意一张 8、测量数值不清楚，任意一张 9、测量数值与设计图纸不符，任意一张 10、测试工具和测试方法不符合规范

2.2.2.2基础钢筋直径及箍筋间距 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、缺少钢筋直径及箍筋间距，任意一张 8、测量数值不清楚，任意一张 9、测量数值与设计图纸不符，任意一张 10、测试工具和测试方法不符合规范 10

2.2.2.3构造柱尺寸 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、测量数值不清楚，任意一张 8、测量数值与设计图纸不符，任意一张 9、测试工具和测试方法不符合规范

2.2.2.4屋面板钢筋直径及箍筋间距 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、缺少钢筋直径及箍筋间距，任意一张 8、测量数值不清楚，任意一张 11

9、测量数值与设计图纸不符，任意一张 10、测试工具和测试方法不符合规范

2.2.2.5屋面防水倒数第二层 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符

2.2.2.6接地体埋深及防锈处理 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、未做防锈处理 8、埋深与设计不符 12

2.2.2.7地阻值测试 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、测量数值不清楚 8、数值大于规范要求的10欧姆 9、测试工具和测试方法不符合规范

2.2.3机柜-新建项目 2.2.3.1机柜基础完工照片 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 13

7、机柜基础施工不规范：存在下陷、开裂、钢筋外露，基础未高出地面

2.2.4铁塔安装-新建项目 2.2.4.1铁塔垂直度测量现场(地面站必查) 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 7、测试工具和测试方法不符合规范

2.2.4.2接地扁铁焊接及防锈处理 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他站点雷同 6、与工序不符 14

7、焊接工艺不规范：未三面围焊，或焊接面积未达到母材宽度的2倍以上，或未做防锈处理

2.2.4.3地脚螺栓防锈处理 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他照片雷同 6、与工序不符 7、未做防锈处理

2.2.5改造站-改造项目 2.2.5.1改造前照片 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他照片雷同 6、与工序不符 15

2.2.5.2改造后照片 抽查标准（不合格）： 1、无照片 2、无水印 3、水印信息不准确完整 4、照片不清晰 5、与其他照片雷同 6、与工序不符

3关键文档资料 3.1通用要求

（1）文档内容的完整性：意见、签字、盖章齐全。 （2）内容规范性：上传的文档字迹清晰可见，不得涂改，签字人员具备资格，不得代签，盖章清晰、可靠有效。 （3）时间逻辑性：各类文档文档时间符合基本建设流程要求，不相冲突。

3.2重点要求 3.2.1设计图纸

抽查标准（不合格）： 1、无图纸

合集下载

通信铁塔基础技术要求V1.0

通信铁塔基础技术要求V1.0

中国铁塔股份有限公司Q/ZTT 1017—2015通信铁塔基础技术要求V1.02015-x x-x x发布2015-x x-x x实施中国铁塔股份有限公司 发布目 录1总则 (1)2术语 (2)3基本规定 (3)4铁塔基础计算与构造 (3)4.1一般规定 (3)4.2地基计算 (6)4.3扩展基础 (9)4.4桩基础 (14)4.5刚性短桩基础 (29)4.6岩石锚杆基础 (32)4.7基础的抗拔稳定计算 (34)4.8铁塔基础接地网 (36)4.9预埋锚栓构造 (38)5铁塔常用基础设计 (38)5.1设计一般要求 (38)5.2单管塔（路灯杆塔、仿生树、景观塔）基础设计 (38)5.3三管塔基础设计 (41)5.4角钢塔基础设计 (43)6铁塔基础类型的选择建议 (46)7铁塔基础示意图例 (47)7.1示意图例编制说明 (47)7.2示意图例汇总表 (48)前 言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔基础建设上的技术要求，将为公司铁塔基础建设提供技术依据。

本技术要求主要对铁塔基础设计及标准铁塔基础形式选择与使用作出规定和要求。

本技术要求由中国铁塔股份有限公司负责解释、监督执行。

本技术要求主编单位：中国铁塔股份有限公司通信技术研究院。

本技术要求参编单位：同济大学建筑设计研究院（集团）有限公司。

1.0.1为了使公司铁塔基础建设做到安全适用、技术先进、经济合理、确保质量，制定本技术要求。

1.0.2本技术要求适用于公司新建有埋深铁塔基础建设。

1.0.3在执行本技术要求与国家标准及行业规范有矛盾时，应以国家标准及行业、各地地方标准规范为准。

1.0.4在进行铁塔基础建设时，凡本技术要求未作出规定的，尚应符合现行国家标准及相关行业标准、各地地方标准的有关规定。

1.0.5铁塔基础建设应综合考虑基础设计、施工及建成后的环境影响问题。

中国铁塔股份有限公司上海宝山区分公司介绍企业发展分析报告

中国铁塔股份有限公司上海宝山区分公司介绍企业发展分析报告

Enterprise Development专业品质权威Analysis Report企业发展分析报告中国铁塔股份有限公司上海宝山区分公司免责声明:本报告通过对该企业公开数据进行分析生成，并不完全代表我方对该企业的意见，如有错误请及时联系;本报告出于对企业发展研究目的产生，仅供参考，在任何情况下，使用本报告所引起的一切后果，我方不承担任何责任:本报告不得用于一切商业用途，如需引用或合作，请与我方联系:中国铁塔股份有限公司上海宝山区分公司1企业发展分析结果1.1 企业发展指数得分企业发展指数得分中国铁塔股份有限公司上海宝山区分公司综合得分说明：企业发展指数根据企业规模、企业创新、企业风险、企业活力四个维度对企业发展情况进行评价。

该企业的综合评价得分需要您得到该公司授权后，我们将协助您分析给出。

1.2 企业画像类别内容行业建筑装饰和其他建筑业-其他未列明建筑业资质空产品服务护、运营；基站机房、电源、空调设备配套和1.3 发展历程2工商2.1工商信息2.2工商变更2.3股东结构2.4主要人员2.5分支机构2.6对外投资2.7企业年报2.8股权出质2.9动产抵押2.10司法协助2.11清算2.12注销3投融资3.1融资历史3.2投资事件3.3核心团队3.4企业业务4企业信用4.1企业信用4.2行政许可-工商局4.3行政处罚-信用中国4.5税务评级4.6税务处罚4.7经营异常4.8经营异常-工商局4.9采购不良行为4.10产品抽查4.12欠税公告4.13环保处罚4.14被执行人5司法文书5.1法律诉讼（当事人）5.2法律诉讼（相关人）5.3开庭公告5.4被执行人5.5法院公告5.6破产暂无破产数据6企业资质6.1资质许可6.2人员资质6.3产品许可6.4特殊许可7知识产权7.1商标7.2专利7.3软件著作权7.4作品著作权7.5网站备案7.6应用APP7.7微信公众号8招标中标8.1政府招标8.2政府中标8.3央企招标8.4央企中标9标准9.1国家标准9.2行业标准9.3团体标准9.4地方标准10成果奖励10.1国家奖励10.2省部奖励10.3社会奖励10.4科技成果11 土地11.1大块土地出让11.2出让公告11.3土地抵押11.4地块公示11.5大企业购地11.6土地出租11.7土地结果11.8土地转让12基金12.1国家自然基金12.2国家自然基金成果12.3国家社科基金13招聘13.1招聘信息感谢阅读:感谢您耐心地阅读这份企业调查分析报告。

QZTT 2302-2015 基站智能动环监控单元(FSU)检测规范(V1.0)

QZTT 2302-2015 基站智能动环监控单元(FSU)检测规范(V1.0)

6 系统硬件测试 ................................................................................................ 5
6.1 外观 ..................................................................................................................................... 5 6.2 接口数量 ............................................................................................................................. 5 6.3 电源适应性 ......................................................................................................................... 6 6.4 联网及注册 ......................................................................................................................... 6 6.5 环境适应性 ......................................................................................................................... 6 6.6 电磁耐受（EMC）测试.....................................................................................................8 6.7 电磁干扰（EMI）测试 ......................................................................................................9

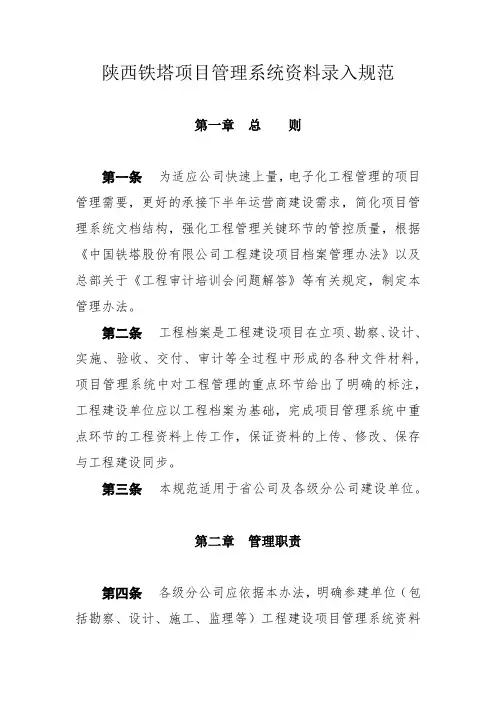

陕西铁塔项目管理系统资料录入规范
