网络路由配置实验

  • 格式：doc
  • 大小：246.00 KB
  • 文档页数：10

沈 阳 工 程 学 院
学 生 实 验 报 告

（课程名称：计算机网络）

实验题目： 3网络路由配置实验

班 级 软件本121 实验地点 信息学院网络实验室
姓 名 聂恒阳 学 号 19
指导教师: 夏炎 杨盛
实验日期: 2015年 6 月 17日
一． 实验内容简介
本练习是与实验 5.6.1 场景 A：“在有类网络上运行 RIPv1”配套的
Packet Tracer 实验。有关详细说明，请参考实验文档。
二． 实验学习目标
完成本实验后，您将能够：
• 根据拓扑图进行网络布线。
• 清除启动配置并将路由器重新加载为默认状态。
• 在路由器上执行基本配置任务。
• 配置并激活接口。
• 在所有路由器上配置 RIP 路由。
• 使用 show 和 debug 命令检验 RIP 路由。
• 重新配置网络使其连续。
• 观察边界路由器上的自动总结。
• 使用 debug ip rip 命令收集有关 RIP 处理过程的信息。
• 配置静态默认路由。
• 将默认路由传播给 RIP 邻居。
• 记录 RIP 配置。
三． 实验拓扑结构

图3.1实验拓扑图
四． 实验软硬件环境
安装了CISCO PacketTracer 软件的PC机；
PC机具备局域网联网功能。
五． 实验步骤及任务
任务 1 ：准备网络。
步骤 1 ：构建一个类似拓扑图所示的网络。
您可以在实验中使用任何路由器，只要它具备拓扑图中所要求的接口即可。
注意：如果您使用 1700、 2500 或 2600 路由器，则路由器输出和接口描
述会与本文档中提供的有所不同。
步骤 2 ：清除路由器上的现有配置。
任务 2 ：执行基本路由器配置。
根据下面的指导执行 R1、R2 和 R3 路由器的基本配置：
1. 配置 路由器主机名。
2. 禁用 DNS 查找。
3. 配置执行模式口令。
4. 配置当日消息标语。
5. 配置控制台连接的口令。
6. 配置 VTY 连接的口令。
任务 3 ：配置并激活串行地址和以太网地址。
步骤 1 ：配置 R1 、R2 和 R3 的接口。
使用拓扑图下方表格中的 IP 地址配置 R1、R2 和 R3 路由器上的接口。
步骤 2 ：检验 IP 编址和接口。
使用 show ip interface brief 命令检验 IP 编址是否正确、接口是否处于活动
状态。
完成后，务必将运行配置保存到路由器的 NVRAM 中。
步骤 3 ：配置 PC1 、PC2 和 PC3 的以太网接口。
使用拓扑图下方表格中的 IP 地址和默认网关配置 PC1、PC2 和 PC3 的以
太网接口。

步骤 4 ：通过从 PC ping 默认网关来测试 PC 配置。
任务 4 ：配置 RIP 。
步骤 1 ：启用动态路由。
要启用动态路由协议，请进入全局配置模式并使用 router 命令。在全局
配置提示符处输入 router ? 可查看路由器上可用路由协议的列表。要启用
RIP，请在全局配置模式下输入命令 router rip。
R1(config)#router rip
R1(config-router)#
步骤 2 ：输入有类网络地址。
进入路由配置模式，使用 network 命令输入每个直连网络的有类网络地
址。
图5.1R1上配置RIP
步骤 3 ：使用 router rip 和 network 命令在 R2 路由器上配置 RIP 。

图5.2R2上配置RIP
步骤 4 ：使用 router rip 和 network 命令在 R3 路由器上配置 RIP 。

图5.3R3上配置RIP
任务 5 ：检验 RIP 路由。
步骤 1 ：使用 show ip route 命令检验是否每台路由器的路由表中都包含
拓扑图中的所有网络。
通过 RIP 获知的路由在路由表中标记有代码 R。如果路由表未收敛于
如图所示的状态，请对您的配置进行
故障排除。您是否确定所配置的接口处于活动状态？您是否正确配置了
RIP？返回到任务 3 和任务 4 以回顾达到收敛所需的步骤。
步骤 2 ：使用 show ip protocols 命令查看有关路由过程的信息。
show ip protocols 命令可用来查看有关路由器上正在进行的路由过程的
信息。其输出可用于检验大多
数 RIP 参数，从而确认：
• 是否已配置 RIP 路由
• 发送和接收 RIP 更新的接口是否正确
• 路由器通告的网络是否正确
• RIP 邻居是否发送了更新
CCNA Exploration

图5.4检验R1
图5.5检验R2
图5.6检验R3
步骤 3 ：使用 debug ip rip 命令查看发送和接收的 RIP 消息。
Rip 更新每 30 秒钟发送一次，所以您可能需要稍等片刻才能看到调试信息。
R1#debug ip rip
R1#RIP: received v1 update from 192.168.2.2 on Serial0/0/0
192.168.3.0 in 1 hops
192.168.4.0 in 1 hops
192.168.5.0 in 2 hops
RIP: sending v1 update to 255.255.255.255 via FastEthernet0/0
(192.168.1.1)
RIP: build update entries
network 192.168.2.0 metric 1
network 192.168.3.0 metric 2
network 192.168.4.0 metric 2
network 192.168.5.0 metric 3
RIP: sending v1 update to 255.255.255.255 via Serial0/0/0 (192.168.2.1)
RIP: build update entries
network 192.168.1.0 metric 1
调试输出显示 R1 接收到一条来自 R2 的更新。请注意该更新中包含了
R1 当前路由表中没有的所有网络。因为 FastEthernet0/0 接口属于配置了
RIP 的 192.168.1.0 网络，所以 R1 会构建更新从该接口发送出去。该更新
中包含 R1 了解的所有网络，但该接口所连接的网络除外。最后，R1 构建
要发往 R2 的更新。由于水平分割规则的作用，R1 在该更新中只包含了
192.168.1.0 网络。
图5.6查看R1发送和接收的 RIP 消息
图5.7查看R2发送和接收的 RIP 消息
图5.8查看R3发送和接收的 RIP 消息
步骤 4 ：使用 undebug all 命令停止调试输出。
R1#undebug all
All possible debugging has been turned off
CCNA Exploration

六． 实验结果分析

图6.1PC1pingPC2
图6.2PC1pingPC3
图6.3PC2pingPC3
七、实验总结
通过本次实验加深了对网络拓扑结构的了解，熟练了对路由器和PC的配置
学会了对路由器的RIP配置及使用 show 和 debug 命令检验 RIP 路由。
使用 debug ip rip 命令收集有关 RIP 处理过程的信息，配置静态默认路由，
将默认路由传播给 RIP 邻居，记录 RIP 配置。

八、实验成绩评定
优 良 中 及格 不及格
实验表现
报告内容
报告格式
实验过程
实验结果
总 评

指导教师：
年 月 日

合集下载

PT 实验(八) 路由器静态路由配置

PT 实验(八) 路由器静态路由配置

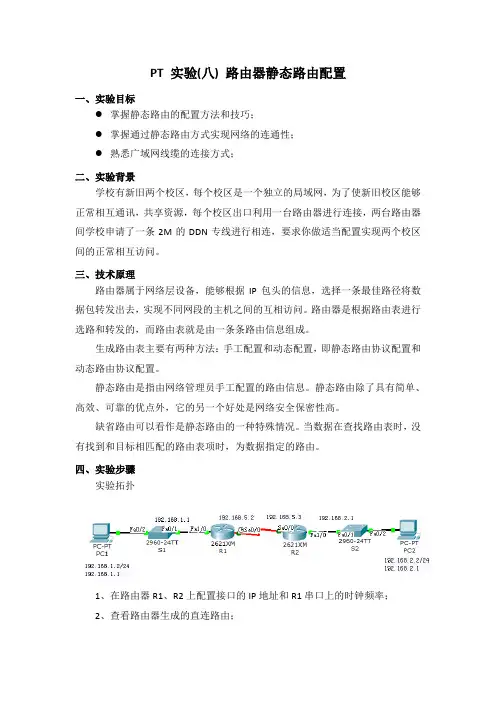

PT 实验(八) 路由器静态路由配置一、实验目标●掌握静态路由的配置方法和技巧；●掌握通过静态路由方式实现网络的连通性；●熟悉广域网线缆的连接方式；二、实验背景学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源，每个校区出口利用一台路由器进行连接，两台路由器间学校申请了一条2M的DDN专线进行相连，要求你做适当配置实现两个校区间的正常相互访问。

三、技术原理路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径将数据包转发出去，实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的，而路由表就是由一条条路由信息组成。

生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。

静态路由是指由网络管理员手工配置的路由信息。

静态路由除了具有简单、高效、可靠的优点外，它的另一个好处是网络安全保密性高。

缺省路由可以看作是静态路由的一种特殊情况。

当数据在查找路由表时，没有找到和目标相匹配的路由表项时，为数据指定的路由。

四、实验步骤实验拓扑1、在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；2、查看路由器生成的直连路由；3、在路由器R1、R2上配置静态路由；4、验证R1、R2上的静态路由配置；5、将PC1、PC2主机默认网关分别设置为与路由器接口f1/0 IP地址；6、PC1、PC2主机之间可以互相通信；R1:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#interface fa1/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up R1(config-if)#exitR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet1/0R1#R1(config)#interface serial 0/0R1(config-if)#ip address 192.168.5.2 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to up%SYS-5-CONFIG_I: Configured from console by console%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upR1(config-if)#clock rate 64000R1(config-if)#endR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet1/0C 192.168.5.0/24 is directly connected, Serial0/0R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#ip route 192.168.2.0 255.255.255.0 192.168.5.3R1(config)#endR1#%SYS-5-CONFIG_I: Configured from console by consoleR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet1/0S 192.168.2.0/24 [1/0] via 192.168.5.3C 192.168.5.0/24 is directly connected, Serial0/0R1#R2:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R2R2(config)#interface fa1/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up R2(config-if)#exitR2(config)#interface serial 0/0R2(config-if)#ip address 192.168.5.3 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to up%SYS-5-CONFIG_I: Configured from console by console%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upR2(config-if)#endR2#R2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet1/0C 192.168.5.0/24 is directly connected, Serial0/0R2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.5.2R2(config)#end%SYS-5-CONFIG_I: Configured from console by consoleR2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.1.0/24 [1/0] via 192.168.5.2C 192.168.2.0/24 is directly connected, FastEthernet1/0C 192.168.5.0/24 is directly connected, Serial0/0R2#五、测试Packet Tracer PC Command Line 1.0PC>ipconfigIP Address......................: 192.168.1.2Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.1.1PC>ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Request timed out.Reply from 192.168.2.2: bytes=32 time=17ms TTL=126Reply from 192.168.2.2: bytes=32 time=21ms TTL=126Reply from 192.168.2.2: bytes=32 time=16ms TTL=126Ping statistics for 192.168.2.2:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:Minimum = 16ms, Maximum = 21ms, Average = 18msPC>。

计算机网络应用 实验指导 配置宽带路由器

计算机网络应用 实验指导 配置宽带路由器

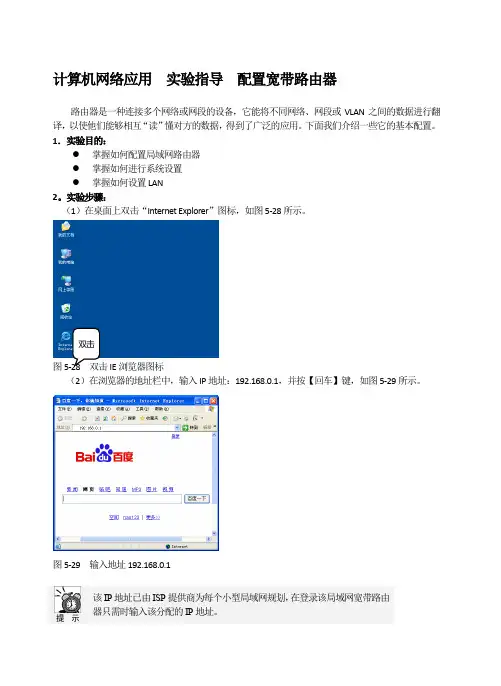

计算机网络应用实验指导配置宽带路由器路由器是一种连接多个网络或网段的设备，它能将不同网络、网段或VLAN之间的数据进行翻译，以使他们能够相互“读”懂对方的数据，得到了广泛的应用。
