实验八路由器rip动态路由配置

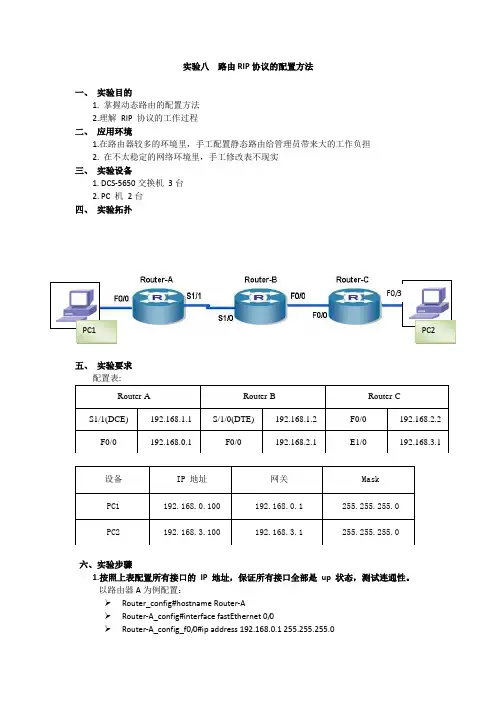

实验八路由RIP协议的配置方法一、实验目的1. 掌握动态路由的配置方法2.理解RIP 协议的工作过程二、应用环境1.在路由器较多的环境里，手工配置静态路由给管理员带来大的工作负担2. 在不太稳定的网络环境里，手工修改表不现实三、实验设备1. DCS-5650交换机3台2. PC 机2台四、实验拓扑3 PC1六、实验步骤1.按照上表配置所有接口的IP 地址，保证所有接口全部是up 状态，测试连通性。

以路由器A为例配置：Router_config#hostname Router-ARouter-A_config#interface fastEthernet 0/0Router-A_config_f0/0#ip address 192.168.0.1 255.255.255.0Router-A_config_f0/0#exitRouter-A_config#interface serial 0/1Router-A_config_s0/1#encapsulation pppRouter-A_config_s0/1#physical-layer speed 64000Router-A_config_s0/1#ip address 192.168.1.1 255.255.255.0Router-A_config_s0/1#exitRouter-A_config#路由器B：Router_config#hostname Router-BRouter-B_config#interface serial 0/1Router-B_config_s0/1#encapsulation pppRouter-B_config_s0/1#physical-layer speed 64000Router-B_config_s0/1#ip address 192.168.1.2 255.255.255.0Router-B_config_s0/1#exitRouter-B_config#interface fastEthernet 0/0Router-B_config_f0/0#ip address 192.168.2.1 255.255.255.0Router-B_config_f0/0#quitRouter-B_config#✧切记，在配置路由器A与B的serial口时，务必要配置封装协议和时钟频率。

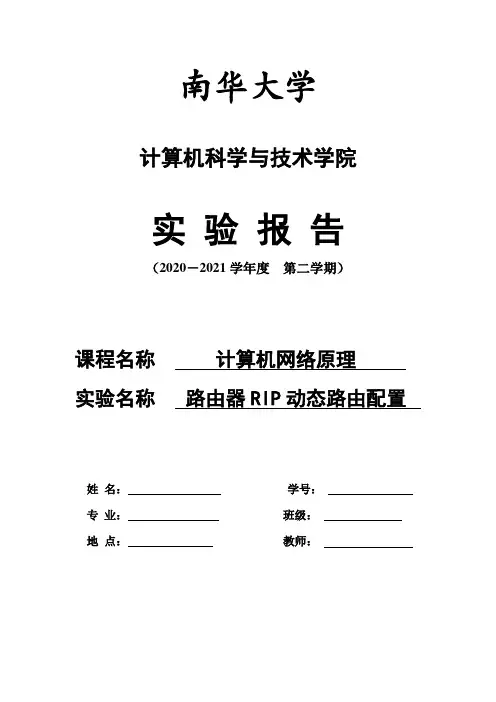

南华大学计算机科学与技术学院实验报告（2020－2021学年度第二学期）课程名称计算机网络原理实验名称路由器RIP动态路由配置姓名：学号：专业：班级：地点：教师：一、实验名称路由器RIP动态路由配置二、实验目的路由器RIP动态路由配置：1.掌握RIP协议的配置方法；2.掌握查看通过动态路由协议RIP学习产生的路由；3.熟悉广域网线缆的链接方式。

三、实验内容和要求假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。

现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。

为了简化网管的管理维护工作，学校决定采用RIPV2协议实现互通。

1.网络拓扑结构设计。

2.动态路由协议RIP配置。

3.验证配置结果是否符合设计要求。

四、实验环境1.运行 Windows 10操作系统的PC一台。

2.下载CISCO公司提供的Packet Tracer版本6.2。

五、操作方法与实验步骤1.新建packet tracer拓扑图;2.在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1；3.路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000；4.主机和交换机通过直连线，主机与路由器通过交叉线连接；5.在S3560上配置RIPV2路由协议；6.在路由器R1、R2上配置RIPV2路由协议；7.将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址；路由器R1配置：路由器R2配置：8.验证PC1、PC2主机之间可以互相同信。

六、实验数据记录和结果分析通过Ping命令测试pc机之间的连通性，得到如上数据，表名pc机之间是连通的，路由器配置成功。

七、实验体会、质疑和建议通过本次实验我掌握了路由器RIP协议的配置方法，以及如何查看通过动态路由协议RIP学习产生的路由，并熟悉广域网线缆的链接方式。

-------计算机系
实验报告
（2015 —2016 学年第二学期）
课程名称计算机网络
实验名称实验6 RIP路由器动态配置
专业计算机科学与技术（非师一班）年级14级
成员1学号------------ 成员1姓名_-----------_ 成员2学号----------- 成员2姓名----------- 指导教师---------------------- 实验日期2015-12-9---------------
图2 Router 0的基本配置的基本配置如图3所示：
图6 Router 0显示的路由配置信息图7 Router 1显示的路由配置信息
图8 PC0与PC1的ping通情况
图9 PC0与PC2和PC3之间的ping通情况图10 PC1与PC2和PC3之间的ping通情况
图11 PC2与PC3之间的ping通情况图12 连通后的拓扑图
注：1、报告内的项目或设置，可根据实际情况加以补充和调整
2、教师批改学生实验报告应在学生提交实验报告10日内。

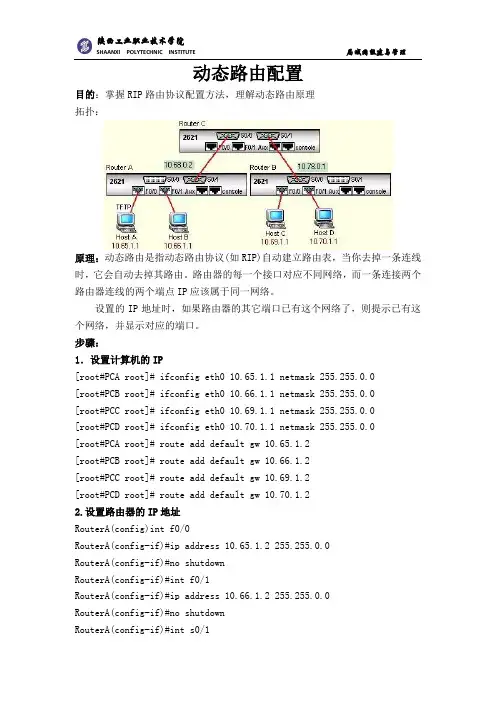

动态路由配置目的：掌握RIP路由协议配置方法，理解动态路由原理拓扑：原理：动态路由是指动态路由协议(如RIP)自动建立路由表，当你去掉一条连线时，它会自动去掉其路由。

路由器的每一个接口对应不同网络，而一条连接两个路由器连线的两个端点IP应该属于同一网络。

设置的IP地址时，如果路由器的其它端口已有这个网络了，则提示已有这个网络，并显示对应的端口。

步骤：1．设置计算机的IP[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root#PCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root#PCC root]# ifconfig eth0 10.69.1.1 netmask 255.255.0.0[root#PCD root]# ifconfig eth0 10.70.1.1 netmask 255.255.0.0[root#PCA root]# route add default gw 10.65.1.2[root#PCB root]# route add default gw 10.66.1.2[root#PCC root]# route add default gw 10.69.1.2[root#PCD root]# route add default gw 10.70.1.22.设置路由器的IP地址RouterA(config)int f0/0RouterA(config-if)#ip address 10.65.1.2 255.255.0.0RouterA(config-if)#no shutdownRouterA(config-if)#int f0/1RouterA(config-if)#ip address 10.66.1.2 255.255.0.0RouterA(config-if)#no shutdownRouterA(config-if)#int s0/1RouterA(config-if)#ip address 10.68.1.2 255.255.0.0 RouterA(config-if)#no shutdownRouterA(config-if)#exitRouterA(config)#ip routingRouterA(config)#router ripRouterA(config-router)#network 10.0.0.0RouterA(config-router)#endRouterA#RouterC(config)int s0/0RouterC(config-if)#ip address 10.68.1.1 255.255.0.0 RouterC(config-if)#no shutdownRouterC(config-if)#clock rate 64000RouterC(config-if)#int s0/1RouterC(config-if)#ip address 10.78.1.1 255.255.0.0 RouterC(config-if)#no shutdownRouterC(config-if)#clock rate 64000RouterC(config-if)#exitRouterC(config)#ip routingRouterC(config)#router ripRouterC(config-router)#network 10.0.0.0RouterC(config-router)#endRouterB(config)int f0/0RouterB(config-if)#ip address 10.69.1.2 255.255.0.0 RouterB(config-if)#no shutdownRouterB(config-if)#int f0/1RouterB(config-if)#ip address 10.70.1.2 255.255.0.0 RouterB(config-if)#no shutdownRouterB(config-if)#int s0/0RouterB(config-if)#ip address 10.78.1.2 255.255.0.0 RouterB(config-if)#no shutdownRouterB(config-if)#exitRouterB(config)#ip routingRouterB(config)#router ripRouterB(config-router)#network 10.0.0.0RouterB(config-router)#endRouterA#sh ip routeRouterC#sh ip routeRouterB#sh ip route应该看到路由表，如果看不到，请检查是否启动了路由转发ip routing，接口是否激活以及network设置的路由器发布网络。

实验八 配置动态路由－RIP 协议1. 实验目的a) 掌握RIP 路由协议的基本配置过程。

b) 理解动态路由，掌握用RIP 协议实现不同子网间通信的方法。

2. 实验环境（拓扑结构如下图所示）3. 实验过程与主要步骤（1）按照上面拓扑图所示搭建网络。

（2）配置路由器与PC 机各端口的IP 地址与子网掩码。

a). 设置RouterA 的端口属性<H3C>reset save-configuration<H3C>reboot<H3C>system-view[H3C]sysname RouterA[RouterA]interface s0/0[RouterA-Serial0/0]ip address 10.0.0.1 255.0.0.0[RouterA-Serial0/0]interface e0/1[RouterA-Ethernet0/1]ip address 192.168.1.101 24[RouterA-Ethernet0/1]interface loopback 0[RouterA-LoopBack0]ip address 1.1.1.1 24b). 设置RouterB 的端口属性RouterB 的设置方法与 RouterA 相似。

PC1 192.168.1.100/24 PC2 192.168.0.200/24LoopbackA 0 1.1.1.1/242.2.2.2/24LoopbackB 0 静态路由拓扑结构图c). 设置PC1与PC2的IP地址与子网掩码。

注意将默认网关设置相应路由器以太网网口IP地址。

正确配置端口后使用ping命令进行测试，可以发现PC1与LoopbackA不连通，PC2与LoopbackB不连通。

（3）在RouterA和RouterB上查看路由表[RouterA]display ip routing-table（4）配置静态路由a) 在路由器RouterA上，设置动态路由：[RouterA]rip[RouterA -rip]network 1.1.1.0[RouterA -rip]network 10.0.0.0[RouterA -rip]network 192.168.0.0在路由器RouterB上，设置动态路由：[RouterB]rip[RouterB-rip]network 2.2.2.0[RouterB-rip]network 10.0.0.0[RouterB -rip]network 192.168.0.0（5）在RouterA和RouterB上查看路由表[RouterA]display ip routing-table（6）使用ping测试PC1与LoopbackA连通性，PC2与LoopbackB连通性。

RIP动态路由协议配置实验项⽬背景规划与配置接⼝ IP地址AR1：[AR1-GigabitEthernet0/0/0]ip address 20.0.1.1 24[AR1-GigabitEthernet0/0/1]ip address 10.0.1.1 24AR2:[AR2-GigabitEthernet0/0/0]ip address 20.0.1.2 24[AR2-GigabitEthernet0/0/1]ip address 20.0.2.1 24AR3[AR3-GigabitEthernet0/0/0]ip address 20.0.2.2 24[AR3-GigabitEthernet0/0/1]ip address 10.0.2.1 24配置loopback 地址LoopBack0 192.168.1.1/24 up up(s)LoopBack1 192.168.2.1/24 up up(s)LoopBack2 192.168.3.1/24 up up(s)各设备配置 RIP 宣告AR1:network 20.0.0.0network 10.0.0.0AR2:network 20.0.0.0network 10.0.0.0AR3:network 20.0.0.0network 10.0.0.0在各设备开启V2 版本，默认是版本1[AR1-rip-2]version 2在各设备上查看RIP 路由表项，检查是否学习到了。

dis ip routing-table protocol ripRoute Flags: R - relay, D - download to fibPublic routing table : RIPDestinations : 2 Routes : 2RIP routing table status : <Active>Destinations : 2 Routes : 2Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.2.0/24 RIP 100 2 D 20.0.1.2 GigabitEthernet 0/0/020.0.2.0/24 RIP 100 1 D 20.0.1.2 GigabitEthernet 0/0/0RIP routing table status : <Inactive>Destinations : 0 Routes : 0PC1 PING PC2测试连通性PC>ping 10.0.1.2Ping 10.0.1.2: 32 data bytes, Press Ctrl_C to breakFrom 10.0.1.2: bytes=32 seq=1 ttl=125 time=15 msFrom 10.0.1.2: bytes=32 seq=2 ttl=125 time=32 msFrom 10.0.1.2: bytes=32 seq=3 ttl=125 time=31 msFrom 10.0.1.2: bytes=32 seq=4 ttl=125 time=16 msFrom 10.0.1.2: bytes=32 seq=5 ttl=125 time=31 ms--- 10.0.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 15/25/32 ms在AR1 RIP视图引⼊loopback 地址[AR1]rip 2[AR1-rip-2]import-route direct各设备查看RIP路由表后，发现引⼊后路由表条⽬⽐较多，下⾯在AR1 接⼝上做⼿动聚合[AR1-GigabitEthernet0/0/0]rip summary-address 192.168.0.0 255.255.252.0在AR2查看路由表，⼿⼯聚合成功[AR2]dis ip routing-table protocol ripDestination/Mask Proto Pre Cost Flags NextHop Interface10.0.1.0/24 RIP 100 1 D 20.0.1.1 GigabitEthernet 0/0/010.0.2.0/24 RIP 100 1 D 20.0.2.2 GigabitEthernet 0/0/1192.168.0.0/22 RIP 100 1 D 20.0.1.1 GigabitEthernet 0/0/0在AR1出⼝加开销值[AR1-GigabitEthernet0/0/0]rip metricout 5//如果需要配置⼊⼝则配置命令为：metricin//查看AR2 路由表，发现开销发⽣变化Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.1.0/24 RIP 100 5 D 20.0.1.1 GigabitEthernet0/0/010.0.2.0/24 RIP 100 1 D 20.0.2.2 GigabitEthernet0/0/1 192.168.0.0/22 RIP 100 5 D 20.0.1.1 GigabitEthernet0/0/0在AR1上更改优先级[AR1]rip 2[AR1-rip-2]preference 10查表验证,本地RIP 优先级已经改变Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.2.0/24 RIP 10 7 D 20.0.1.2 GigabitEthernet0/0/020.0.2.0/24 RIP 10 6 D 20.0.1.2 GigabitEthernet0/0/0在AR2上做认证[Huawei-GigabitEthernet0/0/1]rip authentication-mode simple huawei等待⼀会，在AR3上查看路由表,发现没有学习到RIP 路由。

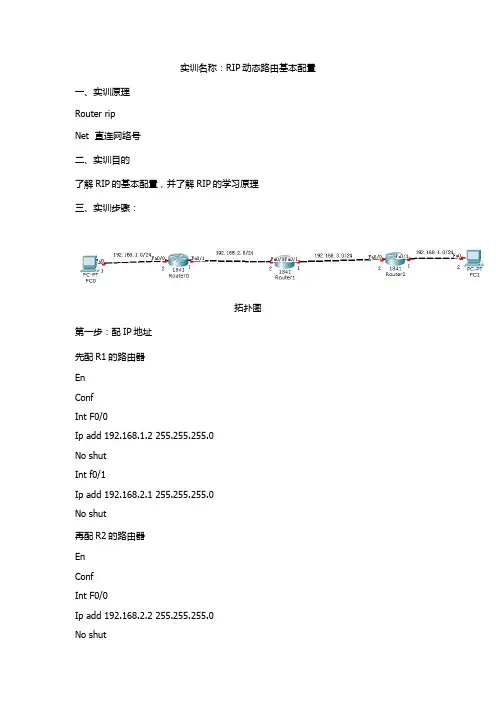

实训名称：RIP动态路由基本配置一、实训原理Router ripNet 直连网络号二、实训目的了解RIP的基本配置，并了解RIP的学习原理三、实训步骤：拓扑图第一步：配IP地址先配R1的路由器EnConfInt F0/0Ip add 192.168.1.2 255.255.255.0No shutInt f0/1Ip add 192.168.2.1 255.255.255.0No shut再配R2的路由器EnConfInt F0/0Ip add 192.168.2.2 255.255.255.0No shutInt f0/1Ip add 192.168.3.1 255.255.255.0 No shut再配R3的路由器EnConfInt F0/0Ip add 192.168.3.2 255.255.255.0 No shutInt f0/1Ip add 192.168.4.1 255.255.255.0 No shut第二步：给路由器由器配置动态RTIP 先配R1的路由器router rip //全局配置模式下network 192.168.1.0network 192.168.2.0先配R2的路由器router rip //全局配置模式下network 192.168.2.0network 192.168.3.0先配R3的路由器router rip //全局配置模式下network 192.168.3.0network 192.168.4.0第三步：给PC机配置IP地址此处略去1000字四、实训结果查看路由show ip route //全局特权模式下R1路由器的路由表R2路由器的路由表R3路由器的路由表PC0 ping PC1的结果。

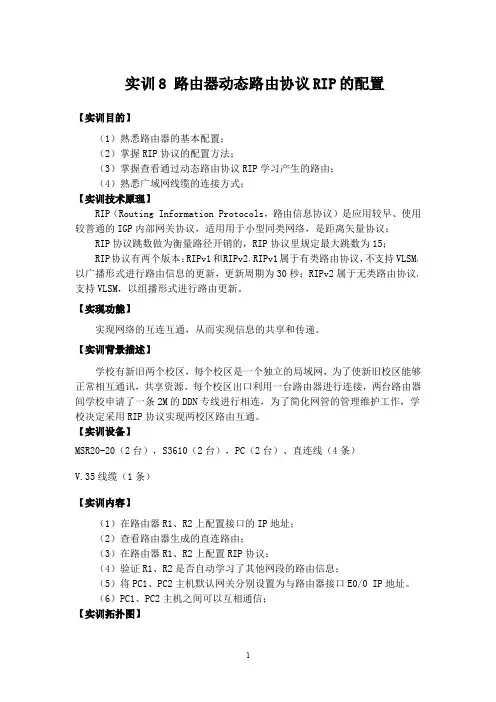

实训8路由器动态路由协议RIP的配置【实训目的】（1）熟悉路由器的基本配置；（2）掌握RIP协议的配置方法；（3）掌握查看通过动态路由协议RIP学习产生的路由；（4）熟悉广域网线缆的连接方式；【实训技术原理】RIP（Routing Information Protocols，路由信息协议）是应用较早、使用较普通的IGP内部网关协议，适用用于小型同类网络，是距离矢量协议；RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。

【实现功能】实现网络的互连互通，从而实现信息的共享和传递。

【实训背景描述】学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。

每个校区出口利用一台路由器进行连接，两台路由器间学校申请了一条2M的DDN专线进行相连，为了简化网管的管理维护工作，学校决定采用RIP协议实现两校区路由互通。

【实训设备】MSR20-20（2台），S3610（2台），PC（2台）、直连线（4条）V.35线缆（1条）【实训内容】（1）在路由器R1、R2上配置接口的IP地址；（2）查看路由器生成的直连路由；（3）在路由器R1、R2上配置RIP协议；（4）验证R1、R2是否自动学习了其他网段的路由信息；（5）将PC1、PC2主机默认网关分别设置为与路由器接口E0/0IP地址。

（6）PC1、PC2主机之间可以互相通信；【实训拓扑图】E0/0E0/0S1/0S1/0172.16.1.0/24172.16.2.0/24R1R2【实训步骤】(1)配置主机Ip 地址、默认网关。

PC1：172.16.1.2/24172.16.1.1PC2：172.16.2.2/24172.16.2.1(2)登陆路由器R1、R2上配置以太口的IP 地址R1的配置：[Router]interface ethernet 0/0[Router-Ethernet0/0]ip address 172.16.1.1255.255.255.0[Router-Ethernet0/0]quit路由器R2配置：[Router]interface ethernet 0/0[Router-Ethernet0/0]ip address 172.16.3.1255.255.255.0[Router-Ethernet0/0]（3）登录路由器R1、R2上配置接口的IP 地址R1的配置：[Router-Ethernet0/0]interface serial 1/0[Router-Serial1/0]ip address 172.16.2.1255.255.255.0[Router-Serial1/0]undo shutdownR2配置如上，同学们自己来作。

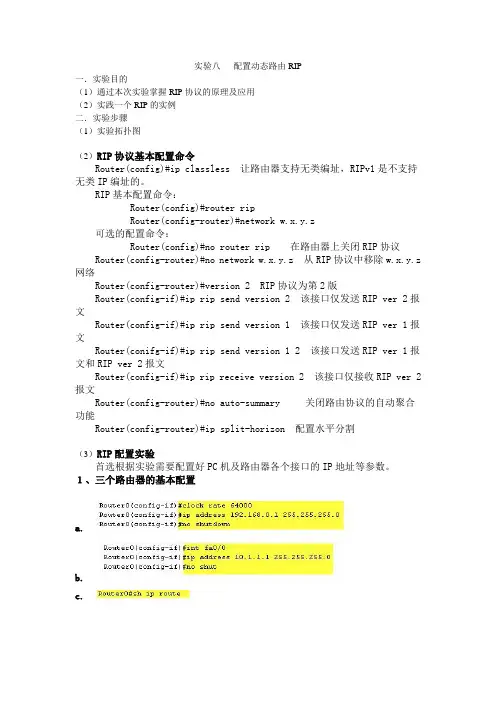

实验八配置动态路由RIP一．实验目的（1）通过本次实验掌握RIP协议的原理及应用（2）实践一个RIP的实例二．实验步骤（1）实验拓扑图（2）RIP协议基本配置命令Router(config)#ip classless 让路由器支持无类编址，RIPv1是不支持无类IP编址的。

RIP基本配置命令：Router(config)#router ripRouter(config-router)#network w.x.y.z可选的配置命令：Router(config)#no router rip 在路由器上关闭RIP协议Router(config-router)#no network w.x.y.z 从RIP协议中移除w.x.y.z 网络Router(config-router)#version 2 RIP协议为第2版Router(config-if)#ip rip send version 2 该接口仅发送RIP ver 2报文Router(config-if)#ip rip send version 1 该接口仅发送RIP ver 1报文Router(conifg-if)#ip rip send version 1 2 该接口发送RIP ver 1报文和RIP ver 2报文Router(config-if)#ip rip receive version 2 该接口仅接收RIP ver 2报文Router(config-router)#no auto-summary 关闭路由协议的自动聚合功能Router(config-router)#ip split-horizon 配置水平分割（3）RIP配置实验首选根据实验需要配置好PC机及路由器各个接口的IP地址等参数。

１、三个路由器的基本配置a.b.c.２、RIP路由协议配置a.b.c.d.e.三．实验结果。

（1）掌握RIP 动态路由协议的基本原理；（2）掌握RIP 动态路由的基本配置，实现网络间的互通；（3）掌握路由汇总的概念和作用，并通过路由器来实现路由汇总;二、实验内容（用最简练的语言反映实验的内容）RIP 属于距离矢量路由协议，使用跳数作为路径选择的参数，并规定以目标网络的最大跳数为15，如果超过此跳数，则直接丢弃数据包；RIP 路由协议每30秒更新一次，并在相邻路由器上进行路由信息广播。

三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）搭建拓扑结构 RIP^291V 、 乂"Route 「0、 $、o—J>PC-PT PCI实验项目RIP 动态路由的配置实验日期 2021年11月11日（星期四第5-6节）实验成绩、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）7暫1Rouj:erlRoiu|er21 11|r*.1*chO2AT7chi2960 Swi Sw P 匚-PTPCOSwitch。

代码Switch>enableSwitch#confiterSwitch(config)#vlan100Switch(config-vlan)#exitSwitch(config)#intfaO/1Switch(config-if)#switchportaccessvlan100 Switch(config-if)#exitSwitch(config)#intgO/2Switch(config-if)#switchportaccessvlan100 Switch(config-if)#exitSwitch(config)#intg0/2Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#Switchl代码Switch>enableSwitch#confiterSwitch(config)#vlan200Switch(config-vlan)#exitSwitch(config)#intfa0/1Switch(config-if)#switchportaccessvlan200 Switch(config-if)#exitSwitch(config)#intg0/1Switch(config-if)#switchportaccessvlan200 Switch(config-if)#exitSwitch(config)#intg0/1Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#Router。

RIP动态路由配置RIP（Routing information Protocol，路由信息协议）是应用较早、使用较普遍的内部网关协议（Interior Gateway Protocol，IGP），适用于小型同类网络的一个自治系统（AS）内的路由信息的传递。

RIP协议使用“跳数”，即metric来衡量到达目标地址的路由距离。

它是一个用于路由器和主机间交换路由信息的距离向量协议，目前最新的版本为v4，也就是RIPv4。

一、实验名称：RIP动态路由配置二、实验目的1、掌握RIP动态路由的配置2、知道什么情况下适合使用RIP动态路由三、网络拓朴四、实验设备1、四台路由器（每台配置4个以太网接口）2、四台安装有 windows 98/xp/2000操作系统的主机3、若干直连、交叉网线五、实验过程1、选择Router-PT-Empty路由器四台。

每台添加PT-ROUTER-NM-1CFE模块三个。

2、将路由器、主机根据如上图示进行连接3、设置主机的IP地址、子网掩码和默认网关4、路由器A接口配置Router#conf tRouter(config)#host RouterARouterA(config)#int f2/0RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 RouterA(config-if)#no shutRouterA(config-if)#exitRouterA(config)#int f0/0RouterA(config-if)#ip address 192.168.2.1 255.255.255.0 RouterA(config-if)#no shutdownRouterA(config-if)#exit5、路由器B接口配置Router>enRouter#conf tRouter(config)#host RouterBRouterB(config)#int f 1/0RouterB(config-if)#ip address 192.168.2.2 255.255.255.0 RouterB(config-if)#no shutRouterB(config-if)#int f 2/0RouterB(config-if)#ip address 192.168.3.1 255.255.255.0 RouterB(config-if)#no shutRouterB(config-if)#exitRouterB(config)#int f 0/0RouterB(config-if)#ip address 192.168.4.1 255.255.255.0 RouterB(config-if)#no shutRouterB(config-if)#exit6、路由器C接口配置Router>enRouter#conf tRouter(config)#host RouterCRouterC(config)#int f 1/0RouterC(config-if)#ip address 192.168.4.2 255.255.255.0 RouterC(config-if)#no shutRouterC(config-if)#exitRouterC(config)#int f 2/0RouterC(config-if)#ip address 192.168.5.1 255.255.255.0 RouterC(config-if)#no shutRouterC(config-if)#exitRouterC(config)#int f 0/0RouterC(config-if)#ip address 192.168.6.1 255.255.255.0 RouterC(config-if)#exit7、路由器D接口配置Router#conf tRouter(config)#host RouterDRouterD(config)#int f1/0RouterD(config-if)#ip address 192.168.6.2 255.255.255.0RouterD(config-if)#no shutRouterD(config-if)#exitRouterD(config)#int f0/2RouterD(config-if)#ip address 192.168.7.1 255.255.255.0RouterD(config-if)#no shutRouterD(config-if)#exit8、路由器A的RIP的配置RouterA#conf tRouterA(config)#router ripRouterA(config-router)#network 192.168.1.0RouterA(config-router)#network 192.168.2.0RouterA(config-router)#exit9、路由器B的RIP的配置RouterB#conf tRouterB(config)#router ripRouterB(config-router)#network 192.168.2.0RouterB(config-router)#network 192.168.3.0RouterB(config-router)#network 192.168.4.0RouterB(config-router)#exit10、路由器C的RIP的配置RouterC#conf tRouterC(config)#router ripRouterC(config-router)#network 192.168.4.0RouterC(config-router)#network 192.168.5.0RouterC(config-router)#network 192.168.6.0RouterC(config-router)#exit11、路由器D的RIP的配置RouterC#conf tRouterC(config)#router ripRouterC(config-router)#network 192.168.6.0RouterC(config-router)#network 192.168.7.0RouterC(config-router)#exit12、进行主机间ping测试13、跟踪PC1 PC4的数据包转发过程C:> tracert 192.168.7.214、查看路由器A路由表信息RouterA#show ip routeC 192.168.1.0/24 is directly connected, FastEthernet2/0C 192.168.2.0/24 is directly connected, FastEthernet0/0R 192.168.3.0/24 [120/1] via 192.168.2.2, 00:00:22, FastEthernet0/0 R 192.168.4.0/24 [120/1] via 192.168.2.2, 00:00:22, FastEthernet0/0 R 192.168.5.0/24 [120/2] via 192.168.2.2, 00:00:22, FastEthernet0/0 R 192.168.6.0/24 [120/2] via 192.168.2.2, 00:00:22, FastEthernet0/0 R 192.168.7.0/24 [120/3] via 192.168.2.2, 00:00:22, FastEthernet0/015、查看路由器B路由表信息RouterB#show ip routeR 192.168.1.0/24 [120/1] via 192.168.2.1, 00:00:15, FastEthernet1/0C 192.168.2.0/24 is directly connected, FastEthernet1/0C 192.168.3.0/24 is directly connected, FastEthernet2/0C 192.168.4.0/24 is directly connected, FastEthernet0/0R 192.168.5.0/24 [120/1] via 192.168.4.2, 00:00:21, FastEthernet0/0 R 192.168.6.0/24 [120/1] via 192.168.4.2, 00:00:21, FastEthernet0/0 R 192.168.7.0/24 [120/2] via 192.168.4.2, 00:00:21, FastEthernet0/0 16、查看路由器C路由表信息RouterC#show ip routeR 192.168.1.0/24 [120/2] via 192.168.4.1, 00:00:21, FastEthernet1/0 R 192.168.2.0/24 [120/1] via 192.168.4.1, 00:00:21, FastEthernet1/0 R 192.168.3.0/24 [120/1] via 192.168.4.1, 00:00:21, FastEthernet1/0C 192.168.4.0/24 is directly connected, FastEthernet1/0C 192.168.5.0/24 is directly connected, FastEthernet2/0C 192.168.6.0/24 is directly connected, FastEthernet0/0R 192.168.7.0/24 [120/1] via 192.168.6.2, 00:00:03, FastEthernet0/0 17、查看路由器D路由表信息RouterD#show ip routeR 192.168.1.0/24 [120/3] via 192.168.6.1, 00:00:09, FastEthernet1/0 R 192.168.2.0/24 [120/2] via 192.168.6.1, 00:00:09, FastEthernet1/0 R 192.168.3.0/24 [120/2] via 192.168.6.1, 00:00:09, FastEthernet1/0 R 192.168.4.0/24 [120/1] via 192.168.6.1, 00:00:09, FastEthernet1/0 R 192.168.5.0/24 [120/1] via 192.168.6.1, 00:00:09, FastEthernet1/0C 192.168.6.0/24 is directly connected, FastEthernet1/0C 192.168.7.0/24 is directly connected, FastEthernet2/0根据视频内容整理。

路由器RIP动态路由配置实验目的掌握RIP协议的配置方法：掌握查看通过动态路由协议RIP学习产生的路由；熟悉广域网线缆的链接方式；技术原理RIP(Routing Information Protocols,路由信息协议)是应用较早、使用较普遍的IGP内部网管协议，使用于小型同类网络，是距离矢量协议；RIP协议跳数作为衡量路径开销的，RIP协议里规定最大跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更细。

实验步骤建立建立packet tracer拓扑图（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

（2）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置RIPV2路由协议。

（5）在路由器R1、R2上配置RIPV2路由协议。

（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相同信；实验设备PC 2台；Switch_3560 1台；Router-PT 2台；直连线；交叉线；DCE 串口线，如图1-1图1-1PC1配置IP地址: 192.168.1.2子网掩码: 255.255.255.0网关: 192.168.1.1PC2配置IP地址: 192.168.2.2子网掩码: 255.255.255.0网关: 192.168.2.1S3560操作指令：en （进入特权模式）conf t （进入全局配置模式）vlan 10 （新建虚拟局域网VLAN10）exit （返回上层配置模式）vlan 20 （新建虚拟局域网VLAN20）exit （返回上层配置模式）int fa 0/10 （进入0模块第10端口）switchport access vlan 10 （将当前端口划分到虚拟局域网VLAN10中）exit （返回上层配置模式）int fa 0/20 （进入0模块第20端口）switchport access valn 20 （将当前端口划分到虚拟局域网VLAN20中）exit （返回上层配置模式）end （退出）show vlan （查看虚拟局域网配置表)conf t （进入全局配置模式）int vlan 10 (进入虚拟局域网VLAN10)ip address 192.168.1.1 255.255.255.0 （设置其IP地址为192.168.1.1 子网掩码为255.255.255.0）no shutdown （开启该端口）exit （返回上层配置模式）int vlan 20 (进入虚拟局域网VLAN20)ip address 192.168.3.1 255.255.255.0 (设置其IP地址为192.168.3.1 子网掩码为255.255.255.0）no shutdown （开启该端口）end （退出）show ip route (查看路由表）show runing （显示当前交换机配置情况)conf t （进入全局配置模式）router rip （启动RIP协议）network 192.168.1.0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.1.0的网段）network 192.168.3.0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段）version 2 （RIP协议启用第二版本）end （退出）show ip route （查看路由表）R1操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R1 (修改路由器的名称为R1)int fa 0/0 (进入0模式第0端口)no shutdown （开启该端口）ip address 192.168.3.2 255.255.255.0 （设置该端口的IP地址为192.168.3.2 子网掩码为255.255.255.0）exit （返回上层配置模式）in s 2/0 (进入同步串行接口2号模块的0号接口)no shutdown （开启该接口）ip address 192.168.4.1 255.255.255.0 （设该接口IP地址为192.168.4.1 子网掩码为255.255.255.0）clock rate 64000 （设置同步时间，必须配置时钟才可通信）end （退出）show ip route （查看路由表）conf t （进入全局配置模式）router rip （启动RIP协议）network 192.168.3.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段）network 192.168.4.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段）version 2 （RIP协议启用第二版本）end （退出）R2操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R2 (修改路由器的名称为R1)interface fa 0/0 (进入0模式第0端口)no shutdown （开启该端口）ip address 192.168.2.1 255.255.255.0 （设置该端口的IP地址为192.168.2.1 子网掩码为255.255.255.0）exit （返回上层配置模式）int s 2/0 (进入同步串行接口2号模块的0号接口)no shutdown （开启该接口）ip address 192.168.4.2 255.255.255.0 （设该接口IP地址为192.168.4.2 子网掩码为255.255.255.0）end （退出）show ip route （查看路由表）conf t （进入全局配置模式）router rip （启动RIP协议）network 192.168.2.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.2.0的网段）netword 192.168.4.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段）version 2 （RIP协议启用第二版本）end （退出）实验最终目的实现PC1打开cmd（命令提示符） Ping PC2（192.168.2.2）有回复。

实验八：rip动态路由的配置一、实验项目名称：rip动态路由的配置二、实验环境：Cisco Packet Tracer软件三、实验目的和要求：1、用两台PC和若干台路由器构成一个网络；2、规划PC机及路由器相关接口的IP地址，配置RIP动态路由协议，使两台PC能相互通信; 3、尝试比较RIPv1和RIPv2的区别;3、用show ip route,sh ip protocol,sh arp显示每台路由器上的相关信息。

四、实验过程第一部分：使用两台路由器配置步骤一：画出实验拓扑图。

步骤二：使用no shutdown命令，分别将两个路由器的两个端口打开步骤三：规划各端口的ip地址。

并配置两台pc机的ip地址。

步骤四：在交换机的两个端口配置对连ipRouter0Router1步骤五：使用show ip route 命令，检查个路由器的路由表Router0Router1两台交换机的路由表都显示了可以直接交付的端口网络，并清楚记录通过哪个端口可以转发。

步骤六：配置rip动态路由Router0Router1步骤七：使用show ip route命令，检查各路由器的信息Router0Router1进行rip动态路由配置后，在路由表中多了一个一个路由表，是间接交付的路由，且将经过的下一跳路由ip和经过的端口都更新在路由表上。

使用show ip protocol 命令和show arp查看每台交换机的信息。

Router0Router1可以看到，两台交换机使用的协议都是rip协议步骤八：使用ping 命令，检查两台pc机的连通性。

两台交换机之间可以进行通信。

第二部分：使用三台交换机配置步骤一：画出拓扑图步骤二：使用no shutdown 命令，将各个交换机的端口打开。

Router2Router4步骤三：规划ip地址，并配置两台pc机的ip地址。

步骤四：分别在交换机的两个端口配置对连ipRouter3Router4步骤五：使用show ip route命令，检查各路由器的路由表Router2Router3Router4每个路由器的路由表中的信息都只有与本路由直接相连网络端口的信息。

路由器RIP动态路由配置实验目标：掌握RIP协议的配置方法：掌握查看通过动态路由协议RIP学习产生的路由：掌握广域网线缆的连接方式：实验背景：假设校园网通过一台三层交换机连接到校园网出口路由器上，路由器在和校园网外的另一台路由器连接。

现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。

为了简化网关的管理维护工作，学习决定采用RIP V2协议实现互通。

技术原理：RIP:路由信息协议是应用较早，使用较普遍的IGP内部网关协议。

使用于小型同类网络，是距离矢量协议。

RIP协议跳数做为衡量路径开销的，RIP规定最大跳数是15.RIP协议有2个版本：RIPv1和RIPv2, RIPv1属于有类路由协议，不支持VLSM,以广播形式进行路由信息的更新，更新周期30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。

实验步骤：首先连接好拓扑图：设置pc0的IP地址：192.168.1.2.255.255.255.0192.168.1.1设置pc1的IP地址：192.168.2.2255.255.255.0192.168.2.1设置3层交换机：Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname s0s0(config)#vlan 10s0(config-vlan)#name v10s0(config-vlan)#exits0(config)#vlan 20s0(config-vlan)#s0(config-vlan)#name v20s0(config-vlan)#exits0(config)#interface fa0/10s0(config-if)#switchport access vlan 10s0(config-if)#exits0(config)#interface fa0/20s0(config-if)#switchport access vlan 20s0(config-if)#ends0#%SYS-5-CONFIG_I: Configured from console by consoles0#show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/11, Fa0/12, Fa0/13Fa0/14, Fa0/15, Fa0/16, Fa0/17Fa0/18, Fa0/19, Fa0/21, Fa0/22Fa0/23, Fa0/24, Gig0/1, Gig0/210 v10 active Fa0/1020 v20 active Fa0/201002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------1 enet 100001 1500 - - - - - 0 010 enet 100010 1500 - - - - - 0 020 enet 100020 1500 - - - - - 0 01002 fddi 101002 1500 - - - - - 0 01003 tr 101003 1500 - - - - - 0 01004 fdnet 101004 1500 - - - ieee - 0 01005 trnet 101005 1500 - - - ibm - 0 0Remote SPAN VLANs------------------------------------------------------------------------------Primary Secondary Type Ports------- --------- ----------------- ------------------------------------------s0#config terminalEnter configuration commands, one per line. End with CNTL/Z.s0(config)#interface vlan 10%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up s0(config-if)#ip address 192.168.1.1 255.255.255.0s0(config-if)#no shutdowns0(config-if)#exits0(config)#interface vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to ups0(config-if)#ip address 192.168.3.1 255.255.255.0s0(config-if)#no shutdowns0(config-if)#ends0#%SYS-5-CONFIG_I: Configured from console by consoles0#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10s0#config terminalEnter configuration commands, one per line. End with CNTL/Z.s0(config)#router rips0(config-router)#network 192.168.1.0s0(config-router)#network 192.168.3.0s0(config-router)#version 2s0(config-router)#ends0#%SYS-5-CONFIG_I: Configured from console by consoles0#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10s0#下面对路由器0进行配置：Router>enableRouter#config terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R0R0(config)#interface fa0/0R0(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upR0(config-if)#ip address 192.168.3.2 255.255.255.0R0(config-if)#interface serial 2/0R0(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial2/0, changed state to downR0(config-if)#ip address 192.168.4.1 255.255.255.0R0(config-if)#clock rate 64000R0(config-if)#endR0#%SYS-5-CONFIG_I: Configured from console by consoleR0#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.3.0/24 is directly connected, FastEthernet0/0R0#config terminalEnter configuration commands, one per line. End with CNTL/Z.R0(config)#route ripR0(config-router)#network 192.168.3.0R0(config-router)#network 192.168.4.0R0(config-router)#version 2R0(config-router)#endR0#%SYS-5-CONFIG_I: Configured from console by consoleR0#下面对路由器1进行配置：Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enableRouter#configConfiguring from terminal, memory, or network [terminal]? terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upR1(config-if)#ip address 192.168.2.1 255.255.255.0R1(config-if)#interface serial 2/0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial2/0, changed state to upR1(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to upR1(config-if)#ip address 192.168.4.2 255.255.255.0R1(config-if)#endR1#%SYS-5-CONFIG_I: Configured from console by consoleR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial2/0R1#config terminalEnter configuration commands, one per line. End with CNTL/Z.R1(config)#route ripR1(config-router)#network 192.168.2.0R1(config-router)#network 192.168.4.0R1(config-router)#version 2R1(config-router)#endR1#%SYS-5-CONFIG_I: Configured from console by consoleR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/2] via 192.168.4.1, 00:00:19, Serial2/0C 192.168.2.0/24 is directly connected, FastEthernet0/0R 192.168.3.0/24 [120/1] via 192.168.4.1, 00:00:19, Serial2/0C 192.168.4.0/24 is directly connected, Serial2/0R1#然后pc0 ping 192.168.2.2 是通的。

RIP动态路由实验PC参数PC1 ip:192.168.1.11 255.255.255.0 dg:192.168.1.1PC2ip:192.168.4.22 255.255.255.0 dg:192.168.4.3路由器配置Router1重命名：Router>enRouter#confEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R1配置端口ip：R1(config)#int f0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shutdown%LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to upR1(config-if)#int s0R1(config-if)#ip address 192.168.2.1 255.255.255.0R1(config-if)#no shutdown%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to downR1(config-if)#exit定义RIP动态路由：R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to upRouter2重命名：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R2配置端口ip：R2(config)#int s0R2(config-if)#ip address 192.168.2.2 255.255.255.0R2(config-if)#no shutdown%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to downR2(config-if)#int s1R2(config-if)#ip address 192.168.3.2 255.255.255.0R2(config-if)#no shutdown%LINK-3-UPDOWN: Interface Serial1, changed state to up%LINK-3-UPDOWN: Interface Serial1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to down设置时钟频率：R2(config-if)#int s0R2(config-if)#clock rate 64000%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to upR2(config-if)#no shutdownR2(config-if)#int s1R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#exit定义RIP动态路由：R2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.3.0%LINK-3-UPDOWN: Interface Serial1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to upRouter3重命名：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R3配置端口ip：R3(config)#int s0R3(config-if)#ip address 192.168.3.3 255.255.255.0R3(config-if)#no shutdow%LINK-3-UPDOWN: Interface Serial0, changed state to upR3(config-if)#no shutdownR3(config-if)#int f0/0R3(config-if)#ip address 192.168.4.3 255.255.255.0R3(config-if)#no shutdown%LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to upR3(config-if)#exit定义RIP动态路由：R3(config)#router ripR3(config-router)#network 192.168.3.0R3(config-router)#network 192.168.4.0PC间互ping结果PC1C:>ping 192.168.4.22Pinging 192.168.4.22 with 32 bytes of data:Reply from 192.168.4.22: bytes=32 time=60ms TTL=241Reply from 192.168.4.22: bytes=32 time=60ms TTL=241Reply from 192.168.4.22: bytes=32 time=60ms TTL=241Reply from 192.168.4.22: bytes=32 time=60ms TTL=241Reply from 192.168.4.22: bytes=32 time=60ms TTL=241Ping statistics for 192.168.4.22: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msPC2C:>ping 192.168.1.11Pinging 192.168.1.11 with 32 bytes of data:Reply from 192.168.1.11: bytes=32 time=60ms TTL=241Reply from 192.168.1.11: bytes=32 time=60ms TTL=241Reply from 192.168.1.11: bytes=32 time=60ms TTL=241Reply from 192.168.1.11: bytes=32 time=60ms TTL=241Reply from 192.168.1.11: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.11: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms。

实验静态路由一、实验性质本实验为设计型实验，实验学时为4学时。
