教你如何简单配置动态路由RIP(利用packet-tracer-5.0软件)

实验六：动态路由配置-RIP实验六动态路由配置—RIP实验⽬的1、熟悉模拟器Packet tracer的使⽤环境；2、理解RIP的基本原理；3、掌握RIP协议的配置步骤；4、掌握查看通过动态路由协议RIP学习产⽣的路由；实验环境Packet tracer 5.0背景知识RIP(Routing Information Protocols,)是应⽤较早、使⽤较普遍的IGP内部⽹管协议，使⽤于⼩型同类⽹络，是距离⽮量协议；RIP协议跳数作为衡量路径开销的，RIP协议⾥规定最⼤跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不⽀持VLSM，以⼴播形式进⾏路由信息的更新，更新周期为30秒；RIPv2属于⽆类路由协议，⽀持VLSM，以组播形式进⾏路由更细。

实验步骤1、使⽤模拟器Packet tracer构建如下的⽹络拓扑：注意：路由器和路由器之间，路由器和计算机之间应该采⽤哪种电缆2、PC机的IP配置进⼊PC机配置环境，按照图中的要求配置IP地址、⼦⽹掩码和⽹关。

3、路由器基本配置R0:Router>enableRouter#configure terminalRouter(config)#hostname R1 //路由器命名R1(config)#interface f0/0R1(config-if)#ip add 192.168.1.254 255.255.255.0R1(config-if)#no shutR1(config-if)#interface s0/0/0R1(config-if)#ip add 192.168.2.1 255.255.255.0R1(config-if)#clock rate 64000R1(config-if)#no shutR2：Router>enableRouter#configure terminalRouter(config)#hostname R2 //路由器命名R2(config)#interface f0/0R2(config-if)#ip add 192.168.2.254 255.255.255.0 R2(config-if)#no shut R2(config-if)#interface s0/0/0R2(config-if)#ip add 192.168.2.2 255.255.255.0R2(config-if)#no shutR2(config-if)#interface s0/0/1R2(config-if)#ip add 192.168.4.2 255.255.255.0R2(config-if)#clock rate 64000R3(config-if)#no shutR3：Router>enableRouter#configure terminalRouter(config)#hostname R3 //路由器命名R3(config)#interface f0/0R3(config-if)#ip add 192.168.5.254 255.255.255.0 R3(config-if)#no shut R3(config-if)#interface s0/0/0R3(config-if)#ip add 192.168.4.1 255.255.255.0R3(config-if)#no shut4、RIP配置R1：R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0R2：R2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.3.0R2(config-router)#network 192.168.4.0R3：R3(config)#router ripR3(config-router)#network 192.168.4.0R3(config-router)#network 192.168.5.05、查看路由器在特权模式下查看路由器的路由信息：Router#show ip routeRouter#show ip protocolsRouter#debug ip rip6、查看⽹络连通情况⽤PING命令查看⽹络连通情况。

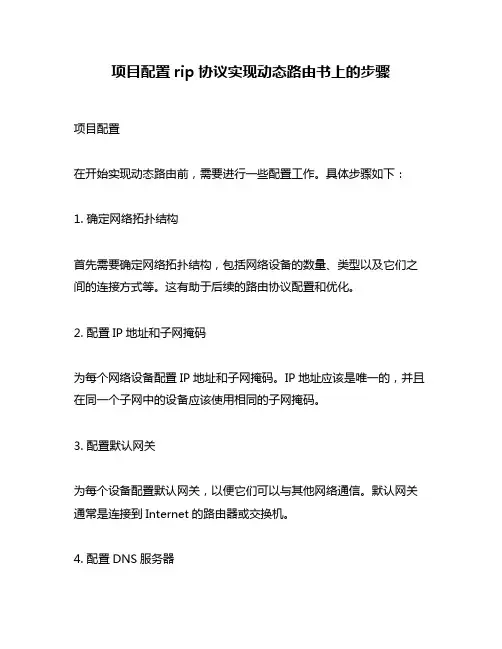

项目配置rip协议实现动态路由书上的步骤项目配置在开始实现动态路由前，需要进行一些配置工作。

具体步骤如下：1. 确定网络拓扑结构首先需要确定网络拓扑结构，包括网络设备的数量、类型以及它们之间的连接方式等。

这有助于后续的路由协议配置和优化。

2. 配置IP地址和子网掩码为每个网络设备配置IP地址和子网掩码。

IP地址应该是唯一的，并且在同一个子网中的设备应该使用相同的子网掩码。

3. 配置默认网关为每个设备配置默认网关，以便它们可以与其他网络通信。

默认网关通常是连接到Internet的路由器或交换机。

4. 配置DNS服务器为每个设备配置DNS服务器，以便它们可以解析域名并访问Internet 上的资源。

RIP协议实现动态路由RIP（Routing Information Protocol）是一种基于距离向量算法实现动态路由的协议。

下面介绍如何通过RIP协议实现动态路由。

1. 启用RIP协议在每个网络设备上启用RIP协议，并指定其使用的版本（通常是RIPv2）。

这可以通过命令行界面或Web界面完成。

2. 配置网络接口为每个接口指定其所属的网络和子网掩码。

这将告诉RIP协议哪些网络可以通过该接口访问。

3. 配置路由器ID为每个路由器指定一个唯一的路由器ID。

这通常是路由器的IP地址。

4. 确定距离度量RIP协议使用距离度量来确定最佳路径。

可以通过修改距离度量的参数来优化路由算法，例如将带宽作为距离度量。

5. 配置路由策略根据实际需求配置路由策略，例如指定某些网络只能通过特定的接口访问，或者限制某些网络的带宽使用等。

6. 监控和调整监控网络状态和流量，并根据需要调整路由策略和参数。

例如，在网络拓扑发生变化时重新计算最优路径。

书上的步骤以下是书上介绍的实现动态路由的步骤：1. 确定网络拓扑结构和设备类型，并进行物理连接。

2. 为每个设备配置IP地址、子网掩码、默认网关和DNS服务器等基本信息。

3. 在路由器上启用RIP协议，并配置其使用的版本、接口、路由器ID 和距离度量等参数。

路由器RIP动态路由配置本文档涉及附件：- [路由器RIP动态路由配置示例图](附件1)- [路由器RIP配置文件](附件2)本文所涉及的法律名词及注释：- 路由器：一种专用计算机设备，用于在计算机网络之间传输数据包，它根据分析数据包中的目标地质来决定它是将数据包传递给下一个连接点还是丢弃。

- RIP（Routing Information Protocol）：一种用于在IP网络中自动传播路由信息的动态路由协议。

- 动态路由：一种网络路由技术，它根据网络中的实时变化自动调整路由表，以便选择最佳路径进行数据传输。

路由器RIP动态路由配置示例：一、配置基本信息1.打开路由器终端连接工具，登录路由器管理界面。

2.进入路由器配置模式：```router> enablerouterconfigure terminal```3.配置路由器主机名：```router(config)hostname 路由器名称```4.配置RIP协议：```router(config)router rip```二、配置接口信息1.进入接口配置模式：```router(config)interface 接口名称```2.配置接口IP地质：```router(config-if)ip address IP地质子网掩码```3.开启接口：```router(config-if)no shutdown```4.重复以上步骤配置所有需要参与RIP动态路由的接口。

三、配置RIP网络1.进入RIP路由配置模式：```router(config)router rip```2.配置网络：```router(config-router)network 网络地质```3.重复以上步骤配置所有需要参与RIP动态路由的网络。

四、调整RIP路由参数1.调整RIP更新间隔：```router(config-router)timers basic 广播间隔启动等待时间```2.调整RIP版本：```router(config-router)version 2```3.调整RIP跳数限制：```router(config-router)maximum-paths 最大跳数```五、保存配置并退出1.保存配置：```router(config)endrouterwrite```2.退出路由器管理界面：```routerexit```附件：附件1：[路由器RIP动态路由配置示例图](附件1.jpg)附件2：[路由器RIP配置文件](附件2.txt)本文所涉及的法律名词及注释：- 路由器：网络设备，用于传输数据。

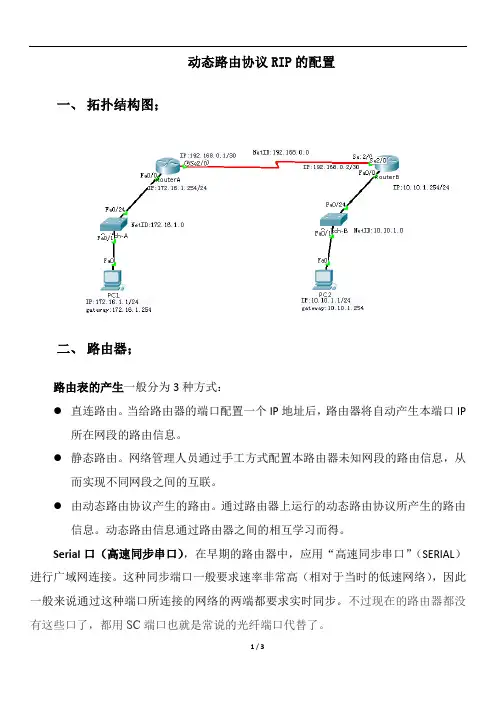

动态路由协议RIP的配置一、拓扑结构图；二、路由器；路由表的产生一般分为3种方式：●直连路由。

当给路由器的端口配置一个IP地址后，路由器将自动产生本端口IP所在网段的路由信息。

●静态路由。

网络管理人员通过手工方式配置本路由器未知网段的路由信息，从而实现不同网段之间的互联。

●由动态路由协议产生的路由。

通过路由器上运行的动态路由协议所产生的路由信息。

动态路由信息通过路由器之间的相互学习而得。

Serial口（高速同步串口），在早期的路由器中，应用“高速同步串口”（SERIAL）进行广域网连接。

这种同步端口一般要求速率非常高（相对于当时的低速网络），因此一般来说通过这种端口所连接的网络的两端都要求实时同步。

不过现在的路由器都没有这些口了，都用SC端口也就是常说的光纤端口代替了。

三、技术原理；RIP路由协议是以跳数作为度量值来计算路由的。

RIP v1不支持可变长度子网掩码，因此进行子网规划的网络需要设置RIP的版本号。

RIP的配置命令为：Router(config)# Router rip /*启动RIP路由协议。

Router(config-Router)# network 直连网络的网络地址/*发布路由器的直连网络。

Router(config-Router)# version 2 /*设置RIP路由协议的版本号。

Serial端口，必须进行时钟频率配置。

四、配置步骤；PC1的IP地址配置为：172.16.1.1，其子网掩码配置为：255.255.255.0，网关配置为：172.16.1.254；PC2的IP地址配置为：10.10.1.1，其子网掩码配置为：255.255.255.0，网关配置为：10.10.1.254；实验步骤：1．在路由器（RouterA和RouterB）上配置端口Fa 0/0的IP地址，端口Se 2/0的IP地址与时钟频率。

（此为路由器的基本配置）RouterA(config)#inter fast 0/0 /*进入RouterA的0模块0端口RouterA(config-if)#ip address 172.16.1.254 255.255.255.0/*将RouterA的0模块0端口的IP地址配置为：172.16.1.254，掩码：255.255.255.0RouterA(config-if)#no shutdown /*开启RouterA(config)#inter serial 2/0 /*进入RouterA的串口Serial 2/0RouterA(config-if)#ip address 192.168.0.1 255.255.255.252/*将RouterA的串口Serial 2/0的IP地址配置为：192.168.0.1，掩码：255.255.255.252RouterA(config-if)#clock rate 64000 /*配置Serial 2/0的时钟频率为64000RouterA(config-if)#no shutdown /*开启注意：RouterB的Serial 2/0就不用再配置时钟频率。

RIP路由协议基本配置1. RIP路由协议简介RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在小型网络中动态交换路由信息。

RIP通过广播更新路由表，支持最多15个跳数的路由，并使用跳数作为路径选择的度量。

RIP路由协议的基本配置包括以下几个步骤：2. 配置RIP路由协议2.1 确认网络拓扑在开始配置RIP路由协议之前，需要先确认网络拓扑。

了解网络中存在的子网和路由器之间的连接关系是非常重要的。

2.2 启用RIP路由协议配置RIP路由协议的第一步是启用协议。

在路由器上使用如下命令启用RIP路由协议：Router(config)# router rip2.3 添加网络到RIP协议接下来，需要将网络添加到RIP路由协议中。

使用以下命令将网络添加到RIP协议：Router(config-router)# network <network_address>其中，<network_address>是需要添加的网络地址。

可以使用通配符来指定多个网络。

2.4 配置其他参数除了添加网络之外，还可以配置其他参数来优化RIP路由协议的性能。

下面是一些常用的配置参数：•版本选择: RIP有两个版本，RIP v1和RIP v2。

RIP v1仅支持IPv4，而RIP v2则支持IPv4和IPv6。

可以使用以下命令选择RIP的版本：Router(config-router)# version {1 | 2}•跳数限制: 默认情况下，RIP最大支持15个跳数。

可以使用以下命令修改跳数限制：Router(config-router)# maximum-path <number>•路由定时器: RIP使用路由定时器来控制路由更新的频率。

可以使用以下命令调整路由定时器的值：Router(config-router)# timers basic <update_interval> <i nvalid_interval> <holddown_interval>3. RIP路由协议工作原理RIP路由协议的工作原理基于距离向量算法。

路由器RIP动态路由配置路由器RIP动态路由配置：=================================================================1. 简介本文档旨在提供关于在路由器上配置RIP（RoutingInformation Protocol）动态路由的详细指导。

RIP是一种基于距离向量的路由协议，用于在网络中自动交换路由信息。

2. 确保路由器支持RIP动态路由在开始配置RIP动态路由之前，确保你的路由器支持RIP协议。

查阅路由器厂商提供的文档或联系技术支持来确认支持情况。

3. 确定网络拓扑在配置RIP动态路由之前，需了解网络的拓扑结构，包括不同网络设备的连接方式和IP地址分配情况。

4. 配置RIP动态路由4.1 配置路由器接口IP地址首先，为每个需要参与RIP动态路由的接口配置IP地址。

通过进入路由器的接口配置模式，为每个接口分配一个唯一的IP地址。

4.2 启用RIP协议进入全局配置模式并运行以下命令，以启用RIP协议：```router rip```4.3 添加网络使用以下命令，将需要动态路由的网络添加到RIP配置中：```network <network_address>```其中，<network_address>是需要添加的网络的IP地址。

4.4 配置其他RIP参数根据需要，可以配置其他RIP参数，如路由器ID、路由器版本等。

参考路由器的文档，运行适当的命令进行配置。

5. 验证RIP动态路由配置配置完成后，使用以下命令验证RIP动态路由是否正常工作：```show ip route```通过查看路由表中的信息，确认RIP动态路由已成功添加。

6. 附加功能和注意事项6.1 路由策略如果对特定的网络有特殊要求，可以在RIP配置中使用路由策略进行调整。

具体的配置方法可以在路由器文档中找到。

6.2 定期检查和维护定期检查RIP动态路由的运行状态，并根据需要进行调整和维护。

实训名称：RIP动态路由基本配置一、实训原理Router ripNet 直连网络号二、实训目的了解RIP的基本配置，并了解RIP的学习原理三、实训步骤：拓扑图第一步：配IP地址先配R1的路由器EnConfInt F0/0Ip add 192.168.1.2 255.255.255.0No shutInt f0/1Ip add 192.168.2.1 255.255.255.0No shut再配R2的路由器EnConfInt F0/0Ip add 192.168.2.2 255.255.255.0No shutInt f0/1Ip add 192.168.3.1 255.255.255.0 No shut再配R3的路由器EnConfInt F0/0Ip add 192.168.3.2 255.255.255.0 No shutInt f0/1Ip add 192.168.4.1 255.255.255.0 No shut第二步：给路由器由器配置动态RTIP 先配R1的路由器router rip //全局配置模式下network 192.168.1.0network 192.168.2.0先配R2的路由器router rip //全局配置模式下network 192.168.2.0network 192.168.3.0先配R3的路由器router rip //全局配置模式下network 192.168.3.0network 192.168.4.0第三步：给PC机配置IP地址此处略去1000字四、实训结果查看路由show ip route //全局特权模式下R1路由器的路由表R2路由器的路由表R3路由器的路由表PC0 ping PC1的结果。

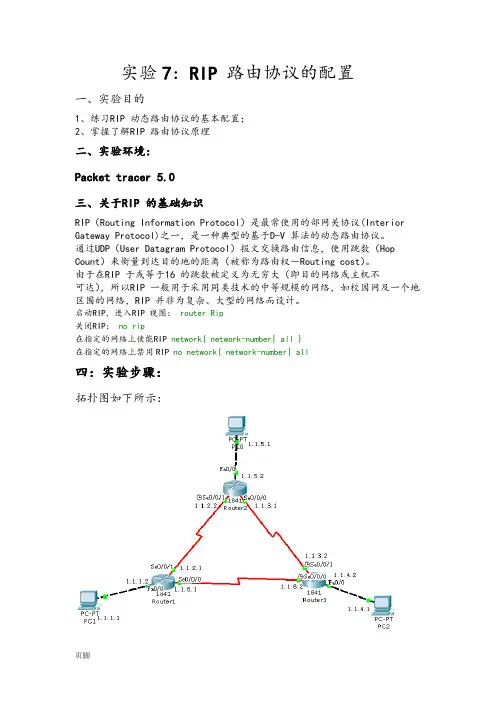

实验7：RIP 路由协议的配置一、实验目的1、练习RIP 动态路由协议的基本配置；2、掌握了解RIP 路由协议原理二、实验环境：Packet tracer 5.0三、关于RIP 的基础知识RIP（Routing Information Protocol）是最常使用的部网关协议(Interior Gateway Protocol)之一，是一种典型的基于D-V 算法的动态路由协议。

通过UDP（User Datagram Protocol）报文交换路由信息，使用跳数（Hop Count）来衡量到达目的地的距离（被称为路由权－Routing cost）。

由于在RIP 于或等于16 的跳数被定义为无穷大（即目的网络或主机不可达），所以RIP 一般用于采用同类技术的中等规模的网络，如校园网及一个地区围的网络，RIP 并非为复杂、大型的网络而设计。

启动RIP，进入RIP 视图：router Rip关闭RIP：no rip在指定的网络上使能RIP network{ network-number| all }在指定的网络上禁用RIP no network{ network-number| all四：实验步骤：拓扑图如下所示：配置过程：Router1：Router>enable //进入特权模式Router#conf ter //进入全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0 //配置Fa0/0 接口Router(config-if)#ip add 1.1.1.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/0 //配置串口Router(config-if)#ip add 1.1.6.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downRouter(config-if)#exitRouter(config)#int s0/0/1 //配置串口Router(config-if)#ip add 1.1.2.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to downRouter(config-if)#exitRouter(config)#router rip //进入RIP 视图Router(config-router)#network 1.0.0.0 //发布直连网络Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip route //查看路由表Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, FastEthernet0/0Router#Router2：Router>enableRouter#conf terEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 1.1.5.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/1Router(config-if)#ip add 1.1.2.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip add 1.1.3.1 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 1.0.0.0Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 3 subnetsR 1.1.1.0 [120/1] via 1.1.2.1, 00:00:11, Serial0/0/1C 1.1.2.0 is directly connected, Serial0/0/1C 1.1.5.0 is directly connected, FastEthernet0/0Router#Router3：Router>enRouter#conf terEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 1.1.4.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip add 1.1.6.2 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shutdownRouter(config-if)#%LINK-5-CHANGED: Interface Serial0/0/0, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/1Router(config-if)#ip add 1.1.3.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to upRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to upRouter(config-router)#network 1.0.0.0Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip rouRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 6 subnetsR 1.1.1.0 [120/1] via 1.1.6.1, 00:00:02, Serial0/0/0R 1.1.2.0 [120/1] via 1.1.6.1, 00:00:02, Serial0/0/0[120/1] via 1.1.3.1, 00:00:10, Serial0/0/1C 1.1.3.0 is directly connected, Serial0/0/1C 1.1.4.0 is directly connected, FastEthernet0/0R 1.1.5.0 [120/1] via 1.1.3.1, 00:00:10, Serial0/0/1C 1.1.6.0 is directly connected, Serial0/0/0之后按照图示配置好主机的IP 地址，使用ping 命令测试相互之间的连通性，主机之间可以相互ping 通的，如下所示：。

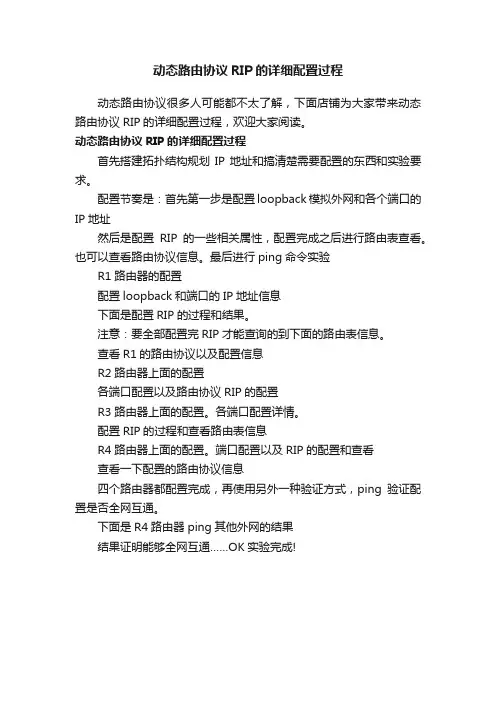

动态路由协议RIP的详细配置过程
动态路由协议很多人可能都不太了解，下面店铺为大家带来动态路由协议RIP的详细配置过程，欢迎大家阅读。

动态路由协议RIP的详细配置过程
首先搭建拓扑结构规划IP地址和搞清楚需要配置的东西和实验要求。

配置节奏是：首先第一步是配置loopback模拟外网和各个端口的IP地址
然后是配置RIP的一些相关属性，配置完成之后进行路由表查看。

也可以查看路由协议信息。

最后进行ping命令实验
R1路由器的配置
配置loopback和端口的IP地址信息
下面是配置RIP的过程和结果。

注意：要全部配置完RIP才能查询的到下面的路由表信息。

查看R1的路由协议以及配置信息
R2路由器上面的配置
各端口配置以及路由协议RIP的配置
R3路由器上面的配置。

各端口配置详情。

配置RIP的过程和查看路由表信息
R4路由器上面的配置。

端口配置以及RIP的配置和查看
查看一下配置的路由协议信息
四个路由器都配置完成，再使用另外一种验证方式，ping验证配置是否全网互通。

下面是R4路由器ping其他外网的结果
结果证明能够全网互通……OK实验完成!。

实验八配置动态路由RIP一．实验目的（1）通过本次实验掌握RIP协议的原理及应用（2）实践一个RIP的实例二．实验步骤（1）实验拓扑图（2）RIP协议基本配置命令Router(config)#ip classless 让路由器支持无类编址，RIPv1是不支持无类IP编址的。

RIP基本配置命令：Router(config)#router ripRouter(config-router)#network w.x.y.z可选的配置命令：Router(config)#no router rip 在路由器上关闭RIP协议Router(config-router)#no network w.x.y.z 从RIP协议中移除w.x.y.z 网络Router(config-router)#version 2 RIP协议为第2版Router(config-if)#ip rip send version 2 该接口仅发送RIP ver 2报文Router(config-if)#ip rip send version 1 该接口仅发送RIP ver 1报文Router(conifg-if)#ip rip send version 1 2 该接口发送RIP ver 1报文和RIP ver 2报文Router(config-if)#ip rip receive version 2 该接口仅接收RIP ver 2报文Router(config-router)#no auto-summary 关闭路由协议的自动聚合功能Router(config-router)#ip split-horizon 配置水平分割（3）RIP配置实验首选根据实验需要配置好PC机及路由器各个接口的IP地址等参数。

１、三个路由器的基本配置a.b.c.２、RIP路由协议配置a.b.c.d.e.三．实验结果。

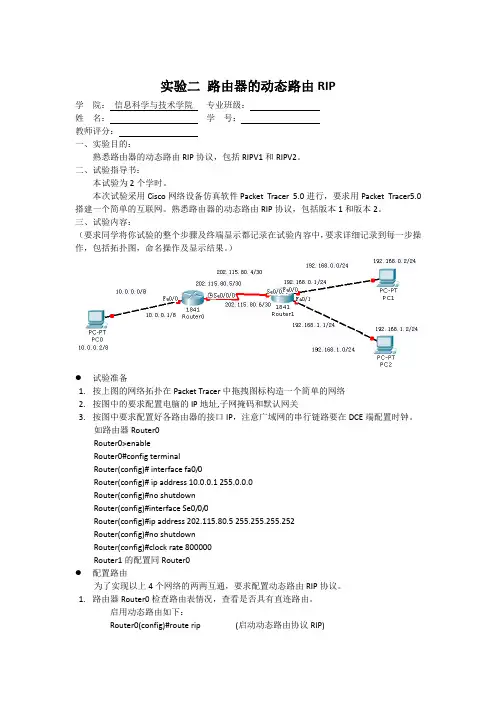

实验二路由器的动态路由RIP学院：信息科学与技术学院专业班级：姓名：学号：教师评分：一、实验目的：熟悉路由器的动态路由RIP协议，包括RIPV1和RIPV2。

二、试验指导书：本试验为2个学时。

本次试验采用Cisco网络设备仿真软件Packet Tracer 5.0进行，要求用Packet Tracer5.0搭建一个简单的互联网。

熟悉路由器的动态路由RIP协议，包括版本1和版本2。

三、试验内容：（要求同学将你试验的整个步骤及终端显示都记录在试验内容中，要求详细记录到每一步操作，包括拓扑图，命名操作及显示结果。

）●试验准备1.按上图的网络拓扑在Packet Tracer中拖拽图标构造一个简单的网络2.按图中的要求配置电脑的IP地址,子网掩码和默认网关3.按图中要求配置好各路由器的接口IP，注意广域网的串行链路要在DCE端配置时钟。

如路由器Router0Router0>enableRouter0#config terminalRouter(config)# interface fa0/0Router(config)# ip address 10.0.0.1 255.0.0.0Router(config)#no shutdownRouter(config)#interface Se0/0/0Router(config)#ip address 202.115.80.5 255.255.255.252Router(config)#no shutdownRouter(config)#clock rate 800000Router1的配置同Router0●配置路由为了实现以上4个网络的两两互通，要求配置动态路由RIP协议。

1.路由器Router0检查路由表情况，查看是否具有直连路由。

启用动态路由如下：Router0(config)#route rip (启动动态路由协议RIP)Router0(config)#network 10.0.0.0 （通告有类网络）Router0(config)#network 202.115.80.0 （通告有类网络）2.路由器Router1检查路由表情况，查看是否具有直连路由。

路由器动态路由的配置方法路由器动态路由配置方法指的是配置路由器来动态更新路由表，实现更好的网络通信。

在动态路由配置中，主要涉及到路由器之间的相互通信和路由信息的交换，这样可以使得网络中的设备更加智能地选择最佳的路径进行通信。

下面将详细介绍路由器动态路由的配置方法。

1.第一步是启用路由器的路由功能。

在路由器中有一个功能使能开关，默认情况下是关闭的。

我们需要进入路由器的管理控制台，找到路由功能选项并将其打开。

具体的操作请参考路由器的用户手册。

2. 第二步是配置路由器的路由协议。

路由协议是路由器之间交换路由信息的一种规则，常见的路由协议包括RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）和BGP（Border Gateway Protocol）等。

根据网络的具体需求，选择合适的路由协议进行配置。

3.第三步是配置路由器的路由器ID。

每个路由器都需要有一个唯一的路由器ID来标识自己。

路由器ID可以是IP地址的一部分，也可以是路由器的名称。

在配置路由器的路由协议时，需要指定路由器ID。

4.第四步是配置路由器之间的邻居关系。

为了能够交换路由信息，路由器之间需要建立邻居关系。

在配置路由器的路由协议时，需要指定路由器的邻居IP地址。

可以手动添加邻居关系，也可以通过自动发现的方式建立邻居关系。

5.第五步是配置路由器的网络。

在路由器中，需要将局域网和外部网络的信息添加到路由表中。

在配置路由表时，需要指定网络的IP地址以及网络掩码。

路由器会根据这些信息来选择最佳的路径进行通信。

6.第六步是启用动态路由功能。

在完成以上步骤后，需要启用路由器的动态路由功能。

这样，路由器会定期更新自己的路由表，并与邻居路由器交换路由信息，以实现网络的动态调整。

7. 第七步是验证路由器的动态路由配置。

在完成路由器的动态路由配置后，需要验证路由器之间的路由信息是否正常交换。

路由器RIP动态路由配置实验目的掌握RIP协议的配置方法：掌握查看通过动态路由协议RIP学习产生的路由；熟悉广域网线缆的链接方式；技术原理RIP(Routing Information Protocols,路由信息协议)是应用较早、使用较普遍的IGP内部网管协议，使用于小型同类网络，是距离矢量协议；RIP协议跳数作为衡量路径开销的，RIP协议里规定最大跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更细。

实验步骤建立建立packet tracer拓扑图（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

（2）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置RIPV2路由协议。

（5）在路由器R1、R2上配置RIPV2路由协议。

（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相同信；实验设备PC 2台；Switch_3560 1台；Router-PT 2台；直连线；交叉线；DCE 串口线，如图1-1图1-1PC1配置IP地址: 192.168.1.2子网掩码: 255.255.255.0网关: 192.168.1.1PC2配置IP地址: 192.168.2.2子网掩码: 255.255.255.0网关: 192.168.2.1S3560操作指令：en （进入特权模式）conf t （进入全局配置模式）vlan 10 （新建虚拟局域网VLAN10）exit （返回上层配置模式）vlan 20 （新建虚拟局域网VLAN20）exit （返回上层配置模式）int fa 0/10 （进入0模块第10端口）switchport access vlan 10 （将当前端口划分到虚拟局域网VLAN10中）exit （返回上层配置模式）int fa 0/20 （进入0模块第20端口）switchport access valn 20 （将当前端口划分到虚拟局域网VLAN20中）exit （返回上层配置模式）end （退出）show vlan （查看虚拟局域网配置表)conf t （进入全局配置模式）int vlan 10 (进入虚拟局域网VLAN10)ip address 192.168.1.1 255.255.255.0 （设置其IP地址为192.168.1.1 子网掩码为255.255.255.0）no shutdown （开启该端口）exit （返回上层配置模式）int vlan 20 (进入虚拟局域网VLAN20)ip address 192.168.3.1 255.255.255.0 (设置其IP地址为192.168.3.1 子网掩码为255.255.255.0）no shutdown （开启该端口）end （退出）show ip route (查看路由表）show runing （显示当前交换机配置情况)conf t （进入全局配置模式）router rip （启动RIP协议）network 192.168.1.0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.1.0的网段）network 192.168.3.0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段）version 2 （RIP协议启用第二版本）end （退出）show ip route （查看路由表）R1操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R1 (修改路由器的名称为R1)int fa 0/0 (进入0模式第0端口)no shutdown （开启该端口）ip address 192.168.3.2 255.255.255.0 （设置该端口的IP地址为192.168.3.2 子网掩码为255.255.255.0）exit （返回上层配置模式）in s 2/0 (进入同步串行接口2号模块的0号接口)no shutdown （开启该接口）ip address 192.168.4.1 255.255.255.0 （设该接口IP地址为192.168.4.1 子网掩码为255.255.255.0）clock rate 64000 （设置同步时间，必须配置时钟才可通信）end （退出）show ip route （查看路由表）conf t （进入全局配置模式）router rip （启动RIP协议）network 192.168.3.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段）network 192.168.4.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段）version 2 （RIP协议启用第二版本）end （退出）R2操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R2 (修改路由器的名称为R1)interface fa 0/0 (进入0模式第0端口)no shutdown （开启该端口）ip address 192.168.2.1 255.255.255.0 （设置该端口的IP地址为192.168.2.1 子网掩码为255.255.255.0）exit （返回上层配置模式）int s 2/0 (进入同步串行接口2号模块的0号接口)no shutdown （开启该接口）ip address 192.168.4.2 255.255.255.0 （设该接口IP地址为192.168.4.2 子网掩码为255.255.255.0）end （退出）show ip route （查看路由表）conf t （进入全局配置模式）router rip （启动RIP协议）network 192.168.2.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.2.0的网段）netword 192.168.4.0 (通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段）version 2 （RIP协议启用第二版本）end （退出）实验最终目的实现PC1打开cmd（命令提示符） Ping PC2（192.168.2.2）有回复。

实验2:配置实现动态路由协议RIP一、实验目的1.熟练掌握动态路由协议RIP及RIP路由协议的配置方法；2.掌握路由器路由内容的查看方法；3.能按要求利用Cisco Packet Tracer V5.00模拟配置工具绘制出本实验的网络拓扑图，并能实现拓扑的物理连接；4.熟悉配置RIP路由表项的基本操作步骤；掌握在小型规模网络中配置实现RIP距离矢量类动态路由协议的方法。

二、实验环境/实验拓扑1.每人一机，安装并配置Cisco Packet Tracer V5.0模拟配置工具；2.在Cisco Packet Tracer V5.0模拟配置工具中通过添加和连接设备构建出本实验的相应拓扑；三、实验内容1.每人一机，安装并配置Cisco Packet Tracer V5.0模拟配置工具；2.用Cisco Packet Tracer V5.0模拟配置工具绘制出本实验相应的网络拓扑图；图1 实验拓扑图3.逐个单击网络拓扑图中的每台设备，进入该设备的命令行交互操作，配置其RIP路由项4.利用show ip route，show ip protocos，debug ip rip等相关命令检查设备的动态路由协议及路由表相关信息；5.利用ping，traceroute，telnet，debug等相关命令，进行网络连通性检查和配置结果测试。

四、实验步骤Step1:选择添加3个PC-PT设备，3个2620XM路由器设备至逻辑工作空间；（提示：2620XM路由器需要断电后接插WIC-2T模块才有广域网互联用的高速同步串口）Step2:将PC-PT PC0命名为PC1；将PC-PT PC1命名为PC2；将PC-PT PC2命名为PC3；Step3:配置PC1的IP、子网掩码、默认网关3项基本参数；(PC1: 172.16.1.2 255.255.255.0 GW: 172.16.1.1)Step4:配置PC2的IP、子网掩码、默认网关3项基本参数；(PC2: 172.16.3.2 255.255.255.0 GW: 172.16.3.1)Step5:配置PC3的IP、子网掩码、默认网关3项基本参数；(PC3: 172.16.5.2 255.255.255.0 GW: 172.16.5.1)Step6:将Router0路由器的主机名命名为R1；将Router1路由器的主机名命名为R2；将Router2路由器的主机名命名为R3；（提示：注意命名顺序和原设备下标应对应）图2 Router0路由器的主机名命名为2009082357_R1图3 Router1路由器的主机名命名为2009082357_R2图4 Router3路由器的主机名命名为2009082357_R3Step7:用正确的连接线缆将PC1连接到R1的Fastethernet0/0端口；Step8:用正确的连接线缆将R1的Serial0/0端口连接到R2的Serial0/0端口；（提示：注意DCE/DTE端的划分：本题设定R2为其两边的路由器提供时钟速率，即：时钟频率均在R2上配）Step9:用正确的连接线缆将R2的Serial0/1端口连接到R3的Serial0/0端口；（提示：注意DCE/DTE端的划分：本题设定R2为其两边的路由器提供时钟速率，即：时钟频率均在R2上配）Step10:用正确的连接线缆将PC2连接到R2的Fastethernet0/0端口；Step11:用正确的连接线缆将PC3连接到R3的Fastethernet0/0端口；Step12:配置R1的Fastethernet0/0端口；（IP地址、子网掩码、激活端口）（提示：IP地址: 172.16.1.1、子网掩码: 255.255.255.0、激活端口: no shutdown）图5配置2009082357_R1的Fastethernet0/0端口Step13:配置R1的Serial0/0端口；（IP地址、子网掩码、封装WAN协议帧格式、激活端口）（IP地址：172.16.2.1、子网掩码：255.255.255.0、封装WAN 协议帧格式：encap PPP、激活端口：no shut）图6配置2009082357_R1的Serial0/0端口Step14:配置R2的Serial0/0端口；（时钟频率、IP地址、子网掩码、封装WAN协议帧格式、激活端口）（时钟频率：clock rate 64000、IP地址：172.16.2.2、子网掩码：255.255.255.0、封装WAN协议帧格式：encap PPP、激活端口：no shut）图7配置2009082357_R2的Serial0/0端口S tep15:配置R2的Serial0/1端口；（时钟频率、IP地址、子网掩码、封装WAN协议帧格式、激活端口）（时钟频率：clock rate 64000、IP地址：172.16.4.1、子网掩码：255.255.255.0、封装WAN协议帧格式：encap PPP、激活端口：no shut）图8配置2009082357_R2的Serial0/1端口Step16:配置R3的Serial0/0端口；（IP地址、子网掩码、封装WAN协议帧格式、激活端口）（IP地址：172.16.4.2、子网掩码：255.255.255.0、封装WAN协议帧格式：encap PPP、激活端口：no shut）图9配置2009082357_R3的Serial0/0端口）Step17:配置R3的Fastethernet0/0端口；（IP地址、子网掩码、激活端口）（提示：IP地址: 172.16.5.1、子网掩码: 255.255.255.0、激活端口: no shutdown）图10配置2009082357_R3的Fastethernet0/0端口Step18:测试当前PC0至各节点的连通性。

路由器的RIP路由协议配置方法路由器是计算机网络中的重要设备，用于在不同网络之间转发数据包。

路由器使用路由协议来确定数据包的最佳路径，其中RIP （Routing Information Protocol）是一种常用的动态路由协议之一。

本文将介绍路由器上配置RIP路由协议的方法。

一、了解RIP路由协议RIP是一种基于距离向量的路由协议，使用了跳数作为决策路径的指标。

它的工作原理是通过交换路由表信息，计算出到达目的网络的最佳路径，并定期更新路由表。

二、准备工作在配置RIP协议之前，需要确保路由器已经正确连接，并且可以访问配置命令行接口。

另外，确保你已经了解网络拓扑，包括各个网络接口的IP地址和子网掩码。

三、进入路由器的命令行界面使用合适的终端工具，如SecureCRT或PuTTY，通过串口或SSH 等方式连接到路由器。

输入正确的用户名和密码后，成功登录路由器操作系统。

四、进入全局配置模式在命令行界面下，输入以下命令，进入全局配置模式：```shellconfigure terminal```五、配置RIP路由协议输入以下命令，开始配置RIP路由协议：```shellrouter rip```六、配置本地接口在RIP配置模式下，输入以下命令，开始配置本地接口：```shellnetwork <本地网络地址>```其中，本地网络地址是指路由器所在的网络地址，可以使用子网掩码来指定具体的网络范围。

如果有多个本地接口，重复执行该命令配置其他接口。

七、设定版本号继续在RIP配置模式下，输入以下命令，设定RIP版本号：```shell```RIP支持两个版本，版本1和版本2。

版本2对于大规模网络更为高效，因此建议使用版本2。

八、跳数限制继续在RIP配置模式下，输入以下命令，设定跳数限制：```shellmaximum-paths 4```跳数限制是指最多允许的跳数数量，即经过的路由器数量。

根据网络规模和需求，可以调整跳数限制。

实验八：rip动态路由的配置一、实验项目名称：rip动态路由的配置二、实验环境：Cisco Packet Tracer软件三、实验目的和要求：1、用两台PC和若干台路由器构成一个网络；2、规划PC机及路由器相关接口的IP地址，配置RIP动态路由协议，使两台PC能相互通信; 3、尝试比较RIPv1和RIPv2的区别;3、用show ip route,sh ip protocol,sh arp显示每台路由器上的相关信息。

四、实验过程第一部分：使用两台路由器配置步骤一：画出实验拓扑图。

步骤二：使用no shutdown命令，分别将两个路由器的两个端口打开步骤三：规划各端口的ip地址。

并配置两台pc机的ip地址。

步骤四：在交换机的两个端口配置对连ipRouter0Router1步骤五：使用show ip route 命令，检查个路由器的路由表Router0Router1两台交换机的路由表都显示了可以直接交付的端口网络，并清楚记录通过哪个端口可以转发。

步骤六：配置rip动态路由Router0Router1步骤七：使用show ip route命令，检查各路由器的信息Router0Router1进行rip动态路由配置后，在路由表中多了一个一个路由表，是间接交付的路由，且将经过的下一跳路由ip和经过的端口都更新在路由表上。

使用show ip protocol 命令和show arp查看每台交换机的信息。

Router0Router1可以看到，两台交换机使用的协议都是rip协议步骤八：使用ping 命令，检查两台pc机的连通性。

两台交换机之间可以进行通信。

第二部分：使用三台交换机配置步骤一：画出拓扑图步骤二：使用no shutdown 命令，将各个交换机的端口打开。

Router2Router4步骤三：规划ip地址，并配置两台pc机的ip地址。

步骤四：分别在交换机的两个端口配置对连ipRouter3Router4步骤五：使用show ip route命令，检查各路由器的路由表Router2Router3Router4每个路由器的路由表中的信息都只有与本路由直接相连网络端口的信息。

动态路由配置的基本步骤
动态路由配置是一种在网络中自动学习和传播路由信息的方法，它可以根据网络的变化自动调整路由表，以确保数据能够高效地传输到目的地。

以下是动态路由配置的基本步骤：
1. 确定网络拓扑结构：在配置动态路由之前，需要了解网络的拓扑结构，包括路由器的数量、位置、连接方式等。

2. 选择动态路由协议：根据网络的规模、性能要求、安全性等因素，选择适合的动态路由协议，如 RIP、OSPF、BGP 等。

3. 配置路由器接口：在路由器上配置接口的 IP 地址、子网掩码、网关等参数，确保路由器之间能够相互通信。

4. 启用动态路由协议：在路由器上启用选择的动态路由协议，并配置相关的参数，如网络地址、路由优先级、度量值等。

5. 传播路由信息：路由器通过动态路由协议将自己的路由信息传播给其他路由器，其他路由器也会将自己的路由信息传播给其他路由器，从而形成一个路由表。

6. 监测和调整：在配置动态路由后，需要监测网络的性能和状态，并根据需要进行调整，如修改路由优先级、添加或删除路由等。

需要注意的是，动态路由配置需要一定的网络知识和技能，如果不熟悉相关知识，建议先进行学习或咨询专业人士。

同时，在配置动态路由时，需要谨慎操作，避免出现错误导致网络故障。
