使用Pro/E标准零件
大部分使用CAD工具从事设计的使用者会发现,一个完整的设计,尤其是机构件,使用标准件的机率是很高的.所谓的标准件,包含通用的标准甚至公司或个人常重复使用的零件,我们都可称为标准件.标准件的使用率越高意味着所设计产品的成本将因重复设计或采购特定规格的减少而大量减少.因此,制定并使用标准件,在公司来说,是非常必要的任务.
参数科技所提供的标准件数据库环境,依笔者所知,大体来说有三种.Pro/Library,Inpart(DesignSuite)与PartsLink.
其中Pro/Library最早(至少在18版就已提供),不须额外花费,是最经济的一种方式,只要有Pro/Library光盘,都可自行安装使用,可惜从19版之后有很长一段时间未再出新的版本,最近2001版再度制作,可能是有许多使用者反应吧,不过经笔者安装后,并未发觉内容有何改变,还好它的使用并无版本的限制,其实它就是依共享规格建好的零件与特征,有兴趣的用户可到参数科技的网站下载.
Inpart是一家专门为客户建立标准件的公司.付费的使用者可依金额大小,从他们的网站下载一定数量的零件.它仅提供英文介绍,且大部分台湾用户所需要的零件都没有,虽然可要求他们制作,毕竟缓不济急.
PartsLink是参数科技提供的最新标准零件平台(软件),提供进阶搜寻等功能,目前并未提供数据(也就是用户必须自己建),而且费用不菲,一般公司行号或个人可能不易接受.
因此本文将以Pro/Library的使用与维护为重点,让读者知道如何建置与使用自己的标准零件库.
参数科技提供的Pro/Library有机械零件(Basic Library),模具零件(Mold Base Library),电子零件(Electrical Library),管路(Piping Library),...等,看起来似乎不少,但是通常我们需要加入自己的零件与规格才敷使用.
使用方法
在ProE规划档(config.pro)加入pro_library_dir C:\Ptc\objlib\(Pro/Library安装路径),在开启的画面将会显示出Library的选项,如下图.
点选进去可看到阶层式的分类(本例使用机械零件数据库-Basic Library),左侧显示的为在此一阶层的分类,右方为个别分类的说明,如下图.这些说明可改为中文,但需使用中文版ProE,否则中文会变成乱码.
Pro/Library内容
使用档案总管检视,可在每一层的目录下看到一扩展名为mnu的档案
客制化
对照以上在ProE看到的画面与mnu档的内容,读者想必已有概念该如何进行客制化了.除了最下层为零件外,其他所有阶层均为分类目录.如果要加入一新的分类目录,首先利用档案总
管新增该文件夹,接着修改在该新文件夹同一目录的mnu档案.加入的第一行为前置一斜线(/)与文件夹名称,第二行为欲显示的文字说明,最后一行为#符号.
说明型录
因为最终使用的零件通常为具各种规格的家族表(Family Table)零件,通常须配合一说明型录始能知道家族表使用时个别参数所代表的意义.在Pro/HELP中包含了HTML格式的说明型录,以下为摘自Basic Library的部分内容.
ANSI METRIC AEROSPACE FASTENERS
SPLINE WRENCHED BOLTS
Generic Part Name: MASB
Notes:
Corresponds to standards SAE MA 1518 and SAE MA 1549.
These parts do not conform to ISO standard.
When a range of lengths is indicated, the range is expressed as "from to incremented by".
可在Pro/Wildfire(2002)使用的Library界面
由于Pro/Wildfire可使用超链接方式从网页拖曳到ProE以开启或组装档案.我们可设计各种自己的标准零件网页,只要将零件文件的超链接加在文字或图片中,便可直接使用.从此,界面将可设计得多彩多姿,以下是笔者将Library零件影像攫取出来的Library用户界面.点选文字链接到说明型录,从图片将零件拖曳到ProE以开启或组装档案.
结论
标准件数据库的建置,是公司进行各项标准化工作的重要一环,将一些与BOM有关的属性加在这些标准件中,更能大大提升设计数据流的传递速度与正确性,对于提升公司产品研发的竞争力有莫大的帮助,是公司相关人员可以考虑的规划.。

合集下载

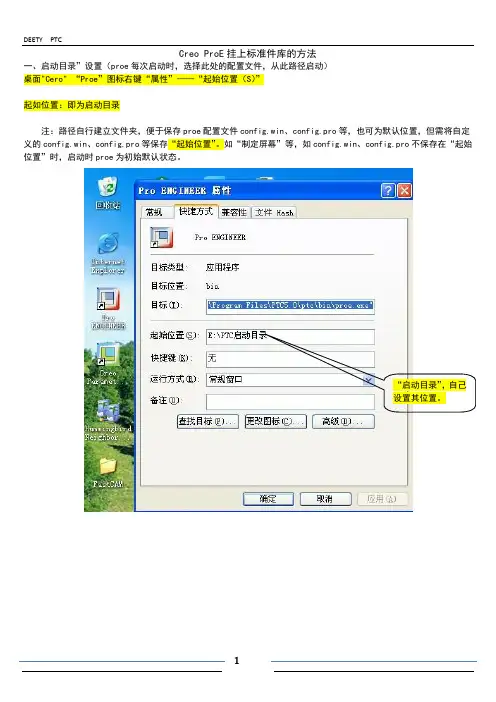

creo proe上挂标准件的方法
