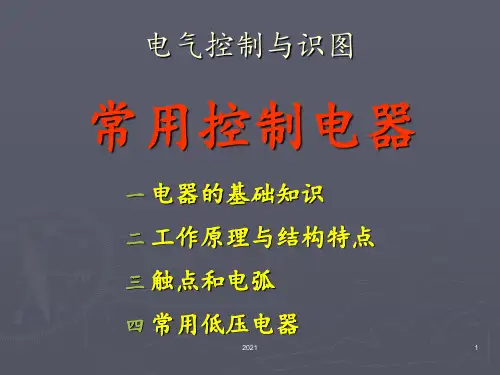

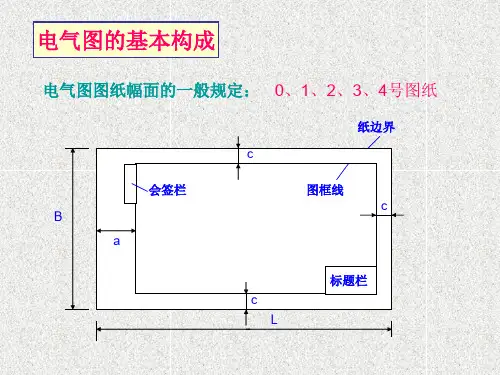

电气识图与绘图(ppt)

注意——电源电压 < 额定工作电压、 负载电压＝开关输出电压、
负载电流 < 输出电流、 计数频率 < 开关的工作响应频率。
2021
53
2021
54
R17
1（红）
L C2
R1
C1 R5 R7 C5
C4
V1
V2
VS C3
R2 R3
R6 R8
R9
R11
VD1
R10
R12
V3
V4
R7
VD3 C6 C7
R4
2021
39
螺旋式熔断器
有填料式熔断器
无填料密封式熔断器
2021
40
快速熔断器
自恢复熔断器
2021
41
3、额定电流 —— 熔体的额定电流与负载相匹配；
1）阻性负载熔体额定电流略 >电路的额定电流；
2）电机负载
单台电机 Ifu ≥（1.5～2.5）IN 多台电机 Ifu ≥（1.5～2.5）INmax＋∑IN 式中 IN —— 电机额定电流； INmax —— 容量最大的一台电机额定电流； ∑IN —— 其它电机额定电流的总和。 3）电容负载设备中
2021
13
1-衔铁 2-铁心 3-线圈 4-短路环 图1-6 交流电磁铁的短路环
2021
14
三、电器的触点系统和电弧 （一）电器的触点系统
作用——起接通和分断电路。 触点接触形式：
点接触：小电流的触点 线接触：中等容量的触点 面接触：大容量的触点
（a）点接触
（b）线接触
2021
(c) 面接触
15
额定电流
产品——HZ5、HZ10、HZ15。

2024年11月22日
第一章第26页
建筑电气
三、照明配电线路
1、进户线 它是由建筑物外引至总配电箱的一段线路。
2、干线 它是从总配电箱到分配电箱的线路。
3、支线 它是由分配电箱引到各用电设备的线路。
4、常用导线型号 ①BBLX，BBX：棉纱编制橡皮绝缘铝芯、铜芯 电线。 ②BLV，BV：塑料绝缘铝芯、铜芯电线。
2024年11月22日
第一章第33页
建筑电气
第六节 照明控制及保护设备
控制及保护设备是一些常用的低压电器，它 们在电路中主要实现通断、保护、控制或调节作 用，如熔断器、自动空气开关、漏电保护器、照 明开关、插座、照明配电箱等。照明线路的过流 保护一般采用熔断器或自动开关（低压断路器）。
一、漏电保护器 漏电保护器是漏电电流动作保护的简称，是
所谓暗敷设，就是将导线穿于管子、线槽等 保护体内，敷设于墙壁、顶棚、地坪及楼板等内 部或在混凝土板孔内敷设等。
2024年11月22日
第一章第29页
建筑电气
常用配线方法有：瓷瓶配线、管子配线、线 槽配线、塑料护套配线、钢索配线等。
1、管子配线 绝缘导线穿入保护管内敷设，称为管子配线。
这种配线方法安全，可避免腐蚀气体的侵蚀和遭 受机械损伤，更换导线方便。因此，此种配线方 法是目前采用最广泛的一种。管子配线工程的施 工内容可分为两大部分，即配管(管子敷设)和穿 线。
建筑电气基础与识图
内容提要：
建筑电气
首先，介绍建筑电气基本概念、建筑电气范围及 强电和弱电的基本概念；其次，介绍交流电的基 本概念及常用的低压电器设备；再次，介绍建筑 照明系统及建筑安全用电和建筑防雷；最后，在 掌握以上知识的基础上，识读建筑电气安装工程 施工图纸。

图纸所描述的电路。
电力系统图实例解析
实例一
01
某地区电力系统图，包括发电厂、变电站、输电线路等部分的
绘制与读图解析。Biblioteka 实例二02某企业电力系统图，重点解析其配电系统、用电设备和控制系
统的绘制与读图技巧。
实例三
03
某家庭电力系统图，介绍家庭用电设备的连接方式和读图要点
，以及如何根据图纸进行电路检修。
06
Fritzing
开源的电子设计软件，适合初学者和创客使用，提供多种电子元件符 号和电路板设计功能。
制图软件的基本操作
创建新文档 添加电气元件
绘制电路 添加文本和标注
启动软件后，选择“新建”命令，根据需要选择合适的图纸大 小和单位。
在软件提供的元件库中选择需要的元件，将其拖拽到图纸上， 并放置在合适的位置。
按照实际连接顺序绘制电路图。 标注清晰、准确，易于理解。
02
电气元件与符号
常用电气元件介绍
开关元件
用于控制电路的通断，包括断路器、接触器 等。
电容元件
用于储存电能，具有隔直通交的功能。
电阻元件
用于电路中限制电流，消耗电能并产生热量 。
电感元件
用于储存磁场能量，具有阻交流通直流的功 能。
电气元件的符号表示
标注文字和参数
在电路图上标注必要的文字和参数，如元件 编号、名称和规格等。
控制电路图的读图方法
熟悉图形符号
掌握电气制图中的基本图形符号，以便 正确理解电路图。
理解工作流程
根据电路的工作流程，分析电流的流 向和通断状态，理解控制逻辑。
分析电路组成
了解电路的组成和功能，分析各元件 的作用和工作原理。
检查电路的安全保护措施

高
在
压
开 关
室
101 B
列
一
二
号
号
线
端
路
子
的
有
功
电
能
表
项目代号：高层代号（= ）、位置代号（+）、 种类代号（—）、端子代号（：）。
（请阅读P12～P17的内容）
回路标号
表示各电气回路的种类和特征的方案符号和数字标号
1、回路标号的一般原则； 2、回路标号的分类。
（请阅读P17～P19）
直流回路的标号：正极回路按奇数顺序（1、3、5、7…）标； 负极回路按偶数回路（2、4、6、8…）标。
集中表示法:
KA
元件的基本表示法
分开表示法:
KA
KM
KA
1
2
3
4
触点垂直画法
KM
KA
触点水平画法
动合触点
动断触点
动合触点
动断触点
电气图分类
功
位
能
置
性
信
信
息
息
接
项
线
目
信
信
息
息
表示功能性信息的电气图
框图
输 入
变频器
交流电动机
输 出 顺序控制框图
原理图
KA DC24V
R HP HL
报警灯电路
程序图 时序图
PC20—WC：直径20mm的硬质塑料管、沿墙暗敷
特定标记
特定导线线端标记 （P28表1—4）
交流电源： 相线：L1、L2、L3； 中性线：N 直流电源： 正极：L+、负极：L-；中间线：M
保护接地线：PE
不接地保护导体：PU
