建筑电气施工图识图方法和顺序

电气工程施工图纸识图顺序识图是电气工程施工中十分重要的一环，只有对施工图纸有充分的理解和掌握，才能保证施工的质量和进度。

下面将针对电气工程施工图纸的识图顺序进行详细的介绍。

一、阅读图纸纵览全局在进行电气工程施工图纸识图时，首先要对整个图纸进行纵览，了解电气设备的布局、配电线路的走向、控制系统的布局等整体情况。

这样可以帮助施工人员对整个工程有个整体的把握，有助于分析图纸中的各个部分之间的联系和关联，为后续的详细分析做好准备。

二、分析电气设备布置图电气设备布置图是电气工程施工图纸中的重要部分，包括主配电室、分配电室、动力中心、控制中心等设备的布置情况。

在进行识图时，要注意分析各个设备之间的间距和连线走向，确保设备安装的合理性和便捷性，以便后续的设备安装施工。

三、分析配电线路图配电线路图是电气工程施工图纸中的另一个重要部分，包括电缆线路图和电气设备之间的连接线路图。

在进行识图时，要仔细分析线路的走向、截面和终端设备的连接方式，确保线路连接的准确性和可靠性。

同时，要注意线路的走向和终端设备的位置，便于后续的线路敷设和连接。

四、分析电气控制系统图电气控制系统图是电气工程施工图纸中的另一个重要部分，包括控制柜、控制按钮、接触器等控制设备的布局和连接方式。

在进行识图时，要注意分析各个控制元件之间的逻辑关系和连接方式，确保控制系统的正常运行和可靠性。

同时，要注意控制设备的位置和接线方式，以便后续的控制系统的调试和运行。

五、分析其他相关图纸除了上述几种主要的图纸外，电气工程施工图纸中还包括一些其他相关的图纸，如接地系统图、雷电防护系统图等。

在进行识图时，要注意分析这些相关图纸的内容和要求，确保施工的全面性和完整性。

总的来说，电气工程施工图纸的识图是电气工程施工的重要环节，只有对图纸有充分的理解和掌握，才能保证施工的质量和进度。

施工人员在进行识图时要认真仔细地分析每个部分的内容和要求，确保施工的安全、高效进行。

希望以上内容对电气工程施工图纸的识图有所帮助。

建筑电气施工图识图方法(I）一、电气施工图的特点1。

建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2。

电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4。

平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案,然后组织施工.5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6。

安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。

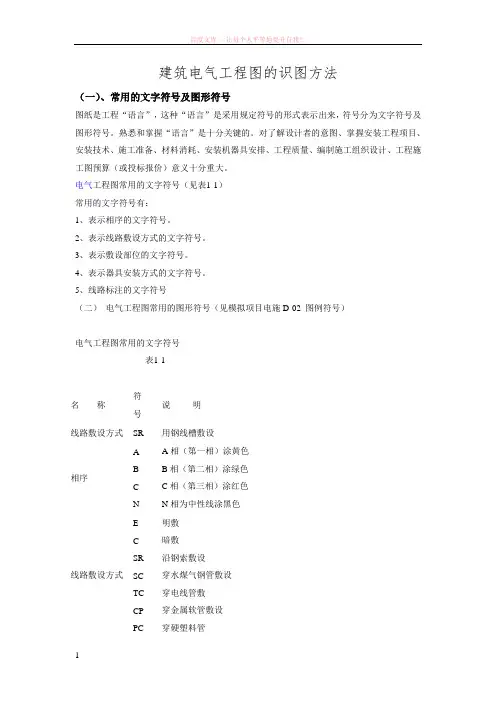

建筑电气工程图的识图方法（一）、常用的文字符号及图形符号图纸是工程“语言”，这种“语言”是采用规定符号的形式表示出来，符号分为文字符号及图形符号。

熟悉和掌握“语言”是十分关键的。

对了解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程施工图预算（或投标报价）意义十分重大。

电气工程图常用的文字符号（见表1-1）常用的文字符号有：1、表示相序的文字符号。

2、表示线路敷设方式的文字符号。

3、表示敷设部位的文字符号。

4、表示器具安装方式的文字符号。

5、线路标注的文字符号（二）电气工程图常用的图形符号（见模拟项目电施D-02 图例符号）电气工程图常用的文字符号表1-1名称符号说明线路敷设方式SR 用钢线槽敷设相序ABCNA相（第一相）涂黄色B相（第二相）涂绿色C相（第三相）涂红色N相为中性线涂黑色线路敷设方式ECSRSCTCCPPC明敷暗敷沿钢索敷设穿水煤气钢管敷设穿电线管敷穿金属软管敷设穿硬塑料管FPC CT 穿半硬塑料管电缆桥架敷设敷设部位FWBCEBECLCCACC沿地敷设沿墙敷设沿梁敷设沿天棚敷设或顶板敷设沿屋架或跨越屋架敷设沿柱敷设暗设天棚或顶板内暗设在不能进入的吊顶内器具安装方式CPCP1CP2ChPWSRCRWRSPCLHMT线吊式固定线吊式防水线吊式链吊式管吊式壁装式吸顶或直敷式嵌入式（嵌入不可进入的顶棚）顶棚内安装（（嵌入可进入的顶棚））墙壁内安装支架上安装柱上安装座装台上安装线路的标注方式WPWCWLWEL电力（动力回路）线路控制回路照明回路事故照明回路（二）、读图的方法和步骤（一）读图的原则就建筑电气施工图而言，一般遵循“六先六后”的原则。

即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。

（二）读图的方法及顺序（见图1-1）（1）看标题栏：了解工程项目名称内容、设计单位、设计日期、绘图比例。

建筑电气施工图识图教程建筑电气施工图识图教程一、前言建筑电气施工图识图是建筑电气专业人员必备的基本技能之一。

本文档旨在为初学者提供详细的教程，帮助他们在识图过程中能够准确理解和应用施工图中的电气符号，具备正确的操作和判断能力。

下面将详细介绍识图的步骤、常见的电气符号及其含义，并附上实例操作。

二、识图步骤1. 熟悉施工图布局：首先，对施工图的整体布局进行分析，了解各个电气设备所在位置及其连接关系，以便更好地理解后续电气符号的意义。

2. 分析电气符号：仔细观察施工图中所出现的各种电气符号，包括线路符号、设备符号和注释符号等，理解每个符号的含义及其所代表的电气设备或装置。

3. 识别电气线路：根据施工图中的线路符号，判断每个线路的功能（如供电线路、照明线路、插座线路等）及其连接方式，并理解线路符号的表示方法。

4. 梳理电气设备：通过施工图中的设备符号，了解每个电气设备的种类及其功能，并能够区分主要设备和辅助设备，如开关、照明灯具、插座等。

5. 解读注释说明：施工图中通常有一些注释说明，包括文字说明、数字标记等，这些注释对于更好地理解电气图纸至关重要，需要细读并理解其含义。

三、常见的电气符号及其含义1. 线路符号：线路符号是电气图纸中最基本的符号，用来表示不同种类的线路，如直线、弯线、悬挂式线路等。

2. 设备符号：设备符号用于表示各种电气设备，如开关、灯具、插座等，在施工图中通常用简化的图形来表示。

3. 注释符号：注释符号用于提供更详细的说明和标示，如电线尺寸、电流限制等重要信息。

四、示例操作下面通过一个示例来演示如何进行建筑电气施工图的识图。

1. 确定线路：根据施工图中的线路符号，标示出不同功能的线路，如照明线路、插座线路等。

2. 识别设备：通过施工图中的设备符号，辨认出不同的电气设备，如开关、灯具、插座等。

3. 理解连线关系：根据施工图中的线路符号和设备符号，判断不同设备之间的连线关系，如开关与照明灯具的连接方式。

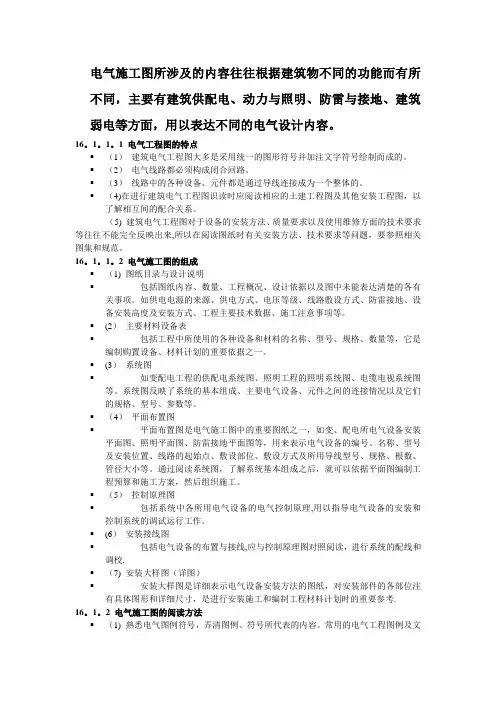

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

16。

1。

1。

1 电气工程图的特点▪（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

▪（2）电气线路都必须构成闭合回路。

▪（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

▪（4)在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5) 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

16。

1。

1。

2 电气施工图的组成▪（1) 图纸目录与设计说明▪包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

▪(2）主要材料设备表▪包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

▪(3）系统图▪如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

▪（4）平面布置图▪平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

▪（5）控制原理图▪包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。

▪(6）安装接线图▪包括电气设备的布置与接线,应与控制原理图对照阅读，进行系统的配线和调校.▪（7) 安装大样图（详图）▪安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考.16。

工程施工电工如何看图纸在工程施工过程中，电工是一个非常重要的角色。

他们负责安装、调试和维护整个电气系统，确保工程正常运行。

而图纸则是电工工作中不可或缺的工具，可以帮助他们理解工程设计和完成具体的施工任务。

因此，电工需要具备良好的读图能力，能够准确地理解图纸上的信息，并根据图纸来进行施工操作。

在处理工程图纸时，电工需要注意以下几个方面：1. 熟悉图纸符号和图例在读图纸之前，电工需要先了解图纸上使用的各种符号和图例。

这些符号和图例可以帮助他们快速地找到和理解重要的信息，并根据需要采取相应的措施。

比如，不同的线型代表不同的电气设备或电缆，不同的颜色代表不同的功能，不同的箭头表示电力流向等等。

只有熟悉了这些符号和图例，电工才能正确地阅读和理解图纸上的内容。

2. 确认电气系统的布局和连接方式在图纸上，电气系统的布局和连接方式通常会用线路图、布线图或井盖图等形式来表示。

电工需要仔细阅读这些图纸，了解每个设备或元件的位置、连接方式和功能。

通过分析图纸上的线路路径和连接关系，电工可以确定不同设备之间的电气连接方式，确保整个系统能够正常运行。

3. 确定设备规格和数量在图纸上，通常会标注每个电气设备的规格、型号和数量。

电工需要仔细查看这些信息，确保选用的设备符合设计规范和要求。

同时，电工还需要确保所需的设备数量和尺寸与实际施工需求一致，以免在施工过程中出现不必要的问题和延误。

4. 注意安全与环保要求在图纸上，通常会标注一些关于安全与环保的要求和建议，比如用电容量、线路载流能力、电缆埋深等。

电工需要仔细阅读这些信息，确保在施工过程中遵守相关的安全与环保规定。

另外，电工还需要注意一些与设备安装、维护和调试相关的安全事项，比如防止电气设备短路、漏电等，以确保施工过程安全顺利进行。

5. 与其他工种协作在实际施工中，电工常常需要与其他工种协作，比如建筑工人、水暖工、空调工等。

电工需要与他们共同阅读和理解图纸，明确各自的施工范围和任务，并协调好各种工作之间的关系，确保整个工程能够顺利进行。

快速认识建筑电气施工图的方法有哪些概括：本文将通过电气系统示意图、平剖面图、原理图和安装图以及识图步骤等快速带您认识电气施工图。

要了解一个建筑物的建筑物电气楼房施工图，必须首先熟悉建筑物的土建图（包括建筑、结构、总平面）和工艺图，了解建筑物的概貌、结构极少量特点以及与电气布置密切有关的部分，然后再以详细的进行电气识图。

常用的电气图有系统图，平剖面图，原理图和安装图等。

系统图：是用来表示供电系统的组成部分及其连接方式，通常用粗实线表示。

系统图通常不往往表明电气设备的具体安装位置。

但通过系统图可以整个工程的供电全貌和接线关系。

平剖面图：详细地、具体地标注了所有电气线路的具体走向及电气设备的位置、坐标、并通过图形符号将某些系统图无法表达的设计意图表达出来，具体指导施工。

原理图：用来表示各控制信号回路的动作原理，并将各电气设备及电气元件之间的连接方式，按动作原理用展开法此法绘制出来，便于看清动作顺序。

原理图分为一次回路（主回路）和二次回路（控制回路），二次回路包括控制、保护、测量、信号等线路。

一次回路一般而言用粗实线绘制，二次绘成回路通常用细实线绘制。

原理图是指导电子系统制作、施工和试运转的主要图纸。

安装图又称安装大样图，用来表示电气设备和电器元件的实际接线方式、安装位置、配线场所的形状特征等。

对于某些电气设备或电气元件在安装过程中有特殊要求或无标准图的部分，设计者应绘制专门的瓦片大样图或安装大样图，并深入细致地标明施工方法、尺寸和贝体要求，理论指导设备制作和施一般施工图都有文字说明，它的表明是对有关中不能用符号作用的与施工草图的或对工程有下述技术要求的补充。

比如与主硅弱电线路并排敷设时的线间距离要求；与煤气管、热力管道交叉时的间距，电气线路与建筑、结构的具体配合，电气保护措施等。

识图步骤1.先看图上的文字说明：文字说明文字说明的主要内容包含施工图图纸目录，设备、油墨表和施工施工说明等三部分。

比较简单的工程只有施工现场几张施工图纸，往往不另单独编制工程建设说明，一般将文字说明内容在平剖面图或系统图上表示出。
