建筑电气施工图识图详解ppt课件

施工图是工程预算和结算的基础
02
根据施工图可以确定电气设备的数量、规格和安装工程量，从而进行准确的工程预算和结算。
施工图是验收和维护的参考
03
建筑电气工程施工图也是工程验收和维护的重要参考，可以帮助验收人员和维护人员了解设备的布局和配线情况，确保工程的正常运行。
建筑电气工程施工图重要性
详细列出了工程中所需的电气设备和材料的名称、型号、规格、数量等信息。
综合布线系统是建筑物内信息通信网络的基础设施，支持语音、数据、图像等多种信息传输。
综合布线系统概述
了解综合布线系统的组成部分，包括工作区子系统、水平子系统、垂直子系统、设备间子系统等。
系统架构组成
掌握各种布线材料（如双绞线、光纤等）和设备（如配线架、交换机等）的选型原则及性能参数。
布线材料及设备选型
关键知识点总结回顾
1Hale Waihona Puke 23分析住宅楼电气工程施工图的特点、设计思路及常见问题。
住宅楼电气工程施工图解读
探讨商业综合体电气系统的设计难点、解决方案及优化建议。
商业综合体电气系统案例分析
分析工业厂房动力与照明系统的配置、选型及施工注意事项。
工业厂房动力与照明系统实例
实际案例分析分享
绿色环保理念融入设计
安装接线图
02
01
03
04
05
建筑电气工程施工图组成要素
02

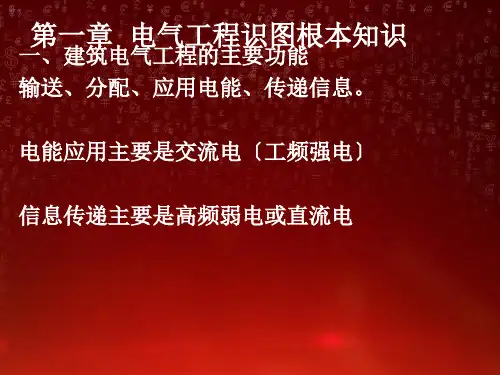

基础知识与符号解读
包括各种电气设备、元件、线路等在图纸上的表示方法，如变压器、电动机、开关、灯具等。
电气图形符号
对电气图形符号进行文字标注，包括设备名称、型号、规格、数量等信息，以便准确识别和理解图纸内容。
标注方法
电气图形符号及标注方法

建筑电气（第二版）
2.识图的基本步骤
(1)阅读图样说明书 (2)阅读系统图 (3)阅读电路图 (4)阅读平面布置图和剖面图
建筑电气（第二版）
5.建筑电气施工图设计实施
(5)标注 (6)建筑电气路由的标注 (7)编号 (8)图形符号
建筑电气（第二版）
6.建筑电气施工图设计的主要图样
(1)图样目录 (2)设计说明 (3)设备材料表(设备图例) (4)建筑电气施工图样 1)电气总平面图,又称为电气外网平面图 2)电气平面图 3)系统图 4)电路图 5)接线图(表 6)电气详图 7)电气大样图 (5)设计计算书
建筑电气（第二版）

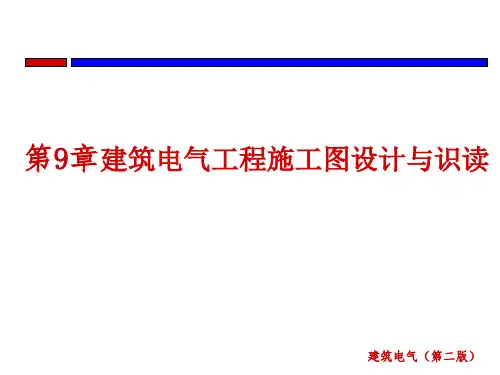

9.1建筑电气工程施工图的设计
1.设计的概念及基本要求 (1)设计的概念 (2)设计的依据 (3)设计的基本要求
建筑电气（第二版）
2.设计的程序
(1)可行性研究阶段 (2)初步设计阶段 (3)施工图设计阶段
建筑电气（第二版）
3.服务对象
➢设计是为甲方(业主)的功能需要服务的,也 是为施工单位的施工需要服务的。
线宽组。 3)电路图中的设备轮廓线、图形符号轮廓线与电气
连接线线宽宜一致。 4)电气总平面图和电气平面图图样宜采用三种及以
上的线宽绘制,其他图样宜采用两种及以上的线宽 绘制。
建筑电气（第二版）
5.建筑电气施工图设计实施
(4)比例 1)电气总平面图、电气平面图的比例,宜与工程项目
设计的主导专业一致。电气工程图中需按比例绘 制的图一般是用于电气设备安装及线路敷设的施 工平面图,宜符合表9-3所示的规定,并应优先采用 常用比例。 2)如果按比例制图,宜在图样中标注比例尺。 3)一般情况下,一个图样应选用一种比例。选用两种 比例时,应做说明。

表示电源设备，用于转换或提供电能。
建筑电气施工图的标注
标注电流、电压值
在电路中标注实际电流和电压值，以 便于计算功率和能量消耗。
标注设备连接点
在电路中标注设备的连接点，以便于 施工人员连接电线和设备。
标注设备规格
在图纸上标注设备的规格，如电机的 功率、变压器的容量等。
标注安装高度
在图纸上标注电气设备的安装高度， 以确保安全和符合规范要求。
实践应用
将识读过程中理解的知识应用 到实际施工中，通过实践加深
理解和掌握。
01
建筑电气施工图的 符号和标注
建筑电气施工图的符号
电流、电压符号
用于表示电路中的电流和电压值。
继电器、接触器符号
表示电气控制系统中使用的继电器和接触器 。
开关控制符号
表示电路的开关状态，如开启、关闭或中间 状态。
变压器、发电机符号
熟悉图纸中的连接关系
了解图纸中各电气设备、防雷接地装 置之间的连接关系，包括电源连接、
信号连接、接地连接等。
熟悉图纸中的符号和标注
了解图纸中使用的符号和标注，包括 电气设备符号、防雷接地符号、导线 标注等。
熟悉图纸中的施工要求
了解图纸中对施工的要求，包括材料 要求、施工工艺要求、验收标准等。
防雷接地施工图的实例分析
《建筑电气施工图识 》PPT课件
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 建筑电气施工图概述 • 建筑电气施工图的符号和标注 • 建筑电气照明施工图的识读 • 建筑电气弱电施工图的识读 • 建筑电气防雷接地施工图的识读
01
建筑电气施工图概 述
建筑电气施工图的作用和意义

5、线路敷设部位代号： WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
设
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
6、线路在平面图上的表示：
a－b (c × d) e - f
a :线路编号
b：导线型号
c ：导线根数
• 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
• 设计说明 • 一、设计依据 • 1 《民用建筑电气设计规范》（JGJ/T 16—92）； • 2 《建筑物防雷设计规范》（GB 50057—94 2000
年版）；
• 3 《有线电视系统工程技术规范》（GB 50200—94 ）；
，主要包括：（1） 工程概况;（2） 设计依据;（3
） 设计范围;（4） 供配电设计;（5） 照明设计;（6
） 线路敷设;（7） 设备安装;（8） 防雷接地;（9）
弱电系统;（10） 施工注意事项。
• 识读一套电气施工图，应首先仔细阅读 • 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
• 4 各照明器具的安装高度详见主要设备材料表。
• 五、防雷接地系统
•
本工程按民用三类建筑防雷要求设置防雷措施，
利用建筑物金属体做防雷及接地装置，在女儿墙上设
人工避雷带，利用框架柱内的两根对角主钢筋做防雷
引下线，并利用结构基础内钢筋做自然接地体，所有
防雷钢筋均焊接连通，屋面上所有金属构件和ห้องสมุดไป่ตู้备均
应就近用 10镀锌圆钢与避雷带焊接连通，接地电阻

接接线端子后再与设备及器具的端子连接。
第二节 室内配线工程
一、室内配线的敷设方法 1. 明敷设 2. 暗敷设
二、几种常见的室内配线方式
1. 配管配线 2. 电缆敷设 3. 其他配线
配管配线 1. 线管选择与要求
〔1〕导管规格的选择：应根据所穿导线的根数 盒截面决定。一般规定管内导线的总截面不 应超过管子内径截面积的40％，导线不应超 过8根。具体参见管径选择表
桩
电缆敷设
2〕敷设要求：〔见教材205～206页〕
补充内容：电缆沟内电缆上、下各铺不少于 100mm厚的软土或砂层，上盖混凝土保护板 ，其覆盖宽度应超过电缆两侧各50mm。应敷 设于冻土层以下。电缆在沟内应波状放置，预 留％的长度。
电缆敷设
〔2〕电缆沟敷设
1〕电缆支架间的距离为1m。电缆首末两端及 转弯处亦应设置支架进行固定，可根据电缆沟 的长度计算电缆支架的数量。常用电缆支架有 角钢支架和装配式支架等。
四、导线的连接
1. 方法 绞接、焊接、压板压接、压线帽压接、套管连接、接线端
子连接、螺栓连接等。 2. 一般要求 〔1〕截面为10mm2及以下的芯线：应先拧紧、搪锡或压
接端子，再与设备及器具的端子连接； 〔3〕多股铝芯线和截面大于2的多股铜芯线：应焊接或压
照明与动力平面图中的电力设备常常需要 进行文字标注，其标注方式有统一的国家 标准，下面将00DX001建筑电气工程设计 常用图形和文字符号标准中的文字符号标 注进行摘录见表、表。
〔2〕灯具安装方式的标注
灯具安装方式有假设干种，其文字符号标注 见表。
〔3〕常用图形符号的文字标注
〔4〕导线进入开关箱、柜、板等的预留 线规定
配管配线
2. 导管敷设施工工艺

（1） 图纸目录
包括图纸内容、数量、工程概况、设计依 据以及图中未能表达清楚的各有关事项。如供 电电源的来源、供电方式、电压等级、线路敷 设方式、防雷接地、设备安装高度及安装方式、 工程主要技术数据、施工注意事项等。
（2） 主要材料设备表（明细表）
包括工程中所使用的各种主要设备和材料 的图例、名称、型号、规格、数量等，它是编 制购置设备、材料计划的重要依据之一。
讲师：XXXXXX XX年XX月XX日
安装大样图是详细表示电气设备 安装方法的图纸，对安装部件的各部 位详细地标明具体图形、详细尺寸及 施工方法，是进行安装施工和编制工 程材料计划时的重要参考。
4）大样图
3电气工程图的特点
➢电气工程图采用统一的图形符号并加注文字符号绘制 ➢任何电路都必须构成其闭合回路 ➢电路中的电气设备、元件等，彼此之间都是通过导线将 其连接起来，构成一个整体。
§3
电气照明工程施工图识读
1电气工程常用图形和文字符号 2电气工程图的组成 3电气工程图的特点
Back
1电气工程常用图形和文字符号
图形
说明 照明、动力配电箱 吊式电扇、调速开关
单极开关：明、暗 双极开关：明、暗 花灯 防水防尘灯 萤光灯（双管）
图形
说明 单极拉线开关 单相插座（明、暗）
带保护接地的插孔单相插座 导线、电缆、电路 向上配线 向下配线 垂直通过配线
说明 沿墙明敷设 沿顶棚明敷设 暗敷在梁内 暗敷在屋面内板或顶板内 暗敷在地面内或地板内
符号 CLE ACE CLC WC ACC
说明 沿柱明敷设 在能进入的吊顶内敷设 暗敷在柱内 暗敷在墙内 暗敷在不能进入的吊顶内
③线路文字标注格式
回路编号 导线型号 导线根数

在识读住宅电气施工图 时，需要注意电气系统 的安全性和可靠性，以 及是否符合相关标准和 规范。
此外，还需要了解住宅 电气施工图的符号和标 注，以便更好地理解图 纸内容。
办公楼电气施工图的识读
01
02
总结词：办公楼电气施 详细描述 工图是用于描述办公楼 建筑中电气系统布局和 安装的图纸，包括照明、 插座、空调、安防等系 统的设计。
绘图完成后的事项与交付要求
总结词
完成建筑电气施工图的绘制后，需要进行必 要的检查和整理，以确保图纸的质量和完整 性。
详细描述
在交付之前，应对图纸进行全面检查，包括 线条的完整性、标注的清晰度、图例的一致 性等。同时，为了方便阅读和使用，应按照 规范要求对图纸进行排版和整理，如添加图 框、标题栏、图例等。最后，根据实际需要 ，可以选择纸质或电子版形式交付图纸，并
电气安装详图
总结词
电气安装详图是表示电气设备具体安装要求的图纸，通 过电气安装详图可以了解设备安装过程中的细节和注意 事项。
详细描述
电气安装详图是建筑电气施工图中的重要组成部分，它 展示了电气设备的具体安装要求和细节。通过电气安装 详图，施工人员可以了解设备安装过程中的细节和注意 事项，从而保证设备安装的质量和安全。电气安装详图 通常包括设备的安装方式、固定件的位置和尺寸、电缆 的连接方式和端子排的接线要求等详细信息。
组成
电气施工图主要由电气系统图、平面 图、接线图等组成，各部分相互关联 ，共同构成完整的电气施工图。
电气施工图的绘制标准与规范
标准
电气施工图的绘制应遵循国家相 关标准和规范，如《建筑电气设 计规范》、《建筑制图规范》等 ，确保图纸的准确性和规范性。
规范
在绘制电气施工图时，应遵循统 一的图例符号、标注方式等规范 ，以便施工人员准确理解图纸内 容。

工业电气施工图解析
总结词
工业电气施工图是用于指导工业厂房、车间 等场所的电气安装和施工的图纸，包括高低 压配电、电机控制、照明等系统的设计和布 局。
详细描述
工业电气施工图通常较为复杂，包括电气原 理图、接线图、控制电路图等，用于表示工 业厂房内的电源、电机控制、照明等系统的 布局和连接方式。通过工业电气施工图，施 工人员可以了解各设备的电源需求、控制要 求和连接方式，从而进行准确的施工和安装， 确保工业生产的正常运行。
公共设施电气施工图解析
总结词
公共设施电气施工图是用于指导公共设施的电气安装和施工的图纸，包括商场、医院、 学校等公共场所的供电、照明、弱电等系统的设计和布局。
详细描述
公共设施电气施工图的目的是确保公共场所的供电、照明和其他电气设备能够正常运行， 同时满足安全和节能的要求。图纸中通常包括系统图、平面图和接线图等，详细标明各 系统的布局和连接方式。通过公共设施电气施工图，施工人员可以了解各区域的电源、 照明、弱电等的需求和布局，从而进行准确的施工和安装。
安装前的准备
选择合适的导线、开关、 插座等元件，准备工具和 安全措施。
测试与调试
检查电路是否正常工作， 对电路进行调整和优化。
安全注意事项
遵守安全操作规程，确保 人员和设备安全。
04
电气设备识图
电气设备的分类和特点
电气设备分类
根据用途和功能，电气设备可分为照明设备、配电设备、电 动机、变压器等。
电气原理图
表示电路的工作原理和元件之间的逻辑关 系。
接线图
表示电路的实际连接方式和元件的物理位 置。
电路图符号
表示电路中的元件和连接方式，是识图的 基础。
分析方法
通过分析电路图符号，理解电路的工作原 理和元件之间的连接关系。

• 3.安装方法找大样；
• 详细针对一套图纸，普通多按以下顺序阅读〔阅 读〕，而后重点阅读。
• 1.看标题栏及图纸目录
• 了解工程称号、工程内容、设计日期及图纸 数量和内容等。
• 2.看总阐明
• 了解工程总体概略及设计根据，了解图纸中 未能表达清楚的各有关事项。如供电电源的来源、 电压等级、线路敷设方法、设备安装高度及安装 方式、补充运用的非国标图形符号、施工时应留 意的事项等。
• 系统图或框图是用符号或带注释的框， 概略表示系统或分系统的根本组成、相互 关系及其主要特征的一种简图。
• b)功能图
• 功能图是表示实际的或理想的电路而不 涉及实现方法的一种简图。
• c)逻辑图
• 主要用 二进制逻 辑单元图 形符号绘 制的一种 简图。
• 逻辑 图又分为 纯逻辑图 和详细逻 辑图。
动力及照明平面图的土建平面是完全按比例绘制 的，电气部分的导线和设备那么不完全按比例画 出他们的外形和外形尺寸，而是采用图形符号加 文字标注的方法绘制。导线和设备的垂直间隔和 空间位置普通也是不用立面图表示，只是采用文 字标注安装标高或附加必要的施工阐明来处理。
动力、照明平面图虽然是造价和安装施工的主要 根据，但普通平面图不反映线路和设备的详细安 装方法及安装技术要求，必需经过相应的安装大 样图和施工验收规范来处理。
3〕动力、照明平面图的用途和 特点
动力、照明图是假设将建筑物经过门、窗沿程度 方向切开，移去上面部分，人再站在高处往下看， 所看到的建筑平面外形、大小、墙柱的位置、厚 度、门窗的类型，以及建筑物内配电设备、动力、 照明设备等平面布置、线路走向等情况。
动力及照明平面图主要表示动力及照明线路的敷 设位置、敷设方式、导线规格型号、导线根数、 穿管管径等，同时还标出各种用电设备〔如照明 灯、电动机、电风扇、插座等〕及配电设备〔配 电箱、开关等〕的数量、型号和相对位置。

作用
指导建筑电气设备的安装、调试和 运行，确保电气系统的安全、可靠 和经济运行。
施工图组成要素
设计说明
阐述设计依据、范围、原则及 注意事项等，帮助理解设计意 图。
平面图
表示电气设备在建筑物内的平 面布置，包括设备位置、线路 走向等。
图纸目录
列出所有图纸的名称、编号和 张数等，方便查阅和管理。
系统图
识别线路和导线的表示方法
02
掌握线路和导线的颜色、线型、线宽等表示方法，以便正确理
解电气连接关系。
识别安装方式和标注
03
了解电气设备和元件的安装方式、标注方法和标注内容，以便
正确安装和调试。
常见问题及解决方法
问题一
图纸中设备或元件的符号不认识。
解决方法
查阅相关电气图形符号和文字符号的资料，或者向专业人 员请教。
问题二
图纸中线路或导线的表示方法不清楚。
解决方法
仔细阅读设计说明，了解线路和导线的颜色、线型、线 宽等表示方法，并结合实际情况进行判断。
问题三
图纸中安装方式和标注不明确。
解决方法
仔细阅读设计说明，了解安装方式和标注方法的具体要 求，并结合实际情况进行判断和决策。同时，可以向专 业人员请教或者参考相关规范和标准。
表示电气系统的组成、主要设 备及其相互关系，反映系统的 工作原理。
详图
表示电气设备、装置和线路的 详细结构、尺寸和安装要求等。
设计规范及标准
国家电气设计规范
建筑行业电气设计标准
包括供配电系统设计规范、低压配电设计规 范等，是建筑电气设计的基本依据。
如《民用建筑电气设计规范》、《建筑电气 制图标准》等，规定了建筑电气设计的具体 要求和标准。

优选
❖ 2 线路敷设 ❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆
（YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
❖ 四、照明部分
❖ 1 本工程按普通住宅设计照明系统。 ❖ 2 所有荧光灯均配电子镇流器。 ❖ 3 卫生间插座采用防水防溅型插座；户内低于
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
优选
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
优选
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的
铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
优选
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘 塑料绝缘
X V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
优选
优选
3．母线： ⑴ 软母线：用于35kV以上的高压配电装置中 ⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线
1.8m的插座均采用安全型插座。 ❖ 4 各照明器具的安装高度详见主要设备材料表。

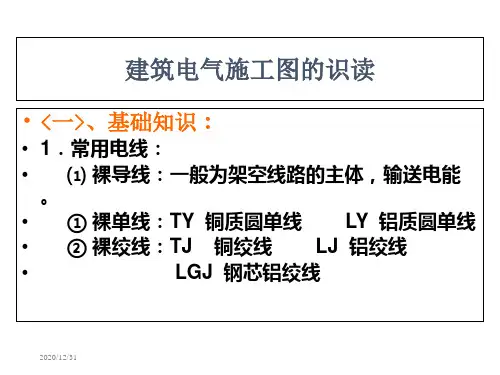

建筑电气施工图的识读
8.1 概述
8.2 照明工程施工图 8.3 防雷接地平面图读图示例 8.4 建筑电气控制电路读图示例 8.5 建筑弱电电气施工图 8.6 住宅智能化系统
1Hale Waihona Puke 8.1 概述• 建筑电气技术人员可依此进行交流， 依据电气施工图纸进行设计施工、购置 设备材料、编制审核工程概预算，以及
• 电气工程图种类很多，一般按功用 可以分成电气系统图、内外线工程图、 动力工程图、照明工程图、弱电工程图 及各种电气控制原理图。
• 例如：AP4（XL-3-2）÷40则表示4 号动力配电箱，其型号为XL-3-2,功率为
40kW
• 又如：AL4-2（XRM-302-20）÷10.5 则表示第四层的2号配电箱，其型号为 14
• (3) 照明灯具的标注形式为：
ab cd l f e
• 灯具的安装方式标注文字符号的意义
见表8.3
例如：
8.3.1 防雷工程平面图
• • 1) 本建筑防雷按三类防雷建筑物考
虑，用φ10镀锌圆钢在屋顶周边设置避雷 网，每隔1m 设置一处支持卡子，做法 见98D10—9 • 2) 利用构造柱内主筋作为防雷引下 线，共分八处分别引下，要求作为引下 线的构造柱主筋自下而上通长焊接，上 面与避雷网，下面与基础钢筋网连接， 27
• (3) 当用单线表示的多根导线其中有 导线离开或汇入时，一般可加一段短斜线3
• (4) 在建筑电气施工图中的电气元件 和电气设备并不采用比例画其形状和尺寸， 均采用图形符号进行绘制。
• (5) 为了进一步对设计意图进行说明， 在电气工程图上往往还有文字标注和文字 说明，对设备的容量、安装方式、线路的 敷设方法等进行补充说明。
• (1) 用电设备的文字标注为：
