【安装工程】建筑电气识图与施工工艺

【安装工程】建筑电气识图与施工工艺
控制回路； c 同一花灯的所有回路； d 同类照明的多个分支回路，但管内的导
线总数不应超过8根。
（2）穿线方法
电缆敷设
1. 电缆敷设的一般要求（见教材204页） 补充内容：在室内埋地、穿墙或穿楼板时
四、低压配电系统的组成及配电方式
1组成2电3... 方配负配 置 电 配 路荷树与放独故混合电（盘电干放：射立障装配）线式射指式受图教式用：电：见材电。各。设线负备路荷。
五、低压配电系统的接地形式
1. TN系统：电力系统中性点直接接地，受 电设备的外露可导电部分通过保护线与接
2中地. 点性T※连T接点T（ 统 T（ 统 T系。NNN直五）四）（统———接线线四SCC：系—系接制制线电S统统地系系半力系，系受特点适用范统
（6）变形缝做法 增设接线盒（箱）作为补偿装置。
配管配线
3. 管内穿线 （1）规定：
1）导线在管内不应有接头盒扭结，接头应放 在接线盒（箱）内。
2）同一交流回路的导线必须穿于同一管内。
3）不同回路、不同电压等级和不同电流种类 的导线，不得同管敷设，但下列几种情况 除外：
配管配线
a 电压为50V及以下的回路； b 同一台设备的电源线路和无干扰要求的
四、导线的连接
1. 方法 绞接、焊接、压板压接、压线帽压接、套管连接、接线端
子连接、螺栓连接等。 2. 一般要求 （1）截面为10mm2及以下的单股导线：可直接与设备、
器具的端子连接； （2）截面为2.5mm2及以下的多股铜芯线：应先拧紧、搪
锡或压接端子，再与设备及器具的端子连接； （3）多股铝芯线和截面大于2.5mm2的多股铜芯线：应焊
3. IT系统：电力系统的带电部分与大地间 无直接连接（或有一点经足够大的阻抗 接地），受电设备的外露可导电部分通 过保护线接至接地极。多用于煤矿和工 厂，可减少停电机会。

建筑设备安装识图与施工工艺PPT课件( 86页)

建筑设备安装识图与施工工艺PPT课件( 86页)
建筑设备安装识图 与施工工艺
2012.9
第一节 暖卫工程常用管材及管件
一.常用管材:(分两大类:金属管和非金属管)
(一)金属管
焊接钢管 无缝钢管 铜管
铸铁管
铝塑管
1.焊接钢管:(注意其表示方法)
焊接钢管
按表面是否镀锌
按钢管厚度
按管端是否带螺纹
镀锌钢管 (白铁管)
非镀锌钢管 (黑铁管)
普通钢管
加厚管
4.球阀:全开或全闭调节流量. 用于截断或接通管路中的介质，选用不同的材质,可
分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、 尿素等多种介质。 5.旋塞阀:全开或全闭流量. 6.减压阀:通过节流减压.
在通常的冷热水管网中，起减压稳压作用。适用于水 和非腐蚀性液体介质的管路 7.安全阀:高压排放,低压关闭. 8.疏水阀:排放凝结水并阻止蒸气.
（5） 柱型散热器的固定卡及托钩的加工以及安装数量、位置、形式必须符 合国家标准图集94K402～2《散热器及管道安装》要求。
（6） 多组散热器全部卡子托钩安装；成排托钩、卡子需将两端钩、卡栽好， 定点拉线，然后再将中间钩、卡按线依次栽好。
（7） 圆翼型、长翼型及辐射对流散热器(FDS一I型一Ⅲ型)托钩都按国家标 准图集94K402～2《散热器及管道安装》加工，翼型铸铁散热器安装时 全部使用上述托钩。圆翼型每根用2个；托钩位置应为法兰外口往里返 50mm处。长翼型托钩位置和数量按国家标准图集94K402～2《散热器 及管道安装》安装。辐射对流散热器的安装方法同柱型散热器。固定卡 的高度为散热器上缺口中心。安装方法同柱型散热器)抗机械冲击性差,需强化施工技术,精心施工来解决。 (6)隔声性差,塑料管的噪声大于铸铁管,管道明装且管道
位置靠近卧室时,问题尤为突出。噪声测定结果：普通 管>芯层发泡管>空壁管>螺旋管

建筑电气施工图识图详解PPT课件

建筑电气施工图识图详解PPT课件

④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等
⑤ 照明设备器具的布置：安装高度及平面 位置
⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
设计说明一般是一套电气施工图的第一张图纸，主 要包括：〔1〕 工程概况;〔2〕 设计依据;〔3〕 设计范 围;〔4〕 供配电设计;〔5〕 照明设计;〔6〕 线路敷设; 〔7〕 设备安装;〔8〕 防雷接地;〔9〕 弱电系统;〔10〕 施工本卷须知。
；
3
GB 50200—94〕；
4
二、设计内容
本工程电气设计工程包括380V/220V供配电系统、 照明系统、防雷接地系统和电视 系统。
三、供电系统
1 供电方式
本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
2
(￠10圆钢)作为接闪
器，并形成不大于24×16的避雷网，并与引下线牢固相连。
避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架，外 露长度为，支架间距，转弯处。
3
16以上主筋通长焊接作引来自线，间距不大于25m。引下线位置详见防雷平面图。外墙
引下线在室外地面下1m处引出与室外接地线焊接。
4 接地极：接地装置利用地基梁的钢筋，要求所有 地基梁的两根主筋均应与引下线焊接。
图16-6 干线系统图 Back
图16-7 AL配电柜系统图

第四章 建筑电气系统安装与识图 PPT

第四章 建筑电气系统安装与识图 PPT

一、电力系统
• 1、放射式 • 由总配电箱直接供电给分配电箱或负载的配电方式称为放射式。 • 放射式的优点是各个负载独立受电，因而故障范围一般仅限于本回
路。缺点是所需开关和线路较多，系统灵活性较差。 ❖ 2、树干式 • 树干式是从总配电柜（箱）引出一条干线，各分配电箱都从这条干
线上直接接线。 • 优点是投资省、结构简单，施工方便，易于扩展。缺点是供电可靠
第一节 建筑电气基本知识
一、电力系统
1.电力系统的组成
（2）变电所
（3）电力网
（1）发电厂
1.电力系 统的组成
（4）电力用户
一、电力系统
• 电能的生产、输送和分配过程，全部在电力系统中完成。 • 1、发电厂 • 发电厂使生产电能的工厂，它通过发电设备将一次能源（如煤、水、
风和原子能等）转换成电能（二次能源），并向外输出电能。 • 我国发电的主要形式是火力发电和水力发电。 • 2、变电所 • 变电所是接受电能、变换电压和分配电能的场所，由电力变压器和
三、建筑电气管材、电线、电缆、灯具材料知识
符号表示： B-表示布线用(第一位)，在第二位表示外护层为玻璃编织，第三位表 示线外型为扁平型的。 L-表示铝芯(没有符号表示为铜芯) V-表示塑料材质，前一位表示塑料绝缘，后一位表示塑料护套。 R-表示软线 S-表示双绞线 F-表示复合物
三、建筑电气管材、电线、电缆、灯具材料知识
明。 • 在下列场所，应设置事故照明： • （1）在工作照明熄灭后，由于工作中断或误操作，将引起爆炸、火
灾等严重危险的厂房或场所。 • （2）在无照明的情况下，由于设备继续运转或人员的通行，将造成
设备人身事故的地方。 • （3）在影剧院、博物馆、大礼堂等公共场所，楼梯等处。

2024版建筑电气施工图PPT优秀课件

2024版建筑电气施工图PPT优秀课件
作用
指导建筑电气设备的安装、调试和 运行，确保电气系统的安全、可靠 和经济运行。
施工图组成要素
设计说明
阐述设计依据、范围、原则及 注意事项等，帮助理解设计意 图。
平面图
表示电气设备在建筑物内的平 面布置，包括设备位置、线路 走向等。
图纸目录
列出所有图纸的名称、编号和 张数等，方便查阅和管理。
系统图
识别线路和导线的表示方法
02
掌握线路和导线的颜色、线型、线宽等表示方法，以便正确理
解电气连接关系。
识别安装方式和标注
03
了解电气设备和元件的安装方式、标注方法和标注内容，以便
正确安装和调试。
常见问题及解决方法
问题一
图纸中设备或元件的符号不认识。
解决方法
查阅相关电气图形符号和文字符号的资料，或者向专业人 员请教。
问题二
图纸中线路或导线的表示方法不清楚。
解决方法
仔细阅读设计说明，了解线路和导线的颜色、线型、线 宽等表示方法，并结合实际情况进行判断。
问题三
图纸中安装方式和标注不明确。
解决方法
仔细阅读设计说明，了解安装方式和标注方法的具体要 求，并结合实际情况进行判断和决策。同时，可以向专 业人员请教或者参考相关规范和标准。
表示电气系统的组成、主要设 备及其相互关系，反映系统的 工作原理。
详图
表示电气设备、装置和线路的 详细结构、尺寸和安装要求等。
设计规范及标准
国家电气设计规范
建筑行业电气设计标准
包括供配电系统设计规范、低压配电设计规 范等，是建筑电气设计的基本依据。
如《民用建筑电气设计规范》、《建筑电气 制图标准》等，规定了建筑电气设计的具体 要求和标准。

建筑设备安装工程识图与施工工艺培训课件PPT(共 108张)

建筑设备安装工程识图与施工工艺培训课件PPT(共 108张)
（1）给排水工程图样中室内工程应标注相对标高；
（2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高， 但应与总图一致。
（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中 心标高。
（4）重力管道（排水管道）宜标注管内底标高。
第二章 建筑给排水工程识图与施工工 艺
第一节 基础知识
（6）分区给水方式 城市供水压力不足，多层建筑只能满足下部
几层的用水而不能供到上部楼层时，为了能充分利 用室外管网的压力，常将室内给水系统分为上下两 个供水区。
4. 室内给水系统的管路布置 （1）下行上给式 如图5.11、图5.13、图5.14所示 （2）上行下给式 如图5.17所示
（3）两种兼用的管路布置 （4）环状式
城市污水排水管网
城市给水工程
建筑小区（室外）给水排水工程
城市排水工程
二、室内给水系统的基础知识
生活给水系统 1. 分类 生产给水系统
消防给水系统
2. 室内给水系 统的组成
图 建筑室内给水系统 1—阀门井；2—引入管；3—闸阀；4—水表；5—水泵；6—止回阀；7—干管； 8—支管； 9—浴盆；10—立管； 11—水龙头；12—淋浴器；13—洗脸盆； 14—大便器；15—洗涤盆；16—水箱；17—进水管；18—出水管；19—消火栓；
图 5.17 多层建筑分区给水方式
图 5.18 环状给水方式
三、室内排水系统的基础知识
1.室内排水系统的分类
（1）生活排水系统 ①生活污水排水系统：来自于大、小便器（槽）的
粪便污水。 ②生活废水排水系统：来自于浴盆、洗脸盆、洗涤
盆、洗衣机等的洗涤、沐浴水。 （2）工业排水系统 ①生产污水：工业生产中排出的受污染严重的水，

建筑电气设备安装识图与施工课件

建筑电气设备安装识图与施工课件

工程概述
介绍某购物中心的电气设备调试和验收工程， 包括工程规模、施工要求等。
调试流程
详细描述调试流程，包括设备检查、通电测 试、功能验证等环节。
验收细节
详细介绍验收过程中需要注意的细节，如设 备的接地、线路的绝缘等。
实例总结
总结该工程的调试和验收难点和亮点，以及 对于其他类似工程的借鉴意义。
05
建筑电气设备安装常见问题与解 决方案
电气设备调试的必要性
在设备安装完成后，通过调试可以发现并纠正设备在制造和安装过 程中存在的问题，提高设备的可靠性和稳定性。
电气设备调试的基本内容
主要包括电气设备的绝缘性能测试、机械性能测试、安全性能测试 等。
建筑电气设备调试步骤
电源调试
检查电源设备的工作状态，测 试电源电压是否稳定，确保电 源系统正常运行。
智能建筑电气技术的应用场景
分析智能建筑电气技术在住宅、商业、工业等领域的应用场景，以及在智慧城市、绿色建筑等方面的应用。
智能建筑电气技术的发展趋势 探讨智能建筑电气技术的发展趋势，包括物联网、云计算、大数据等技术的应用，以及在能源管理、节 能减排等方面的应用。
绿色建筑电气技术的发展与应用
绿色建筑电气技术的定义和分类
01
02
03
电气设备分类
根据功能和应用领域，电 气设备可分为高压电气设 备、低压电气设备等。
电气设备组成
电气设备通常由电源、负 载、控制设备、保护设备 等组成。
电气设备工作原理
不同类型电气设备的工作 原理有所不同，了解工作 原理有助于正确安装和使 用电气设备。
建筑电气设备安装规范
施工标准
建筑电气设备安装施工应 遵循国家和地方的相关标 准、规范，确保施工质量 和安全。

安装工程识图与施工工艺第13章 建筑电气照明工程ppt课件

安装工程识图与施工工艺第13章 建筑电气照明工程ppt课件

金 属 卤 化 物 灯
16
13.2.2 新型光源
1 LED灯
LED灯具有高效 节能、超长寿命、 绿色环保、直流 驱动、无频闪、 光效率高、平安 系数高等优点， 广泛运用在建筑 照明工程中，开 展前景相当宽广。
17
2 无极灯 无极灯亦称电磁感应灯，是利用电磁感应原理使汞原 子电离产生紫外线，激发荧光物质发光。 3 微波硫灯 微波硫灯是利用微波电磁场激发硫原子而发光。微波 硫灯发光效率高、光谱分布极尽太阳光光谱、消除了 汞金属对于环境的污染，是一种绿色照明产品。
18
13.2.4 灯具
国际照明学会〔C1E〕的配光分类法
1、直射型灯具 直射型灯具光通利用率最高，但灯的上部几乎没有光线，顶棚很暗，与亮堂 灯光容易构成对比眩光。又可按配光曲线的形状分为：广照型、配照型、深照 型、均匀配光型和特深照型等五种。普通由反光性能良好的不透明资料制成， 如搪瓷、铝和镀锌镜面等

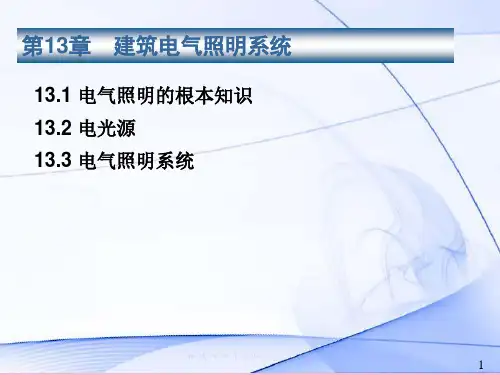

第13章 建筑电气照明系统
13.1 电气照明的根本知识 13.2 电光源 13.3 电气照明系统
1
13.1 电气照明的根本知识
13.1.1 根本物理量 13.1.2 光源的主要特征参数 13.1.3 照明种类
2
13.1.1根本物理量
1、光通量 符号为Φ ，单位是流明〔lm〕。例如，100W的白炽 灯光通量约为1038lm。 2、发光强度 符号为Ⅰ，单位是坎德拉〔cd〕。1cd=11m/sr 3、照度 符号为E，单位是勒克斯〔Ix)，1Ix=1Im/m2 4、亮度 符号为L，单位是cd/m2
22
13.3.1 电气照明系统组成
灯具控制接线方式
单控灯具接线图
灯具控制接线方式
双控灯具接线图
单相两孔

安装工程建筑电气识图与施工工艺

安装工程建筑电气识图与施工工艺
电力电缆
（1）基本结构
线芯
绝缘层 保护层
（2）型号：见表 VV、VV22
通信电缆：（电话电缆）
射频电缆：同轴电缆（有线电视）
内部为铜芯实导线，外层为金属网，一对线芯。
第十三页，共三十九页。
二、配线用管材
（1）厚壁钢管（水煤气管或焊接钢管）SC
1. 金属管
（2）薄壁钢管（电线管）MT （3）金属波纹管（金属软管或蛇皮管）
供电方式
380/220V 三相四线制 220V 单项二线制
L1 相线
L2 （俗称火线）
L3
N 零线（中性线）
2. 建筑电气照明线路基本接线方式
第六页，共三十九页。
四、低压配电系统的组成及配电方式
1. 组成
配电装置（配电盘）
配电线路
2. 配电方式
放射式：各负荷独立受电。线路故障
影响范围小，材料设备耗用量大。
第三十三页，共三十九页。
第三十四页，共三十九页。
第三十五页，共三十九页。
第三十六页，共三十九页。
第三十七页，共三十九页。
第三十八页，共三十九页。
第三十九页，共三十九页。
软土或砂层，上盖混凝土保护板，其覆盖宽度应超过电
缆两侧各50mm。应敷设于冻土层以下。电缆在沟 内应波状放置，预留1.5％的长度。
第二十八页，共三十九页。
第二十九页，共三十九页。
电缆敷设
（2）电缆沟敷设 1）电缆支架间的距离为1m。电缆首末两端及转弯处亦
应设置支架进行固定，可根据电缆沟的长度计算电缆 支架的数量。常用电缆支架有角钢支架和装配式支架 等。
树干式 ： 与放射式相反。
混合式
图见教材。
3. 负荷 ：指用电设备。负荷大小，指用电设备功率的 大小。

建筑电气设备安装识图与施工课件

建筑电气设备安装识图与施工课件
仪表检测法
使用万用表、示波器等仪表对电气设备的电压、电流、电阻等进行 检测，确定故障部位和原因。
替换法
将可能存在故障的部件拆下，更换为正常部件，观察设备是否恢复 正常运行，以此判断故障部位。
06
建筑电气设备安装工程 实例分析
住宅小区电气工程实例
总结词
综合性强、安全可靠、节能环保
详细描述
住宅小区电气工程涉及供配电系统、照明系统、防雷接地系统等多个方面，需 要综合考虑安全、可靠、节能和环保等因素，确保居民用电安全和舒适。
外观检测
通过观察电气设备的外形、颜色、尺 寸等，判断其是否符合设计要求和规 范标准。
功能测试
对电气设备的各项功能进行测试，如 开关、照明、电机等，确保其正常工 作。
电气性能检测
通过测量电气设备的电气参数，如电 压、电流、功率等，判断其是否符合 设计要求和安全标准。
绝缘电阻检测
对电气设备的绝缘性能进行检测，确 保其具有良好的绝缘性能，防止漏电 和电击事故。
电气设备安装质量验收标准
符合设计图纸要求
电气设备安装应符合设计图纸的要求，不得 随意更改安装位置和方式。
外观整洁美观
电气设备安装应保持整洁美观，不得有明显 的破损和瑕疵。
符合规范标准
电气设备安装应符合国家相关规范和标准， 如电气安全、消防安全等。
功能正常
电气设备安装完成后应进行功能测试，确保 各项功能正常工作。
05
建筑电气设备安全与维 护
电气设备安全操作规程
操作前检查
在操作电气设备前，应检查设备是否 正常，有无破损或故障，确保设备处 于安全状态。
断电操作
遵守安全规定
操作电气设备时应遵守相关安全规定 ，如穿戴防护用品、禁止带电作业等 。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

最新.
5
1. 电压 供电方式
380/220V 三相四线制 220V 单项二线制
L1 相线 LL23（俗称火线）
N 零线（中性线）
2. 建筑电气照明线路基本接线方式
最新.
6
配Hale Waihona Puke 装置（配电盘） 1. 组成配电线路
放射式：各负荷独立受电。线路故障 影响范围小，材料设备耗用量大。
2. 配电方式 树干式 ： 与放射式相反。
3）室外埋地敷设的电缆导管，埋深不应小于０.７m。 导管的管口应设置在盒、箱内。在落地式配电箱
内的管口，箱底无封板的，管口应高出基础面５ ０～８０mm。
最新.
19
4）暗配的导管，埋设深度与建筑物、构筑物表 面的距离不应小于１５mm；
5）水平敷设管路如遇到下列情况之一时，中间 应增设接线盒（拉线盒），且接线盒的安装位 置应便于穿线。如不增设接线盒，也可以增大 管径。
（2）要求
1）敷设于多尘和潮湿场所的电线保护管管口及 其各连接处应做密封处理。
最新.
18
配管配线
2）金属的导管必须接地（ＰＥ）或接零（ＰＥＮ） 可靠，当非镀锌钢导管采用螺纹连接时，连接处
的两端焊跨接接地线；当镀锌钢导管采用螺纹连
接时，连接处的两端用专用接地卡固定跨接接地
线；以专用接地卡跨接的两卡间连线为铜芯软导 线，截面积不小于４mm２。
a 管子长度每超过30米，无弯曲； b 管子长度每超过20米，有1个弯曲； c 管子长度每超过15米，有2个弯曲； d 管子长度每超过8米，有3个弯曲。
最新.
20
6）垂直敷设的管路如遇到下列情况之一时，应增 设固定导线用的接线盒：
a 导线截面50mm2及其以下，长度每超过30m； b 导线截面70～95mm2，长度每超过20m； c 导线截面120～240mm2，长度每超过18m。
保护性接地（PE）：为了防止人身安全或设备因 电击而造成损坏的接地。
接地：指外露可导电部分对地直接的电气连接。 （TT、IT系统）
接零：将电气设备的外壳通过PE或PEN线接到电 力系统中性点，进行直接电气连接。（TN系统）
重复接地：在PE或PEN线上一点或多点接向大地。
最新.
10
电机、变压器、电器、手握式及移动电器。 电力设备传动装置。
混合式
图见教材。
3. 负荷 ：指用电设备。负荷大小，指用电设备功率的 大小。
最新.
7
1. TN系统：电力系统中性点直接接地，受电设备 的外露可导电部分通过保护线与接地点连接。
TN—S系统（五线制系统）
特点
※ TN—C系统（四线制系统） TN—C—S系统（四线半系统） 适用范围
2. TT系统：电力系统中性点直接接地，受电设备的外露 可导电部分通过保护线接至与电力系统接地点无直接关 联的接地极。保护线可各自设置。
最新.
23
3. 管内穿线 （1）规定： 1）导线在管内不应有接头盒扭结，接头应放在接
线盒（箱）内。
2）同一交流回路的导线必须穿于同一管内。 3）不同回路、不同电压等级和不同电流种类的导
最新.
16
一、室内配线的敷设方法 1. 明敷设 2. 暗敷设
二、几种常见的室内配线方式
1. 配管配线
2. 电缆敷设 3. 其他配线
最新.
17
1. 线管选择与要求
（1）导管规格的选择：应根据所穿导线的根数盒截 面决定。一般规定管内导线的总截面不应超过 管子内径截面积的40％，导线不应超过8根。具 体参见《管径选择表》
最新.
21
2. 导管敷设施工工艺
（1）熟悉图纸。
90度弯曲
管子弯曲
（2）导管加工 切割 套丝
鸭脖弯
防腐
管与管的连接
（3）盒、箱固定，管路连接 管与盒（箱）连接
最新.
22
（4）线管敷设（俗称配管）
配电箱（或开关盒）
用电设备
（5）跨接接地线 圆钢和扁钢
（6）变形缝做法 增设接线盒（箱）作为补偿装置。
最新.
8
3. IT系统：电力系统的带电部分与大地间无直接连 接（或有一点经足够大的阻抗接地），受电设备 的外露可导电部分通过保护线接至接地极。多用 于煤矿和工厂，可减少停电机会。
图示见教材177-178页。
最新.
9
按接地的作用分类
功能性接地（N）：为保证电气设备正常运行或电 气系统低噪声的接地。
最新.
13
（1）厚壁钢管（水煤气管或焊接钢管）SC
1. 金属管
（2）薄壁钢管（电线管）MT （3）金属波纹管（金属软管或蛇皮管）
（4）普利卡金属套管
2. 塑料管： PVC
最新.
14
1. 定位划线。 2. 预埋支持件。 3. 装设绝缘支持物、保护管。 4. 敷设导线。 5. 安装灯具、开关及电器设备。 6. 测试线路绝缘电阻。 7. 试通电、校验、自检等。
最新.
15
1. 方法
绞接、焊接、压板压接、压线帽压接、套管连接、接线端 子连接、螺栓连接等。
2. 一般要求 （1）截面为10mm2及以下的单股导线：可直接与设备、
器具的端子连接；
（2）截面为2.5mm2及以下的多股铜芯线：应先拧紧、搪 锡或压接端子，再与设备及器具的端子连接；
（3）多股铝芯线和截面大于2.5mm2的多股铜芯线：应焊 接或压接接线端子后再与设备及器具的端子连接。
室内、外配电装置的金属构架、钢筋混凝土构架 的钢筋及靠近带电部分的金属围栏。
配电屏与控制屏的框架。 电缆的金属外皮及电力电缆的接线盒、终端盒。
电力线路的金属保护管、各种金属接线盒（如开 关、插座等金属接线盒）、敷线的钢索及起重运 输轨道等。
最新.
11
第一节 常用电气材料设备
一、电线、电缆
裸导线 1. 电线（导线）
最新.
1
一、建筑电气工程的主要功能 输送、分配、应用电能、传递信息。
电能应用主要是交流电（工频强电）
信息传递主要是高频弱电或直流电
最新.
2
1. 电气系统的分类
强电系统 按电压高低分
弱电系统
最新.
3
供配电系统
按功能划分
建筑动力系统 建筑电气照明系统
建筑弱电系统
减灾系统
最新.
概念 组成
4
（1）室外接户线 （2）进户线 （3）配电盘（箱） （4）干线 （5）支线 （6）用电设备
塑料绝缘导线
绝缘导线
举例
橡皮绝缘导线
最新.
BV BLV RVB（平行） RVS（双绞型） BX BLX
BXF
BLXF 12
2. 电缆
线芯
（1）基本结构 绝缘层
电力电缆
保护层
（2）型号：见表 VV、VV22
通信电缆：（电话电缆）
射频电缆：同轴电缆（有线电视）
内部为铜芯实导线，外层为金属网，一对线芯。
