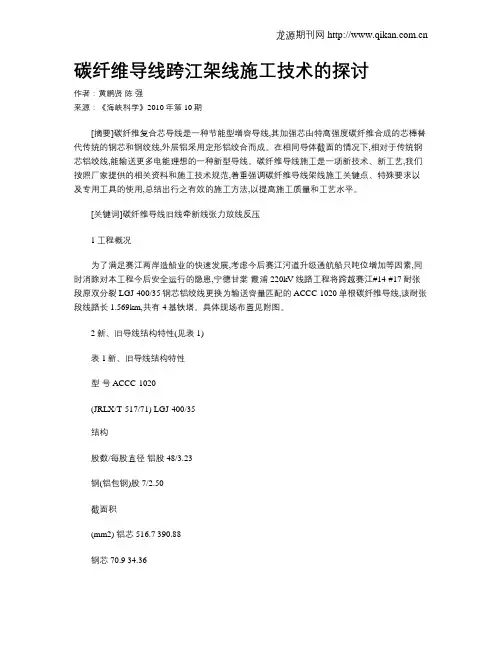

碳纤维导线跨江架线施工技术的探讨
作者：黄鹏贤 陈 强
来源：《海峡科学》2010年第10期
[摘要]碳纤维复合芯导线是一种节能型增容导线,其加强芯由特高强度碳纤维合成的芯棒替代传统的钢芯和钢绞线,外层铝采用定形铝绞合而成。在相同导体截面的情况下,相对于传统钢芯铝绞线,能输送更多电能理想的一种新型导线。碳纤维导线施工是一项新技术、新工艺,我们按照厂家提供的相关资料和施工技术规范,着重强调碳纤维导线架线施工关键点、特殊要求以及专用工具的使用,总结出行之有效的施工方法,以提高施工质量和工艺水平。
[关键词]碳纤维导线旧线牵新线张力放线反压
1工程概况
为了满足赛江两岸造船业的快速发展,考虑今后赛江河道升级通航船只吨位增加等因素,同时消除对本工程今后安全运行的隐患,宁德甘棠-霞浦220kV线路工程将跨越赛江#14-#17耐张段原双分裂LGJ-400/35钢芯铝绞线更换为输送容量匹配的ACCC-1020单根碳纤维导线,该耐张段线路长1.569km,共有4基铁塔。具体现场布置见附图。
2新、旧导线结构特性(见表1)
表1新、旧导线结构特性
型 号 ACCC-1020
(JRLX/T-517/71) LGJ-400/35
结构
股数/每股直径 铝股 48/3.23
钢(铝包钢)股 7/2.50
截面积
(mm2) 铝芯 516.7 390.88
钢芯 70.9 34.36
总计 587.5 425.24 龙源期刊网
外径(mm) 28.14 26.82
计算重量(kg/km) 1556 1349
论线路改造中的间隙型导线架线施工技术
摘要:随着 经济 的快速 发展 ,为了满足城市用电的需求,电力线路改造工程已成为电网工程中的重要组成部分。近年来,利用原有杆塔,提高导线输送容量是各供电局迎峰度夏的重要措施,因此,间隙型导线施工得以广泛应用,为此,本文作者结合工程事例就间隙型导线的应用特点及施工工艺进行了阐述。
关键词:间隙型导线;施工工艺;施工方法
前言
目前随着城市经济的快速发展,原有的输电线路已不能能满足经济发展的需求。而新建线路又面临着土地征用、通道砍伐、费用投入加大、建设工期长等问题。由于间隙型导线的引进,给原有线路扩容改造的可行性提供了先决条件。
间隙型导线的应用特点:主要用于线路的改造工程,可利用原有线路的铁塔及金具,只需更换悬垂线夹及耐张线夹:低驰度可以避免因原铁塔高度不够,而造成对地及被跨越物安全距离问题;铝线及钢芯均采用耐热材料制成,导线温度达到230℃时仍可正常运行,输电量是同直径导线的1.6—2.0倍。
1 工程概况
某220kV线路改造工程,全长14.904km,杆塔42基,其中耐张塔10基,直线耐张塔2基,直线塔30基。原线路导线为2xLGJ-240/30型双分裂钢芯铝绞线,地线为GJ-50型钢绞线。改造工程将导、地线拆除,更换成间隙型导线,地线更换成LGJ-95/55型钢芯铝绞线及OPGW光缆。
2 导、地线结构特性
2.1 导、地线物理特性(如表l所示)
2.2 间隙型导线结构特点
间隙型导线,内层为7股钢芯,邻外层为10股梯形铝线,外层为15股圆柱形铝线绞制而成,如图1所示。每层绞制方向相反,内层钢芯与邻外层铝线之间有一定的间隙,用导电耐热润滑油膏填充,外层铝线与内层钢芯分别为独立结构,受力后梯形铝线层可在钢芯表面滑动。
2.3 间隙型导线对施工的要求
2.3.1 一个放线区间最大距离为5.0km,最多只能连续展放3盘导线。
注脂耐张线夹压接工艺
注脂耐张线夹压接工艺是一种用于电力线路中的接头连接工艺。它主要用于连接电力线路中的导线或电缆，以保证电力传输的质量和安全。
该工艺的具体步骤如下：
1. 准备工作：首先要准备好所需的工具和材料，包括注脂耐张线夹、导线或电缆、注脂材料等。
2. 拆卸原有连接器：如果需要更换连接器，首先要拆卸原有的连接器，将导线或电缆端部的绝缘层剥离，露出导体。
3. 准备注脂耐张线夹：将注脂耐张线夹分别插入连接器两端的导体中，确保它们能够牢固地固定住导体。
4. 注脂：将合适的注脂材料注入到连接器中，填满连接器的空隙，保护导体不受外界环境的影响。注脂材料可以是绝缘材料，可以提供耐张和耐压的作用。
5. 夹压接：用夹压工具将注脂耐张线夹夹紧，确保导线或电缆与连接器之间的接触良好，同时也保证了连接的牢固性。
6. 检验：完成连接后，使用电压表或其他相应工具进行连接的质量检验，确保连接的电阻和绝缘良好。
以上就是注脂耐张线夹压接工艺的基本步骤，其中每个步骤都需要注意操作的细节和安全措施。这种工艺可以提供优良的电气性能和机械性能，延长线路的使用寿命，保障电力传输的可靠性。
施工技术方案报审表
编 号：yn 0058
工程名称 松（林）～联（合）110kV输电线路工程
致四川赛德监理工程有限责任公司锦屏水电站施工送电工程项目监理部：
现报上松林～联合110kV输电线路工程《ＯＰＧＷ光缆施工作业指导书》。请予审查。
附件：《松（林）～联（合）110kV输电线路工程ＯＰＧＷ光缆施工作业指导书》
分包项目部：
项目经理：
2006年4月6日
总包项目部意见：
总包项目部：
项目经理：
2006年4月7日
项目监理部审查意见：
项目监理部：
总监理工程师：
年 月 日
云南省送变电工程公司
松（林）～联（合）110kV输电线路工程
ＯＰＧＷ光缆施工作业指导书
云南省送变电工程公司
松林～联合变110kV送电线路工程建设项目部
二00六年四月二日 一、工程概况
1、工程名称∶松（林）～联（合）110kV送电线路工程OPGW光缆工程（以下简称本标段）。
2、光缆规格：本标段采用由苏州古河电力光缆有限公司生产的OPGW-16Ｂ1－90、OPGW-16Ｂ1－100两种规格光缆。光纤芯数为16芯。
3、本标段OPGW光缆配套金具由苏州古河电力光缆有限公司供应。
3、施工范围∶N1～N108共14盘光缆架设、附件安装、引下线固定。接头熔接及测调试由苏州古河电力光缆有限公司负责施工。
