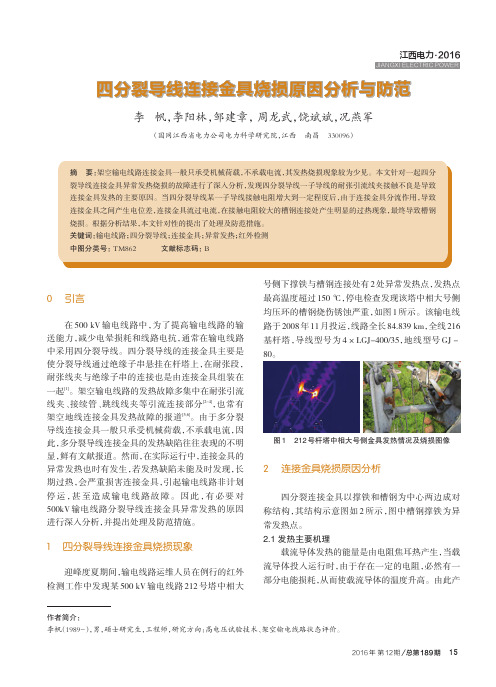

迎峰度夏期间，输电线路运维人员在例行的红外 检测工作中发现某 500 kV 输电线路 212 号塔中相大
号侧下撑铁与槽钢连接处有 2 处异常发热点，发热点 最高温度超过 150 ℃，停电检查发现该塔中相大号侧 均压环的槽钢烧伤锈蚀严重，如图 1 所示。该输电线 路于 2008 年 11 月投运，线路全长 84.839 km，全线 216 基杆塔，导线型号为 4×LGJ-400/35，地线型号 GJ－ 80。
增大的系数。
( ) 2
接触j0 电1+阻3R×j的a×大t 小可以用经验公式表示：
Rj = (K/Fn)×10-3
（2）
式中：F 为接触压力（kg）；K 为与接触材料和接触
面形式形的状指有K数关f （I的2在R系0数.5-，0取.750.之07间-0）.1 之间；n 为取决于接触
接触电阻 Rj与温度之间的关系，如式（3）所示。
江西电力·2016
JIANGXI ELECTRIC POWER
四分裂导线连接金具烧损原因分析与防范
李 帆，李阳林，邹建章，周龙武，饶斌斌，况燕军
（国网江西省电力公司电力科学研究院，江西 南昌 330096）
摘 要：架空输电线路连接金具一般只承受机械荷载，不承载电流，其发热烧损现象较为少见。本文针对一起四分

金具详细

金具详细

一、悬垂线夹型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-1 6.0-7.0 40 1.4XGU-2 7.1-13 40 1.8XGU-3 13.1-21.0 40 2.0XGU-4 21.1-26.0 40 3.0二、悬垂线夹（带碗头挂板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-5A 23.1-33.0 60 5.7XGU-6A 34.0-45.0 60 6.1三、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-5B 23.0-33.0 60 5.4XGU-6B 34.0-45.0 60 5.8四、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGJ-2 11.0-13.0 90 3.8XGJ-5 23.0-43.0 120 9.0五、悬垂线夹（双线夹垂直排列）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XCS-4 21.0-26 70 9.3XCS-5 23.0-33.0 100 14.6XCS-6 34.0-45.0 100 15.0耐张线夹一、耐张线夹（螺栓型）型号适用绞线直径范围(mm)(包括加包缠物) 破坏荷重不小于(KN) 重量(Kg) NLD-1 5.0-10.0 20 1.3NLD-2 10.1-14.0 40 2.1NLD-3 14.0-18.0 70 4.6NLD-4 18.1-23.0 90 7.0ND-201 5.0-10.0 20 1.1ND-202 10.1-14.0 40 1.9ND-203 14.0-18.0 70 4.2ND-204 18.1-23.0 90 6.4联结金具一、球头挂环（Q型、QP型、QH型）型号Q-7 QP-7 QP-10 QP-16 QP-21QP-30 QH-7二、碗头挂板（W型）型号W-7A w-7B三、碗头挂板（WS型）型号WS-7 WS-10 WS-16 WS-21R WS-30R四、U型挂环型号U-7 U-10 U-12 U-16 U-20U-25 U-30 U-50五、挂环（延长环）型号PH-7 PH-10 PH-12 PH-16 PH-21PH-25 PH-30六、挂环（直角环）型号ZH-7七、拉杆（YL型）型号YL-1040 YL-1243 YL-1643 YL-2543 YL-3043 八、挂板（Z型）型号Z-7 Z-10 Z-12 Z-16 Z-21Z-25九、挂板（ZS型）型号ZS-7 ZS-10 ZS-665十、挂板（PS型）型号PS-7十一、挂板（P型）型号P-7 P-10 P-12 P-16 P-21P-2118 P-2124 P-2130 P-2136 P-2142P-2148 P-2154 P-30 P-3018 P-3024P-3030 P-3036 P-3042 P-3048 P-3054十二、挂板（UB型）型号UB-7 UB-10 UB-12 UB-16 UB-21UB-30 UB-12T UB-16T UB-21T UB-30T十三、U型螺丝型号UJ-1880 UJ-2080 UJ-2280接续金具一、接线管（钢绞线用）型号JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G二、接续管（钢绞线用、爆压搭接）型号JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G三、接续管（铝绞线用）型号JY-150L JY-185L JY-210L JY-240L JY-300L JY-400LJY-500L JY-630L JY-800L四、接续管（钢芯铝绞线用、爆压）型号JYB-300/40 JYB-300/50 JYB-300/70 JYB-400/50 JYB-400/65 JYB-400/95 JYB-500/65五、接续管（铝绞线用、钳压）型号LJ-16L LJ-25L LJ-35L LJ-50L LJ-70L LJ-95LLJ-120L LJ-150L LJ-185L六、接续管（钢芯铝绞线用、钳压）型号JT-10/2 JT-16/3 JT-25/4 JT-36/6 JT-50/8 JT-70/10JT-95/15 JT-95/20 JT-120/7 JT-120/20 JT-150/8 JT-150/20JT-150/25 JT-185/10 JT-185/25 JT-185/30 JT-210/10 JT-210/25JT-210/35 JT-240/30 JT-240/40七、接续管（钢芯铝绞线用、爆压搭接）型号JTB-35/6 JTB-50/8 JTB-70/10 JTB-95/15 JTB-95/20 JTB-120/7JTB-120/20 JTB-150/8 JTB-150/20 JTB-150/25 JTB-185/10 JTB-185/25JTB-185/30 JTB-210/10 JTB-210/25 JTB-210/35 JTB-240/30 JTB-240/40八、接续管（钢芯铝绞线用、液压搭接）型号JYD-240/30 JYD-240/30 JYD-240/55 JYD-300/15 JYD-300/20 JYD-300/25 JYD-300/40 JYD-300/50 JYD-300/70 JYD-400/20 JYD-400/25 JYD-400/35JYD-400/50 JYD-400/65 JYD-500/35 JYD-500/45 JYD-500/65 JYD-630/45JYD-630/55 JYD-800/55 JYD-800/70九、接续管（钢芯铝绞线用、液压搭接）型号JY-240/30 JY-240/40 JY-240/55 JY-300/15 JY-300/20 JY-300/25JY-300/40 JY-300/50 JY-300/70 JY-400/20 JY-400/25 JY-400/35JY-400/50 JY-400/65 JY-400/95 JY-500/35 JY-500/45 JY-500/65JY-630/45 JY-630/55 JY-630/80 JY-800/55 JY-800/70 JY-800/100十、补修管型号JX-185/10 JX-185 JX-210 JX-240 JX-240/55 JX-300/15JX-300 JX-300/70 JX-400 JX-400/65 JX-400/95 JX-500JX-630 JX-800/55 JX-800 JX-35G JX-50G JX-70GJX-100G十一、并沟线夹型号JBB-1 JBB-2 JBB-3 JB-0 JB-1 JB-2JB-3 JB-4十二、跳线线夹（压缩型）型号JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7 JYT-120/20JYT-150/8 JYT-150/20 JYT-150/25 JYT-185/10 JYT-185/25 JYT-185/30JYT-210/10 JYT-210/25 JYT-210/35保护金具一、防振锤型号适用绞线外径重量(Kg)钢绞线铝绞线或铜铝绞线FD-1 7.5-9.6 1.5FD-2 10.8-14.0 2.4FD-3 14.5-17.5 4.5FD-4 18.1-22.0 5.6FD-5 23.0-29.0 7.2FD-6 29.0-35.0 8.6FD-35 7.8 1.8FD-50 9.0-9.6 2.4FD-70 11.0-11.5 4.2FD-100 13.0 5.9二、防振锤（500kv线路用）型号适用绞线直径重量FF-5 23.0-28.0 7.4三、间隔棒（FJQ型）型号适用导线外径轴向荷重不小于(KN) 重量(Kg) FJQ-404 18.1-22.0 7 1.00FJQ-405 23.0-29.0 10 1.20FJQ-204 18.1-22.0 7 0.85FJQ-205 23.0-29.0 10 1.05FJQ-455 23.0-30.8 10 2.45四、铝包带规格厚度（mm）宽度（mm）重量（Kg/m）1×10 1.0 10 0.027五、悬重锤及其附件名称型号重量备注重锤挂板ZG-1 0.28 适用安装在XGU-4悬锤线夹上ZG-2 0.29 适用安装在XGU-5、6悬锤线夹上重锤座ZJ-1 1.50 见联结金具重锤片ZC-1 15平行挂板PS-7 0.53六、重锤片（500KV线路用）型号重量（Kg）ZC-18 21.8拉线金具一、楔型线夹型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NX-1 GJ-25-35 6.6-7.8 45 1.5NX-2 GJ-50-80 9.0-11.5 88 2.4NX-3 GJ-100-120 13.0-14.0 143 4.5NX-4 GJ-35-150 15.0 164 5.6二、UT型线夹（可调式）型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NUT-1 GJ-25-35 6.6-7.8 45 2.1NUT-2 GJ-50-80 9.0-11.5 88 3.2NUT-3 GJ-100-120 13.0-14.0 143 5.4NUT-4 GJ-35-150 15.0 164 7.2三、NLY型线夹（压接可调式）型号适用钢绞线握着力不小于（KN）重量(Kg) 型号标记NLY-100B GJ1200-75125kg/mm2 1×19-13 120 5.60NLY-120B 1×19-14 140 7.28NLY-135B 1×19-15 155 7.68NLY-100C GB1200-881370N/mm2 1×19-13 130 5.83NLY-125C 1×19-14.5 165 7.87NLY-150C 1×19-16 200 11.84四、拉线用U型挂环规格破坏荷重不小于（KN）重量（Kg/m）UL-7 70 0.65UL-10 100 0.92UL-12 120 1.40UL-16 160 1.64UL-21 210 2.90五、钢线卡子型号适用钢绞线外径（mm）重量（Kg/m）JK-7 6.6-7.8 0.20JK-2 9.0-11.5 0.32六、平行挂板（PD型）型号破坏荷重不小于（KN）重量（Kg/m）PD-7 70 0.45PD-10 100 0.67PD-12 120 0.94Ｔ接金具一、T型线夹（螺栓型）型号适用导线外径（mm）重量（Kg/m）母线／引下线TL-11 7.5-9.6/7.5-9.6 0.71TL-21 10.8-14.0/7.5-9.6 0.78TL-22 10.8-14.0/10.8-14.0 0.79TL-31 14.5-17.5/7.5-9.6 1.07TL-32 14.5-17.5/10.8-14.0 1.06TL-33 14.5-17.5/14.5-17.5 1.05TL-41 18.1-22.2/7.5-9.6 1.13TL-42 18.1-22.0/10.8-14.0 1.13TL-43 18.1-22.0/14.5-17.5 1.12TL-44 18.1-22.0/18.1-22.0 1.17设备线夹一、设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1A 7.5-9.6 4 0.34SL-2A 10.8-14.0 4 0.36SL-3A 14.5-17.5 6 0.48SL-4A 18.1-22.0 6 0.51二、设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1B 7.5-9.6 4 0.34SL-2B 10.8-14.0 4 0.36SL-3B 14.5-17.5 6 0.48SL-4B 18.1-22.0 6 0.51三、铜铝过渡设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SLG-1A 7.5-9.6 4 0.37SLG-2A 10.8-14.0 4 0.43SLG-3A 14.5-17.5 6 0.70SLG-4A 18.1-22.0 6 0.73四、铜铝过渡设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg)SLG-1B 7.5-9.6 4 0.37SLG-2B 10.8-14.0 4 0.43SLG-3B 14.5-17.5 6 0.70SLG-4B 18.1-22.0 6 0.73五、铜铝过渡板型号重量(Kg) 型号重量(Kg)MG-50×5 0.15 MG-80×10 0.82MG-63×6.3 0.33 MG-100×8 1.01MG-63×8 0.42 MG-100×10 1.26MG-63×10 0.53 MG-125×8 1.54MG-80×6.3 0.52 MG-125×10 1.92MG-80×8 0.66 MG-125×12.5 2.4电站金具一、硬母线固定金具［矩形母线平放固定金具（户内一片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg) MNP-101 63 M10 0.42MNP-102 80 0.46MNP-103 100 0.58MNP-104 125 0.62MNP-105 63 M16 0.41MNP-106 80 0.45MNP-107 100 0.57MNP-108 125 0.61一、硬母线固定金具［矩形母线平放固定金具（户内二片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg) MNP-201 63 M10 0.70MNP-202 80 0.75MNP-203 100 0.95MNP-204 125 1.00MNP-205 63 M16 0.70MNP-206 80 0.75MNP-207 100 0.95MNP-208 125 1.00三、矩形母线间隔垫型号标称规格重量(Kg)MJG-01 M10×100 0.12MJG-02 M10×120 0.14MJG-03 M10×140 0.15MJG-04 M10×160 0.16四、软母线间隔棒型号适用导线外径(mm) 重量(Kg)MRJ-4/120 18.1-22.0 0.94MRJ-5/120 23.0-29.0 1.14MRJ-6/120 29.1-35.0 1.21MRJ-4/200 18.1-22.0 0.85MRJ-5/200 23.0-29.0 0.98MRJ-6/200 29.1-35.0 1.12五、母线伸缩节（母线与母线连接）型号重量(Kg) 型号重量(Kg)MS-63×6.3 0.39 MS-100×10 1.31MS-80×6.3 0.53 MS-125×8 1.37MS-80×8 0.70 MS-125×10 1.80MS-100×8 0.99 MS-125×12.5 2.10 六、母线伸缩节（母线与设备连接）型号重量(Kg) 型号重量(Kg)MS-63×6.3 0.55 MS-100×10 2.01MS-80×6.3 0.79 MS-125×8 2.22MS-80×8 1.05 MS-125×10 2.87MS-100×8 1.54 MS-125×12.5 3.43一、线路金具（一）悬垂线夹>>1、悬垂线夹2、悬垂线夹（带碗头挂板）3、悬垂线夹（带U形挂板）4、悬垂线夹（加强形）5、悬垂线夹（双线夹垂直排列）（二）耐张线夹>>1、耐张线夹（螺栓型）（三）联结金具>>1、球头挂环（Q、QP、OH型）2、碗头挂板（W型）3、碗头挂板（WS型）4、U形挂环5、挂环（延长环）6、挂环（直角环）7、拉环（YL型）8、挂板（Z型）9、挂板（ZS型）10、挂板（PS型）11、挂板（P型）12、挂板（UB型）13、U型螺丝14、调整板（DB型）15、U形螺丝16、调整板（PT型）17、牵引板（QY型）18、联板（L型）19、联板（LF型）20、联板（LV型）21、联板（LS型）22、联板（LJ型）23、联板（LL型）24、联板（LK型）25、联板（LX型）26、避雷线悬垂吊架（四）接续金具>>1、接续管（钢绞线用）2、接续管（钢绞线用、爆压塔）3、接续管（铝绞线用）4、接续管（钢芯铝绞线用、爆压）5、接续管（铝绞线用、钳压）6、接续管（钢芯绞线用、钳压）7、接续管（钢芯铝绞线用、爆压搭接）8、接续管（钢芯铝绞线用、液压搭接）9、接续管（钢芯铝绞线用、液压钢芯对接）10、补修管11、并沟线夹12、跳线线夹（压缩型）（五）保护金具>>1、防振锤2、防振锤（500KV线路用）3、间隔棒（FJQ型）4、铝包带5、悬重锤及其附件6、重锤片（500KV路用）（六）拉线金具>>1、楔型线夹2、UT型线夹（可调式）3、NLY型线夹（压接、可调式）4、拉线用U型挂环5、钢线卡子6、平行挂板（PD型）二、变电金具（七）T接金具>>1、T形线平（螺栓型）（八）设备线夹>>1、设备线夹（压缩型、A型）2、设备线夹（压缩型、B型）3、铜铝过渡板4、铜铝过渡设备线夹（螺栓型、A型）5、铜铝过渡设备线夹（螺栓型、B型）三、电站金具（大电流母线金具）（九）电站金具>>1、硬母线固定金具（矩形母线）（1）矩形母线平放固定金具（户内一片）（2）矩形母线平放固定金具（户内二片）（3）矩形母线间隔垫2、软母线固定金具（1）软母线间隔棒3、母线伸缩节（1）母线伸缩节（母线与母线连接）（2）母线伸缩节（母线与设备连接）。

架空线路用预绞式耐张线夹

架空线路用预绞式耐张线夹

1.架空线路用预绞式耐张线夹架空线路用预绞式耐张线夹是专门为架空线路的安装而专业设计的，它结构简单，性能可靠，能够承受导线、地线及拉线的全张力，通过与心形拉紧环的配合，将导线、地线及拉线连接至耐张杆塔上，经过实际运行证明它能满足电力系统要求的高可靠性和经济性等要求。

功能和特点：○预绞式耐张线夹为主要推荐线夹，它完全可以替代现有的螺栓型耐张线夹和所有结构形式的楔型线夹以及压缩型耐张线夹等常规形式的耐张线夹。

○预绞式耐张线夹的独特设计，可以减少由振动及舞动引起的动态应力，防止由于导线、地线及拉线反复拗折，引起因材料疲劳而发生断股现象，且本身具有一定的防振功能，能提高导线、地线及拉线的耐振能力。

○预绞式耐张线夹以一定的长度均匀地缠绕在导线、地线及拉线外面，将导线、地线及拉线所受的应力均匀分布在一个比其它型式耐张线夹的受力区域大得多的区域上，使导线、地线及拉线无有害的应力集中点。

○预绞式耐张线夹强度高，其握力可达到导线、地线及拉线计算拉断力的100% 以上。

○导线、地线及拉线处于各种张力状态下，预绞式耐张线夹始终能够保持在握紧状态，在遇到极度恶劣的环境、张力、冲击、极端温度下，线夹依然能正常运行，握力永不释放。

○预绞式耐张线夹材质与所包裹物（绞线）完全一致，从而保证较强的耐腐蚀性。

○预绞式耐张线夹的特殊设计，避免了螺栓、螺母、垫圈和其它部件在安装或运行其间丢失或损坏的可能。

○预绞式耐张线夹运行中有很高的可靠性，对输、配电线路有良好的保护性，从而保证电力系统运行的良好经济性。

○预绞式耐张线夹的安装质量受安装工人人为因素的影响小，安装质量一致性好，且安装过程不会损伤导线、地线及拉线。

○预绞式耐张线夹的安装简便快捷，在现场无需任何工具，由一人便可迅速徒手完成安装；○预绞式耐张线夹具有安装方便、运输费用低、美观整洁等优点。

预绞式耐张线夹使用注意事项：□本产品宜单次使用，不宜重复使用该产品。

□本产品的安装人员必须经过专业的安装训练。

线路金具：类别及要求

线路金具：类别及要求
第2章 电力金具的类别及要求
2-1 电力金具的分类、体系及系列 2-2 电力金具的标识 2-3 电力金具的技术要求

2-1 电力金具的类别及体系
金具分类的目的：使金具产品系列化、标准化和便于科 学管理。 金具分类的依据：按金具的结构性能、安装方法及使用 范围。早期的分类方法是将电力金具分成线路金具、变电金 具和电厂金具三大类，九大系列。由于线路金具亦用于变电 所和电厂，故目前大多是将电力金具分为架空电力线路金具 和配电装置金具两大体系，共八类: : (1)悬垂线夹类，以字母C表示； (2)耐张线夹类，以字母N表示； (3)联接金具类，无分类代表字母，型号按产品名称首字， 但不与分类代表字母重复； (4)接续金具类，以字母J表示； (5)防护金具类，以字母F表示； (6)T接金具类，以字母T表示； (7)设备线夹类，以字母S表示； (8)母线金具类，以字母M表示。



6、型号字母举例 (1)CGU-A: C-悬垂线夹、G-固定型、U-Ｕ型螺栓式、A-带碗 头挂板。 （2）NLD： N-耐张线夹、L-螺栓型、D-倒装式。 （3）NY： N-耐张线夹、Y-压缩式。 （4）DB：调整板。 （5）L：联板。 （6）JYD： J-接续管、Y-圆形、D-钢芯搭接。 （7）SLG-A： S-设备线夹、L-螺栓型、G-铜铝过渡、A- 引流 角度为０°。 。
基础标准
架 空 电 力 线 路 金 具
悬吊类金具-组-型 锚固类金具-组-型 联接类金具-组-型 金具分类品种 接续类金具-组-型 防护类金具-组-型 接触类金具-组-型 固定类金具-组-型 原材料验收 材料代用 生产材料 紧固件 工艺 工艺、工装 工装
安全环保

三、 电力金具系列

4、附加字母 --是补充性的区分代号，字母代表的含义有二： (1)以A、B、C作区分标记，代表含义如表6：

常用电力金具型号-电力金具型号名称用图

常用电力金具型号-电力金具型号名称用图

100 铜铝并沟线夹
JBTL-3
个
101 铜铝并沟线夹
JBTL-4
个
102 铝并沟线夹
JB-0
个
103 铝并沟线夹
JB-1
个
104 铝并沟线夹
JB-2
个
105 铝并沟线夹
JB-3
个
106 铝并沟线夹
JB-4
个
107 钢并沟线夹
JBB-1
个
108 钢并沟线夹
JBB-2
个
109 钢并沟线夹
JBB-3
个
110 钢线卡子
个
57 钳压接续管
JT-16/3
个
58 钳压接续管
JT-25/4
个
59 钳压接续管
JT-35/6
个
60 钳压接续管
JT-50/8
个
61 钳压接续管
JT-70/10
个
62 钳压接续管
JT-95/15
个
63 钳压接续管
JT-95/20
个
64 钳压接续管
JT-120/7
个
65 钳压接续管
JT-120/20
JK-1
个
111 钢线卡子
JK-2
个
112 压缩形修补管
JE-16/3
个
113 压缩形修补管
JE-25/4
个
114 压缩形修补管
JE-35/6
个
115 压缩形修补管
JE-50/8
个
116 压缩形修补管
JE-70/10
个
117 压缩形修补管
JE-95/15
个
118 压缩形修补管
JE-95/20

电力金具类别及要求


五、金具的铜、铝件要求
重点是对产品质量的要求： (1)铜、铝件表面应光滑、平整、清洁，不应有裂纹、起泡、
起皮、夹渣、压折、气孔、砂眼、严重划伤及分层等缺陷。 允许有轻微的局部的不使板厚(或管壁厚)超过允许偏差的划
伤、斑点、凹坑、压印及修理痕迹等缺陷。 (2)铜、铝件的电气接触平面不允许有碰伤、划伤、斑点、凹
1、首位字母意义 型号首位字母代表意义： (1)分类类别，见表1：
(2)联接金具类产品系列名称，见表2。
2、二、三位字母意义 --是对首位字母的补充表示，以区别不同型式、结构、 特征和用途。具体意义见表3：
3、主参数 (1)表示适用导线的标称截面，mm2。 (种标称截面导线时，采用组合号代表相 应范围内的导线标称截面，组合号见表4。
二、金具结构的一般要求
(1)受剪螺栓的螺纹，允许进入受力板件的深度不得大 于该板件厚度的1/3。
(2)U型挂板连接方式的挂板宽度不宜大于100mm，否则 应采用整板钻孔的槽型连接型式。。
(3)凡接触导线、地线的各种线夹及接续金具，其出口 应制成圆滑的喇叭口状。
(4)金具的结构应避免积水。 (5)球、窝的连接尺寸应符合国际电工委员会(IEC)标准 120《悬式绝缘子的球窝连接尺寸》GB/T4056规定。 (6)金具的尺寸及公差应保证金具满足规定的机械与电 气性能要求；经镀锌的金具，其尺寸均为镀锌后的尺寸。 (7)各类金具的具体结构要求详见第2章。
四、金具的钢制件(可锻铸铁和球墨铸铁)要求
(1)钢制件的剪切、压型和冲孔，不允许有毛刺、开裂和叠 层等缺陷。
(2)U型金具，当弯曲半径与板厚或棒材直径之比2.5小于时， 必须采用热弯曲。由弯曲加工引起的厚度或直径的减少应符合下 列规定：
1)板厚或直径为25mm及以下时，允许减少0.5mm。 2)板厚或直径大于25mm时，允许减少1.0mm。 (3)板件的宽度在弯曲处的尺寸偏差应不超过表12的规定。

NLD-4型耐张线夹在绝缘子串遭雷击闪络时的处理方法


[3] 丁一正，谈克雄 . 带电作业技术基础 [ M] . 北京: 中国电力出 版社， 1998
A
C 1. 23
B
1. 20
1. 3 1
0 . 30
3) 补修 6 基杆塔电弧烧伤部位引流线。改 造6 基杆塔接地网降低接地电阻。改造后运行至
今， 没有出现过引流线被电弧烧伤的情况。
异常情况。
3
建
议
4) 在进行计划检修或在新建、改造工程的 检修施工作业中，将倒装式螺栓型线夹更换为压
缩型耐张线夹。这样，可以在不改变绝缘子串组 装形式的前提下，能够可靠地达到增大引流线与
2
耐张线夹原理
图2
压缩型耐张线夹
压缩型耐张线夹见图2 ，其档距侧与跳线侧 间的实际测量几何角度为 1000，比螺栓型耐张线 夹的几何角度要小得多。在相同的组装形式下， 由于压缩型耐张线夹跳线侧与挂点间有一定距离
( l, 一 ) ， 几 且几何角度要小， 从而增大了引流线 与横担间的电气间隙尺寸， 减少了空气间隙击穿
关键词 : 耐张线夹 引流线
电弧烧伤
中图分类号: TM 8
文献标识码: B
文章编号: 1006 一 7345 (2006) 02 一 0055 - 02
的可能。
1 故障情况

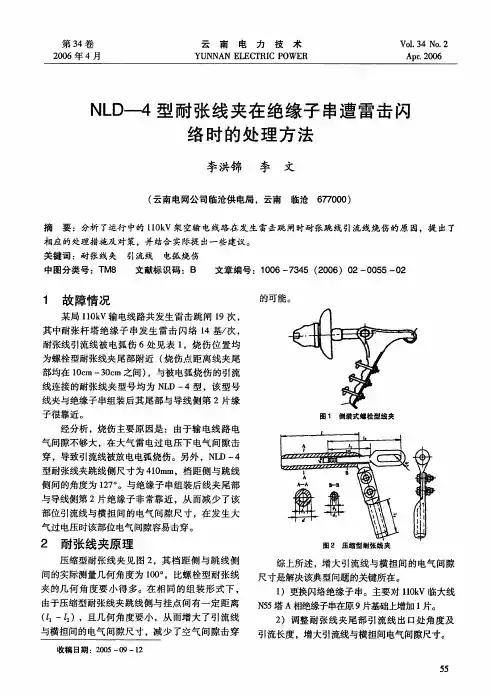

某局 110kV 输电线路共发生雷击跳闸 19 次， 其中耐张杆塔绝缘子串发生雷击闪络 14 基/ 次， 耐张线引流线被电弧伤 6 处见表 1，烧伤位置均 为螺栓型耐张线夹尾部附近 ( 烧伤点距离线夹尾 部均在 10cm 一 30cm 之间) ，与被电弧烧伤的引流 线连接的耐张线夹型号均为 NLD 一 型，该型号 4 线夹与绝缘子串组装后其尾部与导线侧第 2 片缘
第 34 卷 2006 年 4 月

GYPD00101004配电线路常用金具

模块4配电线路常用金具（GYPD00101004）【模块描述】本模块包括金具的类型、型号和特点。

通过学习，掌握金具的型号和适用。

【正文】一、常用金具的类型在架空配电线路中，用于连接、紧固导线的金属器具，具备导电、承载、固定的金属构件，统称为金具。

金具按其性能和用途可分为：悬吊金具（悬垂线夹）、耐张金具（耐张线夹）、接触金具（设备线夹）、接续金具、防护金具和连接金具等。

1.线夹类金具（1）悬吊金具（悬垂线夹）。

悬吊金具的用途是把导线悬挂、固定在直线杆悬式绝缘子串上，其型号为XGU 型，如图GYPD00101004-1所示。

其外挂板采用热镀锌钢板或不锈钢板制造。

（2）耐张金具（耐张线夹）。

耐张金具的用途是把导线固定在耐张、转角、终端杆的悬式绝缘子串上，按其结构和安装条件可GYPD00101004T悬垂线夹图分为楔型、螺栓型、预绞丝（无螺栓）型等。

1）开口楔型耐张金具，安装导线时较为便利，适用于绝缘线剥除绝缘层后安装（可防止雷击断线），并外加绝缘罩，见图GYPD00101004-2。

用于铜绞线、或绝缘铜绞线时，线夹一般采用可锻铸铁，楔子采用黄铜制造；用于铝绞线或绝缘铝绞线时，线夹及楔子采用高强度铝合金制造。

2）螺栓型耐张金具的本体和压板由可锻铸铁制造，见图GYPD00101004-3，由于其造价较低，被广泛应用，适用于线路终端或电流不流经线夹的场合。

螺栓型铝合金耐张线夹系采用高强度铝合金制造，具有节能效果，如图GYPD00101004-4所示。

3）预绞式耐张金具，如图GYPD00101004-5所示。

其结构为预绞丝双腿绞合形成空管，折弯部预成型绞环。

预绞丝缠绕在导线上，借助于材料的弹性及收紧力，越拽越紧，不产生滑移。

绞环套在心形环上，与悬式绝缘子连接。

一般预绞式耐张线夹的旋向与绞线的旋向一致，为右旋，为增大摩擦力一般粘有石英砂。

用于10kV绝缘导线的预绞式耐张线夹，采用镀锌钢丝制成，可直接安装在绝缘导线外绝缘层上；用于铝绞线的预绞式耐张线夹，采用高强度铝合金单丝导线加工而成；用于钢绞线拉线的预绞式耐张线夹，采用镀锌钢丝制成；预绞式耐张线夹配套心形环，见图GYPD00101004-6,适用于槽型悬式绝缘子或拉线棒。

金具中英文对照表


5
铝包钢绞线耐张线夹（液压型）
Strain clamps for AS. stranded wire(hydraulic compression type)
6 7 8 9 10
耐热导线耐张线夹（液压型） 耐张线夹（液压型） 铝合金绞线耐张线夹（液压型） 耐张线夹（爆压型） 铝包钢芯铝绞线耐张线夹（液压型）
12
13
表三
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 中文 球头挂环（Q 型、QP 型） 球头挂环（QH 型） 球头挂环（Q 型） 球头挂环（QB 型） 碗头挂板（W 型） 碗头挂板（WS 型） 碗头挂板（加长 WS 型） 碗头挂板（WH 型） 碗头挂板（WSY 型） 碗头挂板（W 型） U 型挂环 U 型挂环（UN 型） U 型挂环（UF 型） 加强型 U 型挂环（UJ 型） 延长环（PH 型） 直角挂环（ZH 型） 拉杆（YL 型） 拉杆（YLP 型） 挂板（Z 型） 挂板（ZS 型） 挂板（ZBS 型） 挂板（ZBS 型悬垂用） 挂板（PS 型） 挂板（PD 型） 挂板（P 型） 挂板（UB 型） 支撑架（ZCJ 型） 挂板（UB 型悬垂用） 耳轴挂板（R 型） 避雷线悬重吊架（BD 型） U 型螺丝 调整版（DB 型） 挂点金具（GD 型） 调整板（PT 型） 牵引板（QY 型） 联板（L 型） 联板（LF 型） 联板（LS、L、LF 型） 联板（LL 型） 联板（LJ 型）

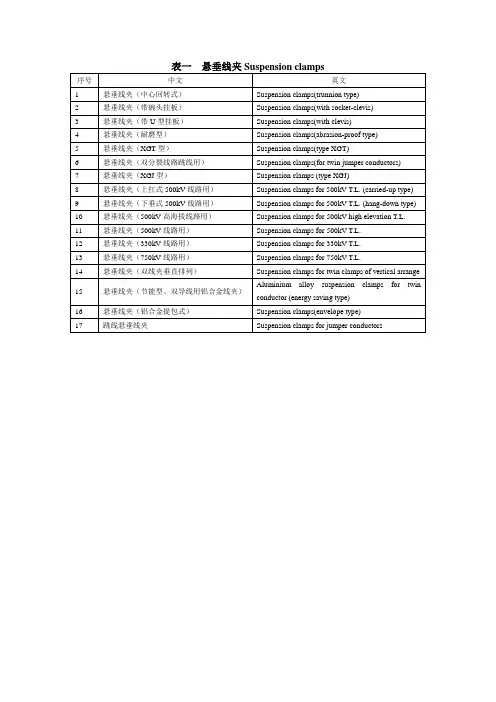

悬垂线夹（双分裂线路跳线用） 悬垂线夹（XGJ 型） 悬垂线夹（上扛式 500kV 线路用） 悬垂线夹（下垂式 500kV 线路用） 悬垂线夹（500kV 高海拔线路用） 悬垂线夹（500kV 线路用） 悬垂线夹（330kV 线路用） 悬垂线夹（750kV 线路用） 悬垂线夹（双线夹垂直排列） 悬垂线夹（节能型、双导线用铝合金线夹） 悬垂线夹（铝合金提包式） 跳线悬垂线夹
