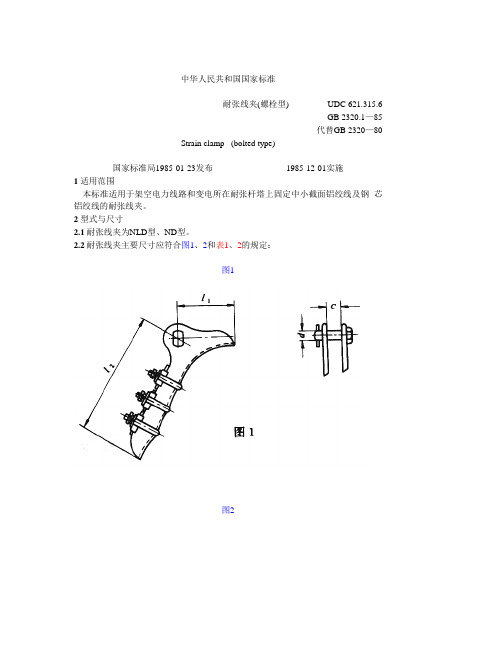

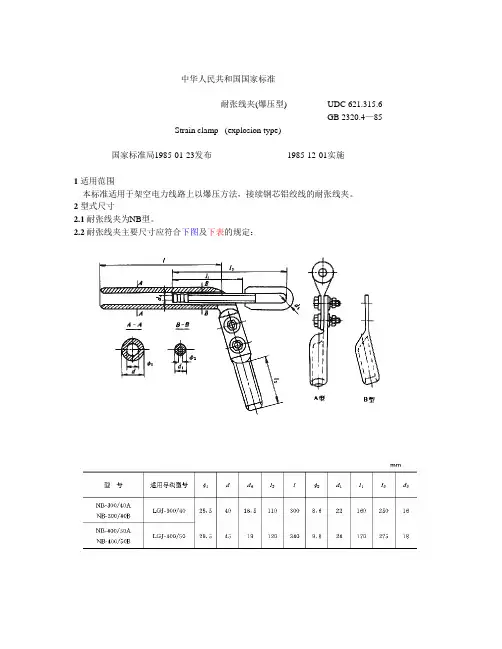

中华人民共和国国家标准耐张线夹(螺栓型) UDC 621.315.6GB 2320.1—85代替GB 2320—80Strain clamp (bolted type)国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于架空电力线路和变电所在耐张杆塔上固定中小截面铝绞线及钢芯铝绞线的耐张线夹。

2型式与尺寸2.1耐张线夹为NLD型、ND型。

2.2耐张线夹主要尺寸应符合图1、2和表1、2的规定：图1图2表1mm表2mm表中型号中字母及数字意义为：N——耐张；L——螺栓；D——倒装式；数字——适用导线组合号。

3技术要求3.1耐张线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。

3.2材质与紧固件a.耐张线夹本体按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢或按GB978—67《可锻铸铁件分类及技术条件》，采用牌号不低于KT33-8的可锻铸铁制造；b.U形螺丝按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢制造；c.螺母按GB 41—76《六角螺母(粗制)》；d.垫圈按GB 95—76《垫圈(粗制)》；e.弹簧垫圈按GB 93—76《弹簧垫圈》；f.销钉按SD 29—82《平头销钉》；g.闭口销按SD 26—82《闭口销》。

3.3耐张线夹的破坏荷重应不小于以下数值：NLD-1、ND-201型18.4kN；NLD-2、ND-202型41.0kN；NLD-3、ND-203型71.0kN；NLD-4、ND-204型91.0kN。

4验收规则及试验方法耐张线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。

5标志与包装耐张线夹的标志与包装按GB 2317—85规定进行。

________________________附加说明：本标准由中华人民共和国水利电力部提出。

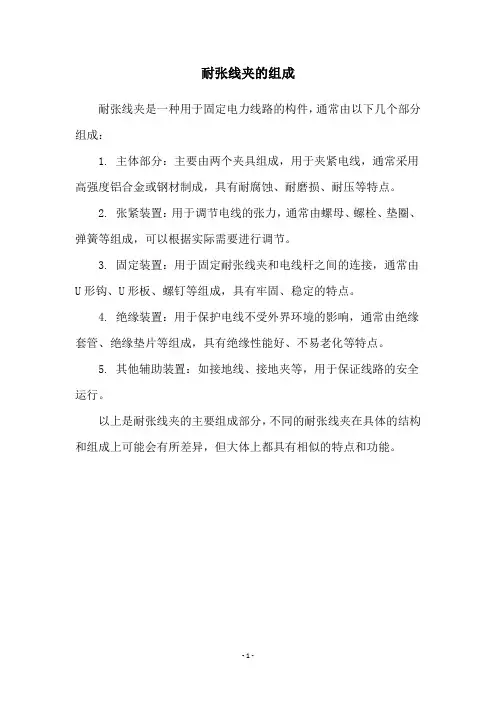

耐张线夹的组成
耐张线夹是一种用于固定电力线路的构件，通常由以下几个部分组成：
1. 主体部分：主要由两个夹具组成，用于夹紧电线，通常采用高强度铝合金或钢材制成，具有耐腐蚀、耐磨损、耐压等特点。

2. 张紧装置：用于调节电线的张力，通常由螺母、螺栓、垫圈、弹簧等组成，可以根据实际需要进行调节。

3. 固定装置：用于固定耐张线夹和电线杆之间的连接，通常由U形钩、U形板、螺钉等组成，具有牢固、稳定的特点。

4. 绝缘装置：用于保护电线不受外界环境的影响，通常由绝缘套管、绝缘垫片等组成，具有绝缘性能好、不易老化等特点。

5. 其他辅助装置：如接地线、接地夹等，用于保证线路的安全运行。

以上是耐张线夹的主要组成部分，不同的耐张线夹在具体的结构和组成上可能会有所差异，但大体上都具有相似的特点和功能。

- 1 -。

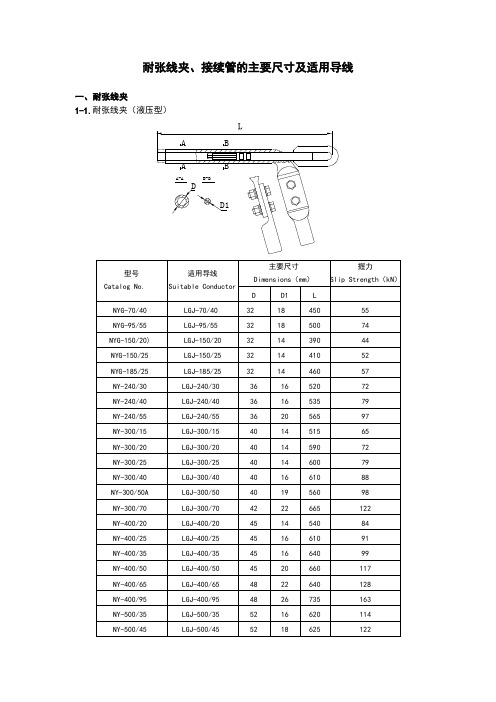

耐张线夹、接续管的主要尺寸及适用导线
一、耐张线夹

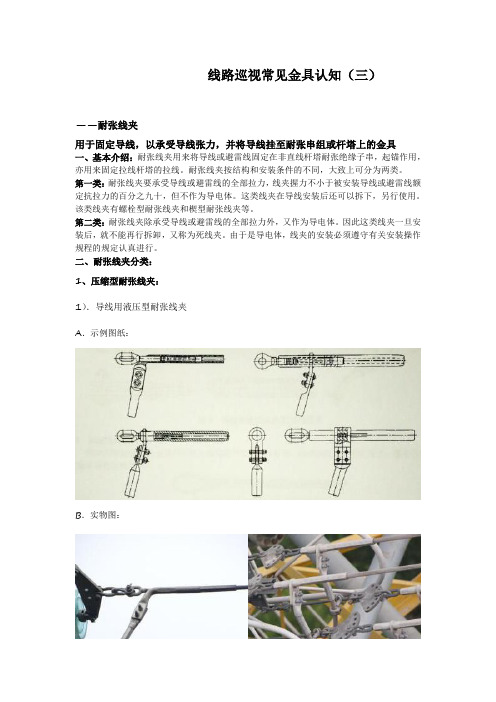

1-1.耐张线夹（液压型）
1-2.耐张线夹（液压型）
2.铝包钢绞线耐张线夹（液压型）
3.铝包钢芯铝绞线耐张线夹（液压型）
4.耐热铝合金绞线用耐张线夹
5.钢芯铝合金绞线用耐张线夹
6.耐张线夹（液压型，无螺栓型耐张线夹）
7.耐张线夹
二、接续管
1.接续管（钢绞线用、液压型）
2.接续管（铝绞线用）
3.1接续管（铝包钢绞线用、铝包钢芯铝绞线用、液压型）
3.2 接续管
4.接续管（钢芯铝绞线用、液压搭接）
5.接续管（钢芯铝合金绞线用、液压搭接）
图（1）
图（2）
6. 耐热铝合金绞线用接续管（液压型）
7.铝合金绞线接续管（液压型）。

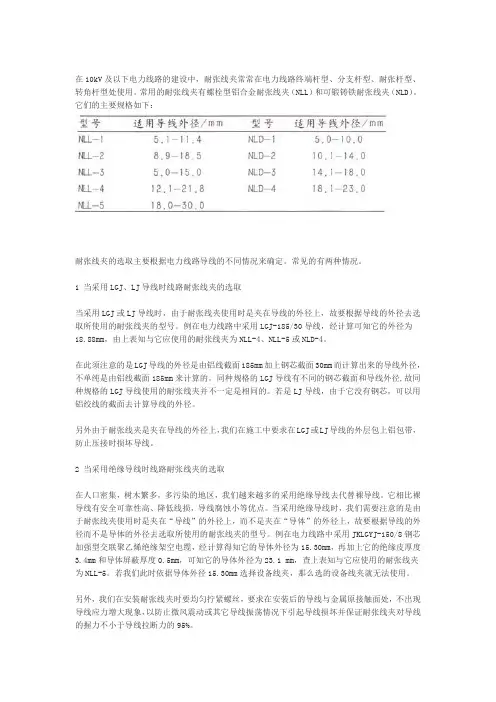

在10kV及以下电力线路的建设中，耐张线夹常常在电力线路终端杆型、分支杆型、耐张杆型、转角杆型处使用。

常用的耐张线夹有螺栓型铝合金耐张线夹（NLL）和可锻铸铁耐张线夹（NLD）。

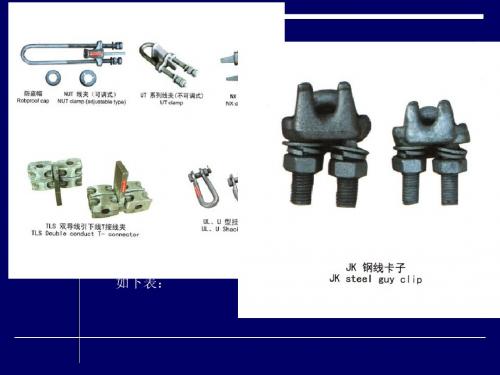

它们的主要规格如下：耐张线夹的选取主要根据电力线路导线的不同情况来确定。

常见的有两种情况。

1 当采用LGJ、LJ导线时线路耐张线夹的选取当采用LGJ或LJ导线时，由于耐张线夹使用时是夹在导线的外径上，故要根据导线的外径去选取所使用的耐张线夹的型号。

例在电力线路中采用LGJ-185/30导线，经计算可知它的外径为18.88mm，由上表知与它应使用的耐张线夹为NLL-4、NLL-5或NLD-4。

在此须注意的是LGJ导线的外径是由铝线截面185mm加上钢芯截面30mm而计算出来的导线外径，不单纯是由铝线截面185mm来计算的。

同种规格的LGJ导线有不同的钢芯截面和导线外径,故同种规格的LGJ导线使用的耐张线夹并不一定是相同的。

若是LJ导线，由于它没有钢芯，可以用铝绞线的截面去计算导线的外径。

另外由于耐张线夹是夹在导线的外径上，我们在施工中要求在LGJ或LJ导线的外层包上铝包带，防止压接时损坏导线。

2 当采用绝缘导线时线路耐张线夹的选取在人口密集，树木繁多，多污染的地区，我们越来越多的采用绝缘导线去代替裸导线。

它相比裸导线有安全可靠性高、降低线损，导线腐蚀小等优点。

当采用绝缘导线时，我们需要注意的是由于耐张线夹使用时是夹在“导线”的外径上，而不是夹在“导体”的外径上，故要根据导线的外径而不是导体的外径去选取所使用的耐张线夹的型号。

例在电力线路中采用JKLGYJ-150/8钢芯加强型交联聚乙烯绝缘架空电缆，经计算得知它的导体外径为15.30mm，再加上它的绝缘皮厚度3.4mm和导体屏蔽厚度0.5mm，可知它的导体外径为23.1 mm，查上表知与它应使用的耐张线夹为NLL-5。

若我们此时依据导体外径15.30mm选择设备线夹，那么选的设备线夹就无法使用。

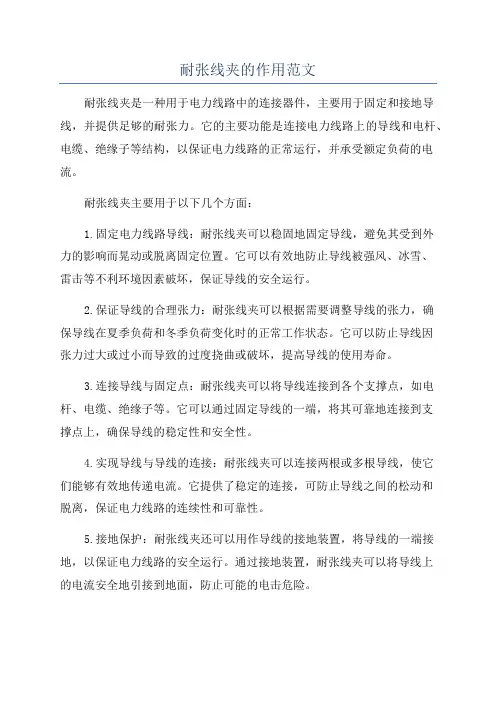

耐张线夹的作用范文耐张线夹是一种用于电力线路中的连接器件，主要用于固定和接地导线，并提供足够的耐张力。

它的主要功能是连接电力线路上的导线和电杆、电缆、绝缘子等结构，以保证电力线路的正常运行，并承受额定负荷的电流。

耐张线夹主要用于以下几个方面：1.固定电力线路导线：耐张线夹可以稳固地固定导线，避免其受到外力的影响而晃动或脱离固定位置。

它可以有效地防止导线被强风、冰雪、雷击等不利环境因素破坏，保证导线的安全运行。

2.保证导线的合理张力：耐张线夹可以根据需要调整导线的张力，确保导线在夏季负荷和冬季负荷变化时的正常工作状态。

它可以防止导线因张力过大或过小而导致的过度挠曲或破坏，提高导线的使用寿命。

3.连接导线与固定点：耐张线夹可以将导线连接到各个支撑点，如电杆、电缆、绝缘子等。

它可以通过固定导线的一端，将其可靠地连接到支撑点上，确保导线的稳定性和安全性。

4.实现导线与导线的连接：耐张线夹可以连接两根或多根导线，使它们能够有效地传递电流。

它提供了稳定的连接，可防止导线之间的松动和脱离，保证电力线路的连续性和可靠性。

5.接地保护：耐张线夹还可以用作导线的接地装置，将导线的一端接地，以保证电力线路的安全运行。

通过接地装置，耐张线夹可以将导线上的电流安全地引接到地面，防止可能的电击危险。

6.维护和安装便利：耐张线夹具有安装和维护简单、操作便捷的特点。

它通常采用螺栓固定或夹紧的方式连接，并可以通过螺栓或螺丝刀进行拆卸和调整。

这种设计使得耐张线夹的安装和维护更加方便快捷。

总的来说，耐张线夹是一种非常重要的电力线路连接器件，它可以固定和连接导线，提供足够的耐张力，确保电力线路的安全和正常运行。

它不仅能够保护导线免受外力影响并保持稳定性，还可以调整导线的张力和接地保护，使得电力线路具有良好的连续性和可靠性。

耐张线夹的安装和维护简单方便，为电力系统的建设和运维提供了便利。

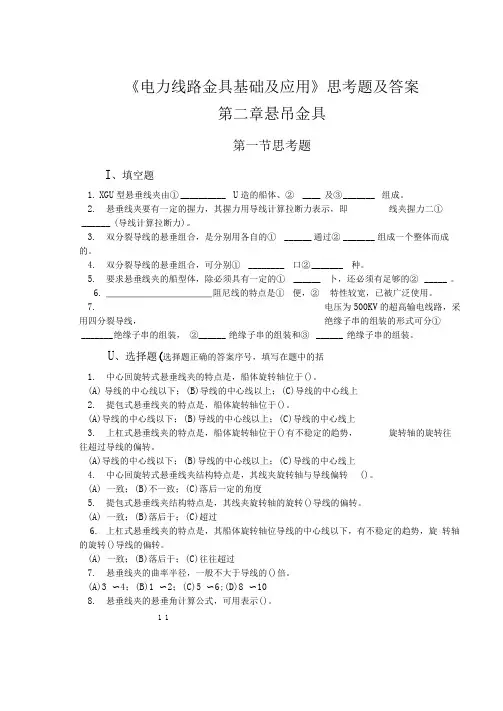

《电力线路金具基础及应用》思考题及答案第二章悬吊金具第一节思考题I、填空题1.XGU型悬垂线夹由①__________ U造的船体、② ____ 及③_______ 组成。
