更换导线作业指导书一、任务背景为确保电力输送系统的正常运行，更换导线是一项必要的维护工作。
本文档旨在提供更换导线的作业指导，确保作业过程安全、高效。
二、作业准备1. 确定更换导线的具体位置和范围，包括杆塔编号、导线型号和规格等信息。
2. 获取所需的工具和设备，如导线夹具、绝缘手套、安全带、螺丝刀等。
3. 确保作业人员具备相关的技术知识和操作经验，并进行必要的培训和安全教育。
4. 检查作业现场的安全条件，包括地面平整度、杆塔的稳定性、天气状况等。
三、作业步骤1. 作业前的准备a. 确保作业人员佩戴个人防护装备，如安全帽、绝缘手套、安全鞋等。
b. 检查所需的工具和设备是否完好，并进行必要的维护和检修。
c. 确定作业人员的分工和职责，确保作业过程的协调和安全。
d. 根据现场情况，制定详细的作业方案，包括作业顺序、安全措施等。
2. 导线拆除a. 根据作业方案，先拆除旧导线的固定夹具，如螺丝、夹子等。
b. 使用适当的工具和设备，将旧导线从杆塔上取下，并妥善存放。
c. 检查杆塔和支架的稳定性，确保安全无风险。
3. 导线安装a. 根据导线型号和规格，选择合适的导线，并进行必要的检查和测试。
b. 将新导线固定在杆塔上，确保导线的平整度和张力符合要求。
c. 使用导线夹具和绝缘手套等工具，将导线与杆塔、支架等连接，确保连接牢固可靠。
4. 作业结束a. 检查新导线的安装质量，确保符合相关标准和要求。
b. 清理现场，将作业过程中产生的垃圾和废料妥善处理。
c. 汇报作业结果，包括新导线的安装情况、作业过程中的问题和改进意见等。
四、安全注意事项1. 严格遵守相关安全操作规程和标准，确保作业过程安全可靠。
2. 在作业过程中，注意防止导线断裂、杆塔倒塌等意外事故的发生。
3. 作业人员必须佩戴个人防护装备，确保自身安全。
4. 在作业现场设置明显的安全警示标志，警示他人注意安全。
5. 如遇恶劣天气或其他不安全因素，应暂停作业并采取相应的措施保护作业人员和设备。
停电更换架空地线耐张线夹15.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换架空地线耐张线夹作业。
15.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程SDJ 226一1987 架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG1 0005-2004 电气工作票技术规范(线路部分)15.3作业人员要求作业人员要求序内容注备，并熟悉《电业安全工作规程》（线路部分） 1经考试合格。
线路更换耐张线夹检修方面的技500kV具备2能。
作业人员通过职业技能鉴定，并取得登高架3设作业特种作业操作证作业人员应具备：精神状态良好，无妨碍4 作的病症穿戴合格劳动保护服装，作业人员个人安5用具齐全，且能做到正确、安全使用。
作业人员组织15.4作业人员组织工具材料15.5工具材料24个人工自注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定15.6 技术措施a)更换耐张塔架空地线耐张线夹工作所需的传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用。
b)通过滑车、磨芯、滚筒的传递绳不得有接头，用传递绳绑棱角的金属物时，应以软物垫，用塔基作为总牵引绳转向时，钢丝绳与塔材接触部分必须用麻袋等软物支垫。
c)所使用的传递滑车额定荷载不得小于0.5T。
d)所使用的直线塔反向临时拉线(钢丝绳)不得小于Φ16。
e)所选用的总牵引绳不得小于Φ16。
f)葫芦、卸扣、夹线器、机动绞磨等主要受力工具荷载不得小于3T。
编号:Q/BC-AZ-034 110kV线路停电更换架空地线线夹作业指导书
（范本）
编写: _________________ 年—月—日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本指导书适用于天津电力公司北辰供电分公司110kV线路停电更换架空地线线夹的停电检修作业。
2引用文件
国家电网公司电力安全工作规程(电力线路部分)
GBJ 233—90《110〜500kV架空电力线路施工及验收规范》
GBJ 50312—200《110〜500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110〜500kV架空送电线路设计技术规程》
DL/T 741 —2001《架空送电线路运行规程》
DL/T —2004《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110 ( 66) kV—500kV架空输电线路运行规范
国家电网公司110 ( 66) kV—500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3修前准备
1准备工作安排
2召开班前会
人员要求
工器具
材料
危险点分析
安全措施
作业分工
4作业程序
作业开工
作业内容及标准
竣工
5消缺记录
6验收总结
7指导书执行情况评估。
编号:Q/×××110kV××线停电更换耐塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1围本指导书适用于供电公司输电线路部110KV××线停电更换耐单串绝缘子的检修作业。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织√序号容责任人备注1 施工总负责人：全面负责本次停电施工2 技术负责人：负责本次停电技术措施及施工中的一切技术难题3 安全负责人：负责本次停电施工的安全及监护4 材料负责人：负责本次停电施工所有材料的领取、发放、保管及退换5 关系协调：负责本次施工中的关系协调3.2准备工作安排√序号容标准责任人备注1 现场勘查,查阅图纸资料明确作业任务、技术标准2 工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定3 标准化作业指导书学习明确危险点、工作步骤、人员及任务分工4 填写工作票按生产计划3.2人员要求√序号容责任人备注1 本周期体检合格,作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3工器具√序号名称型号/规格单位数量备注1 传递绳φ12×40m 条 1 按作业小组配备2 导线保护绳φ17.5×2m 条 1 按作业小组配备3 兆欧表5000V 台１按作业小组配备4 传递滑车1t 个 2 按作业小组配备（带绳套2个）5 安全带套 2 按作业小组配备6 丝杠或手板葫芦 1.5t 个 1 按作业小组配备7 U型环7t 个 2 按作业小组配备按作业小组配备（大于25mm2的多股8 接地线组 2软铜线）9 验电器套 2 按作业小组配备（110kV专用）10 人身后备保护速差保护2米个 1 按作业小组配备11 脚手架3米根 2 操作人员备用√序号名称型号/规格单位数量备注12 卡具SDK36-20 副 13.4材料√序号名称型号/规格单位数量备注1 防污绝缘子XWP-×片×按设计领取及更换2 绝缘子XP-×片×按设计领取及更换3 开口销、弹簧销个若干备用3.5危险点分析√序号容1 人员：不严格执行保证安全的组织措施及技术措施，可能发生人员触电2 高空坠落：攀登铁塔时由脚钉松动或没有抓稳踏牢，作业时安全带没有系在牢固的构件上或扣环没有扣牢，可能发生人员从高空坠落3 物体打击：塔上作业人员扔工具、材料，地面人员不戴安全帽，作业点下方有人，可能发生人员遭受物体的打击4 物体打击：工器具失灵，可能导致绝缘子串脱落，瓷瓶串收紧前应检查工器具连结情况是否牢固可靠，并打好导线后备保护绳。
停电更换架空地线耐张线夹作业指导书1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路停电更换架空地线耐张线夹作业。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB50233—2005110～500kV架空电力线路施工及验收规范DL409—91电业安全工作规程(电力线路部分)DL/T741—2001架空送电线路运行规程SDJ226一1987架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG10005-2004电气工作票技术规范(线路部分)Q/CSG21011-2009输电线路运行管理标准Q/CSG-EHV20201－2009超高压输电公司输电线路运行管理标准实施细则（试行）3作业准备3.1作业人员要求序号内容备注1熟悉《电业安全工作规程》（线路部分），并经考试合格。
2具备500kV线路更换地线耐张线夹检修方面的技能。
高空作业人员通过职业技能鉴定，并取得登高架设作业特种作业3操作证。
4绞磨操作及压接人员需经专门培训，取证合格。
5作业人员应具备：精神状态良好，无妨碍工作的病症。
穿戴合格劳动保护服装，作业人员个人安全用具齐全，且能做到6正确、安全使用。
3.2作业人员组织序号人员分工人数备注1 工作负责人 12 工作监护人 1 直线塔工作监护3 塔上作业人员4 直线塔地上电工2人，耐张塔塔上电工2人4 绞磨操作员 1相邻直线塔地面电工各2人，耐张塔地面电工35 地面作业人员7人3.3工具材料序号名称型号单位数量备注1 地线接地线组 22 绝缘手套付 23 无极绳Φ12 条 24 无极绳Φ16 条 25 传递滑车0.5T 个 26 方向滑车3T 个 37 传递绳Φ12 条 2 视塔高选配9 总牵引Φ16 条 1 视塔高选配10 卸扣3T 个 511 钢丝绳Φ16×100m 条 112 手板葫芦3T 个 2 耐张塔助收13 钢丝无极绳Φ14×1.5m 条 514 法兰螺丝个 615 角铁桩根 316 磅锤8磅把 117 卡线器3T 个 3 与架空地线型号相符18 绞磨机3T 台 119 液压机台 1序号名称型号单位数量备注20 压模套 121 发电机台 122 吊带3T×3m 根 223 架空地线30m 根 1 与架空地线型号相符24 地线直线压接管个 1 与架空地线型号相符25 地线耐张压接管个 1 与架空地线型号相符26 个人工具自备注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
四川省水电集团屏山电力公司400V线路导线架设（更换）标准化作业指导书I前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。
本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准附录A为规范性附录。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、淮安供电公司。
本标准主要起草人：王洪波、潘朝贤、许明生、汪国卫II400V架空导线架设(更换)标准化作业指导书1 范围本标准规定了400V架空导线架设(更换)标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。
本作业指导书适用屏山县电力系统400/220V线路架设（更换）导线。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 499 《农村低压电力技术规程》国家电网公司国家电网安监［2005］83号《电力安全工作规程（电力线路部分）（试行）》及编制说明3 人员要求现场所有工作人员（含辅助人员）的身体状况、精神状态应良好。
编号:Q/×××××kV××线路停电更换导线作业指导书（范本）编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部×× kV××线路停电更换导线。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规范DL 409-1991 电业安全工作规程(电力线路部分)GB/T 19001-2000 质量管理体系要求DL/T 741-2001 架空送电线路运行规程DL/T 5092-1999 110kV～500kV架空送电线路设计技术规程及条文说明SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.13.2准备工作安排3.3人员要求3.4工器具3.5材料3.6危险点分析3.7安全措施3.8作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1线材的要求1. 线路用的所有线材其技术特性，制造规格应符合国家现行标准，在取得合格证或出厂证明后，尚须进行下列外观检查：1．绞合应紧密，整齐，不得有缺股，断股，跳股或松股现象；2．铝线不得有严重的腐蚀现象；3．铝包钢线不应有露钢；4．钢绞线表面应镀锌良好，不得锈蚀；5．绞股线的绞制方向是否一致。
2.新规格的线材，必需取得国家或电力部相应的技术鉴定后方可使用。
8.2编写说明工作任务：×× kV××线××#～××#档停电更换LGJ- 导线。
10kV架空线路停电换线作业指导书
1.目的
1.1本指导书对10kV配电线路更换导线作的操作程序及作业方法进行控制,保证更换导线工作的作业质量及作业人员的人身安全；
1.2持续改进质量、环境和职业安全健康管理体系的基础和依据；
1.3用作学习与培训教材，以提高人员素质和技术水平
2.适用范围
2.1 本指导书适用于10kV架空线路停电换线工作。
3.规范性引用文件
下列标准所包含的条文，通过在本指导书中引用而构成为本指导书的条文。
本指导书出版时，所示版本均为有效。
所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。
1、10KV的以下配电工程图集第二版（司策版）
2、10kv寨木线100#-105#杆水毁恢复工程一次结线图。
3、《电业安全工作规程（线路部分）、（发电厂和变电所电气部分）》DL409-91
5、《10KV混凝土电杆组立作业指导书》编号：Q-GTJS-ZD-032-2004
6、《架线施工作业指导书》编号：Q/GTJS-ZD-005-2004
7、《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173-1992要求
4.作业准备
4.1
4.2工器具
4.3
(注:根据现场施工所需材料实际填写) 5.危险点分析及控制措施
6.作业流程及作业项目、工艺要求和质量标准
7.作业中可能出现的主要异常现象及对策
8.环境保护要求
工作结束后，必须清理作业现场。
9.附录。
停电更换导线耐张线夹标准化作业指导书17.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换导线耐张线夹作业。
17.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程SDJ 226一1987 架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG1 0005-2004 电气工作票技术规范(线路部分)17.3作业人员要求作业人员要求序内容备注熟悉《电业安全工作规程》（线路部分），并经1考试合格。
2 具备500kV线路更换导地线金具检修方面的技能。
作业人员通过职业技能鉴定，并取得登高架设3作业特种作业操作证。
4 作业人员应精神状态良好，无妨碍工作病症。
穿戴合格劳动保护服装，作业人员个人安全用5具齐全。
17.4作业人员组织作业人员组织序人员分工人数备注1 工作总指挥 12 工作负责人 1耐张塔塔上作31业人员直线塔塔上作2 相邻两直线塔4业人员5 线上作业人员 36 绞磨机手 17 液压机操作人 1绞磨机尾绳控82制9 地面作业人员10 其中民工8人17.5工具材料工具材料序名称型号单位数量备注1 导线接地线组 22 绝缘手套双 23 绳套Φ12 条 24 单轮滑车0.5T 个 25 传递绳Φ12 条 2 视塔高选配6 钢丝绳Φ12X150 条 17 钢丝绳套Φ14 条 48 转向滑车3T 个 39 机动绞磨3T 台 110 角铁桩∠70X70 根 511 大锤8磅把 112 铁线8# 若干13 元宝螺栓3T 个 614 导线LGJ/300-40 m 8015 卸扣3T 个 416 液压机台 117 直线压接管LGJ/300-40 个 218 耐张压接管个 219 铝包带若干20 间隔棒个10 备用21 经纬仪台 122 个人工具/ 套 1注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定17.6 技术措施a）运到检修现场的工器具必须再重新进行外观检查，对不符合要求或表面有裂纹的严禁使用。
编号：220kV线路停电更换耐张绝缘子作业指导书编写：年月日审核：年月日批准：年月日作业负责人 :作业日期年月日时至年月日时1适用范围适用于 #####220kV输电线路 #耐张绝缘子更换。
2引用文件GBJ 233 —1990110~500kV 架空电力线路施工及验收规范DL 409—1991电业安全工作规程DL/T 741—2001架空送电线路运行规程Q/ZDY-1004.03-2002送电线路现场检修规程DL/T 5092 —1999110~500kV 架空送电线路设计规程另依据 220kV设计施工图。
3修前准备3.1 准备工作安排√序号内容标准责任人备注开工前确定作业项目、确定施工方案、勘察地形、熟悉《架空送电线路运行规程》 ,《送电1图纸线路现场检修规程》2开工前，明确作业内容、填写线路第一种工作票《架空送电线路运行规程》 ,《送电线路现场检修规程》《架空送电线路运行规程》《,送电3工器具准备线路现场检修规程》3.2 人员要求√序号内容责任人备注1作业前身体健康、精神状态良好具备必要的电气知识，本年度《安规》考试合格，有一定现场检修经验、熟悉《架空送电线2路运行规程》《送电线路现场检修规程》3掌握线路更换耐张绝缘子检修的方法和工艺规范要求。
4民工、临时工、实习人员参加施工必须经过安全教育，交代安全措施3.3 工器具√序号名称型号/规格单位数量备注1安全带双控条每人1条2安全帽个每人1个3验电器220kV 专用套每组2套4绝缘手套付每组2付5临时接地线220kV 专用组每组2组6短钢丝绳圈φ13条每组2条7短钢丝绳圈φ11条每塔1条8保护短钢丝绳φ13条每组1条9保安接地线条每组1组10双钩或手扳葫芦5T把每组2把11吊绳φ14*60m-100m条每组1条12吊绳φ12*30m条每组1条13合金滑轮 1.5T只每组2只14兆欧表台每组1台15对讲机对每组1对16笔记本、笔套每组1套17卷尺5m粒每组1个吊绳、脚踏绳18个人工具套每人1套等19个人保安工具套每人1套3.4 材料√序号名称型号 /规格单位数量备注普通瓷瓶： XP-100合成绝缘子1绝缘子防污型瓷瓶： XWP-100串1配均压环合成绝缘子或按设计要求2破布公斤13铝包带1x10公斤0.34弹簧插销M 母销、 R 母开口销备用5U 型挂环U-7备用3.5 危险点分析√序号内容1.攀登杆塔时由于脚钉松动或没有抓稳踏牢，会发生高空坠落2.安全带没有系在牢固构件上或没有系好安全带易发生高空坠落3.误登有电线路或线路有感应电压易发生触电4.杆上作业要防止掉工器具，工具器要用绳索传递，绳索要绑牢，杆下人员应离开重物下方。
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。
为规范停电更换耐张绝缘子现场作业，广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书，指导基层班组开展停电更换耐张绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换耐张绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4．4作业主要材料施工材料清单5 作业周期必要时进行。
编号：工序质量控制卡（输、配电）作业名称：色标：作业班组：负责人：成员：执行工作时间: 年月日时分至月日时分序号关键工序标准及要求风险提醒（必要时）检查情况1 班前会工作前，工作负责人向工作班人员交待工作内容、注意事项及带电部位，宣读工作票，交待现场安全措施及危险点分析及预控措施现场工作人员必须签字确认2 验电、安装接地线1.认真核对线路运行编号、杆号、色标无误后方可登杆工作2.验电、挂接地线时，作业人员必须穿绝缘靴，戴绝缘手套3.按先下层、后上层，先低压、后高压的原则对导线逐相验电、验明线路确无电压后，先安装好接地桩，再按先下层、后上层，先低压、后高压的原则对每一相导线挂牢接地线。
设专责监护人3 设置围栏和标示牌地面人员在工作地点设置遮拦及隔离带，防止非施工人员、车辆进入；遮拦四周悬挂标示牌。
围栏应加强看护4 更换绝缘线1、地面作业人员支起线盘支架，指挥吊车将导线盘吊装上线盘；架好铰磨，打好地锚；2、按照作业分工杆上作业人员带传递绳上杆，将传递绳及滑车挂在导线横担主材上，地面作业人员配合杆上作业人员将滑车及个人工器具袋传递上杆；3、紧线杆上作业人员用紧线器将中相导线锁定（预留线尾），将欲更换的新导线穿过挂在横担上的滑车与杆上旧导线绑扎连接牢固；4、紧线杆上作业人员收紧中相导线拆除耐张线夹，缓慢放松导线；5、挂线杆上作业人员解开导线与悬式瓷瓶的连接，并用小绳放下导线，地面指挥人员指挥回收导线，直至新导线到达终点杆做好耐张线夹并与悬式绝缘子连接。
6、紧线杆上作业人员在地面指挥下，利用地面铰磨和紧线器，调整线路弧垂，将新放中相导线与耐张线夹、悬式瓷瓶连接；7、杆上作业人员，对中相导线与瓷瓶进行固定绑扎。
8、紧线杆上作业人员用紧线器将左、右边相导线锁定（预留线尾），用一根钢丝绳两端穿过挂在横担两边的滑车与左右两边紧线器连接，在钢丝绳中间放入单面滑车（注:滑车起平衡作用）一个，将绞磨钢丝绳与单面滑车钩连接，其他杆上作业人员，解开左、右边相导线的固定扎丝；9、紧线杆地面作业人员推动绞磨收紧导线，杆上作业人员拆除左、右边相导线的耐张线夹，缓慢放下导线；10、紧线杆上作业人员将线盘上的欲更换的导线穿过两边滑车与旧的导线绑扎连接牢固；11、挂线杆上作业人员解开左、右边相导线与悬式瓷瓶的连接，所有杆上作业人员将导线放入滑车中。
配电线路更换导线标准化作业指导书一、任务背景随着电力设备的老化和电力负荷的增加，配电线路导线的更换工作日益频繁。
为了确保更换导线的安全、高效进行，制定本作业指导书，旨在规范配电线路更换导线的操作流程和技术要求，提高作业效率和质量。
二、作业前准备1. 确定更换导线的具体位置和范围，包括线路长度、导线类型和规格等。
2. 开展必要的勘察工作，了解现场情况，包括线路走向、周围环境、存在的障碍物等。
3. 确定更换导线所需的材料和工具，包括导线、绝缘子、接线头、绝缘套管、工具箱等。
4. 制定详细的施工方案和时间计划，包括人员组织、作业顺序、安全措施等。
三、作业流程1. 施工前准备a. 检查所需材料和工具的完整性和可用性。
b. 确保施工人员具备相关的操作技能和安全意识。
c. 进行必要的安全交底，明确作业注意事项和应急预案。
2. 导线拆除a. 切断电源，确保作业安全。
b. 拆除旧导线，注意避免对周围设备和线路造成损坏。
c. 清理拆除导线产生的垃圾和杂物，保持作业区域整洁。
3. 导线安装a. 按照设计要求，将新导线逐段安装到支架或绝缘子上。
b. 注意导线的拉力和张力控制，确保安装牢固和合理的张力。
c. 安装绝缘子和绝缘套管，保证导线与支架或设备之间的绝缘。
4. 导线接地a. 按照规范要求，对导线进行接地处理，确保系统的安全运行。
b. 检查接地装置的可靠性和接地电阻的合格性。
5. 导线连接a. 根据线路图纸和设计要求，将导线与接线头连接。
b. 确保连接牢固可靠，防止接触不良和松动现象。
6. 系统测试a. 进行导线更换后的系统测试，包括电阻测试、绝缘测试和负荷测试等。
b. 确保系统运行正常，符合设计要求和安全标准。
7. 完工验收a. 对更换导线的施工质量进行全面检查和验收。
b. 确认施工符合相关标准和要求，不存在安全隐患。
四、安全注意事项1. 施工人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
2. 施工现场必须设置明显的安全警示标志和隔离措施，确保施工区域的安全。
停电更换导线耐张线夹作业指导书1、适用范围本指导书适用于500kV 交流及±500kV 直流架空输电线路上停电更换导线 耐张线夹作业。
2、规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡 是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导 书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
110〜500kV 架空电力线路施工及验收规范 电业安全工作规程（电力线路部分） 架空送电线路运行规程架空送电线路导线及避雷线液压施工工艺规程电气工作票技术规范（线路部分） 输电线路运行管理标准 则（试行） 3作业准备 3.1作业人员要求GB 50233—2005 DL 409—91 DL/T 741—2001 SDJ 226 - 1987 （试行）Q/CSG1 0005-2004Q/CSG 21011-2009Q/CSG-EHV 20201 -2009 超高压输电公司输电线路运行管理标准实施细3. 2、作业人员组织3. 3工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
4作业所需时间不含前往工作地点的时间，完成该项工作所需时间约为6小时。
5作业安全及预防控制措施5.2应急处理遇紧急情况，工作人员应根据具体情况分别按照以下的紧急处理程序进行处理：发生人员坠落、人员触电、中暑等严重威胁生命的情况时，应按相关的《人身1伤害应急预案管理制度》，立即将人员转移到安全地点，并进行急救，同时打120电话联系医院派救护车前来救援。
发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，2再视伤病严重程度考虑是否送院治疗。
发生绳索、工器具误碰设备跳闸事故时，应立即停止工作，保障人员安全，同3时向相关部门如实报告情况，保持接受调查。
5.3授权范围该项作业经生技部批准方能开展；1所有工作人员应取得相应资格认可；2工作须经调度值班员工作许可后才能进行；3延时工作必须经调度值班员许可，否则不得进行延时工作。
更换导线作业指导书导线是电力传输和分配系统中不可或缺的组成部分，经过长时间的运行，导线可能出现老化、损坏或者需要升级的情况。
为了确保电力系统的安全和稳定运行，更换导线是必要的。
本文将为大家提供一份更换导线的作业指导书，以便工作人员能够按照规范和安全要求进行操作。
一、作业前准备1. 确定更换导线的目的和范围，包括导线类型、规格和长度等。
2. 评估更换导线的风险，并制定相应的安全措施和应急预案。
3. 准备必要的工具和设备，如绝缘手套、安全带、绝缘杆等。
二、作业操作步骤1. 断电：在更换导线之前，确保相关设备已经断电，并采取必要的措施防止误操作导致电击事故。
2. 拆除旧导线：根据实际情况，使用合适的工具和设备拆除旧导线，并妥善处理废弃的导线。
3. 安装新导线：根据导线规格和长度，正确安装新导线，并注意导线的绝缘和固定。
4. 连接导线：根据实际情况，采用合适的连接方式将新导线与电力设备连接起来，并确保连接牢固可靠。
5. 绝缘测试：在导线更换完成后，进行必要的绝缘测试，确保导线的绝缘性能符合要求。
6. 通电试验：在确保导线安装正确且绝缘良好的情况下，进行通电试验，检查导线的电气性能和运行状态。
三、安全注意事项1. 严格遵守操作规程和安全操作规范，确保作业人员的人身安全。
2. 在作业过程中，严禁使用损坏的工具和设备，如有发现应及时更换或修复。
3. 作业人员应佩戴符合标准的个人防护装备，如绝缘手套、安全带等。
4. 在作业现场设置明显的安全警示标志，并采取必要的隔离措施，确保周围人员的安全。
5. 严禁在电力设备附近吸烟或使用明火，防止引发火灾事故。
6. 如遇恶劣天气或其他不可抗力情况，应暂停作业并采取相应的安全措施。
四、作业结束1. 完成导线更换后，对作业现场进行清理，确保不留下任何杂物和危险物品。
2. 检查新导线的安装质量和绝缘性能，确保符合要求。
3. 撤除安全警示标志和隔离措施，恢复正常电力供应。
4. 记录作业过程和结果，包括更换导线的时间、人员、设备等信息，以备日后参考和备案。

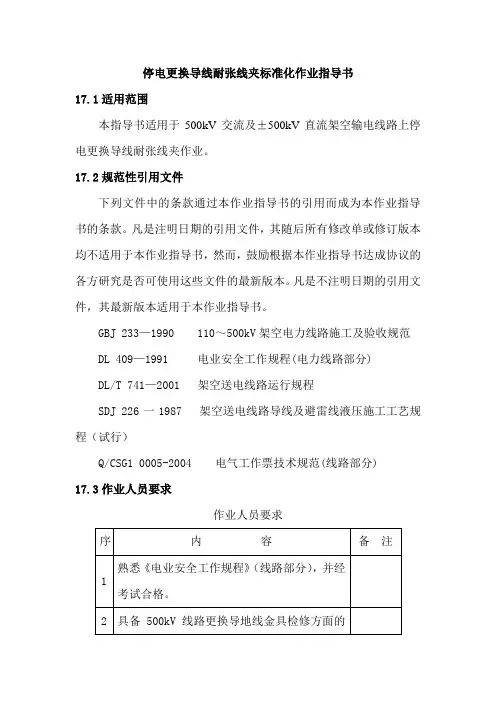

停电更换导线耐张线夹标准化作业指导书
17.1适用范围
本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换导线耐张线夹作业。
17.2规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)
DL/T 741—2001 架空送电线路运行规程
SDJ 226一1987 架空送电线路导线及避雷线液压施工工艺规程（试行）
Q/CSG1 0005-2004 电气工作票技术规范(线路部分)
17.3作业人员要求
作业人员要求
序内容备注熟悉《电业安全工作规程》（线路部分），并经
1
考试合格。
2 具备500kV线路更换导地线金具检修方面的
技能。
作业人员通过职业技能鉴定，并取得登高架设3
作业特种作业操作证。
4 作业人员应精神状态良好，无妨碍工作病症。
穿戴合格劳动保护服装，作业人员个人安全用5
具齐全。
17.4作业人员组织
作业人员组织
序人员分工人数备注
1 工作总指挥 1
2 工作负责人 1
耐张塔塔上作
3
1
业人员
直线塔塔上作
2 相邻两直线塔
4
业人员
5 线上作业人员 3
6 绞磨机手 1
7 液压机操作人 1
绞磨机尾绳控
8
2
制
9 地面作业人员10 其中民工8人17.5工具材料
工具材料
序名称型号单
位
数
量
备注
1 导线接地线组 2
2 绝缘手套双 2
3 绳套Φ12 条 2
4 单轮滑车0.5T 个 2
5 传递绳Φ12 条 2 视塔高选配
6 钢丝绳Φ12X150 条 1
7 钢丝绳套Φ14 条 4
8 转向滑车3T 个 3
9 机动绞磨3T 台 1
10 角铁桩∠70X70 根 5
11 大锤8磅把 1
12 铁线8# 若干
13 元宝螺栓3T 个 6
14 导线LGJ/300-40 m 80
15 卸扣3T 个 4
16 液压机台 1
17 直线压接管LGJ/300-40 个 2
18 耐张压接管个 2
19 铝包带若
干
20 间隔棒个10 备用
21 经纬仪台 1
22 个人工具/ 套 1
注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定
17.6 技术措施
a）运到检修现场的工器具必须再重新进行外观检查，对不符合要求或表面有裂纹的严禁使用。
b）工作中所需的传递绳（Φ12），钢丝绳（Φ12），卸扣，滑车等应有足够的安全系数，发现异常或不满足要求者严禁使用。
c）通过滑车、磨芯、滚筒的传递绳不得有接头，用传递绳绑棱角的金属物时，应以软物垫。
d）所使用的工器具必须满足额定荷载要求。
并应有足够的安全系数，发现异常或不满足要求者严禁使用。
e）绝缘手套定期试验且合格，严禁使用不合格的绝缘手套，绝缘绳进行接地操作。
f）接地线由多股软弱铜线组成，截面积不能小于25mm２的成套接地线，绝缘部分定期试验合格。
g）绞磨机尾绳要控制好，不得松脱。
h）压接前，要对各管线进行清洗，钢芯要涂防锈漆，导线要涂导电脂。
i）压好后，量好对边距，做好记录，并打上钢印。
j）检修记录应详细，当发现缺陷时，应详细记录其缺陷的塔号、
部件、名称、数量。
17.7危险点分析及控制措施
危险点分析及控制措施
序危险点控制措施
1 交通事故
驾驶员及工作人员遵守交通规则和局交通安全
有关规定
2
误登带电
线路1、停电许可工作后，核对线路名称、塔号无
误后方可登塔；
2、核对线路名称、塔号必须由两人核实；
3、工作前宣读工作票，交代安全注意事项。
3
被毒虫蜇
伤登塔前必须观察塔上是否有马蜂窝，有马蜂窝则须采取安全措施后方可工作。
4 高空坠落1、高空作业人员必须戴安全帽和系安全带，登塔前必须清除鞋底淤泥；
2、人员上、下塔过程中，应检查脚钉等是否牢固，且按正确方法攀登；
3、束好衣服和安全带等工具器，防止被脚钉和角钢钩住；
4、中途休息时必须系好安全带，作业过程和转位时，都不得失去安全带的保护；
5、超过6级以上强风或暴雨大雾等恶劣天气时，应停止登塔作业；
6、监护人认真监护作业全过程，及时纠正不安全因素。
5
人身受电
伤害1、得到调度停电许可工作后，工作人员必须核好线路名称和塔号无误后方能登塔作业；
2、在工作地段两端导线、地线必须验电,并挂接地线；
3、挂拆接地线时，应戴绝缘手套操作；
4、挂接地线时，应先接接地端，后接导线端；拆除接地线时程序相反；
5、穿过架空地线必须与地线保持0.4m的距离；
6、天空有雷云时严禁登塔作业。
6
高空坠物
砸伤1、现场人员应戴安全帽；
2、塔上人员应防止掉东西，使用的工具、材料应用绳索传递，不得乱扔；
3、地面人员不得在作业下方逗留；
4、传递工器具或材料时，在工器具或材料离地面1米时要做一次冲击试验，并检查传递滑轮及绑扎等连接部位的受力情况，未发现异常后继续传递。
7
承力工具
发生异常1、选择合格的钢丝绳、卸扣、滑车、传递绳等承力工具器及材料，且规格必须符合承受荷载；
2、各挂点、连接点绑扎必须牢固，选择挂点要
正确，防止工具、材料出现磨伤、折断等；
3、各挂点、连接点承力必须满足荷载要求；
4、工作随时检查各受力部位的情况，发现异常
应及时调整；
5、所有工作人员工作要听从指挥。
17.8作业内容、步骤及工艺标准
作业内容、步骤及工艺标准
序工作内容工作要求或标准备注
1 查阅资料查阅所施工杆塔的金具型号、金具组装图等相关资料，确定施工使用的工器具及材料的类型和型号。
2
准备工具
及材料根据查阅资料结果按17.5工具及材料清单准备相应的工具及材料
3
办理工作
票工作负责人（监护人）按规定办理电力线路第一种工作票，得到批复后方可进行下一步工作。
4
召开班前
会开工前，工作负责人（监护人）组织召开班前会，向工作班成员交代工作任务，作业方法及检修“三大措施”。
5
核对设备
名称1、工作人员携带工具及材料乘坐车辆到达工作现场；
2、工作负责人按工作票核对线路名称、
杆塔编号及线路色标。
6
宣读工作
票1、工作负责人召集全体人员列队，宣读工作票；
2、工作负责人讲明工作中的危险点及措施，向1～2人进行提问，并了解工作人员的精神状况，均无问题后方可开始作业。
7
工器具摆
放根据作业现场情况合理摆放工具及材料。
8 验电挂接地线作业人员携带绝缘手套、验电绳及接地线登塔至作业位置。
对所工作相位导线进行验电，确认线路已停电后按要求挂好接地线。
9
工具传
递、安装、
更换、压
接
（1）耐张塔上1人，线上3人携带
塔上、线上传递绳及个人工器具依次登
塔，到各自工作地点，系好安全带并在
适当位置挂好传递绳。
（2）线上、塔上、地面人员互相配
合组装好总牵引绳、临时拉线（临时拉
线根据地形的需要可固定在杆塔横担
上或地面，锚导线处应考虑能使导线连
接工作能在地面操作），地面人员在适当的位置打好三联桩，并固定好机动绞磨。
（3）线上人员将线档内的子导线间隔棒爪子松开。
（4）当一切工作准备好后，启动机动绞磨，少许收紧子导线，检查各部位的受力正常良好后，再均匀收紧子导线，卸下连接金具，将损坏的耐张压接管及子导线放至地面。
（5）地面人员将该子导线在适当位置割断（注意：直线接续管与间隔棒的距离不宜小于0.5米），液压连接上合格的导线。
（6）启动机动绞磨将重接好的子导线提升到引流板连接处，在经纬仪的观测下，由线上操作人进行划印。
（7）划好印后，再将子导线传至地面，由地面人员剪断并液压连接新的导线耐张压接管（耐张线夹）。
（注意：各类管与耐张线夹的距离不应小于15米）（8）压接好后，传递到线上由线上
人员进行连接安装。
（9）复原工作，拆除工具程序相反。
1 0 拆除接地
线
1、塔上电工拆除接地线；
2、塔上电工检查作业各部位是否正常、
完好，确认塔上无遗留物，然后携带传
递绳下塔。
1 1 履行完工
手续
工作负责人清点工具和检查作业现场，
无误后宣布作业结束，并履行完工手
续。
1 2 召开班后
会
总结工作经验，分析存在的问题及改进
方法等。
16.9检修质检验收（见附表）
附表检修质检验收表
检修质检验收表
序号项目结果检查人见证人
1 所更换的耐张线夹（耐张压接管）是否符合规范要求
2 各类管的压接是否符合规范要求，W销是否安装到位，导线是否磨损
3 所挂接地线是否拆除，塔上、线上是否有遗留物
备注。
