有关驻波比测试相关问题解答

  • 格式：doc
  • 大小：873.00 KB
  • 文档页数：7

有关驻波比测试相关问题解答

就9月2日辽宁天馈优化及巡检开工会中，辽宁邮电工程局提出的驻波比测试VSWR值≤1.4的问题究竟是按照频段测试为基准还是以故障定位测试为基准这个问题，根据资料及系统VSWR测试标准依据《移动通信基站行业标准》YD/T1059-2004的要求：在基站工作频段890-960MHz时VSWR≤1.4，海天公司是应邀参加制定行业标准的企业之一。

下来就工作频段驻波与故障定位驻波的差异解释如下：

首先我们要了解什么是驻波？

当馈线和天线匹配时，高频能量全部被负载吸收，馈线上只有入射波，没有反射波。馈线上传输的是行波，馈线上各处的电压幅度相等，馈线上任意一点的阻抗都等于它的特性阻抗。

而当天线和馈线不匹配时，也就是天线阻抗不等于馈线特性阻抗时，负载就不能全部将馈线上传输的高频能量吸收，而只能吸收部分能量。入射波的一部分能量反射回来形成反射波。

在不匹配的情况下,馈线上同时存在入射波和反射波。两者叠加，在入射波和反射波相位相同的地方振幅相加最大，形成波腹；而在入射波和反射波相位相反的地方振幅相减为最小，形成波节。其它各点的振幅则介于波幅与波节之间。这种合成波称为驻波。反射波和入射波幅度之比叫作反射系数。

反射波幅度 （Ｚ－Ｚ。）

反射系数Γ＝───── ＝───────

入射波幅度 （Ｚ＋Ｚ。）

驻波波腹电压与波节电压幅度之比称为驻波系数，也叫电压驻波比(VSWR)

工作频段驻波测量包括驻波比（VSWR）、回波损耗（RL）馈线损耗（CL）测量。工作频段驻波比则是反映整个天馈系统中包括（天线、7/8馈线、馈线接头、避雷器、室内/室外1/2跳线）每一个点的入射波和反射波的反射系数之比，天线端的与接头处反射系数会出现矢量叠加，对于一个给设定的频率，当输入端接头到馈线终端天线处的距离为 N /2（即反射波来回的路程为波长整数倍）时，天线和接头的反射系数同向相加，出现驻波的极大值；而当输入端接头到馈线终端天线处的距离为 (2N+1) /4（即反射波来回的路程为半波长的奇数倍）时天线和接头的反射系数反向相减，出现驻波的极小值；因此出现了波腹与波节电压，在一个频带范围内，驻波比曲线会随着频率的变化成为周期变化的波浪线，对存在外部干扰的频段驻波可根据不正常的驻波图判断出干扰点频段范围，这一点是故障距离定位而无法做到的。

距离域测量通常称为（DTF）故障定位，顾名思义它仅是在工作频段驻波测试不正常时进行故障点判断的一种手段和方式，它可以有回波损耗（RL）和驻波比（VSWR）两种表示形式。两者都可用来找出故障点，但馈线损耗（CL）不会出现在距离域，所以说故障距离定位仅仅是反映天馈系统中故障点的最大反射波，也就是说主要是用来判断接头之间的匹配性，并不能判断出在整个工作频段内是否存在外来干扰及工作频段内电压驻波比的稳定性。

以下举例说明：

假设馈线长度为50米时如果跳线接头的驻波比分别为下表SX线所列各值，我们可以得到馈线长50米时的天馈系统终端最大驻波比为表中SZ中所示。并且其驻波比曲线将随着馈线的长短不同呈现密度不同的近似等周期的波浪线形式。

当 天 线 驻 波 比 为 1.4时

序 号

1

2

3

4

5

6

接头DTF故障驻波

1．05

1．10

1．15

1．20

1．25

1．30

设备终端频段驻波

1．282

1．344

1．406

1．469

1．532

1．595

图1－1

工作频段驻波比890－960MHz：

图1－2

故障距离定位驻波比：

从上图形象的说明如果馈线跳线接头的驻波比超过1.10以后，即使经过50米馈线的衰耗馈天线馈线终端的驻波比仍可能超过1.3

营口九寨丁屯基站频段驻波与故障定位驻波比较：

TRX工作频段驻波图:

TRX故障距离定位驻波图：

RX工作频段驻波图:

RX故障距离定位驻波图：

检查发现主要故障图片：

从上图不难看出故障距离定位驻波图中是反映天馈系统中每个故障点的最大反射波，也就是说主要是用来判断每个接头之间的匹配性，并不能判断出在整个工作频段内馈线上所有反射点的综合叠加值，故障定位（DTF驻波比）不能判定工作频段内电压驻波比的稳定性，因此对于馈线的损坏不能做出判断。

由此可以说明驻波比测试是以工作频段内驻波电压的稳定性来判断天馈系统工作正常与否的重要依据，工作频段驻波比反映得是天馈系统中各个反射点的反射波到达机柜顶时的叠加总值，是天馈系统驻波比的真实反映，故障定位驻波比是每个反射点的反射波在该点形成的驻波比，是一个离散量，不能反映整个天馈系统驻波比的真实值。所以建议以《移动通信基站行业标准》YD/T1059-2004的要求，在基站工作频段890-960MHz时，测试工作频段驻波比VSWR≤1.5。

西安海天天线科技股份有限公司

辽宁优化项目组

2005-9-3

合集下载

驻波比VSWR和回波损耗RL

驻波比VSWR和回波损耗RL

驻波比VSWR和回波损耗RL

1. 回波损耗RL（Return Loss）

它是反射系数绝对值的倒数，以分贝值表示。回波损耗的值在0dB 到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。0表示全反射，无穷大表示完全匹配。在移动通信系统中，一般要求回波损耗大于14dB。

RL=10lg（入射功率/反射功率）

RL和VSWR之间的关系：

RL=20*log10[(VSWR+1)/(VSWR-1)]

2. 2. VSWR (Voltage Standing Wave Ratio)

驻波比是电压驻波比的简称，指的是反射波波幅与入射波波幅的比值，也称为回波损耗。

在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波。为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”这一概念，。

SWR=R/r=(1+K)/(1-K)

反射系数K=(R-r)/(R+r)

(K为负值时表明相位相反)

式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。

驻波比与反射功率的关系如下：

驻波比 反射率

1.0 0.00% 1.1 0.23%

1.2 0.83%

1.3 1.70%

1.5 4.00%

1.7 6.72%

1.8 8.16%

2.0 11.11%

2.5 18.37%

3.0 25.00%

4.0 36.00%

5.0 44.44%

7.0 56.25%

10 66.94%

可见，不一定追求1.1以下的驻波比，一般1.5一下也足够了，96％的都发射出去了。

3. 3. VSWR测量：

驻波比

驻波比

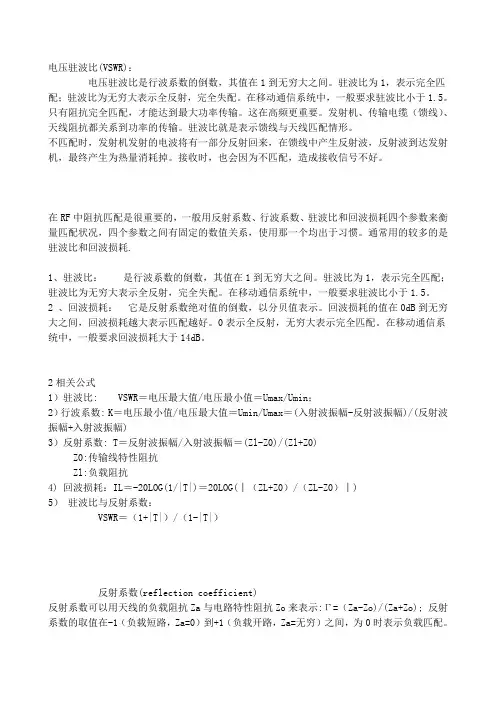

电压驻波比(VSWR)：

电压驻波比是行波系数的倒数，其值在1到无穷大之间。驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。在移动通信系统中，一般要求驻波比小于1.5。

只有阻抗完全匹配，才能达到最大功率传输。这在高频更重要。发射机、传输电缆（馈线）、天线阻抗都关系到功率的传输。驻波比就是表示馈线与天线匹配情形。

不匹配时，发射机发射的电波将有一部分反射回来，在馈线中产生反射波，反射波到达发射机，最终产生为热量消耗掉。接收时，也会因为不匹配，造成接收信号不好。

在RF中阻抗匹配是很重要的，一般用反射系数、行波系数、驻波比和回波损耗四个参数来衡量匹配状况，四个参数之间有固定的数值关系，使用那一个均出于习惯。通常用的较多的是驻波比和回波损耗.

1、驻波比： 是行波系数的倒数，其值在1到无穷大之间。驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。在移动通信系统中，一般要求驻波比小于1.5。

2 、回波损耗： 它是反射系数绝对值的倒数，以分贝值表示。回波损耗的值在0dB到无穷大之间，回波损耗越大表示匹配越好。0表示全反射，无穷大表示完全匹配。在移动通信系统中，一般要求回波损耗大于14dB。

2相关公式

1）驻波比: VSWR＝电压最大值/电压最小值＝Umax/Umin；

2）行波系数: K＝电压最小值/电压最大值＝Umin/Umax＝(入射波振幅-反射波振幅)/(反射波振幅+入射波振幅)

3）反射系数: T＝反射波振幅/入射波振幅＝(Zl-Z0)/(Zl+Z0)

Z0:传输线特性阻抗

Zl:负载阻抗

4) 回波损耗：IL＝-20LOG(1/|T|)＝20LOG(︱（ZL+Z0）/（ZL-Z0）︱)

5） 驻波比与反射系数：

VSWR＝（1+|T|）/（1-|T|）

反射系数(reflection coefficient)

驻波比的合理范围

驻波比的合理范围

驻波比的合理范围

驻波比（Standing Wave Ratio，简称SWR）是无线电通信中常用的一个参数，用于描述传输线上的信号反射情况。在无线电通信中，合理的驻波比范围对于确保通信质量至关重要。

驻波比是由信号在传输线上发生反射而形成的驻波引起的。当信号从信源传输到负载时，如果传输线的特性阻抗与信源和负载的阻抗不匹配，信号将发生反射。这种反射会导致信号在传输线上形成驻波，反射系数与驻波比直接相关。驻波比越大，表示反射越严重。

在无线电通信中，我们希望尽可能减少驻波比，以确保信号的有效传输和最佳接收。通常情况下，符合以下范围的驻波比被认为是合理的：

1. 驻波比小于1.5：这是一个非常理想的驻波比范围。当驻波比小于1.5时，表示反射很小，信号几乎完全被传输到负载上，通信质量非常好。在实际应用中，这样的驻波比往往是难以实现的，但是在一些高要求的通信系统中，我们会努力将驻波比控制在这个范围内。

2. 驻波比介于1.5到2之间：这是一个较为常见的驻波比范围。当驻波比在这个范围内时，反射较小，信号传输较为稳定。虽然不如驻波比小于1.5时的通信质量好，但在很多应用场景下已经能够满足需求。

3. 驻波比介于2到3之间：这个范围内的驻波比表示反射较大，信号传输较为不稳定。在这个范围内，通信质量会受到一定程度的影响，可能会出现信号衰减、失真等问题。因此，对于通信要求较高的系统，这个范围的驻波比是不太理想的。

4. 驻波比大于3：这个范围内的驻波比表示反射非常严重，信号几乎无法传输到负载上。这种情况下，通信质量非常差，甚至无法正常进行通信。因此，我们通常会尽量避免出现这样高的驻波比。

合理范围内的驻波比是保证无线电通信质量的关键之一。通过合理的设计和调整传输线的阻抗，可以有效地控制驻波比在合理范围内。此外，合适的匹配网络和负载也是保证驻波比合理的重要因素。

驻波比的合理范围是保证无线电通信质量的关键之一。通过控制驻波比在合理范围内，我们可以有效地减小信号反射，保证信号的有效传输和最佳接收。在实际应用中，我们应根据具体情况，努力将驻波比控制在合理范围内，以确保通信质量的稳定和可靠。

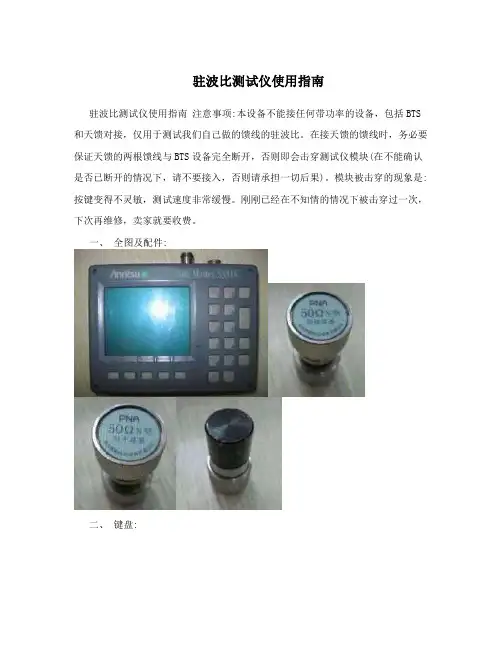

驻波比测试仪使用指南
