综合布线系统双绞线工程检测原始记录表

  • 格式：doc
  • 大小：247.50 KB
  • 文档页数：8

. ..

. .

.. s .. 综合布线系统子分部工程检测原始记录表

工程名称 发展银行建筑智能化系统检测机房工程 子分部工程名称 综合布线系统

分项工程名称 对绞电缆链路或信道性能检测 检测部位 电缆布线工程

委托单位 发展银行省分行 委托合同编号 /

检测标准名称及编号 《智能建筑工程质量验收规》GB50339-2013；《综合布线系统工程验收规》GB50312-2007；《智能建筑工程检测规程》CECS 182：2005

主要检测设备名称及编号 电缆认证分析仪（ZDJC-041266）

序号 检测位置 线缆规格 线缆编号 长度 回波损耗 插入损耗 NEXT PS NEXT

1 A0101柜-B0101柜 六类线 A-BG0101 22.8 7.4 1.03 6.70 7.23

2 A0101柜-B0101柜 六类线 A-BG0102 23.0 5.6 0.66 5.57 5.85

3 A0101柜-B0101柜 六类线 A-BG0103 18.2 5.6 1.44 7.13 7.23

4 A0101柜-B0101柜 六类线 A-BG0104 18.2 5.8 1.51 7.91 8.93

5 A0101柜-B0101柜 六类线 A-BG0105 12.8 3.8 1.65 4.23 6.06

6 A0101柜-B0101柜 六类线 A-BG0106 12.6 6.3 1.64 5.26 5.54

7 A0101柜-B0101柜 六类线 A-BG0107 21.3 3.1 1.08 3.79 5.49

8 A0101柜-B0101柜 六类线 A-BG0108 21.3 3.1 1.18 3.79 5.43

9 A0101柜-B0101柜 六类线 A-BG0109 38.1 2.0 0.92 4.61 6.45

10 A0101柜-B0101柜 六类线 A-BG0110 38.1 4.8 0.92 2.48 5.06 . ..

. .

.. s ..

序号 检测位置 线缆规格 线缆编号 长度 回波损耗 插入损耗 NEXT PS NEXT

11 A0101柜-B0101柜 六类线 A-BG0111 33.1 5.23 1.04 7.10 8.09

12 A0101柜-B0101柜 六类线 A-BG0112 33.1 3.39 0.92 2.48 5.12

13 A0101柜-B0101柜 六类线 A-BG0113 28.8 6.54 0.92 2.18 4.42

14 A0101柜-B0101柜 六类线 A-BG0114 28.5 3.67 0.87 4.12 6.12

15 A0101柜-B0101柜 六类线 A-BG0115 24.8 5.38 0.66 4.62 7.14

16 A0101柜-B0101柜 六类线 A-BG0116 24.8 5.38 0.66 4.62 5.06

17 A0101柜-B0101柜 六类线 A-BG0117 49.0 5.93 0.66 5.57 5.85

18 A0101柜-B0101柜 六类线 A-BG0118 49.2 7.06 1.55 5.82 6.37

19 A0101柜-B0101柜 六类线 A-BG0119 49.2 7.61 1.55 5.82 6.37

20 A0101柜-B0101柜 六类线 A-BG0120 49.0 7.61 1.55 6.13 7.63

21 A0101柜-B0101柜 六类线 A-BG0121 49.2 5.55 0.75 4.34 6.57

22 A0101柜-B0101柜 六类线 A-BG0122 49.2 4.54 0.79 5.35 6.51

23 A0101柜-B0101柜 六类线 A-BG0123 49.0 3.63 0.81 5.15 6.34

24 A0101柜-B0101柜 六类线 A-BG0124 49.0 1.0 0.85 5.24 7.16

25 A0101柜-C0101柜 六类线 A-CG0101 50.3 0.8 0.96 2.22 4.17

26 A0101柜-C0101柜 六类线 A-CG0102 50.3 6.2 0.92 5.87 5.97 . ..

. .

.. s .. 序号 检测位置 线缆规格 线缆编号 长度 回波损耗 插入损耗 NEXT PS NEXT

27 A0101柜-C0101柜 六类线 A-CG0103 50.3 7.6 0.85 5.24 7.16

28 A0101柜-C0101柜 六类线 A-CG0104 50.1 1.7 0.96 2.46 4.38

29 A0101柜-C0101柜 六类线 A-CG0105 50.7 6.8 0.93 5.52 5.85

30 A0101柜-C0101柜 六类线 A-CG0106 50.7 3.6 1.48 6.83 7.60

31 A0101柜-C0101柜 六类线 A-CG0107 50.7 4.0 1.54 7.02 7.48

32 A0101柜-C0101柜 六类线 A-CG0108 43.4 5.1 1.60 6.16 6.41

33 A0101柜-C0101柜 六类线 A-CG0109 50.7 4.9 1.51 6.80 8.07

34 A0101柜-C0101柜 六类线 A-CG0110 50.7 7.4 1.41 6.25 6.83

35 A0101柜-C0101柜 六类线 A-CG0111 50.7 9.2 1.14 4.76 6.39

36 A0101柜-C0101柜 六类线 A-CG0112 50.5 3.0 1.17 3.47 5.15

37 A0101柜-C0101柜 六类线 A-CG0113 54.6 4.5 1.49 7.36 7.69

38 A0101柜-C0101柜 六类线 A-CG0114 54.8 7.8 1.65 5.75 6.60

39 A0101柜-C0101柜 六类线 A-CG0115 54.8 7.7 1.69 3.13 4.10

40 A0101柜-C0101柜 六类线 A-CG0116 54.6 4.9 1.03 4.35 4.73

41 A0101柜-C0101柜 六类线 A-CG0117 51.9 7.5 1.04 3.40 5.02

42 A0101柜-C0101柜 六类线 A-CG0118 52.1 9.8 1.31 7.23 7.04

43 A0101柜-C0101柜 六类线 A-CG0119 52.1 5.0 1.31 7.01 7.06 . ..

. .

.. s .. 序号 检测位置 线缆规格 线缆编号 长度 回波损耗 插入损耗 NEXT PS NEXT

44 A0101柜-C0101柜 六类线 A-CG0120 51.9 5.3 1.31 4.60 5.13

45 A0101柜-C0101柜 六类线 A-CG0121 12.4 8.2 1.65 4.23 6.06

46 A0101柜-C0101柜 六类线 A-CG0122 12.4 8.0 1.76 4.53 5.32

47 A0101柜-C0101柜 六类线 A-CG0123 12.4 8.0 1.54 4.73 6.78

48 A0101柜-C0101柜 六类线 A-CG0124 12.4 7.1 1.52 3.86 7.55

49 A0101柜-D0101柜 六类线 A-DG0101 12.4 8.3 1.69 3.97 4.58

50 A0101柜-D0101柜 六类线 A-DG0102 12.2 8.2 1.75 4.25 6.83

51 A0101柜-D0101柜 六类线 A-DG0103 12.4 5.7 1.48 5.76 6.36

52 A0101柜-D0101柜 六类线 A-DG0104 12.4 6.8 1.52 4.85 7.01

53 A0101柜-D0101柜 六类线 A-DG0105 12.4 7.4 1.55 4.57 6.33

54 A0101柜-D0101柜 六类线 A-DG0106 12.4 5.5 1.58 4.79 5.91

55 A0101柜-D0101柜 六类线 A-DG0107 12.4 8.4 1.48 5.20 6.74

56 A0101柜-D0101柜 六类线 A-DG0108 12.4 6.9 1.77 4.83 6.02

57 A0101柜-D0101柜 六类线 A-DG0109 12.4 7.2 1.64 5.06 6.25

58 A0101柜-D0101柜 六类线 A-DG0110 12.4 8.5 1.43 3.95 4.49

59 A0101柜-D0101柜 六类线 A-DG0111 12.4 8.0 1.76 4.53 5.32

60 A0101柜-D0101柜 六类线 A-DG0112 12.4 8.0 1.77 4.58 5.67 . ..

. .

.. s .. 序号 检测位置 线缆规格 线缆编号 长度 回波损耗 插入损耗 NEXT PS NEXT

合集下载

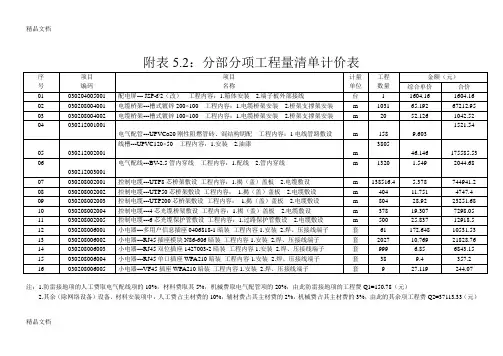

(整理)综合布线系统设计工程量清单

(整理)综合布线系统设计工程量清单

精品文档

精品文档 附表5.2：分部分项工程量清单计价表

序

号 项目

编码 项目

名称 计量

单位 工程

数量 金额（元）

综合单价 合价

01 030204005001 配电屏--- JSP-f/2（改） 工程内容：1.箱体安装 2.端子板外部接线 台 1 1604.16 1604.16

02 030208004001 电缆桥架---槽式镀锌200×100 工程内容：1.电缆桥架安装 2.桥架支撑架安装 m 1031 65.192 67212.95

03 030208004002 电缆桥架---槽式镀锌100×100 工程内容：1.电缆桥架安装 2.桥架支撑架安装 m 20 52.126 1042.52

04 ************

电气配管---UPVCø20刚性阻燃管砖、混结构眀配 工程内容：1电线管路敷设

m

158

9.603 1521.54

05

************线槽---UPVC120×50 工程内容：1.安装 2.油漆

m 3805

46.146

175585.53

06

************电气配线---BV-2.5管内穿线 工程内容：1.配线 2.管内穿线 m 1320 1.549 2044.68

07 030208002001 控制电缆---UTP8芯桥架敷设 工程内容：1.揭（盖）盖板 2.电缆敷设 m 138516.4 5.378 744941.2

08 030208002002 控制电缆---UTP50芯桥架敷设 工程内容： 1.揭（盖）盖板 2.电缆敷设 m 404 11.751 4747.4

09 030208002003 控制电缆---UTP200芯桥架敷设 工程内容： 1.揭（盖）盖板 2.电缆敷设 m 804 28.92 23251.68

10 030208002004 控制电缆---4芯光缆桥架敷设 工程内容：1.揭（盖）盖板 2.电缆敷设 m 378 19.307 7298.05

综合布线测试及标准

综合布线测试及标准

布线标准与系统测试

网络布线系统是网络的基础。它的健康与否对于网络用户是至关重要的。衡量布线系统健康与否有几项重要的指标枣近端串扰（NEXT）、衰减、长度、接线图、特性阻抗与噪声。现在，5类双绞线已变得越来越流行，并已成为了高速局域网的首选布线系统。5类UTP的安装国际上早已有标准可循，即EIA/TIA 568A TSB－67。我们将在下面进一步讨论这一新的电缆连接标准。我们也将讨论一下在测试5类双绞线的连接特性时用户应该了解的一些问题。

网络标准与电源标准:

通常有两类标准被用于安装电缆的测试中，即网络标准和电缆标准。如果用户对所选的布线系统将被用在哪种特定的网络环境中很清楚，相应的IEEE网络标准就可以用来验证该布线系统是否支持这种特定的网络环境下的应用。网络标准定义了在网络中使用的电缆介质的端对端连接规范。当用户需要了解网络故障是否是由电缆造成时，网络标准就显得特别有用了。现在最常见的网络多是在10Mbps速度下运行的。市场上现有的低价位电缆测试仪，如Fluke（福禄克）的650或652就是用来测试这些电缆是否符合网络标准的。这些电缆测试仪所提供的自动测试功能使其可以自动地测试多种电缆指标，并将它们与所选标准中的指标进行比较。测试的结果将在标准的范围内由测试仪给出。

有时布线工程施工商或用户在一开始可能无法确定布线系统将被用来支持什么样的网络信号类型，比如对于承包商来说，在智能大厦开始施工时，他们对于以后将用这些电缆来传输什么样的信号是一无所知的。进一步说，用户在将来可能会对网络进行升级或改变网络的类型。为了减少升级的代价，用户希望能充分利用他们的布线系统，因此考察布线系统能否在一段时间内支持未来的网络应用就变得非常重要了。现在的大多数网络，如以太网和令牌环网都使用UTP电缆。5类UTP也可以被用来支持一些新的网络平台，比如155M ATM、100Base－TX和100Base－VG等。考虑到其相对低廉的价格，5类UTP正在成为应用最为广泛的电缆系统。

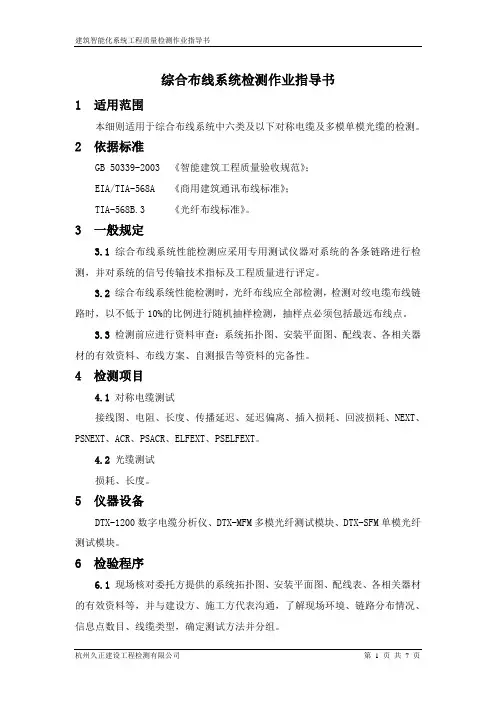

综合布线系统检测作业指导书(FLUKE仪器)
