日本SHINKO神港温控器JC系列 中文选型说明书

  • 格式：pdf
  • 大小：193.63 KB
  • 文档页数：3

深圳市普旭自动化科技有限公司www.puxu99.com 热线：400-000-3990

1 / 3 日本神港JC□-33A系列数显调节仪 一、产品描述 JC□-33A系列控制器是日本神港（Shinko）生产的一款高精度、低价格的数字显示控制器/调节器。 二、广泛应用 橡塑、纺织、食品加工、电线电缆、汽车和金属热处理、石化、造纸、电厂、冶金、轻工、科研等领域等行业的温度、湿度、压力、液位等参数的调节控制； 可以热电偶K、热电阻pt100、电流DC4-20mA、电压DC1-5V等多种方式输入。 三、产品特点 1、多功能，低价位； 2、采用先进的加热冷却控制；控制方式灵活；自整定PID、PI、PD、P、ON/OFF； 3、2组报警，可设定多种不同的报警方式； 4、可以热电偶、热电阻、DC4-20mA、DC1-5V等多种方式输入； 5、精度高，优于0.2%；采样周期短，0.25s； 6、自带两组设定值，可通过外部给定信号进行切换； 7、可追加功能多：可提供24V直流电源，可设定加热器断线报警和回路异常，可设定串行数字通信功能等。 深圳市普旭自动化科技有限公司www.puxu99.com 热线：400-000-3990

2 / 3 四、日本shinko神港温控器JC系列简易选型表 JC - 3 3 - A - / ， . 外形 尺寸 S W48 * H48 * D110 （mm） R W48 * H96 * D110 （mm） M W72 * H72 * D110 （mm） D W96 * H96 * D110 （mm） 控制动作 3 PID动作控制方式 警报输出1（A1） A 由按键操作选择报警动作（9种模式可选） 主 控 输 出： R 继电器开关输出 S 12V DC输出控制固体继电器SSR A DC 4-20MA电流输出 输 入 M 多种输入k / J / pt100等可选 以下代码是特殊功能或附加功能： 需另选定制，另外收取费用 1 仪表电源电源24V AC/DC A2 警报输出2（A2） W(5A) 加热器断线报警 CT入力规格：5A W(10A) CT入力规格：10A W(20) CT入力规格：20A W(50A) CT入力规格：50A DR OUT2加热制冷控制输出 继电器开关输出 DS 12V DC输出控制固体继电器SSR DA DC 4-20MA电流输出 C5 通讯接口(R-485) LA 回路异常警报 P24 绝缘电源输出 TC 端子外盖 BK 外观颜色：黑色 例子：JCD-33A-R/M DR A2 C5 （外形一样的仪表一般前6位的字母和数字是固定的） 标准型号JCD-33A-R/M ： D：外形:W96*H96*D106mm； R：带1路主控继电器触点开关输出(OUT 1)； A：带1路警报输出（A1）； M：传感器多种输入可选。 后面的代码DR A2 C5：是特殊功能或附加功能（需另选定制，另外收取费用） DR：表示第二路是继电器开关输出OUT2 A2：表示有警报输出2（A2） C5：表示有通讯接口(R-485) 深圳市普旭自动化科技有限公司www.puxu99.com 热线：400-000-3990

3 / 3 注：更多相关产品、各行业温度控制系统解决方案详情、资料下载 >>>>>>>> 请进入普旭官网：http://www.puxu99.com >>>>>>>> 咨 询 热 线：400-000-3990

合集下载

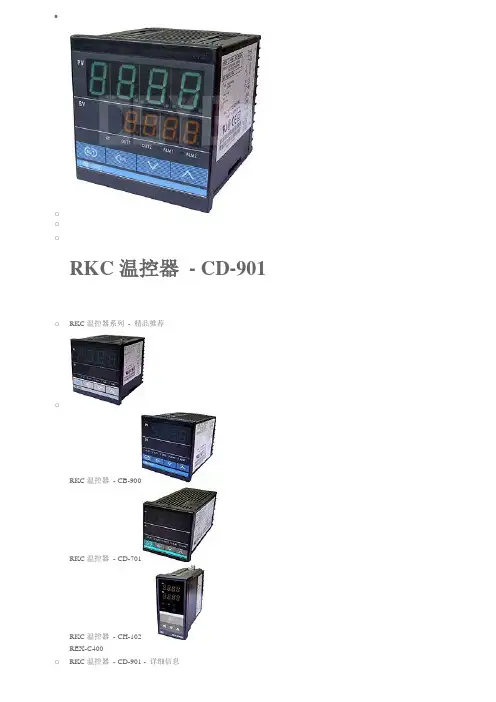

RKC温控器CD901中文说明书

RKC温控器CD901中文说明书

•

o

o

o

RKC温控器 - CD-901

o RKC温控器系列 - 精品推荐

o

RKC温控器 - CB-900

RKC温控器 - CD-701

RKC温控器 - CH-102

REX-C400

o RKC温控器 - CD-901 - 详细信息 o RKC温控器 CD-901 主要结构及功能:

·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致

·大屏LED显示 ·温度报警 ·操作、性能与RKC相同

o RKC温控器使用警告

·接线警告:

- 如果仪器失效或发生错误,可引起系统故障,安装外部保护电路以防止类事故;

- 为防止仪器损坏或失效,选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给:

- 为防止仪器损坏或失效,用额定电夺供电;

- 为防止仪器损坏或失效,所有接线工作完成后方可供电。

·禁止在易燃气体附近使用:

- 为防火、防爆或仪器损坏,禁止在有易燃、易爆气体,排方蒸气的场所中使用。

·严禁触及仪器内部:

-- 为防止触电或燃烧,严禁触及仪器内部。只有本厂服务工程师可以检查内部线路或更换部件,仪器内部有高电压、高温部件,非常危险！

·严禁改动仪器:

- 为防止事故或仪器失效,不禁改动仪器。

·保养:

- 为防止触电,仪器报废或失效,只有本厂服务工程师可以更换部件;

- 为保证仪器持续且安全使用,应定期保养,仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意

·断电后方可清洁仪器;

·清除显示器上的污渍请用软布或棉纸;

·显示器易被划伤,禁止使用硬物体操作面板按键,否则会损坏或划伤按键。

RKC温控器概述

CH、CD系列智能温度控制器就是采用专用微处理的多功能调节仪表,它采用开关电源与表面贴装技术(SMT),因而仪表精致小巧,性能可靠。特有的自诊断功能,自整定功能与智能控制功能,使操作者可能通过简单的操作而获得良好的效果。

RKC温控器CD-901中文说明书

RKC温控器CD-901中文说明书

RKC温控器CD-901中文说明书

o

o

o

o- 精品推荐

o

o- 详细信息

o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致

·大屏LED显示 ·温度报警 ·操作、性能与RKC相同

o RKC温控器使用警告

·接线警告：

- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；

- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：

- 为防止仪器损坏或失效，用额定电夺供电；

- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：

- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：

-- 为防止触电或燃烧，严禁触及仪器内部。只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！

·严禁改动仪器：

- 为防止事故或仪器失效，不禁改动仪器。 ·保养：

- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；

- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意

·断电后方可清洁仪器；

·清除显示器上的污渍请用软布或棉纸；

·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述

CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：

热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；

软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；

模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；

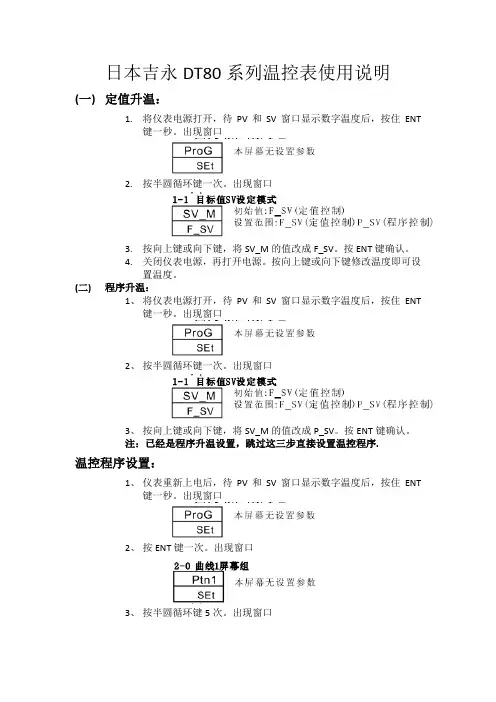

日本吉永DT80系列温控使用说明
