上海耀华K D说明书 The document was prepared on January 2, 2021XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数1第二章安装2一. 仪表前视图和后视图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法7一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 数据记录的贮存六. 打印操作七. 记录的清除操作八. 数据记录的检查操作九. 记忆皮重的输入方法第四章维护保养和注意事项17第五章信息提示18附录19亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 9 0 - D 2+技术参数第一章技术参数1. 型号XK3190-D2＋称重显示器2. 转换原理双积分式A/D3. 输入信号范围0 ～ 30mV4. A/D转换分辨码70万5. 显示6位荧光显示，字高英寸，6个状态指示符6. 分度值1/2/5/10/20/50/100 可选7. 键盘轻触式薄膜开关8. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月9. 大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米 (RS232信号输出)10. 打印接口标准并行输出接口，可连接仪表指定的打印机11. 串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。
（选配）RS232C输出，传输距离约30米；12. 数据贮存可贮存255个车号和皮重、100个货号、512组记录，13. 使用环境电源AC 180 -- 240V 49Hz -- 51Hz使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤90％RH预热时间15分钟保险丝200mA( 1 )X K 3 1 9 0 - D 2+安装联接第二章安装联接一. 仪表前视图和后视图 :1 2 3单位：千克货号车号标定检查4 5 6贮存打印补充打印报表打印输入7 8 9累计打印打印设置预置皮重称重自动日期时间稳定去皮零位 0清除 F1 去皮置零日期时间存皮重开关(图2－1 ) 前视图( 25芯 ) (15芯 ) ( 9芯)打印输出口 RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2 ) 后视图( 2 )X K 3 1 9 0 - D 2+安装联接二. 传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。

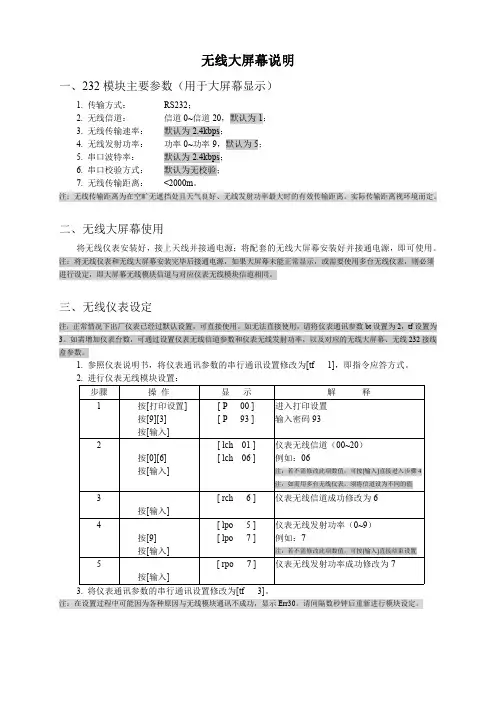

无线大屏幕说明一、232模块主要参数（用于大屏幕显示）1.传输方式：RS232；2.无线信道：信道0~信道20，默认为1；3.无线传输速率：默认为2.4kbps；4.无线发射功率：功率0~功率9，默认为5；5.串口波特率：默认为2.4kbps；6.串口校验方式：默认为无校验；7.无线传输距离：<2000m。
注：无线传输距离为在空旷无遮挡处且天气良好、无线发射功率最大时的有效传输距离。
实际传输距离视环境而定。
二、无线大屏幕使用将无线仪表安装好，接上天线并接通电源；将配套的无线大屏幕安装好并接通电源，即可使用。
注：将无线仪表和无线大屏幕安装完毕后接通电源，如果大屏幕未能正常显示，或需要使用多台无线仪表，则必须进行设定，即大屏幕无线模块信道与对应仪表无线模块信道相同。
三、无线仪表设定注：正常情况下出厂仪表已经过默认设置，可直接使用。
如无法直接使用，请将仪表通讯参数bt设置为2，tf设置为3。
如需增加仪表台数，可通过设置仪表无线信道参数和仪表无线发射功率，以及对应的无线大屏幕、无线232接线盒参数。
1.参照仪表说明书，将仪表通讯参数的串行通讯设置修改为[tf1]，即指令应答方式。
注：在设置过程中可能因为各种原因与无线模块通讯不成功，显示Err30。
请间隔数秒钟后重新进行模块设定。
四、无线大屏幕设定1.用附带的连接线将无线大屏幕的五芯航空插头与电脑串口连接，并接通大屏幕电源；关闭其它无线源。
2.打开RF模块设置工具（从公司网站下载）。
设置好PC机串口参数后，按[打开串口]。
3.按顶栏[检测RF模块]，等待扫描大屏幕无线模块。
4.扫到模块后，按顶栏[读参数]，显示大屏幕无线模块参数。
5.将信道修改为与相配合无线仪表对应的值，其他参数不变，按顶栏[写参数]。
XK3190-A9＋称重显示控制器2008 年01 月版目录第一章技术参数1第二章安装3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法10一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项16第五章信息提示16附录18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度: 3 级,n=30003.模拟部分转换原理Δ－Σ式A/D 输入信号范围-16 mV～18 mV转换速度每秒10 次A/D 转换分辨码100 万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8 个350Ω的传感器或16 个700Ω的传感器传感器的联接方式采用6 线式，长线自动补偿4. 显示7 位LED，7 个状态指示符，3 个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
6. 键盘数字键0～9功能键15 个（其中10 个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环/ RS232 信号传输的数据格式11 位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10 位：1 位起始位、8 位数据位（ASCⅡ编码）、1 位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16 微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K 等宽行打印机；POS58、T58D 等热敏微打。

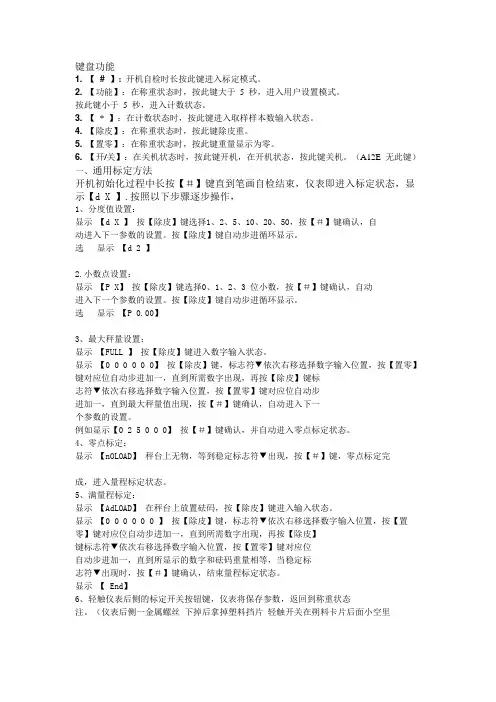

键盘功能1. 【# 】: 开机自检时长按此键进入标定模式。
2. 【功能】：在称重状态时，按此键大于5 秒，进入用户设置模式。
按此键小于5 秒，进入计数状态。
3. 【* 】：在计数状态时，按此键进入取样样本数输入状态。
4. 【除皮】：在称重状态时，按此键除皮重。
5. 【置零】：在称重状态时，按此键重量显示为零。
6. 【开/关】：在关机状态时，按此键开机，在开机状态，按此键关机。
（A12E 无此键）一、通用标定方法开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d X 】.按照以下步骤逐步操作，1、分度值设置：显示【d X 】按【除皮】键选择1、2、5、10、20、50，按【＃】键确认，自动进入下一参数的设置。
按【除皮】键自动步进循环显示。
选显示【d 2 】2.小数点设置：显示【P X】按【除皮】键选择0、1、2、3 位小数，按【＃】键确认，自动进入下一个参数的设置。
按【除皮】键自动步进循环显示。
选显示【P 0.00】3、最大秤量设置：显示【FULL 】按【除皮】键进入数字输入状态。
显示【0 0 0 0 0 0】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【＃】键确认，自动进入下一个参数的设置。
例如显示【0 2 5 0 0 0】按【＃】键确认，并自动进入零点标定状态。
4、零点标定：显示【nOLOAD】秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完成，进入量程标定状态。
5、满量程标定：显示【AdLOAD】在秤台上放置砝码，按【除皮】键进入输入状态。
显示【0 0 0 0 0 0 】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，当稳定标志符▼出现时，按【＃】键确认，结束量程标定状态。
XK3190-DS8 数字式称重显示器第一章技术参数 1 第二章安装 2一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 数据记录的贮存七. 打印操作八.车号选择及字母输入九.报表打印十.查询记录十一.记录的清除操作十二.记忆皮重的输入方法十三. 显示亮度调节十四. 毛净重切换十五. 面板式微打走纸第四章选配件说明18一．概述二．参数设置三．开关量输入输出扩展模块四．以太网扩展模块五．模拟量4-20mA输出扩展模块六．工业MODBUS通讯扩展模块七．无线射频RF通讯扩展模块八．短信SMS /物联网GPRS扩展模块九．物联网WIFI / 以太网扩展模块第五章维护保养和注意事项27 第六章信息提示28附录29第四章维护保养和注意事项18第五章信息提示19 附录 20(V1.10版)在使用仪表前，敬请阅读使用说明书。
第一章技术参数1、型号：XK3190-DS82、数字传感器接口：接口方式：RS485传输距离：≤1000米传输速度：9600 baud信号电源：DC10V，≤400mA接口能力：1~16个数字传感器兼容协议：耀华数字传感器通讯协议支持厂家：中航、广测、本源、博达、锐马、华兰海等支持耀华协议的数字传感器在选购配套的数字传感器时请注意它是否支持耀华协议。
3、显示：7位1英寸超高亮度米字LED显示，10个状态指示符。
4、键盘：数字键0 ~ 9功能键24个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年闰月；不受断电影响。
6、电子铅封：可检测记录仪表打开情况。
7、大屏幕显示接口传输方式串行输出方式，20mA电流环信号传输波特率600 传输距离≤1200米8、串行通讯接口传输方式串口0：RS232/RS485串口1：RS232波特率600/1200/2400/4800/9600/19200/38400可选传输距离RS232 ≤30米；RS485 ≤1200米9、打印接口标准并行输出接口：DS-300、LQ300K＋、KX-P1121、KX-P1131等宽行打印机POS58、T58D等热敏微打；TpuP16微型打印机、LX300+宽行打印机（仅支持英文打印）。
XK3190-DS8 数字式称重显示器第一章技术参数 1 第二章安装 2一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 数据记录的贮存七. 打印操作八.车号选择及字母输入九.报表打印十.查询记录十一.记录的清除操作十二.记忆皮重的输入方法十三. 显示亮度调节十四. 毛净重切换十五. 面板式微打走纸第四章选配件说明18一．概述二．参数设置三．开关量输入输出扩展模块四．以太网扩展模块五．模拟量4-20mA输出扩展模块六．工业MODBUS通讯扩展模块七．无线射频RF通讯扩展模块八．短信SMS /物联网GPRS扩展模块九．物联网WIFI / 以太网扩展模块第五章维护保养和注意事项27 第六章信息提示28附录29第四章维护保养和注意事项18第五章信息提示19 附录 20(V1.10版)在使用仪表前，敬请阅读使用说明书。
第一章技术参数1、型号：XK3190-DS82、数字传感器接口：接口方式：RS485传输距离：≤1000米传输速度：9600 baud信号电源：DC10V，≤400mA接口能力：1~16个数字传感器兼容协议：耀华数字传感器通讯协议支持厂家：中航、广测、本源、博达、锐马、华兰海等支持耀华协议的数字传感器在选购配套的数字传感器时请注意它是否支持耀华协议。
3、显示：7位1英寸超高亮度米字LED显示，10个状态指示符。
4、键盘：数字键0 ~ 9功能键24个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年闰月；不受断电影响。
6、电子铅封：可检测记录仪表打开情况。
7、大屏幕显示接口传输方式串行输出方式，20mA电流环信号传输波特率600 传输距离≤1200米8、串行通讯接口传输方式串口0：RS232/RS485串口1：RS232波特率600/1200/2400/4800/9600/19200/38400可选传输距离RS232 ≤30米；RS485 ≤1200米9、打印接口标准并行输出接口：DS-300、LQ300K＋、KX-P1121、KX-P1131等宽行打印机POS58、T58D等热敏微打；TpuP16微型打印机、LX300+宽行打印机（仅支持英文打印）。
面板式微打：①.点阵式（每行96点），采用M-150Ⅱ机头。
②.打印用纸：普通白纸，纸宽44.5±0.5mm，厚0.07mm。
10、数据贮存可贮存1023组车号皮重，255种货号，可贮存4096组称重记录。
11、使用环境交流电源AC 220V（-15% ~ +10%）50Hz（±2%）直流电源采用外置12V/7Ah蓄电池供电使用温度－10℃~ 40℃; 储运温度-25℃~ 55℃相对湿度≤85%RH预热时间≤30分钟保险丝0.5A12、外型（mm）320×217×18313、自重约2.5 公斤第二章安装联接一.DS8前功能示意图和后功能示意图:(图2－1 ) 前功能示意图(图2－2 ) 后功能示意图二、数字传感器与仪表的连接：XK3190-DS8是数字式称重显示器，所以只能配接数字式传感器，为了叙述方便，以下简称传感器。
1、传感器的连接采用9芯D 型插头座。
图2-3标注了各引脚的意义。
2、XK3190-DS8的传感器接口采用全双工RS485方式。
表2-1-1 数字传感器接线说明三. 打印机与仪表的连接1、打印机接口采用标准的并行输出, 接插件采用25芯D 型插头座, 其各引脚的定义见图2-4。
(图2-4 ) 打印机接口信号2、打印须知：▲！打印功能必须在设置后，方可投入正常使用。
▲！仪表打印端口输出引线与打印机联接必须准确无误，须使用专用的打印联接线。
倘若联接错误，将损坏仪表输出端口或打印机输入端口，甚至损坏仪表和打印机。
▲！在使用打印机时，必须先将联接线准确联接，再接通仪表电源，最后开启打印机电源；结束使用时，必须先关闭打印机电源，再切断仪表电源，最后取下联接线。
倘若顺序颠倒，可能损坏仪表和打印机。
敬请注意！再注意！！ ▲！由于打印机品种繁多，性能不完全相同，与仪表兼容性不一，敬请选用推荐型号的打印机。
▲！打印机必须可靠接地！否则可能干扰仪表的正常使用，甚至损坏仪表和打印机。
仪表端引脚定义数字传感器端接线定义 …… 对应线色 引脚号 定义接线方法 中航 广测 本原、博达 2 信号发送负（－T ） 接信号接收负（－R ） 棕色 白色 白色 4 信号发送正（＋T ） 接信号接收正（＋R ） 黄色 绿色 绿色 3 信号接收负（－R ） 接信号发送负（－T ） 白色 黄色 浅黄或棕色 5 信号接收正（＋R ） 接信号发送正（＋T ） 蓝色 蓝色 蓝色 6电源正（＋V ） 接电源正（＋V ） 红色 红色 红色 9 电源负（－V ） 接电源负（－V ） 黑色 黑色 黑色 1 屏蔽 接屏蔽线 ―― ―― ―― 屏蔽-T-R+T+R+V-V四. 大屏幕与仪表的连接使用▲ ！仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配套的专用联接线。
1.大屏幕显示接口采用15芯D型插头座( 与串行通讯口共用一只插座) , 其引脚意义见图(2-5) 中9、10脚。
2.大屏幕信号为电流环或RS232信号，以二进制码串行输出，波特率为600 。
每一帧数据有11位，1个起始位(0)、8个数据位(低位在前)、1个标志位、1个停止位(1)。
3. 每隔100ms发送一组数据，每组数据包含3帧数据, 其意义见图（2－6）。
第一帧数据：标志位为0X : D0、D1、D2 -- 为小数点位置( 0～4 )Y : D3 — 为重量符号( 1－负、0－正)D4 — 备用G 18～G16：为重量（净重）数据第二帧数据：标志位为0G15～G8：为重量（净重）数据第三帧数据：标志位为1G7～G0 ：为重量数据G0～G18：由低到高构成重量（净重）的19位二进制码五. 串行通讯接口与仪表的联接和使用▲！通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。
▲！进行计算机通讯须具备必要的计算机技术和程序编制能力，须由专业技术人员参与或指导。
非专业人员请不要随意联接。
XK3190－DS8仪表同时具有RS232和RS485两种串行通讯接口，可与计算机进行通讯。
具体引脚定义如下：1．通讯接口采用15芯D型插头座(与大屏幕共用)，其引脚定义见图2－5－2。
RS232C0使用6、7、8脚，RS485使用1、2、8脚，为串口0；RS232C1使用3、4、5脚，为串口1。
其中RS232C0与RS485在使用连续方式时可同时使用，使用命令方式时只能使用RS232C0或RS485其中一种接口。
2．连续发送方式及指令应答方式的所有数据均为ASCII码，每组数据由10位组成，第1位为起始位，第10位为停止位，中间8位为数据位。
通讯方式分为：(1). 连续发送方式:所传送的数据为仪表的当前称量(毛重或净重)。
每帧数据由12组数据组成。
格式如下：第X字节内容及注解1 02(XON) 开始2 +或- 符号位3 称量数据高位：称量数据：：称量数据：8 称量数据低位9 小数点位数从右到左（0～4）10 异或校验高四位11 异或校验低四位12 03(X0FF) 结束异或＝2⊕3⊕……8⊕9(2). 指令应答方式:仪表按上位机所发送的指令，输出相应的数据，上位机每发一次指令，仪表就相应地输出一帧数据。
a. 上位机发送指令：第X字节内容及注解1 02(XON) 开始2 A～Z 地址编号3 A～D 命令A：握手命令B：读毛重命令C：读皮重命令D：读净重4 异或校验高四位5 异或校验低四位6 03(X0FF) 结束异或＝2⊕3上位机发送命令示例（设仪表通讯地址为01）：命令类别命令含义上位机发送命令（十六进制）A命令握手02 41 41 30 30 03B命令读毛重02 41 42 30 33 03C命令读皮重02 41 43 30 32 03D命令读净重02 41 44 30 35 03b. 仪表输出内容：第X字节内容及注解1 02(XON) 开始2 A～Z 地址编号3 A～E 命令A：握手命令B：送毛重命令C：送皮重命令D：送净重4 按命令内容输出相应数据：按命令内容输出相应数据n-1 按命令内容输出相应数据n 按命令内容输出相应数据n+1 异或校验高四位n+2 异或校验低四位n+3 03(X0FF) 结束异或＝2⊕3⊕……( n-1 )⊕n仪表输出时4～n的内容如下：命令A 无数据每帧由6组数据组成命令B 为毛重，格式：每帧由14组数据组成a：符号(+或-)b：毛重值( 6位）：(自高到低)gh：小数点从右到左( 0～4）命令C 为皮重，格式：每帧由14组数据组成a：符号(+或-)b：皮重值( 6位）：(自高到低)gh：小数点从右到左( 0～4）命令D 为净重，格式：每帧由14组数据组成a：符号(+或-)b：净重值( 6位）：(自高到低)gh：小数点从右到左( 0～4）注1：异或校验高、低4位的确定：异或和高、低4位如果小于、等于9，则加上30h，成为ASCII码数字发送，例如：异或校验高4位为6，加30h后，为36h即ASCII码的6 发送；异或和高、低4位如果大于9，则加上37h，成为ASCII码字母发送，例如：异或校验高4位为B，加37h后，为42h即ASCII码的B发送。
4. 仪表通讯参数的设置：(1). 通讯参数通讯参数由通讯地址、波特率、通讯方式三组参数组成。
分为串口0和串口1两组通讯参数。
(2). 通讯参数设置步骤：步骤操作显示注解1 按[参数设置] 在称重显示状态下2 按[9][8]按[输入][ P 00 ][ P 98 ]设置密码(98或99)98--串口0通讯参数设置99--串口1通讯参数设置例如：983 按[1]按[输入] [ ADR0 ** ][ ADR0 01]ADR0为串口0，ADR1为串口1通讯地址( 01～26 )例如：14按[1]按[输入][ BT0 * ][ BT0 1]BT0为串口0，BT1为串口1串行通讯的波特率( 0～6 ) 分别表示波特率为：600、1200、2400、4800、9600、19200、38400例如：15 按[0]按[输入] [ TF0 * ][ TF0 0 ]TF0为串口0，TF1为串口1串行通讯方式:0--连续发送方式(毛重)1--指令应答方式2--老D2+连续通讯格式(净重)，每帧8个字节3--新D2+连续通讯格式(净重)，每帧9个字节4--老D2+连续通讯格式(毛重)，每帧8个字节5--新D2+连续通讯格式(毛重)，每帧9个字节6--特殊连续通讯格式17--特殊连续通讯格式2（见注2）例如：06 称重状态通讯参数设置结束注2：老D2+连续通讯格式，数据以ASCⅡ码方式输出，每帧8个字节（包括小数点）。
