温控器说明书尊敬的用户：感谢您选择使用我们的温控器产品。
为了确保您能正确并方便地使用该产品，我们特别为您撰写了以下说明书。
请在使用前仔细阅读本说明书，并按照操作指南正确操作。
一、产品概述我们的温控器是一款先进的智能控制设备，可实现对温度的精确控制和调节。
采用先进的技术，具备稳定可靠、操作简便的特点。
二、产品特性1. 温度调节范围广泛：本温控器支持调节范围为-10°C至80°C，满足不同环境下的温控需求。
2. 精确度高：采用高精度传感器，温度控制精度可达到±0.5°C，确保温度稳定性。
3. 显示直观：液晶显示屏可直观显示当前温度、设定温度以及相关操作信息。
4. 多种工作模式：支持手动模式和自动模式切换，可根据实际需求进行选择。
5. 时钟功能：具备定时启动和关闭功能，提供更加便利的使用体验。
6. 报警功能：当温度达到设定的上下限值时，温控器会发出警报提醒，确保温度安全。
三、安装步骤1. 请将温控器正确安装在所需控制的设备上，并确保电源连接正常。
2. 打开电源开关，温控器将自动进入工作状态。
3. 根据实际需求，设置温度范围、工作模式以及定时功能。
四、功能操作1. 温度调节：通过旋转控制按钮可以调节设定温度，逆时针旋转降低温度，顺时针旋转提高温度。
2. 工作模式切换：通过长按控制按钮，可实现手动模式和自动模式间的切换。
3. 定时功能设置：按下定时设置键，并依照提示进行相应设置，可以实现定时启动和关闭功能。
五、注意事项1. 请确保温控器的安装牢固，避免受到外力的振动或碰撞。
2. 请勿将温控器接触到水、油等液体，以免损坏设备。
3. 在进行温度调节时，请根据实际需求适度调整，避免过度升温或过度降温。
4. 请勿在高温或湿度较大的环境中使用温控器，以免影响性能和寿命。
5. 请勿随意拆卸温控器，否则会造成设备损坏或安全隐患。
六、故障排除1. 温控器无法启动：请检查电源是否接通，电源线是否连接正常。

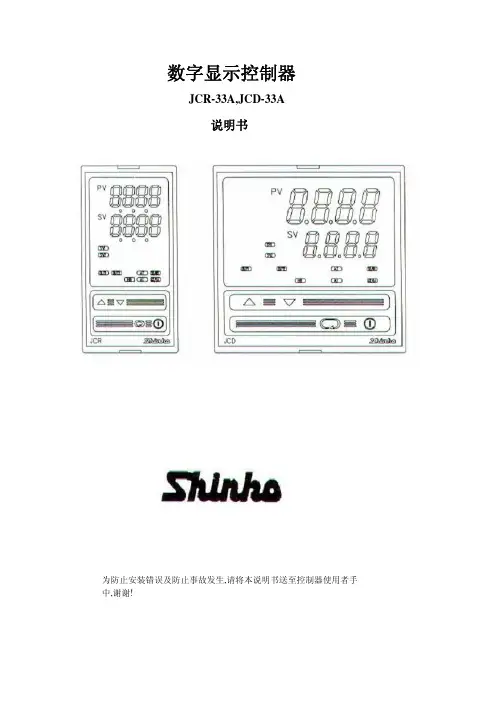

数字显示控制器JCR-33A,JCD-33A说明书为防止安装错误及防止事故发生,请将本说明书送至控制器使用者手中,谢谢!前言感谢使用本公司产品微电脑温度控制器［JCD-33A,或JCR-33A］本说明书是针对［JCD-33A,或JCR-33A］之设置方法,功能,操作方法等，予以说明，希望能详加阅读，充分理解后,使用本控制器。
为防止安装错误及防止事故发生，请将本说明书送至控制器使用者手中，谢谢！注意●本控制器应按说明书指定的规范使用。
若在规范外操作，将可能导致火灾或控制器故障，请注意。
●本控制器说明书内所记载的注意及警告事项，请严格遵守。
若未遵守其注意及警告事项，可能导致重大伤害事故，请注意。
●控制器需要定期维护。
●本说明书记载的内容，可能会有变更。
●本说明书尽可能予以周全叙述，如有不详或错误，尽请见谅，并予告知。
●为防止触电或出现故障，通电中请勿触及配线端子。
●如清洁本仪表，或锁紧端子时，请确认关闭控制器电源。
●本控制器如有污染，请用柔软干布擦拭干净。
不能使用香蕉水等浸渍类液体擦拭，因会导致本仪表变色及变形。
●显示器表面部分请勿以硬物刮敲。
●本控制器外壳使用耐燃性树脂制成，请勿将其安装在容易燃烧的物品附近，也不要在容易燃烧的物品上直接安装或与其接触。
●PID自整定（AT）请在试运行时执行。
目次1.型号1.1型号的说明1.2额定输入1.3型号铭牌的表示方法2各部位名称和功能3安装到控制屏3.1场地的选定3.2外形尺寸图3.3控制屏开孔图3.4CT（电流互感器）外形尺寸图3.5安装4.配线4.1端子配置图4.2配线例5.设定5.1设定流程图5.2主设定模式主设定1（SV1）主设定2（SV2）5.3基本参数设定模式自整定（AT）或自动复位（Auto Reset）设定OUT1比例带设定OUT2冷却侧比例带设定积分时间设定微分时间设定ARW设定OUT1比例周期设定OUT2冷却侧比例周期设定温度报警1（A1）设定温度报警2（A2）设定HB（加热器断线报警）设定LA（回路异常报警）时间设定LA（回路异常报警）动作幅度设定5.4辅助功能设定模式1设定值锁定选择（SV）主设定值上限设定（SV）主设定值下限设定传感器校正设定通信协议选择仪表编号设定通信速度选择奇偶校选择停止位选择5.5辅助功能设定模式2传感器选择刻度范围上限值设定刻度范围下限值设定小数点位置选择PV滤波时间常数设定（OUT1）输出上限设定（OUT1）输出下限设定（OUT1）输出ON/OFF动作间距设定（OUT2）冷却侧动作模式选择（OUT2）冷却侧输出上限设定（OUT2）冷却侧输出下限设定重叠区/死区设定（OUT2）冷却侧输出ON/OFF动作间距设定温度报警1（A1）动作方式选择温度报警2（A2）动作方式选择温度报警1（A1）常开/常闭选择温度报警2（A2）常开/常闭选择温度报警1（A1）动作间距设定温度报警2（A2）动作间距设定温度报警1（A1）动作延迟时间设定温度报警2（A2）动作延迟时间设定正/逆动作选择AT偏差设定SVTC偏置设定SV2显示选择输入异常时输出状态选择“OUT/OFF键”功能选择5.6控制输出“OFF”功能5.7自动/手动控制功能5.8输出操作量显示6.运行7.动作说明7.1 OUT1动作图7.2加热器断线报警动作图【特选功能：W】7.3 OUT1 ON/OFF动作图7.4 OUT2（加热/冷却控制）动作图【特选功能：D□】 7.5温度报警1，2（A1，A2）动作图7.6 SV1/SV2外部切换动作图8.控制动作说明8.1 PID说明8.2控制器的PID自整定8.3自动复位（余差校正）9.1标准规格9.2特选功能规格10.寻找和排除故障10.1显示部分10.2“键操作”部分 10.3控制输出部分11.显示符号一览表1.1型号的说明在下划线的上面,请依需求填入“型号”、“控制输出”、“输入”、“特选功能”等字符。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
日本神港JC□-33A系列数显调节仪
一、产品描述
JC□-33A系列控制器是日本神港（Shinko）生产的一款高精度、低价格的数字显示控制器/调节器。
二、广泛应用
橡塑、纺织、食品加工、电线电缆、汽车和金属热处理、石化、造纸、电厂、冶金、轻工、科研等领域等行业的温度、湿度、压力、液位等参数的调节控制；
可以热电偶K、热电阻pt100、电流DC4-20mA、电压DC1-5V等多种方式输入。
三、产品特点
1、多功能，低价位；
2、采用先进的加热冷却控制；控制方式灵活；自整定PID、PI、PD、P、ON/OFF；
3、2组报警，可设定多种不同的报警方式；
4、可以热电偶、热电阻、DC4-20mA、DC1-5V等多种方式输入；
5、精度高，优于0.2%；采样周期短，0.25s；
6、自带两组设定值，可通过外部给定信号进行切换；
7、可追加功能多：可提供24V直流电源，可设定加热器断线报警和回路异常，可设定串行数字通信功能等。
四、日本shinko神港温控器JC系列简易选型表
注：更多相关产品、各行业温度控制系统解决方案详情、资料下载>>>>>>>>请进入普旭官网：
>>>>>>>>咨询热线：400-000-3990。
日本神港JC-33A系列通用控制器操作说明书日本神港（SHINKO）株式会社拥有五十余年温度控制的丰富经验，在工业控制仪表领域以其独特的科研与开发为先导，推出了JC-33A系列通用型通用控制仪表，它采用了最先进的加热冷却双PID算法，无超调，无欠调，输入用户自由组态，双设定值，手自动功能，通讯功能，回路断线报警，JC系列仪表已通过ISO9001质量认证，广泛应用于橡胶，实验仪器，空调，纺织，汽车，食品，电缆电线等工业的温度，湿度，压力，液位元等控制。
（1）PV测量值显示 （9）TX/RX通讯指示红色LED显示实际测量值 当处于通讯状态时，黄色LED亮（2）SV设定值显示 （10）A1报警1指示 绿色LED显示实际设定值或手动输出值 当报警1动作时，红色LED亮（3）设定值1指示 （11）A2/L2报警指示当使用设定值1时，绿色LED亮 当报警2动作或回路断线时，（4）设定值2显示 红色LED亮当使用设定值2时，黄色LED亮 （12）增加键（5）输出1指示 按此键增加数值当输出1工作时，绿色LED亮 （13）减少键（6）输出2指示 按此键减少数值当输出2工作时，黄色LED亮 （14）方式键（7）HB加热器断线报警 按此键并配合其它键使用可进入各级菜单当发生加热器断线或传感器断线时， （15）OUT/OFF键红色LED亮 按此键一秒钟可关闭仪表输出 ；（8）AT自整定指示 按三秒钟可输出百分比当处于自整定状态时，黄色LED亮（1） 仪表选型JC □- □ 3 A- □/ M, □JC SERIES D JCD （W96×H96×D100mm ） R JCR （W48×H96×D100mm ） 尺寸 SJCS （W48×H48×D100mm ） 1适用于JCD ，JCR 机种 序 号 2仅适用于JCS-23-A □/□机种 控制动作 3PID 控制（控制方式可以选择） 警报1（A1） A多种动作系统（动作方式可选择） RRelay 继电器接点，1a 1b (JCS:1a) SDC 电压输出（驱动SSR 用）：12+20V 控制输出（O U T ） ADC 电流输出：4～20mA M多种范围输入系统（输入种类热电偶、电阻体可选择） ADC 电流输入：0～20mA ，4～20mA （JCS 可于M 入力中选择此入力） 入 力 V DC 电压输入：0～1V ，0～10V ，1～5V（JCS 可于M 入力中选择0～1V ）A2 警报2（A2）（动作方式可选择） W(5A)等级：5A W(10A)等级：10AW(20A)等级：20AW(50A)加热器 断线警报 等级：50A DR Relay 继电器接点：1aDS DC 电压输出（驱动SSR 用）： 12+20V 最大40mA DA 控制输出 加热、 冷却控制 （JCS 无）DC 电流输出：4～20mA 负荷电阻：最大550ΩC5 串行通信 RS-485LA 回路断线警报SM 设定值记忆外部切换功能（仅JCS 为附加特殊功能）BK 黑色IP 防尘·防滴（IP54）特殊功能（需指定） TC 外壳接线端子防护<注>：特殊功能并非每一机种均可指定采用，请参照各别机种详细目录。

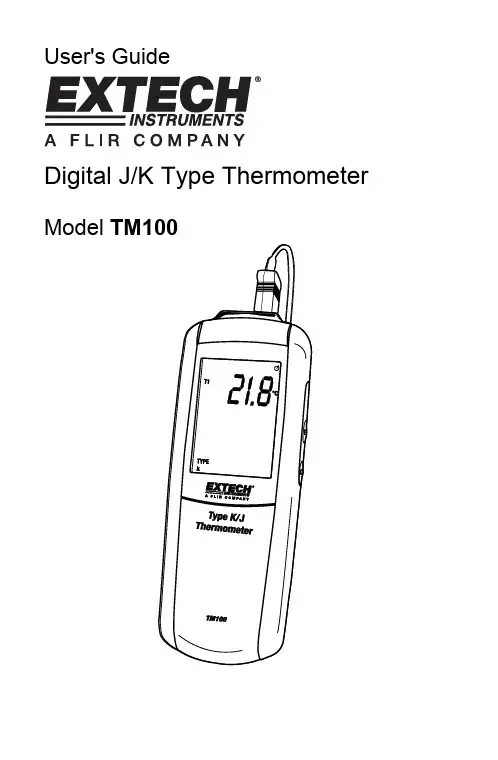

User's GuideDigital J/K Type Thermometer Model TM100IntroductionCongratulations on your purchase of the Extech TM100 Digital Thermometer with K/J single-type input. This meter is shipped fully tested and calibrated and, with proper use, will provide years of reliable service.SafetyTo prevent personal injury or meter damage, use the meter only as specified in this guideMeter DescriptionMeter1. Thermocouple input connector2. Function buttons (Power, Enter, C-F-K)3. Function buttons (Hold, MAX/MIN, Set)4. LCD display5. Battery compartmentDisplay1. Setup2. Offset option3. Hold mode4. Auto power off5. Upper display T1 reading6. Temperature units7. Lower display (max, min,avg, offset value of T1)8. Max, Min and Average9. Time display10. K/J type thermocouple11. Low BatteryOperationConnecting thermocouples1. This meter accepts any K/J-type thermocouple with spade lugs (sub-miniature typewith one spade wider than the other).2. Plug the thermocouple into the meter's thermocouple input jack.Measuring1.thermometer will display the first temperature reading (upper display).C-F-K button to select the desired temperature unit of measure. Athe2. Pressdisplay icon will reflect the selection.3. Contact the object to be measured with the probe. Read the measured temperaturein the display.Note: If the display indicates “OL” the temperature is outside the measurementrange. The display shows "- - - -" when a thermocouple is not connected.MAX/MIN/AVG modePress MAX/MIN to capture and step through the maximum (MAX), minimum (MIN) and average (AVG) temperature values. These values will be shown in the lower display with an elapsed time reference below (hrs:mins , mins:sec).1. Press MAX/MIN to enter this mode.2. Press MAX/MIN to step through maximum, minimum and average readings.3. Press MAX/MIN for 3 seconds to return to normal mode.Data HoldPress the HOLD button to freeze the reading in the display. HOLD will appear at the top right of the display. Press the HOLD button again to return to normal operation mode. BacklightPress SETUP button to turn backlight off/on.Setup optionThe setup option is used to change the thermocouple type, to turn the sleep mode off/on and to adjust the thermocouple offset.Note: In the setup mode, the upper display shows menu items and lower display shows settings.SET button for 3 seconds to enter or exit setup. When the thermometer1. Presstheis in Setup mode, the display shows SETUP.Set Type J or K thermocouple1. Press ▲ or ▼to scroll to the “TYPE” setting (shown bottom left).2. Press ENTER to choose the option.3. Press ▼ to toggle between J and K.4. Press the SET button for 3 seconds to save the setting and return to normal mode.Set Sleep/Non-sleep modeThe thermometer enters sleep mode by default. The meter will automatically shut off after 20 minutes if no button press occurs for 20 minutes. When the thermometer is in Setup mode, the display shows SETUP.1. Press▲ or ▼to scroll to the “SLP” setting.ENTER to chose the option “On” or “OFF” will appear in the display.2. Press▼ to select on or off..3. Press4. PressENTER to store the new setting in memory.SET button for 3 seconds to return to normal mode.5. PressSet OffsetUse the offset option in Setup (T1menu item) to adjust the thermometer’s readings to compensate for known temperature offset at a specific temperature. The allowableadjustment range is ± 5.0°C or ± 9.0 °F.1. Plug the thermocouple into the input connector.2. Place the thermocouple into the known, stable temperature environment (such as aice bath or dry well calibrator). Allow the reading to stabilize.3. Press▲ or ▼to scroll to the “T1” option and press ENTER.4. Change the offset temperature reading (upper display) by pressing ▼until itreaches the desired temperature.SET button for 3 seconds to return to normal mode.5. PressReplacing the Batteries1. Turn off the thermometer.2. Loosen the screw and remove the battery door.3. Replace the AAA batteries.4. Replace the battery door and tighten the screw.Support line (781) 890-7440 TechnicalSupport:Extension200;E-mail:******************Repair&Returns:Extension210;E-mail:*****************Product specifications subject to change without notice For the latest version of this User Guide, Software updates, and other up-to-the-minute product information, visit our website: Extech Instruments Corporation, 285 Bear Hill Road, Waltham, MA 02451 SpecificationsTemperature Range:K type thermocouples-200°C to 1372°C (-328°F to 2501°F) J type thermocouples-210°C to 1100°C (-346°F to 2012°F) Temperature accuracy:T1 Above –100 0C (-148 0F)± [0.15%rgd+1°C (1.8°F)] T1 Below –100 0C (-148 0F)± [0.5%rgd+2°C (3.6°F)] Display Resolution:0.1°C /°F /°K <1000, 1°C /°F /°K >1000 Battery: “AAA “1.5V×3Operating Temperature:0°C to +50°C (40°F to +122°F) Storage Temperature:−10°C to +50°C (14°F to +122°F) Dimensions:8.7 x 2.5 x 1.1” (220 x 63 x 28mm) Weight:7oz (200g) WarrantyEXTECH INSTRUMENTS CORPORATION (A FLIR COMPANY) warrants this instrument to be free of defects in parts and workmanship for one year from date of shipment (a six month limited warranty applies to sensors and cables). If it should become necessary to return the instrument for service during or beyond the warranty period, contact the Customer Service Department at (781) 890-7440 ext. 210 for authorization or visit our website for contact information. A Return Authorization (RA) number must be issued before any product is returned to Extech. The sender is responsible for shipping charges, freight, insurance and proper packaging to prevent damage in transit. This warranty does not apply to defects resulting from action of the user such as misuse, improper wiring, operation outside of specification, improper maintenance or repair, or unauthorized modification. Extech specifically disclaims any implied warranties or merchantability or fitness for a specific purpose and will not be liable for any direct, indirect, incidental or consequential damages. Extech's total liability is limited to repair or replacement of the product. The warranty set forth above is inclusive and no other warranty, whether written or oral, is expressed or implied.Calibration and Repair ServicesExtech offers repair and calibration services for the products we sell. Extech also provides NIST certification for most products. Call the Customer Care Department for information on calibration services available for this product. Extech recommends that annual calibrations be performed to verify meter performance and accuracy.Copyright © 2009 Extech Instruments Corporation (a FLIR company)All rights reserved including the right of reproduction in whole or in part in any form.。
温度控制器说明书温度控制器说明书1. 简介温度控制器（Temperature Controller）是一种用于测量和控制温度的设备。
它广泛应用于工业、科研、农业等领域，用于保持恒定的温度环境以满足特定的需求。
本说明书将介绍温度控制器的基本使用方法和注意事项。
2. 功能特点- 温度测量：温度控制器可以精确测量环境或物体的温度，并实时显示在屏幕上。
- 温度设定：用户可以通过温度控制器设置所需的温度值。
- 温度控制：温度控制器可以根据用户设定的温度值自动控制加热或制冷设备，以保持温度稳定。
- 报警功能：当温度超过或低于设定的阈值时，温度控制器会发出警报以提醒用户。
- 数据记录：温度控制器可以记录温度数据，并提供导出或打印功能。
3. 使用方法3.1 连接将温度探头插入温度控制器的探头接口，并确保连接牢固。
3.2 开机按下温度控制器的电源按钮，待显示屏上出现启动画面后，即表示温度控制器已成功开机。
3.3 设定温度使用温度控制器上的设定按钮或旋钮，调整显示屏上的温度数值，以设定所需的目标温度。
3.4 启动控制在设定好目标温度后，按下温度控制器上的启动按钮，控制器将开始控制加热或制冷设备以维持目标温度。
3.5 报警功能如果温度超过或低于设定的阈值，温度控制器将发出警报声。
在警报触发时，及时采取相应措施以避免温度波动过大。
4. 注意事项- 请勿在温度控制器受潮或温度较高的环境中使用，以免损坏设备。
- 在使用过程中请注意安全，避免触摸温度探头以免烫伤。
- 调节温度时，请逐步调整，避免温度波动过大。
- 定期校准温度控制器以确保测量的准确性和稳定性。
- 在长时间不使用温度控制器时，请断开电源并存放在干燥通风的地方。
5. 维护和保养- 温度探头需要定期清洁和校准，以保证测量的准确性。
- 定期检查温度控制器的电源线和连接线是否损坏。
- 如有任何故障或异常情况，请及时联系售后服务。
6. 常见问题解答问：温度控制器无法开机怎么办？答：请检查电源线是否连接正常，并确保电源插座有电。

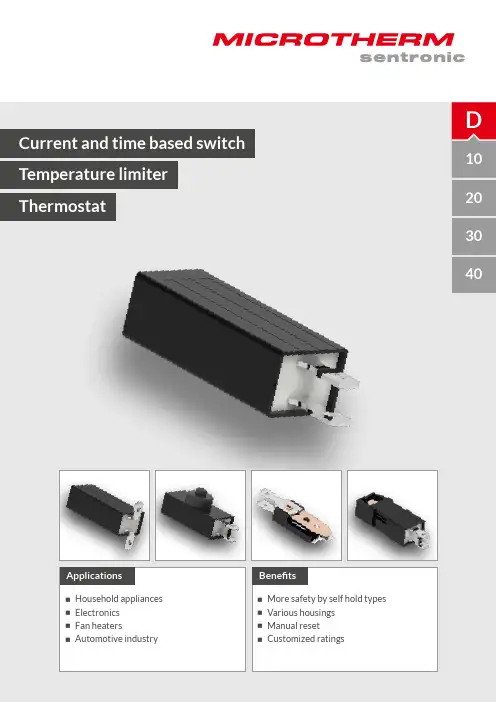

J Household appliances J Electronics J Fan heatersJ Automotive industry ApplicationsJ More safety by self hold types J Various housings J Manual resetJ Customized ratingsBenefitsSeries D switches are based on a complex system consisting of a contact spring unit and a thermo-bimetal snap-disc . When heating up to the fixed switching point, the contact opens and thus interrupts the power circuit.They are very flexible to use: Due to the different types of reset and the adjustable current sensitivity for quick shutdowns, the D switches offer high quality solutions , especially in very specific safety concepts.Temperature switch with an automatic reset D10: After a certain cooling phase (temp. hysteresis) the contact switches back automatically.Temperature limiter with manual reset D20: After opening the contacts and the subsequent cooling the contacts remain open until a manual reset is performed on the reset pin.Temperature switch with electr. self-hold D30 (230V) / D40 (120V): After opening the contacts the switch is heated by a parallel connected resistor and thus kept open. The automatic reset is only performed through a mains disconnection, or off-switching of the device in which the temperature switch is installed.For special applications version P is available with a very low self heating rate.Manual reset: The maximum operating force must not exceed 6 N. The control should not be reset before the starting conditionsare reached, meaning there should be a satisfactory cooling down time! Technical data on request.with housingFor current-time based types (execution D, J, K, L, M, P, R, V) the following information must be provided:in Amps at which the switch must not respond.in Amps at which the switch must respond and the response time tAmbient temperatures which could be experienced both in normal operation and in switching conditions.P types have terminals of CuFe2P materialD series switches are also available with lead wires in combination withinsulating shrink sleeves.Technical data on request.Current vs. response timeTest conditions:Measurement in air flow and lead wires of 1.5 mm 2.TCO variations for current-time based applications.Ordering exampleMarkingcurrent I 0 [A]r e s p o n s e t i m e t 0 [S ]D 10Vcurrent I 0 [A]D10V type and execution E country (D=Germany)12005response temperature (120°C), tolerance (± 5°C)047date of manufacture (May 2017)D12D type and execution H country (H=China)--123customized type with drawing number 047customized type with drawing number10/2021-Technical subject to change without noticeT äschenwaldstraße 3 75181 Pforzheim DeutschlandTel.: +49 7231 787-0 Fax: +49 7231 787-155******************www.microtherm.deMicrotherm GmbHD, J, K, L M, P , R, V51015051015202530。
