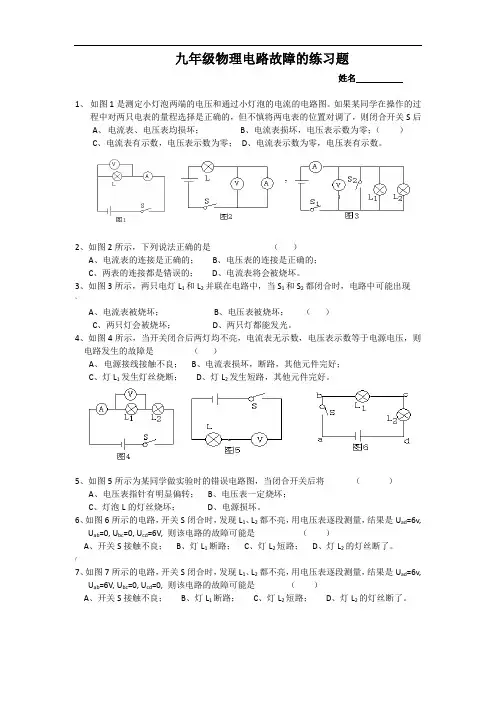

九年级物理专题练习—电路故障
1．在如图3所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小。若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是(
)
图3
A．一定是灯L断路
B．一定是电阻R断路
C．可能是灯L短路
D．可能是电阻R短路
2．在如图4所示的电路中，闭合开关S，电路正常工作，一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上。现将一完好的电压表并联在灯L两端(
)
图4
A．若电压表有示数，则一定是灯L断路
B．若电压表有示数，则可能是电阻R短路
C．若电压表无示数，则一定是灯L短路
D．若电压表无示数，则一定是电阻R断路
3．上海市第二十七届“大同中学杯”物理竞赛甲、乙、丙三只灯泡，按如图5所示连接时恰好都能正常发光。当甲灯由于接触不良而熄灭时，则以下可能发生的是(
)
图5
A．乙、丙灯立即变得更亮
B．乙灯烧毁，丙灯不亮
C．丙灯烧毁，乙灯不亮
D．乙灯变得更暗，丙灯变得更亮
4．在如图6所示的电路中，电源电压保持不变。当开关S闭合后，三个电表示数均未发生变化。若电路中故障只可能发生在电阻R1、R2处，则下列关于电路故障的判断，正确的是(
)
图6
A．电阻R1一定存在断路故障
B．电阻R2一定存在断路故障
C．电阻R1可能存在短路故障
D．电阻R2可能存在短路故障
5．在如图7所示的电路中，电源电压保持不变，闭合开关S，灯L正常发光。过了一会儿，灯L熄灭，三只电表示数均有变化，但其中一只电表与其他两只电表的指针偏转方向相反。若电路中的故障只有一处，且只发生在灯泡L或电阻R上，则下列判断正确的是(
)
图7
A．一定是电阻R断路
B．一定是灯L断路
C．可能是电阻R短路
D．可能是灯L短路
6．如图8所示电路，电源电压不变，闭合开关S，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是( )
图8
A．电阻R1短路，电压表的示数变大
B．电阻R1断路，电流表的示数变大
C．滑动变阻器短路，电压表的示数变小
D．滑动变阻器断路，电压表的示数变小
7．在如图9所示的电路中，由于电阻发生故障，电压表和电流表的读数都增大了，则肯定出现了下列哪种故障(
)
图9
A．R1断路 B．R1短路
C．R3短路 D．R2短路
8．如图10所示是“用变阻器改变灯泡亮度”的实验电路，闭合开关后灯泡不亮，已经确定故障是灯泡断路或短路，下列判断灯泡故障的方法中可行的(
)
图10
A．把电流表接在a、c两点间，滑动变阻器滑片移到最左端，闭合开关S
B．把电流表接在b、d两点间，滑动变阻器滑片移到最右端，闭合开关S
C．把电流表接在b、c两点间，滑动变阻器滑片移到最右端，断开开关S
D．把电流表接在b、d两点间，滑动变阻器滑片移到最左端，断开开关S
9．如图11所示的电路中，由于某一电阻发生断路或短路，使A灯变暗，B灯变亮，则故障可能是( )
图11
A．R1短路 B．R2短路
C．R3断路 D．R4断路
10．在图12所示的电路中，电源电压不变，灯L3的阻值为10 Ω。当闭合开关S后，电流表的示数为1 A，电压表的示数为2 V，过一段时间后，电压表的示数变为6 V。若不考虑温度对灯丝电阻的影响，则造成电压表示数变化的原因是________________________，此时，电流表的示数将变为______。
图12
11．如图13所示电路中，当开关S闭合后，灯泡L1和L2都不发光，若已经确定故障是其中某个灯泡断路，在不允许拆开电路的情况下，请你将一只电压表或一条导线接入电路中的a、b、c、d、e任意两点间，对故障进行分析判断，请把方法和判断结果填入下表中。
图13
选用器材 方法(接在何处、开关开闭情况) 现象与结论
导线
电压表
答案
1．B 2．A 3．B 4．B 5．D 6．C 7．C 8．C 9．C
10．灯L3短路(或灯L2断路) 1.8 A(或0.6 A)
11．如下表所示
选用
器材 方法(接在何处、
开关开闭情况) 现象与结论
导线 将导线并联在b、c间 如果灯L1发光，则灯L2断路；如果灯L1不发光，则灯L1断路
电压
表 把电压表并联在b、c间 如果电压表有示数，则灯L2断路；如果电压表没有示数，则灯L1断路
