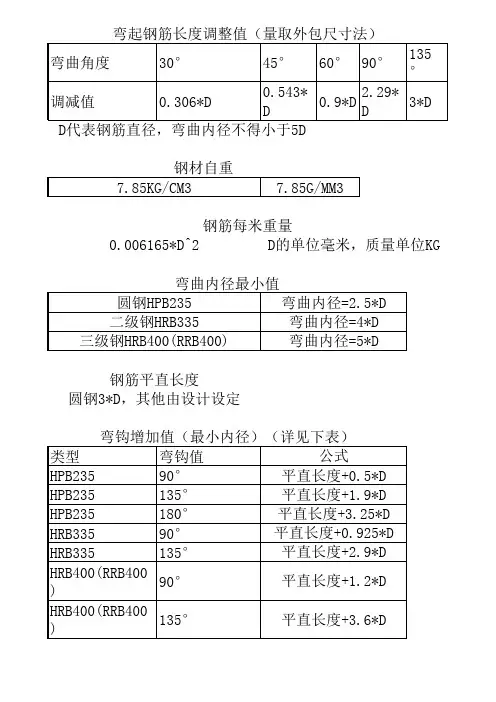

弯曲角度30°45°60°90°135°调减值0.306*D0.543*D0.9*D2.29*D3*D类型弯钩值HPB23590°HPB235135°HPB235180°HRB33590°HRB335135°HRB400(RRB400)90°HRB400(RRB400)135°
螺线箍筋圈数*SQRT(间距^2+PI^2*箍筋水平投影长^2)平直长度+0.925*D
螺旋箍筋长度计算公式平直长度+1.2*D平直长度+3.6*D平直长度+2.9*D弯曲内径=4*D弯曲内径=5*D
弯钩增加值（最小内径）（详见下表）公式
平直长度+1.9*D平直长度+3.25*D弯起钢筋长度调整值（量取外包尺寸法）
D代表钢筋直径，弯曲内径不得小于5D
7.85KG/CM37.85G/MM3钢材自重
平直长度+0.5*D圆钢HPB235二级钢HRB335三级钢HRB400(RRB400)弯曲内径=2.5*D钢筋每米重量0.006165*D^2D的单位毫米，质量单位KG
弯曲内径最小值
钢筋平直长度圆钢3*D，其他由设计设定分类位置数值D<=25楼层柱筋4*DD>25楼层柱筋6*DD<=25顶层柱筋6*DD>25顶层柱筋8*D180°135°90°3.2481.8730.4994.3192.5510.7844.8542.890.9275.9253.5691.2126.9964.2471.4989.1375.6032.069
弯曲角度3045调减值0.3050.543弯曲角度90135调减值2.2889.8315*d（三级钢最小要求）6*d8*d弯钩角度
3.5*d（轻骨料一级钢最小要求）弯曲内径
4*d（二级钢最小要求）2.5*d(一级钢最小要求)弯钩增加值（平直长度+下列数值*d）弯钩弯曲内径03-01标准图集数据摘录
D代表钢筋直径，弯曲内径不得小于5D弯曲钢筋调整值（量取外包尺寸法）*D600.900

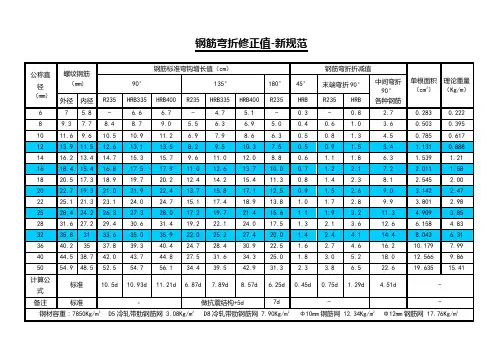

钢筋弯折修正值-新规范
公称直径
（mm) 螺纹钢筋
（mm) 钢筋标准弯钩增长值（cm） 钢筋弯折折减值
单根面积
（cm2） 理论重量
（Kg/m） 90° 135° 180° 45° 末端弯折90° 中间弯折
90°
各种钢筋 外径 内径 R235 HRB335 HRB400 R235 HRB335 HRB400 R235 HRB R235 HRB
6 7 5.8 - 6.6 6.7 - 4.7 5.1 - 0.3 - 0.8 2.7 0.283 0.222
8 9.3 7.7 8.4 8.7 9.0 5.5 6.3 6.9 5.0 0.4 0.6 1.0 3.6 0.503 0.395
10 11.6 9.6 10.5 10.9 11.2 6.9 7.9 8.6 6.3 0.5 0.8 1.3 4.5 0.785 0.617
12 13.9 11.5 12.6 13.1 13.5 8.2 9.5 10.3 7.5 0.5 0.9 1.5 5.4 1.131 0.888
14 16.2 13.4 14.7 15.3 15.7 9.6 11.0 12.0 8.8 0.6 1.1 1.8 6.3 1.539 1.21
16 18.4 15.4 16.8 17.5 17.9 11.0 12.6 13.7 10.0 0.7 1.2 2.1 7.2 2.011 1.58
18 20.5 17.3 18.9 19.7 20.2 12.4 14.2 15.4 11.3 0.8 1.4 2.3 8.1 2.545 2.00
20 22.7 19.3 21.0 21.9 22.4 13.7 15.8 17.1 12.5 0.9 1.5 2.6 9.0 3.142 2.47
容重7.89吨每立方米
钢 筋 弯 折 修 正 值
计算直径
（mm） 螺纹钢筋（mm） 钢筋弯钩增长值（cm） 钢筋弯折长度折减值（cm） 单根
面积
（cm2） 理论
重量
(Kg/M) 90° 135° 180° 45° 90°
外径 内径 光圆钢筋 螺纹钢筋 光圆钢筋 光圆钢筋 光圆钢筋 螺纹钢筋 光圆钢筋 螺纹钢筋
6 6.75 5.75 2.1 - 2.9 3.8 - - 0.5 - 0.283 0.222
7 7.75 6.75 2.5 - 3.1 4.4 - - 0.5 - 0.385 0.302
8 9.0 7.5 2.8 - 3.9 5.0 - - 0.6 - 0.503 0.395
9 10.0 8.5 3.2 - 4.1 5.6 - - 0.7 - 0.636 0.499
10 11.3 9.3 3.5 4.2 4.9 6.3 - - 0.8 1.3 0.785 0.617
12 13.0 11.0 4.2 5.1 5.8 7.5 0.5 0.5 0.9 1.5 1.131 0.888
14 15.5 13.0 4.9 5.9 6.8 8.8 0.6 0.6 1.1 1.8 1.539 1.21
16 17.5 15.0 5.6 6.7 7.8 10.0 0.7 0.7 1.2 2.1 2.011 1.58
18 20.0 17.0 6.3 7.6 8.8 11.3 0.8 0.8 1.4 2.3 2.545 2.00
20 22.0 19.0 7.0 8.4 9.7 12.5 0.9 0.9 1.5 2.6 3.142 2.47
22 24.0 21.0 7.7 9.3 10.7 13.8 0.9 0.9 1.7 2.8 3.801 2.98
25 27.0 24.0 8.8 10.5 12.2 15.6 1.1 1.1 1.9 3.2 4.910 3.85
28 30.0 26.5 9.8 11.8 13.6 17.5 1.2 1.2 2.1 3.6 6.158 4.83

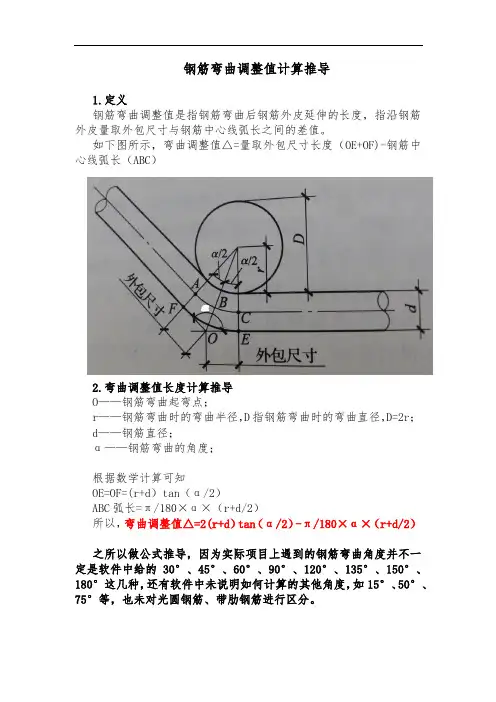

钢筋弯曲调整值计算推导
1.定义
钢筋弯曲调整值是指钢筋弯曲后钢筋外皮延伸的长度，指沿钢筋外皮量取外包尺寸与钢筋中心线弧长之间的差值。
如下图所示，弯曲调整值△=量取外包尺寸长度（OE+OF)-钢筋中心线弧长（ABC）
2.弯曲调整值长度计算推导
O——钢筋弯曲起弯点；
r——钢筋弯曲时的弯曲半径，D指钢筋弯曲时的弯曲直径，D=2r；
d——钢筋直径；
α——钢筋弯曲的角度；
根据数学计算可知
OE=OF=(r+d）tan（α/2）
ABC弧长=π/180×α×（r+d/2）
所以，弯曲调整值△=2(r+d）tan（α/2）-π/180×α×（r+d/2）
之所以做公式推导，因为实际项目上遇到的钢筋弯曲角度并不一定是软件中给的30°、45°、60°、90°、120°、135°、150°、180°这几种，还有软件中未说明如何计算的其他角度，如15°、50°、75°等，也未对光圆钢筋、带肋钢筋进行区分。
.
.
页脚. 3.公路桥涵施工技术规对钢筋弯曲加工的规定
针对路桥工程常用的HPB300光圆钢筋和HRB400带肋钢筋两种钢筋， 规要求：
HPB300要求弯曲径D≥2.5d，
HRB400钢筋直径≤25mm时，要求弯曲径D≥4d；
钢筋直径28～40时，要求弯曲径D≥5d；
钢筋直径≥40时，要求弯曲径D≥6d；
中间弯折且弯折角度≤90°时，要求弯曲径D≥20d；
结合前面推导的钢筋弯曲调整值公式，将钢筋弯曲时最小弯折径代入公式，弯曲调整值△=2(r+d）tan（α/2）-π/180×α×（r+d/2）
. .
页脚. 钢筋弯曲调整值计算公式
钢筋
型号 钢筋
直径d 弯曲
径D 弯曲
半径r 弯曲调整值公式
△=2(r+d）tan（α/2）-π/180×α×（r+d/2）
