高中通用技术形体的尺寸标注及三视图专项训练1．尺寸标注的基本要求（八个字）：正确完整清晰合理2．尺寸标注基本规则：（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形大小及绘图的准确度无关；（2）图样中所注的尺寸，以“毫米”为单位时，不要标注计量单位的代号或名称；如采用其他单位，则必须注明相应计量单位的代号或名称。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
3．尺寸标注的三要素：(如下图所示)（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
超出尺寸线的终端2mm左右。
（2）尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
其两端带有箭头。
（3）尺寸数字线性尺寸的数字一般应注写在尺寸线的上方，也允许写在尺寸线的中断处。

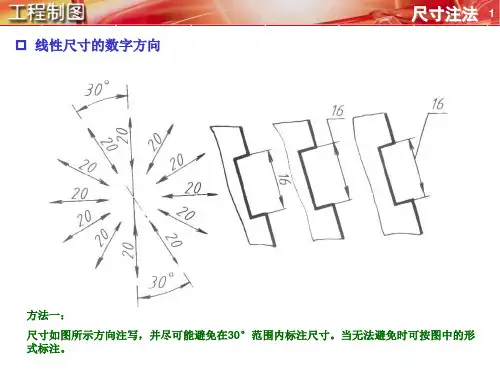

4．常见的尺寸标注（1）线性尺寸的注法尺寸线与所标注的线段平行；尺寸界线应与尺寸线垂直（必要时才允许倾斜），并应超出尺寸线2—3mm。
A.水平方向尺寸注写在尺寸线的上方，字头向上；B.垂直方向尺寸注写在尺寸线的左方，字头向左；C.倾斜方向尺寸注写在尺寸线的斜上方，字头向着斜上方；D.当出现在30范围内标注尺寸时，应按引出标注。
（2）标注直径表示直径的符号是φ。
整圆或大于半圆的圆弧需要标注直径。
标注直径的方法有多种，通常根据圆的大小和位置来确定。
需要标注直径的形体主要有圆柱、圆锥和球体等旋转形体。
（3）标注半径表示半径的符号是R。
半圆或小于半圆的圆弧需要标注半径。
标注半径的方法也有多种，通常根据圆弧的大小和位置来确定。
（4）标注角度尺寸界线应沿径向引出，尺寸线要画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可以引出标注。
三视图练习请补全三视图中所缺的3条图线。
