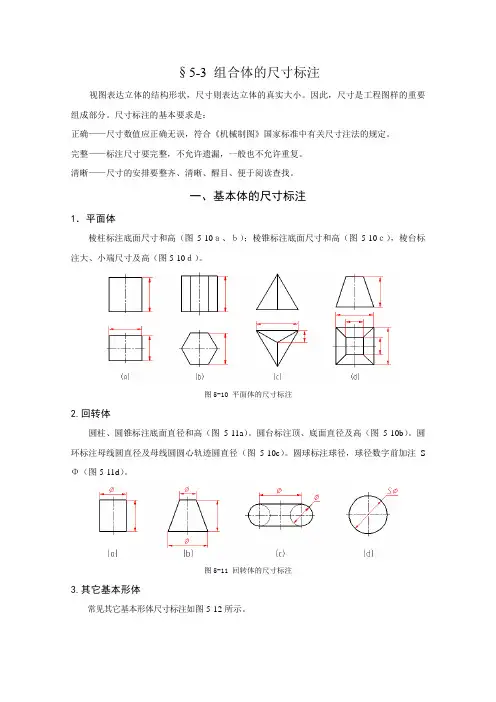

§5-3 组合体的尺寸标注视图表达立体的结构形状,尺寸则表达立体的真实大小。
因此,尺寸是工程图样的重要组成部分。
尺寸标注的基本要求是:正确——尺寸数值应正确无误,符合《机械制图》国家标准中有关尺寸注法的规定。
完整——标注尺寸要完整,不允许遗漏,一般也不允许重复。
清晰——尺寸的安排要整齐、清晰、醒目、便于阅读查找。
一、基本体的尺寸标注1.平面体棱柱标注底面尺寸和高(图5-10a、b);棱锥标注底面尺寸和高(图5-10c),棱台标注大、小端尺寸及高(图5-10d)。
图5-10 平面体的尺寸标注2.回转体圆柱、圆锥标注底面直径和高(图5-11a)。
圆台标注顶、底面直径及高(图5-10b)。
圆环标注母线圆直径及母线圆圆心轨迹圆直径(图5-10c)。
圆球标注球径,球径数字前加注S Φ(图5-11d)。
图5-11 回转体的尺寸标注3.其它基本形体常见其它基本形体尺寸标注如图5-12所示。
图5-12 常见其它基本形体的尺寸标注二、切割体的尺寸标注切割体的尺寸标注步骤是:1)标注完整体的尺寸(图5-13中不带“×”的黑色尺寸);2)标注截平面的位置尺寸(图5-13中的红色尺寸)。
一般基本体大小一定,截平面位置一定后,交线的形状和大小就唯一确定了,所以交线不注尺寸。
图5-13中带“×”者表示是错误的尺寸标注。
图5-13 切割体的尺寸标注三、组合体的尺寸标注1.尺寸种类(1)定形尺寸确定组合体各组成部分形状大小的尺寸,如图5-14所示的尺寸106,,17,52,R15,R24,φ25,4×φ16。
(2)定位尺寸确定组合体各组成部分之间相对位置的尺寸,如图5-14所示的尺寸37,76,40,6。
(3)总体尺寸确定组合体外形的总长、总宽、总高的尺寸,如图5-14所示的尺寸106,52,40+24。
注意当组合体的一端为回转体时,通常不以回转面的外形线为界标注总体尺寸,如图5-14所示组合体,其总高由40+24间接确定,而不直接标注64。

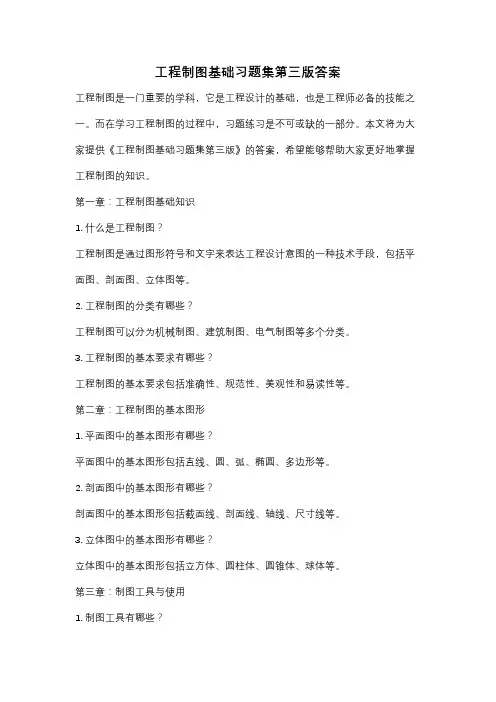

工程制图基础习题集第三版答案工程制图是一门重要的学科,它是工程设计的基础,也是工程师必备的技能之一。
而在学习工程制图的过程中,习题练习是不可或缺的一部分。
本文将为大家提供《工程制图基础习题集第三版》的答案,希望能够帮助大家更好地掌握工程制图的知识。
第一章:工程制图基础知识1. 什么是工程制图?工程制图是通过图形符号和文字来表达工程设计意图的一种技术手段,包括平面图、剖面图、立体图等。
2. 工程制图的分类有哪些?工程制图可以分为机械制图、建筑制图、电气制图等多个分类。
3. 工程制图的基本要求有哪些?工程制图的基本要求包括准确性、规范性、美观性和易读性等。
第二章:工程制图的基本图形1. 平面图中的基本图形有哪些?平面图中的基本图形包括直线、圆、弧、椭圆、多边形等。
2. 剖面图中的基本图形有哪些?剖面图中的基本图形包括截面线、剖面线、轴线、尺寸线等。
3. 立体图中的基本图形有哪些?立体图中的基本图形包括立方体、圆柱体、圆锥体、球体等。
第三章:制图工具与使用1. 制图工具有哪些?制图工具包括铅笔、直尺、三角板、曲线板、量具等。
2. 如何正确使用制图工具?正确使用制图工具需要注意保持工具的清洁、正确使用量具进行测量、使用直尺和三角板绘制直线和角度等。
第四章:工程制图的投影方法1. 什么是工程制图的投影方法?工程制图的投影方法是指通过投影的方式将三维物体的形状和尺寸投影到二维平面上。
2. 常用的投影方法有哪些?常用的投影方法包括正投影、斜投影、等轴测投影等。
3. 如何正确绘制投影图?正确绘制投影图需要掌握投影法则、选择适当的视角和比例尺,以及正确使用投影线和尺寸线等。
第五章:工程制图的尺寸标注1. 什么是尺寸标注?尺寸标注是指在工程制图中使用文字和标记来表示物体的尺寸和位置。
2. 尺寸标注的基本要求有哪些?尺寸标注的基本要求包括准确性、清晰性、简洁性和规范性等。
3. 如何正确进行尺寸标注?正确进行尺寸标注需要掌握标注方法、选择适当的尺寸线和箭头,以及注意标注的位置和方向等。
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其他说明)的尺寸,一般以毫米为单位。
以毫米为单位时,不注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸,为该图样所表示机件的最后完工尺寸,否则应另加说明。
4、机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管,图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成,如图8-44所示。
5尺寸文字:表示实际测量值。
系统自动计算出测量值,并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线:表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段,两端指到尺寸界线上。
如图8-44(a)所示。
7起止符:表示测量的起始和结束位置。
系统提供多种符号供选用,用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线:从被标注的对象延伸到尺寸线。

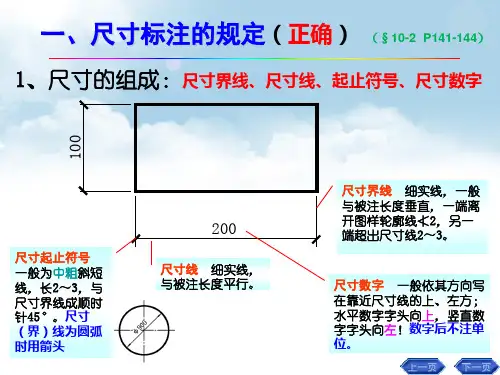

起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线(含有箭头)——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示,球用“SФ”、“SR”表示。
半径用“R”表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。
2、标注角度尺寸时:数字一律水平书写,注在尺寸线的中断处、外侧或引出,尺寸线是圆弧线。
实际上根本不是这样的,数字不必水平书写。
3、标注圆和圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时,尺寸线应通过圆心。
尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在内。
