形体的尺寸标注

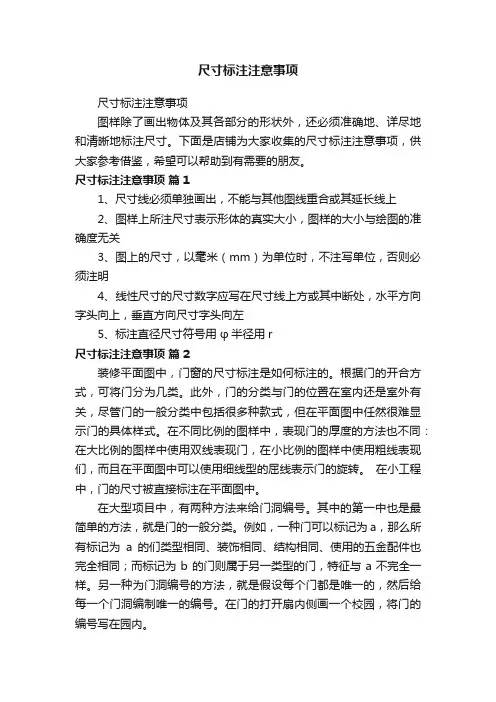

尺寸标注注意事项尺寸标注注意事项图样除了画出物体及其各部分的形状外，还必须准确地、详尽地和清晰地标注尺寸。

下面是店铺为大家收集的尺寸标注注意事项，供大家参考借鉴，希望可以帮助到有需要的朋友。

尺寸标注注意事项篇11、尺寸线必须单独画出，不能与其他图线重合或其延长线上2、图样上所注尺寸表示形体的真实大小，图样的大小与绘图的准确度无关3、图上的尺寸，以毫米（mm）为单位时，不注写单位，否则必须注明4、线性尺寸的尺寸数字应写在尺寸线上方或其中断处，水平方向字头向上，垂直方向尺寸字头向左5、标注直径尺寸符号用φ半径用r尺寸标注注意事项篇2装修平面图中，门窗的尺寸标注是如何标注的。

根据门的开合方式，可将门分为几类。

此外，门的分类与门的位置在室内还是室外有关，尽管门的一般分类中包括很多种款式，但在平面图中任然很难显示门的具体样式。

在不同比例的图样中，表现门的厚度的方法也不同：在大比例的图样中使用双线表现门，在小比例的图样中使用粗线表现们，而且在平面图中可以使用细线型的屈线表示门的旋转。

在小工程中，门的尺寸被直接标注在平面图中。

在大型项目中，有两种方法来给门洞编号。

其中的第一中也是最简单的方法，就是门的一般分类。

例如，一种门可以标记为a，那么所有标记为a的们类型相同、装饰相同、结构相同、使用的五金配件也完全相同；而标记为b的门则属于另一类型的门，特征与a不完全一样。

另一种为门洞编号的方法，就是假设每个门都是唯一的，然后给每一个门洞编制唯一的编号。

在门的打开扇内侧画一个校园，将门的编号写在园内。

在平面图中，门窗尺寸标注在门或窗以及框架结构的中线上，这种标注方法可为门窗确定位，预留装饰工人需要的洞口和间距。

施工人员预留的门窗洞口应比实际的梦窗尺寸大，安装门窗时要将构建稍稍垫起，使构建与洞口吻合。

粗略的洞口尺寸列在图养活图样明细表中，并且缩写为r、o。

r、o的汗液包括、门、门的框架以及在构架墙中预留的间隙，在很多情况下，门铰链与邻墙非常接近，所以没有必要在图上标注门或门框的中线尺寸。

基本形体的视图及尺寸标注各种机械设备及其零件，虽然形状结构各异，一般都可看作由若干个基本几何形体组成的组合体；而任何基本形体又都可以看作是由一个或若干个面围成的。

根据这些表面性质，几何体可分为两类：平面立体——由若干个平面围成的几何体，如棱柱、棱锥体等；曲面立体——由曲面或曲面与平面形所围成的几何体，最常见的是回转体，如圆柱、圆锥、圆台、圆球、圆环等。

一、平面立体的投影平面立体主要有棱柱、棱锥等，在投影图上表示立体就是把组成立体的平面和棱线表示出来，然后判断其可见性。

看得见的棱线投影画成粗实线，看不见的棱线的投影画成细实线。

1．棱柱在一个平面立体中，若各棱面互相平行，则该平面立体称为棱柱，如图2—36所示为一正四棱柱，它由四个棱面、顶面和底面组成。

（1）分析投影其顶面和底面为水平面，该两面的水平投影反映实形；正面、侧面投影分别积聚成直线；棱柱的前、后棱面为正平面，该两面的投影反映实形，水平面、侧平面投影积聚成直线；棱柱的左、右两棱面为侧平面，该两面的侧面投影反映实形，水平面、正平面积聚成直线。

棱线EC 、FD 为铅锤线，水平投影积聚成一点c （e ）、d （f ），正面投影、侧面投影反映实长，即：e c ''=e c ''''=CE ，f d ''=f d ''''=DF ，其它各棱线的投影分别与此类似。

画图时，应先画出三个视图的中心线作为投影图的基准线，先画出反映实形的那个投影图（注意放高位置），再根据投影规律画出其他两个投影。

画完底稿后一般应检查各投影图是否符合点、直线、平面形的投影规律，最后擦去不必要的作图线，加深需要的各种图线，使其符合国家标准，如图2—36。

图2—36四柱的投影、三视图及表面求点（2）棱柱表面上求点立体表面上的点，其投影一定位于立体表面的同面投影上。

例题1：已知CDEF 棱面上B 点的正面投影b '，求：它的水平投影b 和侧面投影b ''。

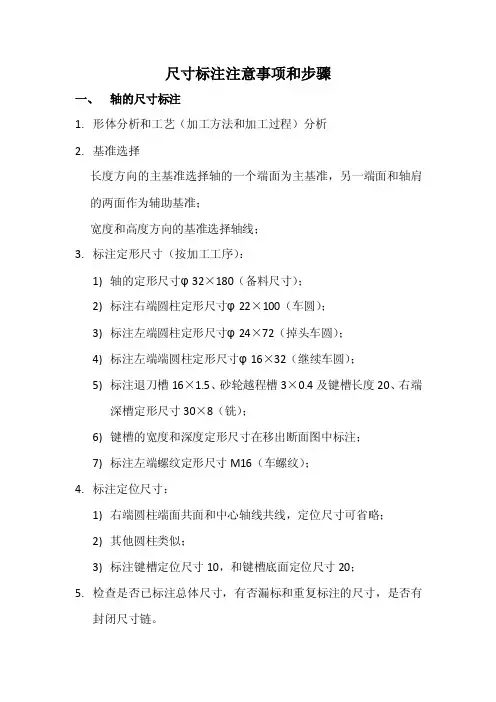

尺寸标注注意事项和步骤一、轴的尺寸标注1.形体分析和工艺（加工方法和加工过程）分析2.基准选择长度方向的主基准选择轴的一个端面为主基准，另一端面和轴肩的两面作为辅助基准；宽度和高度方向的基准选择轴线；3.标注定形尺寸（按加工工序）：1)轴的定形尺寸φ32×180（备料尺寸）；2)标注右端圆柱定形尺寸φ22×100（车圆）；3)标注左端圆柱定形尺寸φ24×72（掉头车圆）；4)标注左端端圆柱定形尺寸φ16×32（继续车圆）；5)标注退刀槽16×1.5、砂轮越程槽3×0.4及键槽长度20、右端深槽定形尺寸30×8（铣）；6)键槽的宽度和深度定形尺寸在移出断面图中标注；7)标注左端螺纹定形尺寸M16（车螺纹）；4.标注定位尺寸：1)右端圆柱端面共面和中心轴线共线，定位尺寸可省略；2)其他圆柱类似；3)标注键槽定位尺寸10，和键槽底面定位尺寸20；5.检查是否已标注总体尺寸，有否漏标和重复标注的尺寸，是否有封闭尺寸链。

二、三通体的尺寸标注1.形体分析和加工工艺分析零件结构比较复杂，先采用铸造的方法制造零件毛坯；在用各种机床加工各个面；机加工时，首先加工底面，由水平中心线到底面的尺寸58车底面；再根据底面到上端面的尺寸98车上端面；工件换位置，车左端面和前端面；其次，加工各个光孔；最后车螺纹孔。

2.三通体零件由以下几部分组成：1)底部连接圆环板：外径74，内径32，高度10；其上4个均布孔直径8，定位尺寸直径58的圆；2)竖直方向圆筒：外径44，内径32，底部和底板1接触，上端的定形圆弧直径为64和523)前后方向的带3个均布螺孔的圆桶：外圆柱直径64长度54，内圆柱直径54长度48，突耳（总长18）由2部分组成：前部是半径7长度为（18-7）的半圆柱，后部是半径为7的半球，突耳内是M6的螺纹孔（光孔深15，螺纹长度12），突耳定位圆直径644)左侧圆筒：外径44，内径30，右端圆弧直径64和52，长度（68-18）5)左侧内螺纹圆筒：外径48，内径30，长度18；螺纹大径36，深度166)右侧90度弯管（圆环）：弯管半径30，角度90度，外径40，内径40-12=28，左端圆弧直径64和52，上端面与7接触7)上端连接板：厚度10，内径28，前后外圆弧半径10，圆心中心距58，左右圆弧半径48，圆弧间公切线连接，连接孔直径11，深度10.3.基准（包括主基准和辅助基准）选择1)长度方向基准：垂直中心线为主基准，右端面为辅助基准2)高度方向基准：水平中心线为主基准，底面为辅助基准3)宽度方向基准：竖直中心线为主基准，前端面为辅助基准4.标注步骤和过程先标定形尺寸，在标定位尺寸1)底部连接圆环板1尺寸标注：集中标注在主视图上，因为连接孔是均布的所以其定形尺寸标注在俯视图上2)标注竖直圆筒2尺寸：集中标注在主视图上外径44，内径32，上端圆弧直径64和523)前后方向的带3个均布螺孔的圆桶3尺寸标注：外径和内径在主视图上已标注；长度标注在左视图上，注意标48和54的区别！！在主视图上标注螺孔尺寸，在左视图上标注突耳总宽18和球半径SR7 注意SR的输入和孔深的文字标注方法（电脑操作演示）。

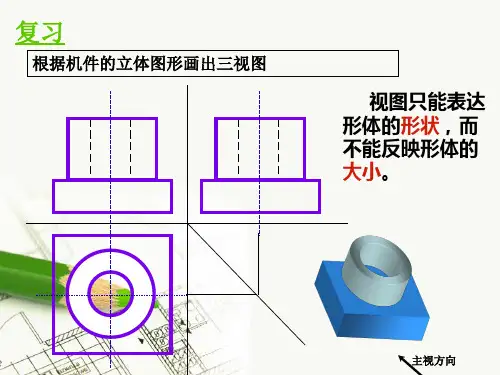

高一通用技术学案尺寸的标注班级________ 姓名___________ 制作： 高密五中 王建华 使用日期： ______________ 【复习回顾】1、请画出下图的三视图【学习目标】1.学会标注简单的尺寸；2.了解尺寸标注的基本规律；3.能正确地标注尺寸。

【教学重点】形体的尺寸标注。

【教学难点】不同形体结构的标注方法。

【重点知识讲解】 一、尺寸三要素视图只能表达形体的形状，而不能反映形体的大小，形体的真实大小是根据图样上所标注的尺寸来确定的。

加工时也是按照图样上的尺寸来制造的。

尺寸在三视图上如何标注呢？【思考】我们如何用测量仪确定我们的身高呢？结论：尺寸三要素：____________、_____________、______________。

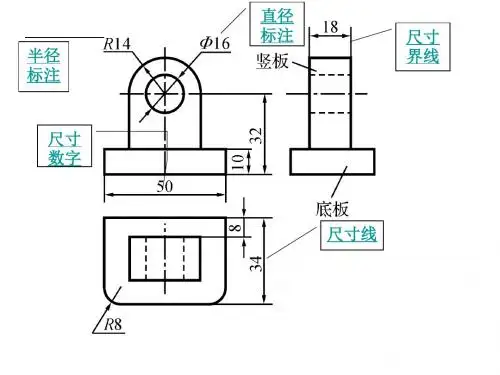

1、尺寸界线 用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。

也可以利用轮廓线、轴线或对称中心线作尺寸界线。

尺寸界线一般与尺寸线垂直，尺寸界线应超过箭头2mm ，尺寸线与轮廓线、尺寸线与尺寸线相距 5mm-7mm 。

2、尺寸线 用细实线绘制。

尺寸线两端一般用箭头。

箭头尖端与尺寸界线接触。

在同一张图上箭头的大小要一致。

箭头的宽相当于粗实线的宽度，箭头的长宽之比4:1。

3、尺寸数字 尺寸数字一般标注在尺寸线上方或中断处，如果尺寸线是水平方向的尺寸字头向上，尺寸线是垂直方向的尺寸数字应写在尺寸线的左侧且字头向左。

【马上行动】请同学们对自己在复习回顾中做好的模型房三视图进行标注。

我们在尺寸标注中经常碰到圆和圆弧，比如上题中在主视图中，有一个半圆形的拱，它们又如何标注呢？☆圆和圆弧的标注⑴ 标注直径尺寸时，应在尺寸数字前加注符号 。

⑵标注半径尺寸时，应在尺寸数字前加注符号R 。

③标注球面的直径或半径尺寸时，应在符号“φ”或“R ”前再加注符号“S ”。

【特别提示】 标注圆的直径和半径的尺寸线必须通过圆心；圆和圆弧标注直径的方式有多种，选用何种方式，通常由圆和圆弧的大小和位置来确定。
