形位公差基本概念试题

  • 格式：docx
  • 大小：55.61 KB
  • 文档页数：6

．28。按表2-5中的内容，说明图2-22中形位公差代号的含义。
表2-5


27．按表2-4中的内容，说明图2-21中形位公差代号的含义。
表2-4


图2-21
30．被测要素为一封闭曲线式（圆），如图2-24所示，采用圆度公差和线轮廓度公差两
种不同标注有何不同？

32．试将图2-26按表列要求填入表2-6中。
a) b) c)
图2-26
表2-6
图例 采用公差原则 边界及边界尺寸 给定的形位公差值 可能允许的最大
形位误差值
a
b
c
33．试将图2-27按表列要求填入表2-7中。
a) b) c)
图2-27
表2-7
图例 采用公差原则 边界及边界尺寸 给定的形位公差值 可能允许的最大形
位误差值
a
b
c

26．按表2-3中的内容，说明图2-20中的代号的含义。
表2-3
图2-20
41． 分析计算图2-35所注零件的中心距变化范围。

图2-35
42．如图2-36所示，
（1）采用什么公差原则？
（2）被测要素的同轴度公差是在什么状态下给定的？
（3）当被测要素尺寸为φ30.021mm，基准要素尺寸为φ20.013mm时，同轴度允许的
最大公差可达多少？（基准要素未注直线度公差值为0.03mm）

图2-36
23．试将下列技术要求标注在图2-17上。
（1）φd圆柱面的尺寸为φ30 0 -0.025 mm，采用包容要求，φD圆柱面的尺寸为φ50
0 -0.039 mm，采用独立原则。
（2）φd表面粗糙度的最大允许值为R
a =1.25μm，φD表面粗糙度的最大允许值为Ra
=2

μm。
（3）键槽侧面对φD轴线的对称度公差为0．02 mm。
（4）φD圆柱面对φd轴线的径向圆跳动量不超过0．03 mm，轴肩端平面对φd轴线的端
面圆跳动不超过0．05 mm。

图2-17
24．按表2-1的内容，说明图2-18中形位公差代号的含义。
表2-1
22．试将下列技术要求标注在图2－16上。
（1）大端圆柱面的尺寸要求为φ45 0 -0.02，并采用包容要求。
（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0．03mrn。
（3）小端圆柱面的尺寸要求为φ25土0．007mrn，素线直线度公差为0．01mrn，并采
用包容要求。
（4）大端圆柱面的表面粗糙度Ra值不允许大于0．8μrn，其余表面Ra值不允许大于1．6
μrn 。

图2-16
29．如图2-23所示销轴的三种形位公差标注，它们的公差带有何不同？

a) b) c)
图2-23

合集下载

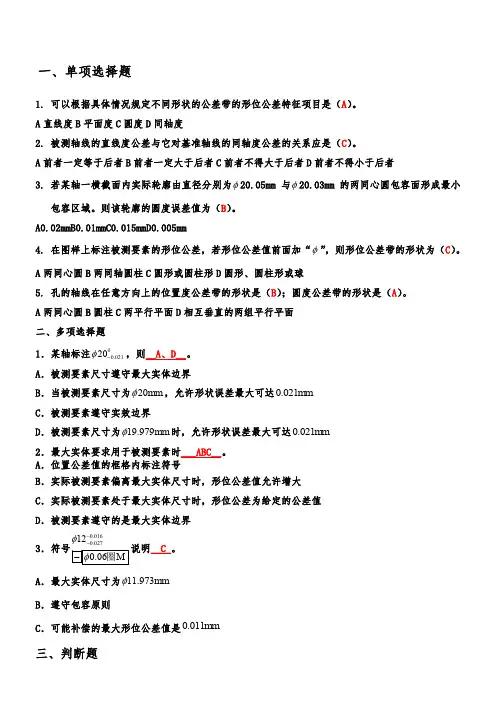

形位公差习题课答案(精简版)

形位公差习题课答案(精简版)

一、单项选择题1. 可以根据具体情况规定不同形状的公差带的形位公差特征项目是（A ）。

A 直线度B 平面度C 圆度D 同轴度2. 被测轴线的直线度公差与它对基准轴线的同轴度公差的关系应是（C ）。

A 前者一定等于后者B 前者一定大于后者C 前者不得大于后者D 前者不得小于后者3. 若某轴一横截面内实际轮廓由直径分别为φ20.05mm 与φ20.03mm 的两同心圆包容面形成最小包容区域。

则该轮廓的圆度误差值为（B ）。

A0.02mmB0.01mmC0.015mmD0.005mm4. 在图样上标注被测要素的形位公差，若形位公差值前面加“φ”，则形位公差带的形状为（C ）。

A 两同心圆B 两同轴圆柱C 圆形或圆柱形D 圆形、圆柱形或球5. 孔的轴线在任意方向上的位置度公差带的形状是（B ）；圆度公差带的形状是（A ）。

A 两同心圆B 圆柱C 两平行平面D 相互垂直的两组平行平面二、多项选择题1．某轴标注00.02120φ-，则__A 、D__。

A ．被测要素尺寸遵守最大实体边界B ．当被测要素尺寸为20mm φ，允许形状误差最大可达0.021mmC ．被测要素遵守实效边界D ．被测要素尺寸为19.979mm φ时，允许形状误差最大可达0.021mm2．最大实体要求用于被测要素时___ABC__。

A ．位置公差值的框格内标注符号B ．实际被测要素偏离最大实体尺寸时，形位公差值允许增大C ．实际被测要素处于最大实体尺寸时，形位公差为给定的公差值D ．被测要素遵守的是最大实体边界3．符号0.0160.027120.06M φφ---圈说明__C_。

A ．最大实体尺寸为11.973mm φB ．遵守包容原则C ．可能补偿的最大形位公差值是0.011mm三、判断题1．最大实体状态就是尺寸最大时的状态。

（×）2．实际要素处于最大极限尺寸且相应的中心要素的形位误差达到最大允许值时的状态称为最大实体实效状态。

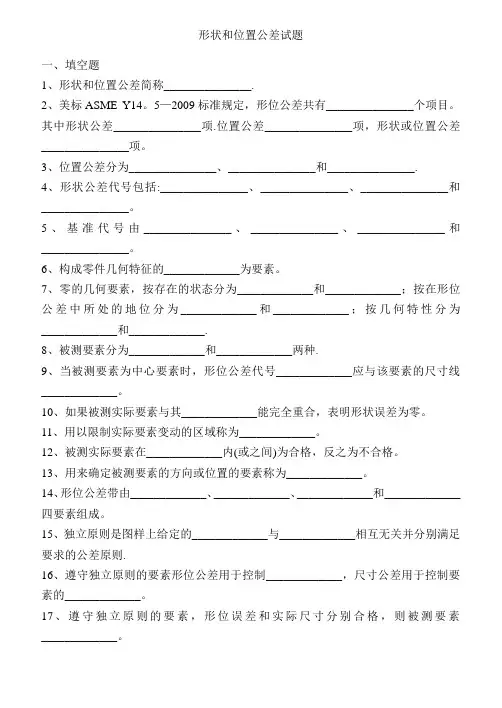

形位公差测试题

形位公差测试题

形状和位置公差试题 一、填空题 1、形状和位置公差简称_______________. 2、美标ASME Y14。5—2009标准规定，形位公差共有_______________个项目。其中形状公差_______________项.位置公差_______________项，形状或位置公差_______________项。 3、位置公差分为_______________、_______________和_______________. 4、形状公差代号包括:_______________、_______________、_______________和_______________。 5、基准代号由_______________、_______________、_______________和_______________。 6、构成零件几何特征的_____________为要素。 7、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________. 8、被测要素分为_____________和_____________两种. 9、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。 10、如果被测实际要素与其_____________能完全重合，表明形状误差为零。 11、用以限制实际要素变动的区域称为_____________。 12、被测实际要素在_____________内(或之间)为合格，反之为不合格。 13、用来确定被测要素的方向或位置的要素称为_____________。 14、形位公差带由_____________、_____________、_____________和_____________四要素组成。 15、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则. 16、遵守独立原则的要素形位公差用于控制_____________，尺寸公差用于控制要素的_____________。 17、遵守独立原则的要素，形位误差和实际尺寸分别合格，则被测要素_____________。 18、公差原则分_____________和_____________两种，而_____________又分为_____________、_____________和_____________两种。 二、判断题 1、凡具有几何学意义的、没有任何形状误差的、绝对正确的处于理想状态的要素，称为理想要素。( ) 2、在图样上给定了形状或位置公差要求的要素称为实际要素。( ) 3、基准本身是一个理想要素.（ ) 4、只有形状公差要求的要素是单一要素。（ ) 5、具有位置公差要求的要素必是关联要素。( ) 6、只要被测要素的形状误差小于或等于形位公差，则该要素一定位于形位公差带内。（ ) 7、形位公差带的大小由给定的形位公差t所决定。（ ） 8、关联实际要素就是有位置公差要求的被测要素。( ） 9、被测要素标注时，用带箭头的指引线将被测要素与公差框格的一端相连。指引线的箭头应与公差带的宽度方向或直径相一致。 10、形位公差带的方向是公差带的延伸方向,它与测量方向垂直。 三、综合题 1、在表中填写出形位公差各项目的符号，并注明该项目是属于形状公差还是属于位置公差。 项目 符号 形位公差类别 项目 符号 形位公差类别 同轴度 圆度 圆柱度 平行度 位置度 圆跳动 面轮廓度 平面度 全跳动 直线度 2、说明图中形位公差代号标注的含义。 3、按下列要求在习题图上标出形位公差代号. (1）φ50mm圆柱面素线的直线度公差值为0。02mm. (2)φ30mm圆柱面的圆柱度公差值为0.05mm. （3）整个零件的轴线必须位于直径0.04mm的圆柱面内。

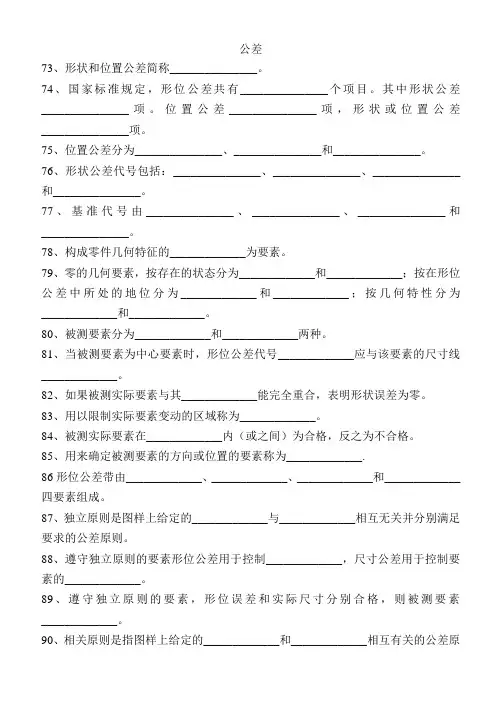

形位公差测试题

形位公差测试题

公差73、形状和位置公差简称_______________。

74、国家标准规定，形位公差共有_______________个项目。

其中形状公差_______________项。

位置公差_______________项，形状或位置公差_______________项。

75、位置公差分为_______________、_______________和_______________。

76、形状公差代号包括：_______________、_______________、_______________和_______________。

77、基准代号由_______________、_______________、_______________和_______________。

78、构成零件几何特征的_____________为要素。

79、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。

80、被测要素分为_____________和_____________两种。

81、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。

82、如果被测实际要素与其_____________能完全重合，表明形状误差为零。

83、用以限制实际要素变动的区域称为_____________。

84、被测实际要素在_____________内（或之间）为合格，反之为不合格。

85、用来确定被测要素的方向或位置的要素称为_____________.86形位公差带由_____________、_____________、_____________和_____________四要素组成。

87、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则。

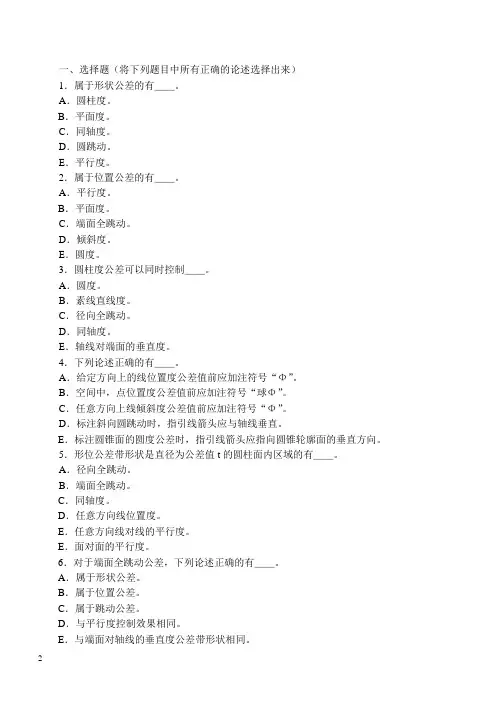

(完整版)形位公差试题
