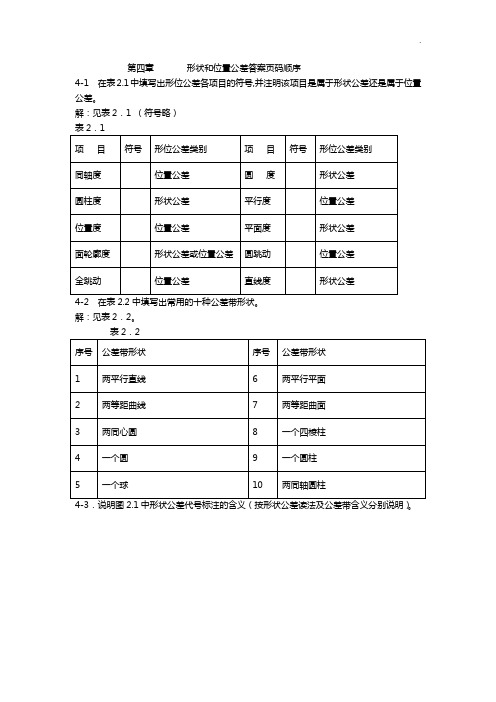

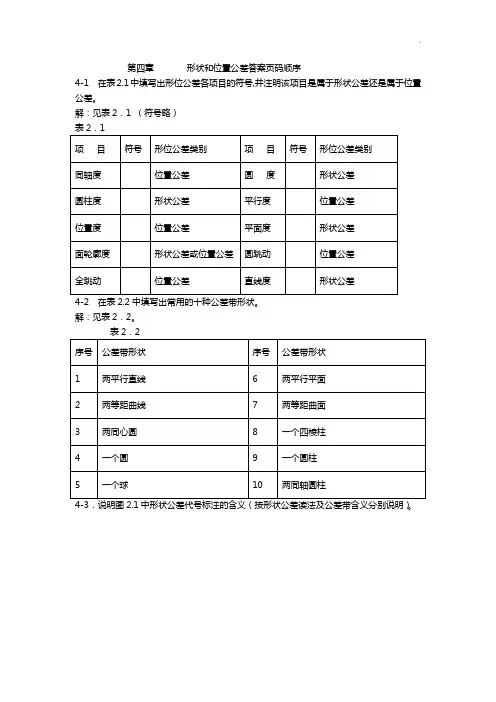

第四章形状和位置公差答案页码顺序4-1 在表2.1中填写出形位公差各项目的符号,并注明该项目是属于形状公差还是属于位置公差。
解：见表2．1 （符号略）解：见表2．2。
解：1）φ60f7圆柱面的圆柱度公差值为0。
05mm。
圆柱面必须位于半径差为公差值0。
05mm的两同轴圆柱面之间。
2）整个零件的左端面的平面度公差是0。
01mm。
整个零件的左端面必须位于距离为公差值0。
01mm的两平行平面之间。
3）φ36h6圆柱表面上任一素线的直线度公差为0。
01mm。
圆柱表面上任一素线必须位于轴向平面内，距离为公差0。
01的两平行直线之间。
4）φ36h6圆柱表面任一正截面的圆的圆度公差为0。
01mm,在垂直于φ36h6轴线的任一正截面上，实际圆必须位于半径差为公差值0。
01mm的两同心圆之间。
4-4 按下列要求在图2.2上标出形状公差代号。
（1）Φ50圆柱面素线的直线度公差为0.02mm。
（2）Φ30圆柱面的圆柱度公差为0.05mm。
（3）整个零件的轴线必须位于直径为0.04 mm的圆柱面内。
解：按要求在图2.1上标出形状公差代号图2.14-5 将下列技术要求用代号表注在图2.5上。
（1）Φ20d7圆柱面任一素线的直线度公差为0.05mm。
（或Φ20d７圆柱面任一素线必须位于轴向平面内距离为公差值０.０５mm的两平行直线之间。
）（2）被测Φ４０m７轴线相对于Φ20d7轴线的同轴度公差为Φ０.０１mm。
（或Φ４０m7轴线必须位于直径为公差值０.０１mm，且与Φ２０d７轴线同轴的圆柱面内。
）（3）被测度１０H６槽的两平行平面中任一平面对另一平面的平行度公差为０.０１５mm（或宽１０H６槽两平行平面中任一平面必须位于距离为公差值０.０１５mm，且平行另一平面的两平行平面之间）。
（4）１０H６槽的中心平面对Φ４０m７轴线的对称度公差为０.０１mm。
（或１０H６槽的中心平面必须位于距离位于距离为公差值0.01mm，且直对通过Φ40m7轴线的辅助平面对称配置的两平行平面之间。
形状和位置公差一、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度方向）、基准（分清轮廓要素和中心要素，字母放正，单一基准和组合基准）2、公差带的特点（四要素）大小、方向、形状、位置3、公差原则基本概念最大、最小实体状态和实效状态：（1）最大和最小实体状态MMC：含有材料量最多的状态。
孔为最小极限尺寸；轴为最大极限尺寸。
LMC：含有材料量最小的状态。
孔为最大极限尺寸；轴为最小极限尺寸。
MMS=Dmin；dmaxLMS=Dmax；dmin（2）最大实体实效状态最大实体实效状态MMVC：是指实际尺寸达到最大实体尺寸且形位误差达到给定形位公差值时的极限状态。
最大实体实效尺寸MMVS：在实效状态时的边界尺寸。
A）单一要素的实效尺寸是最大实体尺寸与形状公差的代数和。
对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—形状公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+形状公差B）关联要素的实效尺寸是最大实体尺与位置公差的代数和。
对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—位置公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。
（1）最大实体边界（MMC边界）当理想边界的尺寸等于最大实体尺寸时，该理想边界称为最大实体边界。
（2）最大实体实效边界（MMVC边界）当理想边界尺寸等于实效尺寸时，该理想边界称为实效边界。
包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意一点，都必须在具有理想形状的包容面内，该理想形状的尺寸为最大实体尺寸。
即当被测要素的局部实际尺寸处处加工到最大实体尺寸时，形位误差为零，具有理想形状。
（2）包容原则的特点A、要素的作用尺寸不得超越最大实体尺寸MMS。
B、实际尺寸不得超越最小实体尺寸LMS 。
按包容原则要求，图样上只给出尺寸公差，但这种公差具有双重职能，即综合控制被测要素的实际尺寸变动量和形状误差的职能。
尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．国家标准规定，孔只是指圆柱形的内表面。
（）mm的轴，加工得愈靠近基本尺寸就愈精确。
（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
-0.067（）7．未注公差尺寸即对该尺寸无公差要求。
（）8．基本偏差决定公差带的位置。
（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。
（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

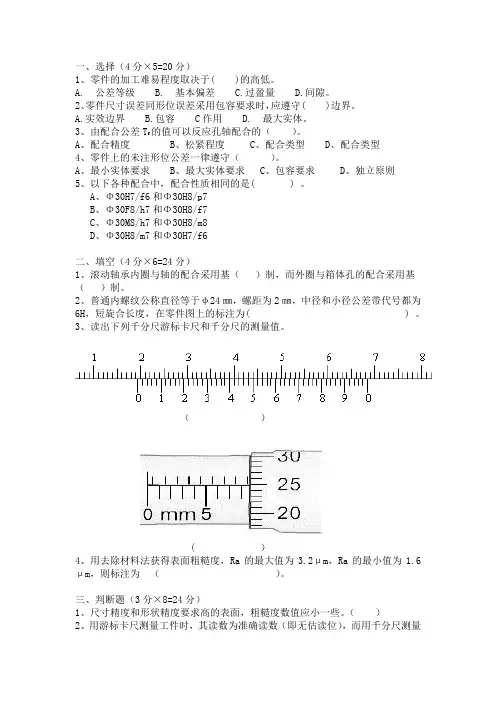

一、选择（4分×5=20分）1、零件的加工难易程度取决于( )的高低。
A. 公差等级B. 基本偏差C.过盈量D.间隙。
2、零件尺寸误差同形位误差采用包容要求时，应遵守( )边界。
A.实效边界B.包容 C作用 D. 最大实体。
的值可以反应孔轴配合的（）。
3、由配合公差TfA、配合精度B、松紧程度C、配合类型D、配合类型4、零件上的未注形位公差一律遵守（）。
A、最小实体要求B、最大实体要求C、包容要求D、独立原则5、以下各种配合中，配合性质相同的是( ) 。
A、Φ30H7/f6和Φ30H8/p7B、Φ30F8/h7和Φ30H8/f7C、Φ30M8/h7和Φ30H8/m8D、Φ30H8/m7和Φ30H7/f6二、填空（4分×6=24分）1、滚动轴承内圈与轴的配合采用基（）制，而外圈与箱体孔的配合采用基（）制。
2、普通内螺纹公称直径等于φ24㎜，螺距为2㎜，中径和小径公差带代号都为6H，短旋合长度，在零件图上的标注为( ) 。
3、读出下列千分尺游标卡尺和千分尺的测量值。
（）( ）4、用去除材料法获得表面粗糙度，Ra的最大值为3.2μm，Ra的最小值为1.6μm，则标注为（）。
三、判断题（3分×8=24分）1、尺寸精度和形状精度要求高的表面，粗糙度数值应小一些。
（）2、用游标卡尺测量工件时，其读数为准确读数（即无估读位），而用千分尺测量工件时，其读数有估读位。
（）3、基轴制过渡配合的孔，其下偏差必小于零。
（）4、孔和轴的加工等级越高，则其相互配合的精度等级也越高。
（）5、最小实体尺寸是指孔的上极限尺寸和轴的下极限尺寸的统称。
（）6、若某配合的最大间隙为12μm，配合公差为39μm，则该配合一定是过盈配合。
（）7、在间隙配合中，由于表面粗糙不平，会因磨损而使间隙迅速增大。
（）8、滚动轴承内圈采用基轴制，其公差带位于零线下方，且上偏差为零。
（）四、解释代号含义（3分×6=18分）ø30K7/h6 φ50H7/s6M14X6(P2) LH-6H/5g6g -L Tr40×7－7HB40X14(P7)-8e-L五、将下列各项形位公差要求标注在下图所示图样上。

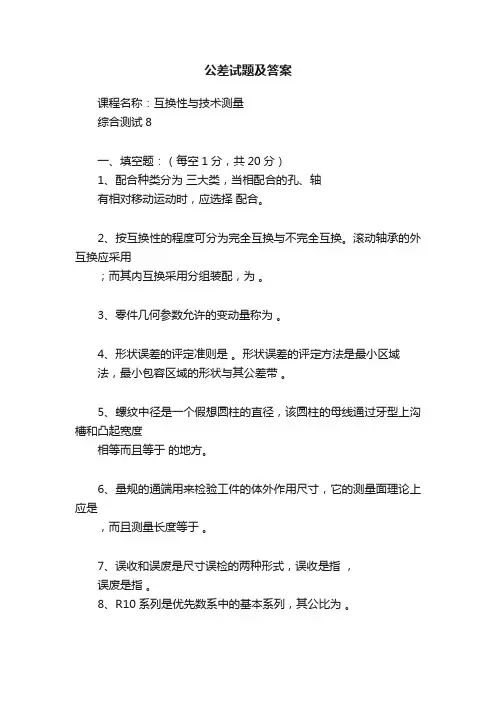

公差试题及答案课程名称：互换性与技术测量综合测试8一、填空题：（每空1分，共20分）1、配合种类分为三大类，当相配合的孔、轴有相对移动运动时，应选择配合。
2、按互换性的程度可分为完全互换与不完全互换。
滚动轴承的外互换应采用；而其内互换采用分组装配，为。
3、零件几何参数允许的变动量称为。
4、形状误差的评定准则是。
形状误差的评定方法是最小区域法，最小包容区域的形状与其公差带。
5、螺纹中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等而且等于的地方。
6、量规的通端用来检验工件的体外作用尺寸，它的测量面理论上应是，而且测量长度等于。
7、误收和误废是尺寸误检的两种形式，误收是指，误废是指。
8、R10系列是优先数系中的基本系列，其公比为。
9、已知￠120h9要求符合包容要求，IT9=0.087mm，用普通计量器具测量，安全裕度A=8.7μm，则上验收极限为，下验收极限为。
10、孔和轴的最大实体尺寸是的统称；而孔和轴的最小实体尺寸是的统称。
11、通常，零件要素的尺寸公差、形状公差小时，表面粗糙度要求。
12、滚动轴承内圈与轴颈采用配合；外圈与外壳孔采用配合。
二、判断题（对的打∨，错的打X。
每题1分，共10分）1、互换性生产原则和方式是随着大批量生产而发展和完善起来的，因而不适用于多品种小批量生产。
（）2、按最小区域法评定平面度误差，应使实际平面全部位于两平行平面之间，而且符合三角形准则、交叉准则、直线准则之一。
（）3、零件的实际尺寸是通过测量获得的，其越接近于基本尺寸，说明加工精度越高。
（）4、某导轨的直线度误差按两端点连线法评定为0.051mm，则按最小区域法评定，误差值一定不大于0.051mm。
（）5、Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分，但适用于测量部位小、有疲劳强度要求的零件表面评定。
（）6、图纸上规定键槽对轴线的对称度公差为0.05mm，则该键槽对称中心面偏离轴线的距离不得大于0.025mm。

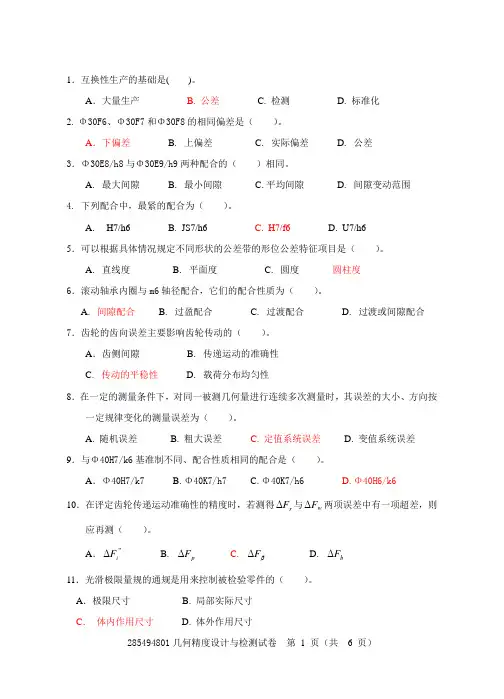

1．互换性生产的基础是( )。
A ．大量生产 B. 公差 C. 检测 D. 标准化2. Φ30F6、Φ30F7和Φ30F8的相同偏差是（ ）。
A ．下偏差B . 上偏差C . 实际偏差D . 公差3．Φ30E8/h8与Φ30E9/h9两种配合的（ ）相同。
A . 最大间隙B . 最小间隙C .平均间隙D . 间隙变动范围4. 下列配合中，最紧的配合为（ ）。
A . H7/h6B . JS7/h6C . H7/f6D . U7/h65．可以根据具体情况规定不同形状的公差带的形位公差特征项目是（ ）。
A . 直线度B . 平面度C . 圆度 圆柱度6．滚动轴承内圈与m6轴径配合，它们的配合性质为（ ）。
A . 间隙配合B . 过盈配合C . 过渡配合D . 过渡或间隙配合7．齿轮的齿向误差主要影响齿轮传动的（ ）。
A ．齿侧间隙B . 传递运动的准确性C . 传动的平稳性D . 载荷分布均匀性8．在一定的测量条件下，对同一被测几何量进行连续多次测量时，其误差的大小、方向按一定规律变化的测量误差为（ ）。
A. 随机误差B. 粗大误差C. 定值系统误差D. 变值系统误差9．与Φ40H7/k6基准制不同、配合性质相同的配合是（ ）。
A ．Φ40H7/k7B .Φ40K7/h7C .Φ40K7/h6D .Φ40H6/k610．在评定齿轮传递运动准确性的精度时，若测得r F ∆与w F ∆两项误差中有一项超差，则应再测（ ）。
A ．''i F ∆ B . p F ∆ C . βF ∆ D . b F ∆11．光滑极限量规的通规是用来控制被检验零件的（ ）。
A ．极限尺寸 B. 局部实际尺寸C ． 体内作用尺寸 D. 体外作用尺寸12．在图样上标注被测要素的形位公差，若形位公差值前面加“Φ”，则形位公差带的形状为（）。
A . 两同心圆 B. 两同轴圆柱C . 圆形或圆柱形 D. 圆形、圆柱形或球形13．普通螺纹的公称直径是指螺纹（）的基本尺寸。
第四章形状与位置公差一.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的几何要素。
（ y ）2. 基准要素是用来确定被测要素方向和位置的要素。
（ y ）3. 基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。
（ n ）4. 一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（n ）5. 端面全跳动公差和端面对轴线垂直度公差的作用完全一致。
（y ）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。
（ y ）7. 最大实体状态就是尺寸最大时的状态。
（ n ）.8. 独立原则是指零件无形位误差。
（ n）9. 最大实体要求之下关联要素的形位公差不能为零。
（ n ）10. 建立基准的基本原则是基准应符合最小条件。
（n ）11. 理想要素与实际要素相接触即可符合最小条件。
（n ）12. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．0 5mm。
( y )13. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（n ）14. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（n）15. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（n）16. 某实际要素存在形状误差，则一定存在位置误差。
（y）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（y ）18. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（y ）19. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（y）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

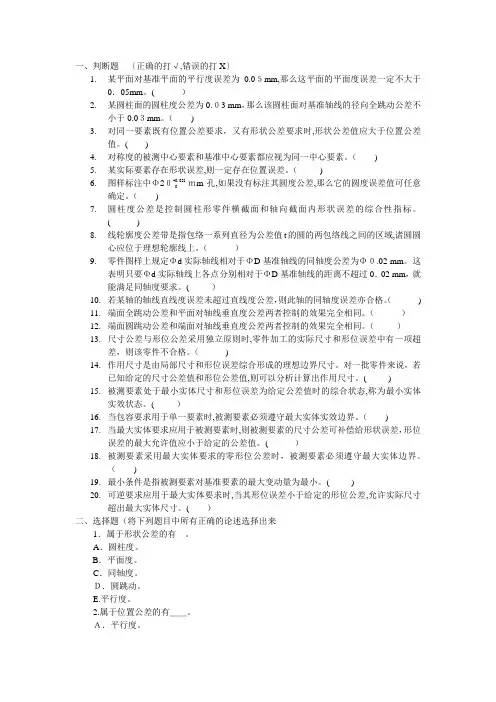

一、判断题〔正确的打√,错误的打X〕1.某平面对基准平面的平行度误差为0.0５mm,那么这平面的平面度误差一定不大于0．05mm。
(）2.某圆柱面的圆柱度公差为0.０3 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.0３mm。
（)3.对同一要素既有位置公差要求，又有形状公差要求时,形状公差值应大于位置公差值。
( )4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（)5.某实际要素存在形状误差,则一定存在位置误差。
（)ｍm孔,如果没有标注其圆度公差,那么它的圆度误差值可任意6.图样标注中Φ2０+0.021确定。
（)7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
( )8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线上。
（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ０.02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
(）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（)11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）13.尺寸公差与形位公差采用独立原则时,零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（)14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值,则可以分析计算出作用尺寸。
()15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态,称为最小实体实效状态。
(）16.当包容要求用于单一要素时,被测要素必须遵守最大实体实效边界。
（)17.当最大实体要求应用于被测要素时,则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

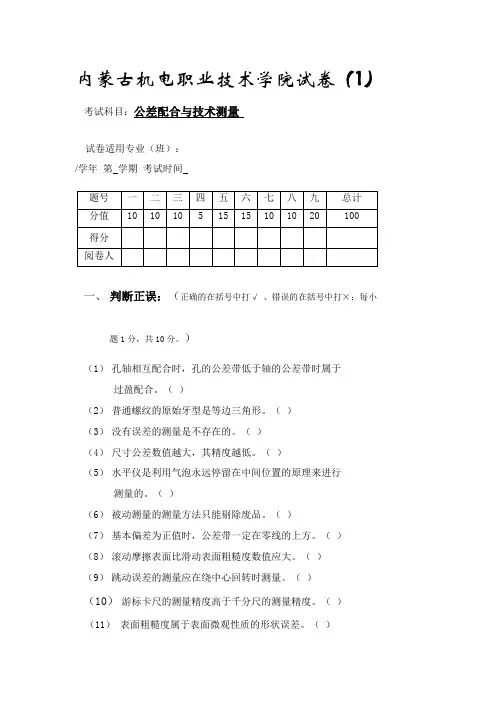

内蒙古机电职业技术学院试卷（1）考试科目：公差配合与技术测量试卷适用专业（班）：/学年第学期考试时间一、判断正误：（正确的在括号中打√、错误的在括号中打×；每小题1分，共10分。
）（1）孔轴相互配合时，孔的公差带低于轴的公差带时属于过盈配合。
（）（2）普通螺纹的原始牙型是等边三角形。
（）（3）没有误差的测量是不存在的。
（）（4）尺寸公差数值越大，其精度越低。
（）（5）水平仪是利用气泡永远停留在中间位置的原理来进行测量的。
（）（6）被动测量的测量方法只能剔除废品。
（）（7）基本偏差为正值时，公差带一定在零线的上方。
（）（8）滚动摩擦表面比滑动表面粗糙度数值应大。
（）（9）跳动误差的测量应在绕中心回转时测量。
（）（10）游标卡尺的测量精度高于千分尺的测量精度。
（）（11）表面粗糙度属于表面微观性质的形状误差。
（）二、填空：（每空1分，共10分）（1）滚动轴承内圈与轴的配合应选用基（）制的配合。
（2）ES - ei 为正值时是（）。
（3）基本偏差为正值且为下偏差时，基本偏差代号应在（）范围中。
（4）当查表得到Φ54E6（）时，则Φ54e6应为（）。
（5）基准制的选择应优先选用（）制。
（6）测量的四要素是（），（），（），（）。
三、选择题：（每小题2分，共10分）（1）孔的最大极限尺寸减轴的最小极限尺寸的代数差为正值时是（）。
a）最大过盈；b）最小间隙；c）最大间隙；d）最小过盈；（2）测量误差可分为（）三大类。
a）相对误差、方法误差、环境误差；b）示值误差、器具误差、粗大误差；c）器具误差、人员误差、环境误差；d）随机误差、系统误差、粗大误差；（3）下列标注方法中属于普通粗牙内螺纹的是（）。
a）M30×2—5g6g; b）M20×2—6H ；c）M24--5g6g；d） M36—6H;（4）位置公差中的定位公差是（）。
a）倾斜度、垂直度、对称度；b）位置度、同轴度、平行度；c）对称度、位置度、同轴度；d）对称度、同轴度、圆柱度；（5）基孔制间隙配合轴的代号是（）。

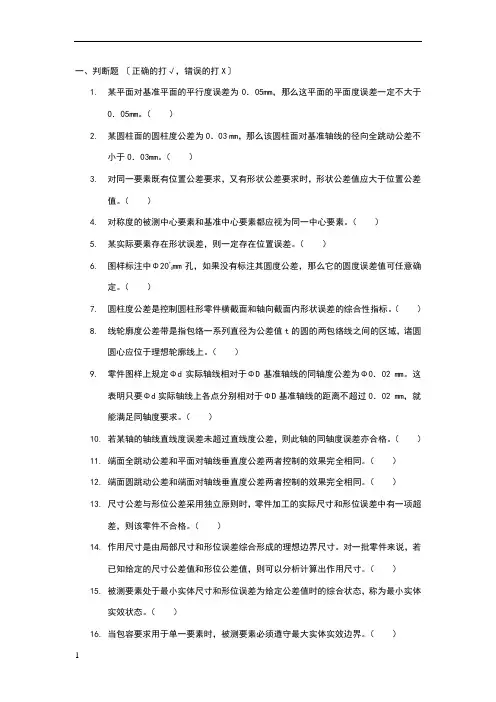

一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）5.某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。
（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
习题一、判断题〔正确的打√，错误的打X〕9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）14．图样标注中Φ20+0.021mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（）23．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
（）24．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）25．当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
公差复习题练习题公差复习题一、单项选择题（错选、多选或未选均无分）1、以下协调代号标示恰当的就是【】a、φ40h6/f7b、φ40h7/p6c、φ40h7/d8d、φ40h8/h72、下列各种情况中，应选择间隙配合的有【】a、要求定心精度高b、转动、移动或复合运动c、不可拆卸d、工作时无相对运动3、下述叙述中正确的有【】a、φ20g7比φ20h8的精度高b、φ20h7比φ50h7的精度高c、国家标准规定不允许孔、轴公差带组成非基准制配合d、零件的尺寸精度高，其配合间隙小4、最小音速尺寸与基本尺寸的关系就是【】a、前者大于后者b、前者大于后者c、前者等同于后者d、两者之间的大小无法确认5、标准公差等级存有（）级，基本偏差存有28个。
【】a、19个b、20个c、21个d、22个6、加工后零件的实际尺寸与理想尺寸之差称之为【】a、几何误差b、形状误差c、尺寸误差d、尺寸公差7、设计时形状公差数值选择的原则是。
【】a.为更好满足使用功能要求，公差值越小越好b.为降低加工成本，公差值越大越好c.在满足零件功能要求的前提下选择最经济的公差值d.尽量多的采用形位未注公差8、下列关于基本偏差的论述中正确的是【】a、基本偏差就是数值较小的那个偏差b、轴的基本偏差为下偏差c、基本偏差数值大小取决于基本偏差代号d、孔的基本偏差为下偏差9、以下协调中就是间隙协调的就是【】a、φ40h7/f6b、φ40h7/m6c、φ40h8/n7d、φ40h8/t710、决定尺寸公差带位置的因素是【】a、标准公差b、基本偏差c、配合公差d、基本尺寸11、同意尺寸公差拎大小的因素就是【】a、标准公差b、基本偏差c、配合公差d、基本尺寸12、容许间隙或过盈的变动量就是【】a、尺寸公差b、形状公差c、配合公差d、位置公差13、关于形位公差标示恰当的存有【】a、直线度公差的标注其指引线箭头应与被测要素垂直b、平面度公差的标注其指引线箭头必须与被测表面垂直c、圆锥体有圆度公差要求时，其指引线箭头必须与被测表面垂直d、圆锥体有圆跳动要求时，其指引线箭头必须与被测表面垂直14、由于测量误差的存有而对被测子集量无法确实的程度称作【】a、灵敏度b、精确度c、不确认度d、精密度15、量块的精度指标主要是【】a、尺寸精度和形状精度b、尺寸精度和测量面平行精度c、测量面平行精度和表面粗糙度d、表面质量16、由于测量器具零位不许而发生的误差属【】a、随机误差b、粗壮误差c、系统误差d、测量误差e,则【】17、某轴标注φ20?0.021○a、被测要素尺寸严格遵守成效边界b、当被测要素尺寸为φ20mm，容许形状误差最小仅约0.021mmc、被测要素尺寸严格遵守对称建议d、被测要素尺寸为φ19.979mm时，容许形状误差最小仅约0.021mm18、国家标准规定的形位公差存有【】a、12项b、13项c、14项d、15项19、公差带形状是两同轴圆柱面之间的区域的有【】a、端面全系列跳动b、圆度c、径向圆跳动d、圆柱度20、关于实效尺寸的计算公式中正确的有【】a、轴的实效尺寸=dmax+形位公差b、轴的实效尺寸=实际尺寸+形位公差c、孔的实效尺寸=dmax-形位公差d、孔的实效尺寸=最大实体尺寸+形位公差21、倾斜度公差属于【】a、定向公差b、形状公差c、跳动公差d、定位公差22、公差拎形状就是两同心圆之间的区域的存有【】a、圆柱度b、圆度c、端面圆跳动d、径向全系列跳动23、端面跳动公差属于【】a、形位公差b、定位公差c、跳动公差d、定向公差24、几何要素按结构特征分成【】a、轮廓要素和中心要素b、实际要素和理想要素c、被测要素和基准要素d、单一要素和关联要素25、全跳动分为【】a、径向全系列跳动和轴向全系列跳动b、径向全系列跳动c、径向全系列跳动和端面全系列跳动d、端面全系列跳动和轴向全系列跳动26、面的边线度公差与面的倾斜度公差的最小区别是【】a、对被测要素的形状精度建议相同b、对基准要素的形状精度建议相同27、公差拎的形状相同d、面的位置度公差比面的倾斜度公差多一个确定公差带位置的基准和理论正确尺寸28、构成形位公差带的要素为【】a、形状、位置，方向和大小b、形状，大小和方向；c、位置，大小和方向；d、形状、位置和方向；29、不属于定向公差项目的就是【】a、同轴度b、平行度c、垂直度d、倾斜度30、下图中圆柱体轴线的直线度公差带形状是【】a、一个圆柱体；b、一个四棱柱体；c、两平行直线；d、两等距直线。
第一章绪论一、填空题（1）零部件具有互换性必须满足三个条件，即装配前不经选择，装配时不需要修配调整，装配后满足使用要求。
（2）在生产中采用的分组装配法，是在设计阶段就确定了的，它属于不完全互换。
（3）为了控制加工误差，在设计时需要规定公差，在制造时需要进行检测。
1.（4）保证互换性生产的基础是标准化。
（5）R5 系列中10～100 的优先数是10、 16 、 25 、 40 、63、100。
（6）优先数系R10 系列中在1～10 的进段中包含 11 个优先数。
它们分别为1.00，1.25，1.60，2.00，2.50，3.15，4.00，5.00，6.30， 8 ，10.00二、判断题（1）对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性原则。
（ N ）（2）遵循互换性原则将使设计工作简化，生产效率提高，制造成本降低，使用维修方便。
（ Y ）（3）标准化是通过制定、发布和实施标准，并达到统一的过程，因而标准是标准化活动的核心。
（ Y ）三、简答题1、互换性的意义及作用?2、什么是标准、标准化？按标准颁发的级别分，我国有哪几种？3、完全互换和不完全互换有什么区别？各应用于什么场合？第二章极限与配合一、填空1.ф25H7/s6与ф25S7/h6配合性质相同，ф25H8/u7与ф25U8/h7配合性质不同。
2.公差带的大小由公差数值的大小确定，公差带的位置由极限偏差确定。
3.为满足同一使用要求，大批生产时采用的孔、轴配合，应比单件生产时配合紧些。
4.图样上标注的的孔尺寸为φ80Js8,已知IT8=63μm，则基本偏差为0.0315mm ，最大实体尺寸为φ80.0315mm , 最小实体尺寸为φ79.9685mm .5.ф50M6/h5的配合中，已知最大间隙为+7μm,最大过盈为-20μm,轴的下偏差为-11μm，则孔的公差为 16μm ，配合公差为 27μm 。
6.已知基本尺寸ф50mm的轴的最小极限尺寸为ф49.98mm公差为0.011mm，则它的上偏差为 -0.009 ,下偏差为 -0.02 .7.已知某基准孔的公差为0.013mm, 则它的下偏差为 0 ,上偏差为0.0013 。
形状和位置公差一、判断题（正确的打√，错误的打×）1、形位公差的研究对象是零件的几何要素。
（）2、基准要素是用来确定被测要素方向和位置的要素。
（）3、相对其他要素有功能要求而给出位置公差的要素称为单一要素。
（）4、基准要素为中心要素时，基准符号应该与要素的轮廓要素尺寸线错开。
（）5、某一实际圆柱面的实测径向圆跳动为f，则它的圆度误差一定不会超过f。
（）6、某一实际平面对基准平面的平行度误差为m，则该平面的平面度误差一定不大于m。
（）7、径向圆跳动公差带与圆度公差带的区别是两者的形状方面不同。
（）8、一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）9、某零件的对称度公差要求是0.05㎜，若测得实际对称面与理想中心面的差值为0.03㎜，则该项指标合格。
（）10、位置公差是解决关联实际要素的方向、位置对基准要素所允许的变动量问题。
（）11、端面全跳动公差和端面对轴线垂直度公差的作用完全一致。
（）12、形状公差包括平面度公差、圆度公差和垂直度公差。
（）13、径向全跳动公差可以综合控制圆柱度和同轴度误差。
（）14、任何实际要素都同时存在有形位误差和尺寸误差。
（）15、最大实体状态就是尺寸最大时的状态。
（）16、实际要素处于最大极限尺寸且相应的中心要素的形位误差达到最大允许值时的状态称为实效状态。
（）17、独立原则是指零件无形位误差。
（）18、包容要求是要求实际要素处处不超越最小实体边界的一种公差原则。
（）19、最大实体要求之下关联要素的形位公差不能为零。
（）20、定向、定位最小区域的形状和各自的公差带形状一致，其宽度或直径由被测实际要素本身确定。
（）二、多项选择题1、定位公差包括有。
A、同轴度B、平行度C、对称度D、位置度2、定向公差包括有。
A、平行度B、平面度C、垂直度D、倾斜度3、形位公差所描述的区域所具有的特征是。
A、大小B、方向C、形状D、位置4、有关标注正确的论述有。
《公差配合与测量技术》习题集习题一1、什么是互换性？2、为什么要规定公差？3、什么是“平均盈隙”？4、大批量生产方式及其采用的加工手段有何优缺点？5、多品种、中小批量的生产为什么必须采用先进的加工技术才有出路？6、什么是标准化？7、什么是优先数和优先数系？8、为什么检测是实现互换性的重要手段？ 9、本课程的主要任务是什么？习题二1、判断下列各种说法是否正确，并简述理由。
（1）基本尺寸是设计给定的尺寸，因此零件的实际尺寸越接近基本尺寸，则其精度越高。
（2）最小实体尺寸是孔、轴最小极限尺寸的统称。
（3）公差，可以说是零件尺寸允许的最大偏差。
0.03320]+Φ（4）孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（5）过度配合可能具有间隙或过盈，因此过度配合可能是间隙配合或是过盈配合。
（6）某孔的实际尺寸小于与其结合的轴的实际尺寸，则形成过盈配合。
2。
34、绘出下列三对孔、轴配合的公差带图，并分别计算出他们的最大、最小与平均间隙（Xmax 、Xmin 、Xav ）或过盈（Ymax 、Ymin 、Yav ）及配合公差（T f ）(单位mm). 1) 孔 轴2）孔 轴 3）孔轴5、说明下列配合符号所表示的基准制、公差等级和配合类别（间隙配合、过渡配合或过盈配合），并查表计算其极限间隙或极限过盈，画出其尺寸公差带图。
1）φ25/H7/g6 2）φ40K7/h63）φ15JS8/g8 4）φ50S8/h86、试通过查表和计算确定下列孔、轴配合的极限偏差。
然后将这些基孔（轴）制的配合改换成相同配合性质的基轴（孔）制配合，并算出改变后的各配合相应的极限偏差。
1）φ60H9/d9 2) φ30H8/f73) φ50K7/h6 4) φ80H7/u67、设孔、轴配合的基本尺寸D和使用要求如下：1）D=40mm Xmax=+0.068 Xmin=+0.0252）D=20mm Xmax=+0.096 Xmin=+0.0383）D=35mm Xmax= —0.099 Xmin= —0.0214）D=60mm Xmax= —0.062 Xmin= —0.013试按配合公差的公式T f = Xmax —Xmin = Ymin —Ymax和GB/T 800—1998及GB/T 1801—1999中的公差表格确定其基准制、孔、轴的公差等级和基本偏差代号以及它们的极限偏差。
1 职业部2010—2011学年上学期第七次间周考《极限》试卷
08机电班适用 命题人：毛宏斌
一、填空题（每空1分，共30分）
1、国标规定，形位公差采用 法标注。
2、用以限制实际要素变动的区域称为 。
3、位置公差包括 、 、 三项。
4、被测实际要素在 内（或之间）为合格，反之为不合格。
5、基准符号由 、 、 、 四部分组成。
6、形位公差带有 、 、 、 四个要素。
7、延伸公差带的主要作用是 。
8、形状公差带的方向是公差带的延伸方向，与测量方向 ，其实际方向由 决定。
9、形位公差需要附加文字说明时，属于被测要素 的说明，应写在公差框格的上方；属于 的说明，应写在公差框格的下方。
10、遵守独立原则的被测要素，其局部实际尺寸由 和 控制，形位误差由 控制。
11、最大实体要求用于被测要素时，应在框格中 后标注M ；用于基准要素时，应在 后标注M 。
12、包容原则用于单一要素时，应在 后面标注E ；用于关联要素时，应在框格的第二格内标注 。
13、包容原则要求被测要素遵守 边界；最大实体原则要求被测要素遵守 边界。
14、当配合的孔与轴皆处于 状态时，其配合最紧；皆处于 状态时，其配合最松。
二、选择题（每小题2分，共20分） 1、最大实体尺寸是指（ ） A 、孔和轴的最大极限尺寸 B 、孔和轴的最小极限尺寸 C 、孔的最大极限尺寸和轴的最小极限尺寸 D 、孔的最小极限尺寸和轴的最大极限尺寸 2、下列形位公差项目中属于定向公差的是（ ） A 、倾斜度 B 、同轴度 C 、圆柱度 D 、直线度 3
说明（ ） A 、被测要素为单一要素； B 、当被测要素处于最大实体状态时，垂直度公差为0.015； C 、被测要素遵守的最大实体实效边界等于最大实体边界； D 、在任何情况下，垂直度公差为0.015。
4、如果给定形位公差项目的被测要素是轮廓要素，标注时，形位公差框格指引线应与对应的尺寸线（ ） A 、对齐 B 、错开 C 、对齐或错开 D 、与基准有关 5、下列符号属于形状公差项目的是（ ） A 、∥ B 、∠ C 、⊙ D 、 6、用来确定被测要素方向和位置的要素是（ ） A 、理想要素 B 、基准要素 C 、关联要素 D 、被测要素 7、形位公差基准符号中的字母（ ） A 、按垂直方向书写 B 、按水平方向书写 C 、按任意方向书写 D 、书写方向与基准符号方向一致 8、被测要素一定是（ ） A 、理想要素 B 、实际要素 C 、单一要素 D 、关联要素 9、下列字母，可选作基准字母的是（ ） A 、E B 、O C 、D D 、R 10、下列公差项目属于定位公差的是（ ） A 、圆柱度 B 、平行度 C 、垂直度 D 、同轴度 三、判断题（每小题1分，共10分） 1、零件的最大实体尺寸一定大于最小实体尺寸（ ） 2、在加工过程中，随着加工余量的切除，若首先获得的尺寸为最大实体尺寸，则该零件为孔（ ）
3、包容要求表示关联要素遵守最大实体边界（）
4、最大实体要求遵守最大实体边界（）
5、有形位公差要求的要素是单一要素（）
6、基准本身是理想要素（）
7、几何误差是被测要素相对理想要素的变动量，变动量越大，误差就
越大，精度就越低（）
8、形位公差带的大小由给定的形位公差值t确定（）
9、孔或轴具有允许的材料量为最多时的状态称为最大实体状态，其代
号为MMC ( )
10、最大实体实效尺寸是指在最大实体状态下的体外作用尺寸（）
四、名词解释（共9分）
1、被测要素
2、独立原则
3、包容要求
五、按要求完成下列各题（31分）
1
2、看图计算题(10分)
(1)、最大、最小实体尺寸是多少？
(2)、直线度公差的给定值是多少？
(3)、直线度公差最大增大值是多少？
(4)、直线度公差的最大允许值是多少？
(5)、当实际尺寸为10.98时，直线度公差增大值是多少？
3、改正下图中形位公差标注上的错误（不改变形位公差项目，12分）
2。
