(完整版)形位公差试题.docx

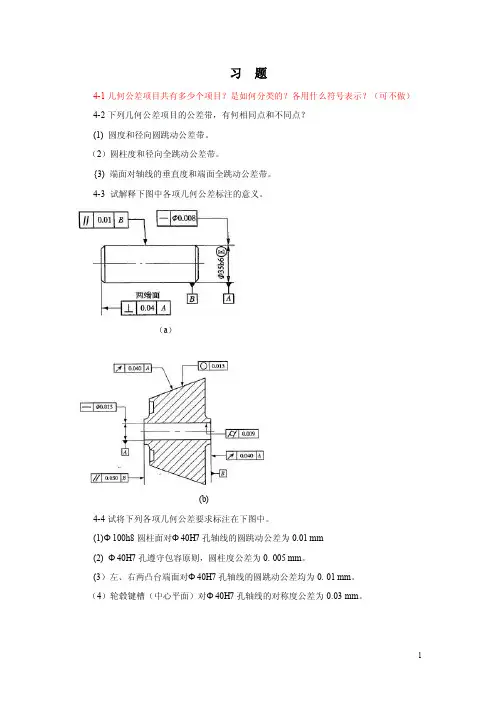

习题4-1几何公差项目共有多少个项目？是如何分类的？各用什么符号表示？（可不做）4-2下列几何公差项目的公差带，有何相同点和不同点？(1) 圆度和径向圆跳动公差带。

（2）圆柱度和径向全跳动公差带。

{3) 端面对轴线的垂直度和端面全跳动公差带。

4-3 试解释下图中各项几何公差标注的意义。

（a）(b)4-4试将下列各项几何公差要求标注在下图中。

(1)Φ100h8圆柱面对Φ40H7孔轴线的圆跳动公差为0.01 mm(2) Φ40H7孔遵守包容原则，圆柱度公差为0. 005 mm。

(3）左、右两凸台端面对Φ40H7孔轴线的圆跳动公差均为0. 01 mm。

（4）轮毂键槽（中心平面）对Φ40H7孔轴线的对称度公差为0.03 mm。

4-5 试将下列各项几何公差要求标注在下图中。

(1) 2×Φd轴线对其公共轴线的同轴度公差均为Φ0. 02 mm。

(2）ΦD轴线对2×Φd公共轴线的垂直度公差为0.015 mm 。

{3）ΦD轴线对2×Φd公共轴线的对称度公差为0.01 mm。

4-6试将下列各项几何公差要求标注在下图中。

(1) 圆锥面A的圆度公差为0.01 mm，素线的直线度公差为0.008mm。

（2）圆锥面A轴线对Φd轴线的同轴度公差为Φ0.015 mm。

（3）Φd圆柱面的圆柱度公差为0.005 mm，Φd轴线的直线度公差为0.01mm。

（4）右端面B对Φd轴线的圆跳动公差为0. 02 mm。

4-7 不改变图中几何公差项目符号，改正下图几何公差标注的错误。

（a）（b）（c）（d）(e)4-8 按下图中图样的标注，填写下表。

4-9 零件如下图所示，求轴的最大实体尺寸、最小实体尺寸和实效尺寸。

若轴的横截面形状正确，实际尺寸处处皆为Φ29.99 mm，轴线的直线度误差为0.02mm，试问该轴是否合格？4-10试根据图中图样的标注，按下表规定的栏目分填写下表。

形状和位置公差一、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度方向）、基准（分清轮廓要素和中心要素，字母放正，单一基准和组合基准）2、公差带的特点（四要素）大小、方向、形状、位置3、公差原则基本概念最大、最小实体状态和实效状态：（1）最大和最小实体状态MMC：含有材料量最多的状态。

孔为最小极限尺寸；轴为最大极限尺寸。

LMC：含有材料量最小的状态。

孔为最大极限尺寸；轴为最小极限尺寸。

MMS=Dmin；dmaxLMS=Dmax；dmin（2）最大实体实效状态最大实体实效状态MMVC：是指实际尺寸达到最大实体尺寸且形位误差达到给定形位公差值时的极限状态。

最大实体实效尺寸MMVS：在实效状态时的边界尺寸。

A）单一要素的实效尺寸是最大实体尺寸与形状公差的代数和。

对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—形状公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+形状公差B）关联要素的实效尺寸是最大实体尺与位置公差的代数和。

对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—位置公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。

（1）最大实体边界（MMC边界）当理想边界的尺寸等于最大实体尺寸时，该理想边界称为最大实体边界。

（2）最大实体实效边界（MMVC边界）当理想边界尺寸等于实效尺寸时，该理想边界称为实效边界。

包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意一点，都必须在具有理想形状的包容面内，该理想形状的尺寸为最大实体尺寸。

即当被测要素的局部实际尺寸处处加工到最大实体尺寸时，形位误差为零，具有理想形状。

（2）包容原则的特点A、要素的作用尺寸不得超越最大实体尺寸MMS。

B、实际尺寸不得超越最小实体尺寸LMS 。

按包容原则要求，图样上只给出尺寸公差，但这种公差具有双重职能，即综合控制被测要素的实际尺寸变动量和形状误差的职能。

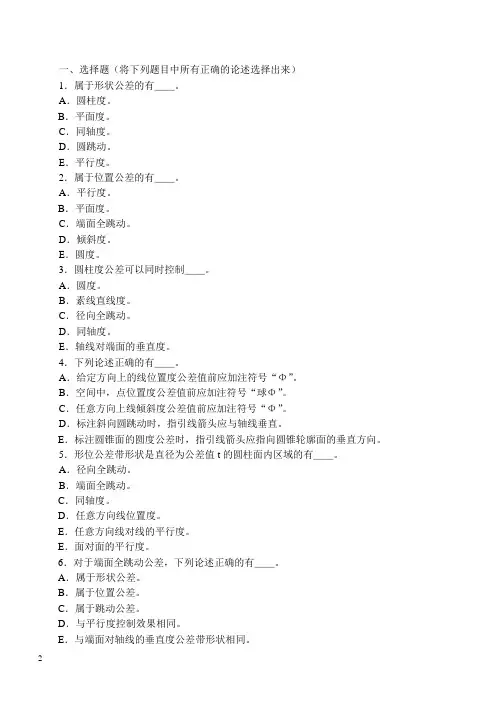

一、选择题（将下列题目中所有正确的论述选择出来）1．属于形状公差的有＿＿。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

2．属于位置公差的有＿＿。

A．平行度。

B．平面度。

C．端面全跳动。

D．倾斜度。

E．圆度。

3．圆柱度公差可以同时控制＿＿。

A．圆度。

B．素线直线度。

C．径向全跳动。

D．同轴度。

E．轴线对端面的垂直度。

4．下列论述正确的有＿＿。

A．给定方向上的线位置度公差值前应加注符号“Φ”。

B．空间中，点位置度公差值前应加注符号“球Φ”。

C．任意方向上线倾斜度公差值前应加注符号“Φ”。

D．标注斜向圆跳动时，指引线箭头应与轴线垂直。

E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

5．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。

A．径向全跳动。

B．端面全跳动。

C．同轴度。

D．任意方向线位置度。

E．任意方向线对线的平行度。

E．面对面的平行度。

6．对于端面全跳动公差，下列论述正确的有＿＿。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与平行度控制效果相同。

E．与端面对轴线的垂直度公差带形状相同。

27．下列公差带形状相同的有＿＿。

A．轴线对轴线的平行度与面对面的平行度。

B．径向圆跳动与圆度。

C．同轴度与径向全跳动。

D．轴线对面的垂直度与轴线对面的倾斜度。

E．轴线的直线度与导轨的直线度mm○E则＿＿。

8．某轴Φ10 0-0.015A．被测要素遵守MMC边界。

B．被测要素遵守MMVC边界。

C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015 mm。

D．当被测要素尺寸为Φ9.985mm时，允许形状误差最大可达0．015 mm。

E．局部实际尺寸应大于等于最小实体尺寸。

9．表面粗糙度代（符）号在图样上应标注在＿＿。

A．可见轮廓线上。

B．尺寸界线上。

C．虚线上。

D．符号尖端从材料外指向被标注表面。

E．符号尖端从材料内指向被标注表面。

二、填空题1．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。

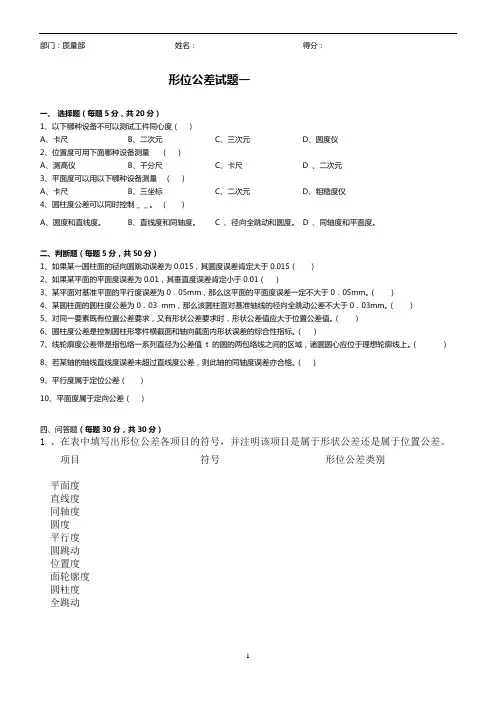

部门：质量部姓名：得分：形位公差试题一一、选择题（每题5分，共20分）1、以下哪种设备不可以测试工件同心度（）A、卡尺B、二次元C、三次元D、圆度仪2、位置度可用下面哪种设备测量（）A、测高仪B、千分尺C、卡尺 D 、二次元3、平面度可以用以下哪种设备测量（）A、卡尺B、三坐标C、二次元D、粗糙度仪4、圆柱度公差可以同时控制＿＿。

（）A、圆度和直线度。

B、直线度和同轴度。

C 、径向全跳动和圆度。

D 、同轴度和平面度。

二、判断题（每题5分，共50分）1、如果某一圆柱面的径向圆跳动误差为0.015，其圆度误差肯定大于0.015（）2、如果某平面的平面度误差为0.01，其垂直度误差肯定小于0.01（）3、某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）4、某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不大于0．03mm。

（）5、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）6、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）7、线轮廓度公差带是指包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）8、若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）9、平行度属于定位公差（）10、平面度属于定向公差（）四、问答题（每题30分，共30分）1 、在表中填写出形位公差各项目的符号，并注明该项目是属于形状公差还是属于位置公差。

项目符号形位公差类别平面度直线度同轴度圆度平行度圆跳动位置度面轮廓度圆柱度全跳动1。

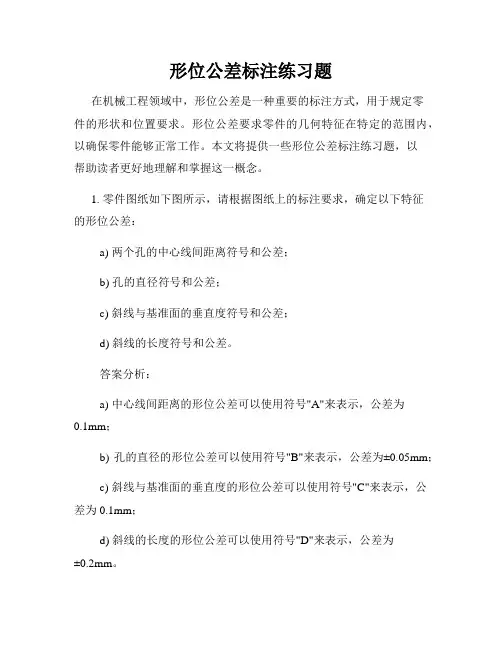

形位公差标注练习题在机械工程领域中，形位公差是一种重要的标注方式，用于规定零件的形状和位置要求。

形位公差要求零件的几何特征在特定的范围内，以确保零件能够正常工作。

本文将提供一些形位公差标注练习题，以帮助读者更好地理解和掌握这一概念。

1. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔的中心线间距离符号和公差；b) 孔的直径符号和公差；c) 斜线与基准面的垂直度符号和公差；d) 斜线的长度符号和公差。

答案分析：a) 中心线间距离的形位公差可以使用符号"A"来表示，公差为0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 斜线与基准面的垂直度的形位公差可以使用符号"C"来表示，公差为0.1mm；d) 斜线的长度的形位公差可以使用符号"D"来表示，公差为±0.2mm。

2. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 孔的中心线和基准面直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔的轴线与基准面的平行度符号和公差。

答案分析：a) 孔的中心线和基准面直线的距离的形位公差可以使用符号"E"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔的轴线与基准面的平行度的形位公差可以使用符号"F"来表示，公差为0.2mm。

3. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔中心线的位置和基准直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔中心线和基准直线的夹角符号和公差。

答案分析：a) 两个孔中心线的位置和基准直线的距离的形位公差可以使用符号"G"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔中心线和基准直线的夹角的形位公差可以使用符号"H"来表示，公差为±0.5°。

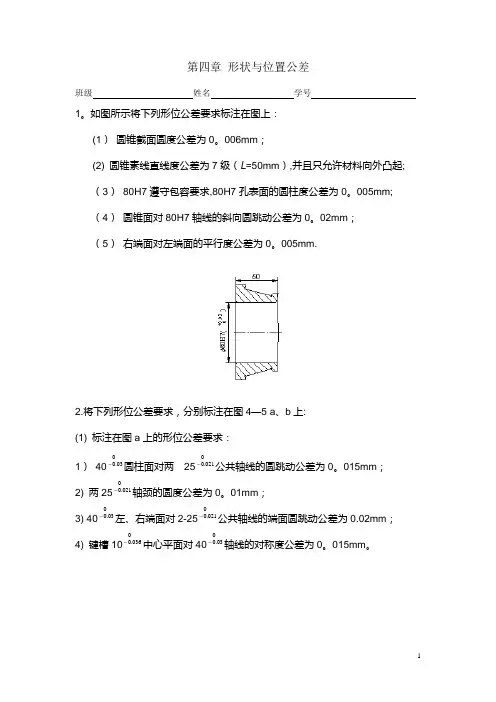

第四章形状与位置公差班级姓名学号1。

如图所示将下列形位公差要求标注在图上：(1）圆锥截面圆度公差为0。

006mm；(2) 圆锥素线直线度公差为7级（L=50mm）,并且只允许材料向外凸起;（3）80H7遵守包容要求,80H7孔表面的圆柱度公差为0。

005mm;（4）圆锥面对80H7轴线的斜向圆跳动公差为0。

02mm；（5）右端面对左端面的平行度公差为0。

005mm.2.将下列形位公差要求，分别标注在图4—5 a、b上:(1) 标注在图a上的形位公差要求：1）4003.0-圆柱面对两25021.0-公共轴线的圆跳动公差为0。

015mm；2) 两25021.0-轴颈的圆度公差为0。

01mm；3) 4003.0-左、右端面对2-25021.0-公共轴线的端面圆跳动公差为0.02mm；4) 键槽10036.0-中心平面对4003.0-轴线的对称度公差为0。

015mm。

a) b) （2) 标注在图b上的形位公差要求：1）底平面的平面度公差为0。

012mm；2)20021.0+两孔的轴线分别对它们的公共轴线的同轴度公差为0。

015mm；3）20021.0+两孔的轴线对底面的平行度公差为0.01mm，两孔表面的圆柱度公差为0.008mm。

3。

将下列技术要求标注在习题图3-3上。

(1)φ100h6圆柱表面的圆度公差为0.005mm。

（2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0.015mm。

(3)φ40P７孔的圆柱度公差为0.005mm。

（4)左端的凸台平面对φ40P7孔轴线的垂直度公差为0.01 mm。

（5）右凸台端面对左凸台端面的平行度公差为0.02 mm.4.试将下列技术要求标注在图上(1)φd圆柱面的尺寸为φ300—0。

025mm，采用包容要求，φD圆柱面的尺寸为φ50—0.039mm，采用独立原则。

（2)φd 表面粗糙度的最大允许值为R a =1.25μm,φD 表面粗糙度的最大允许值为R a =2μm 。

一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）5.某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。

（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。

（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

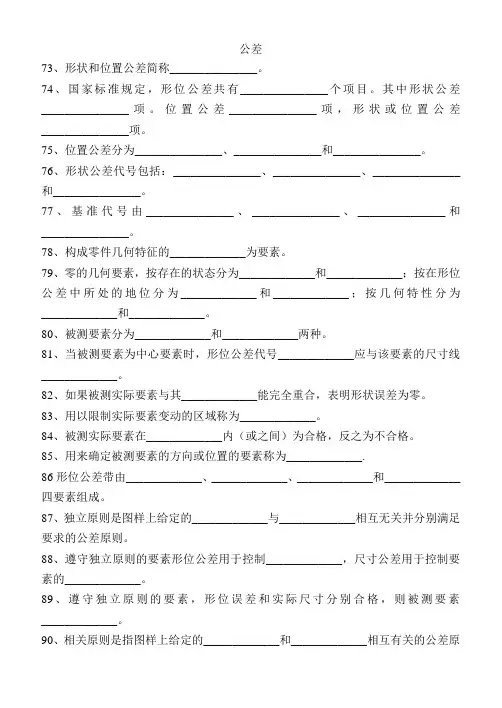

公差73、形状和位置公差简称_______________。

74、国家标准规定，形位公差共有_______________个项目。

其中形状公差_______________项。

位置公差_______________项，形状或位置公差_______________项。

75、位置公差分为_______________、_______________和_______________。

76、形状公差代号包括：_______________、_______________、_______________和_______________。

77、基准代号由_______________、_______________、_______________和_______________。

78、构成零件几何特征的_____________为要素。

79、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。

80、被测要素分为_____________和_____________两种。

81、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。

82、如果被测实际要素与其_____________能完全重合，表明形状误差为零。

83、用以限制实际要素变动的区域称为_____________。

84、被测实际要素在_____________内（或之间）为合格，反之为不合格。

85、用来确定被测要素的方向或位置的要素称为_____________.86形位公差带由_____________、_____________、_____________和_____________四要素组成。

87、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则。

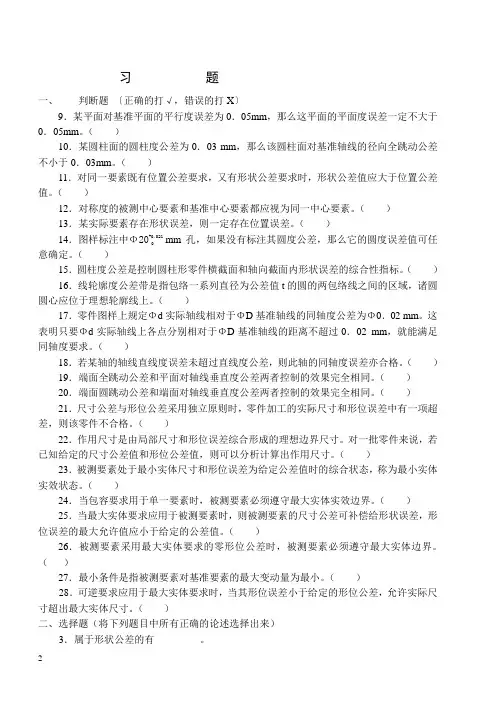

习题一、判断题〔正确的打√，错误的打X〕9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）14．图样标注中Φ20+0.021mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

（）23．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。

（）24．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

（）25．当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

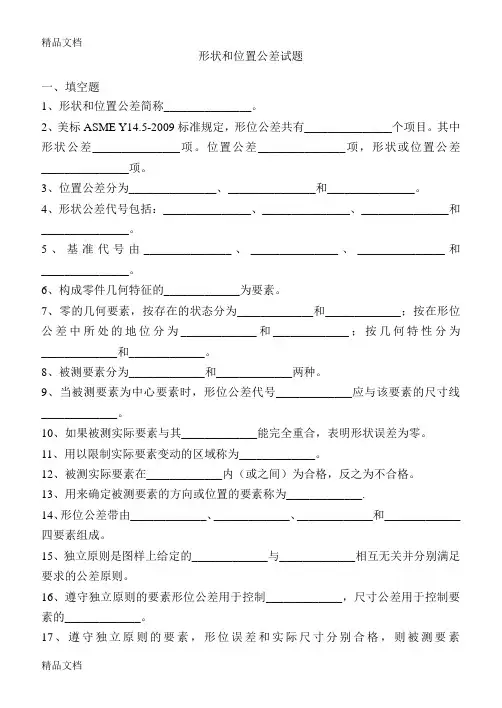

形状和位置公差试题一、填空题1、形状和位置公差简称_______________。

2、美标ASME Y14.5-2009标准规定，形位公差共有_______________个项目。

其中形状公差_______________项。

位置公差_______________项，形状或位置公差_______________项。

3、位置公差分为_______________、_______________和_______________。

4、形状公差代号包括：_______________、_______________、_______________和_______________。

5、基准代号由_______________、_______________、_______________和_______________。

6、构成零件几何特征的_____________为要素。

7、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。

8、被测要素分为_____________和_____________两种。

9、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。

10、如果被测实际要素与其_____________能完全重合，表明形状误差为零。

11、用以限制实际要素变动的区域称为_____________。

12、被测实际要素在_____________内（或之间）为合格，反之为不合格。

13、用来确定被测要素的方向或位置的要素称为_____________.14、形位公差带由_____________、_____________、_____________和_____________四要素组成。

一、判断题1.√2.√3.×4.×5.×6.×7.√8.√9.× 10.× 11.√ 12.× 13.√ 14.× 15.√ 16.× 17.× 18.√ 19.× 20.√二、选择题1. A；B2. A；C；D3. A；B4. B；C5. B；C；E6. B；D7. C；D；E8. A；C；E9.B；C；E 10.B；D 11. A；D；E 12. B；C；D 13. B；D 14. B；C 15. A；C三、填空题2．公差带形状相同前者公差带轴线位置浮动而后者轴线的位置是固定的。

3．距离为公差值t的两平行平面直径为公差值t的圆柱面内4．半径差为公差值t的两同心圆之间的区域半径差为公差值t的两同轴圆柱面之间的区域5．距离为公差值t，且相对基准中心平面（或中心线、轴线）对称配置的两平行平面之间的区域6．距离分别为公差值t1 、t2的两对平行平面之间的区域7．径向全跳动误差径向全跳动误差8．内凹或中凸9．满足其功能要求10．相同固定浮动11．直径为公差值t，且与基准平面成理论正确角度的圆柱面内的区域直径为公差值t，且以线的理想位置为轴线的圆柱面内的区域12．0.02513．给定任意方向的线相对第一基准B，第二基准A的位置度公差为Ф0.1，且遵守最小实体要求。

14．Ф40.03 Ф40.119 Ф40.08715．Ф40.041 Ф4.0046 Ф40.03316．0.01 Ф40.11917．MMC（最大实体边界）Ф20 018．最小实体状态Ф9.972 0.0219．在满足使用功能的前提下，选用最经济的公差值四、综合题答案图2-9 10．见答案图2-10。

答案图2-10 11．见答案图2-11。

答案图2-11 12．见答案图2-12。

答案图2-12 13．见答案图2-13。

答案图2-13 14．见答案图2-14。

机械形位公差试题及答案一、单选题（每题2分，共20分）1. 机械加工中，形位公差是指零件的（）。

A. 尺寸精度B. 形状精度C. 位置精度D. 形状和位置精度答案：D2. 形位公差中，直线度是指（）。

A. 直线的直线程度B. 直线的弯曲程度C. 直线的倾斜程度D. 直线的扭曲程度答案：A3. 圆度公差是指（）。

A. 圆的圆周长度B. 圆的直径大小C. 圆的圆心位置D. 圆的圆周上各点到圆心的距离一致性答案：D4. 平行度公差是指（）。

A. 两个平面的平行程度B. 两个平面的垂直程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A5. 垂直度公差是指（）。

A. 两个平面的垂直程度B. 两个平面的平行程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A6. 同轴度公差是指（）。

A. 两个轴线的平行程度B. 两个轴线的垂直程度C. 两个轴线的倾斜程度D. 两个轴线的同轴程度答案：D7. 倾斜度公差是指（）。

A. 直线的倾斜程度B. 直线的弯曲程度C. 直线的扭曲程度D. 直线的直线程度答案：A8. 位置度公差是指（）。

A. 点的位置精度B. 线的位置精度C. 面的位置精度D. 点、线、面的位置精度答案：D9. 同心度公差是指（）。

A. 两个圆的圆心位置一致性B. 两个圆的直径大小C. 两个圆的圆周长度D. 两个圆的圆周上各点到圆心的距离一致性答案：A10. 跳动公差是指（）。

A. 零件在旋转时的跳动程度B. 零件在旋转时的振动程度C. 零件在旋转时的倾斜程度D. 零件在旋转时的扭曲程度答案：A二、多选题（每题3分，共15分）1. 形位公差包括以下哪些类型？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：ABCDE2. 下列哪些是形状公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：AB3. 下列哪些是位置公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：CDE三、判断题（每题2分，共10分）1. 形位公差是零件加工中非常重要的参数。

形位公差练习题1、形状和地址公差简称 _______________。

2、国家标准规定，形位公差共有_______________个项目。

其中形状公差 _______________项。

地址公差 _______________项，形状或地址公差 _______________项。

3、地址公差分为 _______________、_______________和_______________。

4 、形状公差代号包括： _______________、 _______________、 _______________和_______________。

综合题1、在表中填写出形位公差各项目的符号，并注明该项目是属于形位公差还是属于地址公差。

项目符号形位公差项目符号形位公差种类种类同轴度圆度圆柱度平行度地址度圆跳动面轮廓度平面度全跳动直线度2、说明图中形位公差代号注明的含义。

3、按以下要求在习题图上标出形位公差代号。

（1）φ 50mm 圆柱面素线的直线度公差值为0.02mm。

（2）φ 30mm 圆柱面的圆柱度公差值为0.05mm。

（3）整个零件的轴线必定位于直径0.04mm 的圆柱面内。

4、说明图中形位公差代号注明的含义（按形位公差读法及公差带含义两种方法说明）。

5、将以下技术要求用代号注明在习题图上。

（1）φ 20d7圆柱面任一素线的直线度公差值为 0.05mm。

（2）φ 40m7 轴线相对于φ 20d7 轴线的同轴度公差值为φ 0.01mm。

（3）φ 10H6槽的两平行平面中任一平面对另一平面的平行度公差值为0.015mm。

（4）φ 10H6槽的中心平面对φ 40m7 轴线的对称度公差值为 0.01mm。

（5）φ 20d7圆柱面的轴线对φ 40m7 圆柱右端面的垂直度公差值为φ 0.02mm。

6、说明形位公差注明的含义。

第四章形状和位置公差答案页码顺序4-1在表中填写出形位公差各项目的符号, 并注明该项目是属于形状公差还是属于位置公差。

解：见表2． 1 （符号略）表 2． 1项目符号形位公差类别项目符号形位公差类别同轴度位置公差圆度形状公差圆柱度形状公差平行度位置公差位置度位置公差平面度形状公差面轮廓度形状公差或位置公差圆跳动位置公差全跳动位置公差直线度形状公差4-2在表中填写出常用的十种公差带形状。

解：见表2． 2。

表2． 2序号公差带形状序号公差带形状1两平行直线6两平行平面2两等距曲线7两等距曲面3两同心圆8一个四棱柱4一个圆9一个圆柱5一个球10两同轴圆柱4-3 ．说明图中形状公差代号标注的含义（按形状公差读法及公差带含义分别说明）。

解：1）φ 60f7 圆柱面的圆柱度公差值为 0。

05mm。

圆柱面必须位于半径差为公差值 0。

05mm 的两同轴圆柱面之间。

2）整个零件的左端面的平面度公差是0。

01mm。

整个零件的左端面必须位于距离为公差值 0。

01mm的两平行平面之间。

3）φ 36h6 圆柱表面上任一素线的直线度公差为0。

01mm。

圆柱表面上任一素线必须位于轴向平面内，距离为公差4）φ 36h6 圆柱表面任一正截面的圆的圆度公差为0。

01 的两平行直线之间。

0。

01mm,在垂直于φ 36h6 轴线的任一正截面上，实际圆必须位于半径差为公差值0。

01mm的两同心圆之间。

4-4按下列要求在图上标出形状公差代号。

（1）Φ50 圆柱面素线的直线度公差为。

（2）Φ30 圆柱面的圆柱度公差为。

（3）整个零件的轴线必须位于直径为mm的圆柱面内。

解：按要求在图上标出形状公差代号图4-5将下列技术要求用代号表注在图上。

（1）Φ20d7 圆柱面任一素线的直线度公差为。

（或Φ 20d７圆柱面任一素线必须位于轴向平面内距离为公差值０ . ０５ mm的两平行直线之间。

）（2）被测Φ４０ m７轴线相对于Φ 20d7 轴线的同轴度公差为Φ０. ０１ mm。

四、综合题1．改正图1中各项形位公差标注上的错误（不得改变形位公差项目）.图12．改正图2中各项形位公差标注上的错误(不得改变形位公差项目）。

图23．改正图3中各项形位公差标注上的错误（不得改变形位公差项目）。

图3 4．改正图4中各项形位公差标注上的错误（不得改变形位公差项目）。

图45．改正图5中各项形位公差标注上的错误（不得改变形位公差项目).图56．改正图6中各项形位公差标注上的错误（不得改变形位公差项目）.图6 7．将下列技术要求标注在图7上.（1）φ100h6圆柱表面的圆度公差为0。

005mm。

(2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0。

015mm。

（3）φ40P７孔的圆柱度公差为0.005mm。

（4）左端的凸台平面对φ40P7孔轴线的垂直度公差为0。

01 mm。

(5）右凸台端面对左凸台端面的平行度公差为0。

02 mm.图78．将下列技术要求标注在图8。

（1)圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。

(2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为0.05 mm。

（3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为0.03 mm.（4）φd1和φd2圆柱面的圆柱度公差分别为0.008 mm和0。

006 mm.图8 9．将下列技术要求标注在图9上。

（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0。

04 mm。

(2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。

（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。

（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0。

15mm。

图910．试将下列技术要求标注在图10上.（1）2-φd轴线对其公共轴线的同轴度公差为φ0。

02mm。

（2)φD轴线对2-φd公共轴线的垂直度公差为100 ：0.02 mm.（3）槽两侧面对称中心面对φD轴线的对称度公差为0．02图1011．试将下列技术要求标注在图11上.（1）圆锥面a的圆度公差为0．1 mm。

极限形位公差测试题极限形位公差测试题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（极限形位公差测试题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为极限形位公差测试题的全部内容。

极限第二章形位公差测试题班级姓名分数学号一、选择题（每题2分）1．属于形状公差的是（）A．圆柱度B．圆跳动C．同轴度D．平行度2．在图样标注时,当被测要素是（ )时，公差框格指引线箭头与尺寸线对齐。

A．轴线B．圆柱面C．圆锥面D．轮廓面3．对于孔和轴，最大实体尺寸是指( ）A．孔和轴的最大极限尺寸B．孔和轴的最小极限尺寸C．孔的最大极限尺寸和轴的最小极限尺寸D．孔的最小极限尺寸和轴的最大极限尺寸4．对于径向全跳动公差，下列叙述正确的是（）A．属于形状公差B．属于定向公差C．属于跳动公差D．属于定位公差5．某孔标注为 E 时，表明其对应要素遵守（）要求。

A．最大实体B．最小实体C．独立D．包容6．属于位置公差的有A．圆柱度B．圆度C．同轴度D．平面度7．在图样标注时，公差框格指引线的箭头需与尺寸线对齐的要素是A．中心要素B．轮廓要素C．关联要素D．理想要素8．某公差框格为，表明其对应要素遵守____要求。

A．最大实体B．最小实体C．公差D．包容9．径向圆跳动的被测要素是A．圆柱面B．轴心线或圆柱面C．垂直轴线的任一圆截面D．轴心线10．形位公差带四要素不包括A．形状B．大小C．位置D．精度11．评定位置公差的项目有A．6项B．14项C．8项D．10项12．形位公差标注时，基准线与尺寸线对齐的要素是A．轮廓要素B．实际要素C．单一要素D．中心要素45H713．某实际被测轴线相对于基准轴线的最近点距离为0。

形位公差习题一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）5.某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。

（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。

（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
