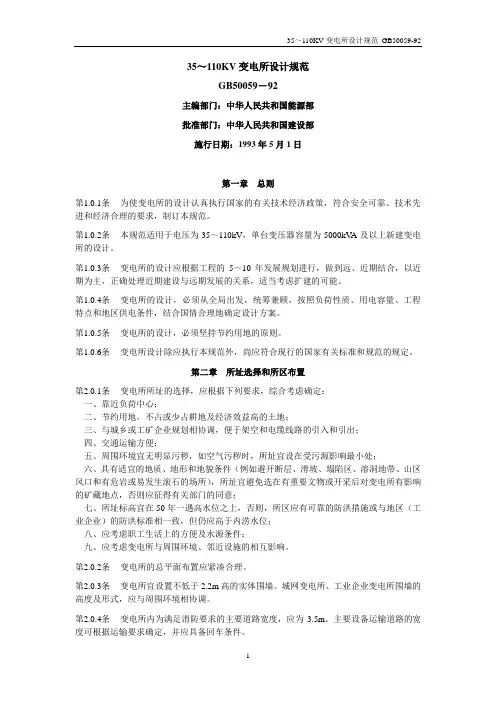

35～110KV变电所设计规范GB50059－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。

第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kV A及以上新建变电所的设计。

第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。

第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。

第1.0.5条变电所的设计，必须坚持节约用地的原则。

第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。

第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。

第2.0.2条变电所的总平面布置应紧凑合理。

第2.0.3条变电所宜设置不低于2.2m高的实体围墙。

城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。

住房和城乡建设部公告第1162号――关于发布国家标准《35kV～110kV变电站设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2011.09.16
•【文号】住房和城乡建设部公告第1162号
•【施行日期】2012.08.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第1162号）
关于发布国家标准《35kV～110kV变电站设计规范》的公告现批准《35kV～110kV变电站设计规范》为国家标准，编号为GB50059-2011，自2012年8月1日起实施。

其中，第3.1.3条为强制性条文，必须严格执行。

原《35～110kV变电所设计规范》GB50059-92同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部
二〇一一年九月十六日。

YF-ED-J1168可按资料类型定义编号35～110KV变电站设计规范实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日35～110KV变电站设计规范实用版提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。

第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。

第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。

第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。

第1.0.5条变电所的设计，必须坚持节约用地的原则。

第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。

第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。

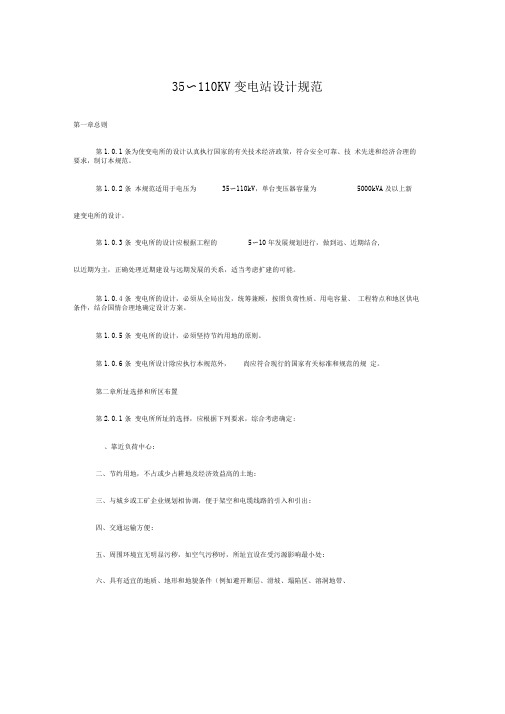

35〜110KV变电站设计规范第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。

第1.0.2条本规范适用于电压为35〜110kV，单台变压器容量为5000kVA及以上新建变电所的设计。

第1.0.3条变电所的设计应根据工程的5〜10年发展规划进行，做到远、近期结合,以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。

第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。

第1.0.5条变电所的设计，必须坚持节约用地的原则。

第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。

第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定:、靠近负荷中心;二、节约用地，不占或少占耕地及经济效益高的土地;三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出;四、交通运输方便;五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处;六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有 影响的矿藏地点，否则应征得有关部门的同意; 七、所址标高宜在 50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位;八、应考虑职工生活上的方便及水源条件;九、应考虑变电所与周围环境、邻近设施的相互影响。

第2.0.2条 变电所的总平面布置应紧凑合理。

第2.0.3条 变电所宜设置不低于 2.2m 高的实体围墙。

城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。

第2.0.4条变电所内为满足消防要求的主要道路宽度，应为 3.5m 。

主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。

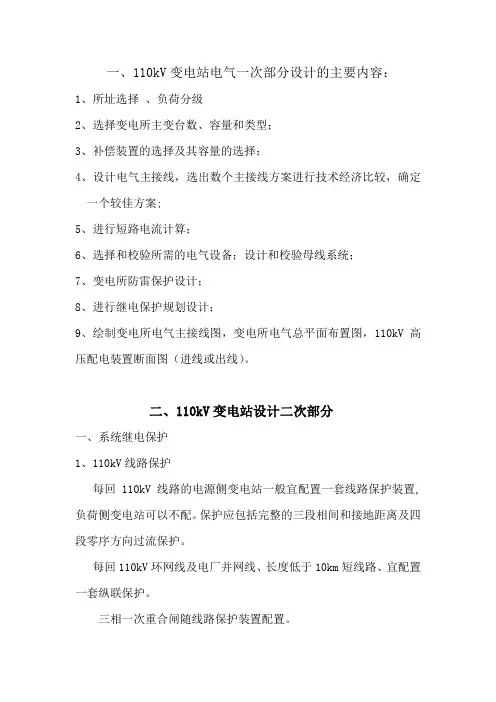

一、110kV变电站电气一次部分设计的主要内容：1、所址选择、负荷分级2、选择变电所主变台数、容量和类型；3、补偿装置的选择及其容量的选择；4、设计电气主接线，选出数个主接线方案进行技术经济比较，确定一个较佳方案;5、进行短路电流计算；6、选择和校验所需的电气设备；设计和校验母线系统；7、变电所防雷保护设计；8、进行继电保护规划设计；9、绘制变电所电气主接线图，变电所电气总平面布置图，110kV高压配电装置断面图（进线或出线）。

二、110kV变电站设计二次部分一、系统继电保护1、110kV线路保护每回110kV线路的电源侧变电站一般宜配置一套线路保护装置,负荷侧变电站可以不配。

保护应包括完整的三段相间和接地距离及四段零序方向过流保护。

每回110kV环网线及电厂并网线、长度低于10km短线路、宜配置一套纵联保护。

三相一次重合闸随线路保护装置配置。

组屏：宜两回线路保护装置组一面屏（柜）。

如110kV采用测控、保护共同组屏（柜）方式， 1个电气单元组一面屏（柜）。

2、110kV母线保护双母线接线应配置一套母差保护；单母线分段接线可配置一套母差保护。

组屏：独立组一面屏。

3、110kV母联（分段）断路器保护母联（分段）按断路器配置一套完整、独立的，具备自投自退功能的母联（分段）充电保护装置和一个三相操作箱。

要求充电保护装置采用微机型，应具有两段相过流和一段零序过流。

4、备用电源自动投入装置配置原则根据主接线方式要求，母联（分段、桥）断路器、线路断路器可配置备用电源自动投入装置。

组屏： 110kV断路器保护、备用电源自动投切均为独立装置，两套装置组一面屏。

5、故障录波器配置原则对于重要的110kV变电站，其线路、母联（分段）及主变压器可配置一套故障录波器。

组屏：组一面屏。

6、保护及故障录波信息管理子站系统110kV变电站配置一套保护及故障录波信息管理子站系统，保护及故障信息管理子站系统与监控系统宜根据需要分别采集继电保护装置的信息。
