35～110KV变电站设计规范
35～110KV变电站设计规范第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。
第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。
第2.0.4条变电所内为满足消防要求的主要道路宽度，应为3.5m。
主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。
35kV110kV变电站设计指导规范标准
3.1.3、装有两台及以上主变压器的变电站，当断开一台主 变压器时，其余主变压器的容量（包括过负荷能力）应满足 全部一、二级负荷用电的要求。
3电气部分
3.1.4、具有三种电压的变电站中，通过主变压器 各侧绕组的功率达到该变压器额定容量的15%以上 时，主变压器宜采用三绕组变压器。
3.1.5、主变压器宜采用低损耗、低噪声变压器。 3.1.6、电力潮流变化大和电压偏移大的变电站，
3.2.5、当变电站装有两台及以上主变压器时， 6kV~10kV电气接线宜采用单母线分段，分段 方式应满足当其中一台主变压器停运时，有 利于其他主变压器的负荷分配的要求。
3电气部分
3.2.6、当需限制变电站6kV-10kV线路的短路 电流时，可采用下列措施之一: 1、变压器分列运行； 2、采用高阻抗变压器； 3、在变压器回路中串联限流装置；
3.5.2、变电站交流电气装置的接地设计，应符合 现行行业标准《交流电气装置的接地》DL/T621的 有关规定。
3.5.3、变电站建筑物的接地，应根据负荷性质确 定，并应符合现行国家标准《建筑物防雷设计规范》 GB5OO57中有关第二类或第三类防雷建筑物接地的 规定。
3电气部分
3.6站用电系统
3电气部分
3.6.3、站用电接线及供电方式宜符合下列要求: 1、站用电低压配电宜采用中性点直接接地的TN系 统，宜采用动力和照明共用的供电方式，额定电压 宜为380V/220V。 2、站用电低压母线宜采用单母线分段接线，每台 站用变压器宜各接一段母线；也可采用单母线接线， 两台站用变压器宜经过切换接一段母线。 3、站用电重要负荷宜采用双回路供电方式。
3.11.2、变电站继电保护和自动装置的设计，还应 符合现行国家标准《电力装置的继电保护和自动装 置设计规范》GB/T50062的相关规定。
3电气部分
3.1.4、具有三种电压的变电站中，通过主变压器 各侧绕组的功率达到该变压器额定容量的15%以上 时，主变压器宜采用三绕组变压器。
3.1.5、主变压器宜采用低损耗、低噪声变压器。 3.1.6、电力潮流变化大和电压偏移大的变电站，
3.2.5、当变电站装有两台及以上主变压器时， 6kV~10kV电气接线宜采用单母线分段，分段 方式应满足当其中一台主变压器停运时，有 利于其他主变压器的负荷分配的要求。
3电气部分
3.2.6、当需限制变电站6kV-10kV线路的短路 电流时，可采用下列措施之一: 1、变压器分列运行； 2、采用高阻抗变压器； 3、在变压器回路中串联限流装置；
3.5.2、变电站交流电气装置的接地设计，应符合 现行行业标准《交流电气装置的接地》DL/T621的 有关规定。
3.5.3、变电站建筑物的接地，应根据负荷性质确 定，并应符合现行国家标准《建筑物防雷设计规范》 GB5OO57中有关第二类或第三类防雷建筑物接地的 规定。
3电气部分
3.6站用电系统
3电气部分
3.6.3、站用电接线及供电方式宜符合下列要求: 1、站用电低压配电宜采用中性点直接接地的TN系 统，宜采用动力和照明共用的供电方式，额定电压 宜为380V/220V。 2、站用电低压母线宜采用单母线分段接线，每台 站用变压器宜各接一段母线；也可采用单母线接线， 两台站用变压器宜经过切换接一段母线。 3、站用电重要负荷宜采用双回路供电方式。
3.11.2、变电站继电保护和自动装置的设计，还应 符合现行国家标准《电力装置的继电保护和自动装 置设计规范》GB/T50062的相关规定。
35～110KV变电所设计规范之二

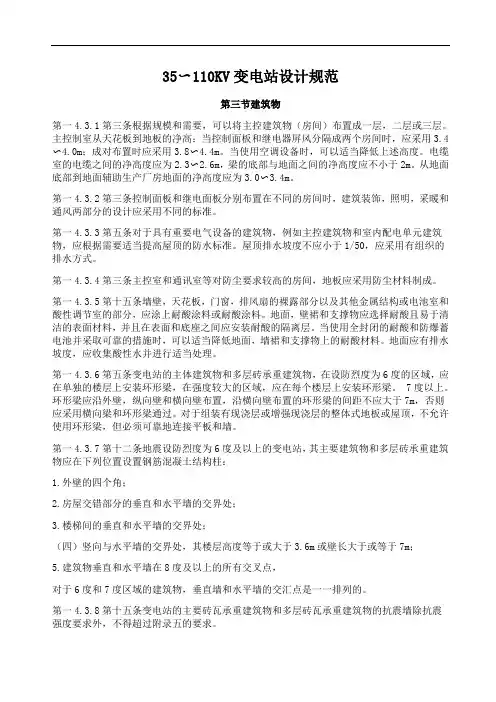

35〜110KV变电站设计规范第三节建筑物第一4.3.1第三条根据规模和需要，可以将主控建筑物（房间）布置成一层，二层或三层。
主控制室从天花板到地板的净高：当控制面板和继电器屏风分隔成两个房间时，应采用3.4〜4.0m；成对布置时应采用3.8〜4.4m。
当使用空调设备时，可以适当降低上述高度。
电缆室的电缆之间的净高度应为2.3〜2.6m，梁的底部与地面之间的净高度应不小于2m。
从地面底部到地面辅助生产厂房地面的净高度应为3.0〜3.4m。
第一4.3.2第三条控制面板和继电面板分别布置在不同的房间时，建筑装饰，照明，采暖和通风两部分的设计应采用不同的标准。
第一4.3.3第五条对于具有重要电气设备的建筑物，例如主控建筑物和室内配电单元建筑物，应根据需要适当提高屋顶的防水标准。
屋顶排水坡度不应小于1/50，应采用有组织的排水方式。
第一4.3.4第三条主控室和通讯室等对防尘要求较高的房间，地板应采用防尘材料制成。
第一4.3.5第十五条墙壁，天花板，门窗，排风扇的裸露部分以及其他金属结构或电池室和酸性调节室的部分，应涂上耐酸涂料或耐酸涂料。
地面，壁裙和支撑物应选择耐酸且易于清洁的表面材料，并且在表面和底座之间应安装耐酸的隔离层。
当使用全封闭的耐酸和防爆蓄电池并采取可靠的措施时，可以适当降低地面，墙裙和支撑物上的耐酸材料。
地面应有排水坡度，应收集酸性水并进行适当处理。
第一4.3.6第五条变电站的主体建筑物和多层砖承重建筑物，在设防烈度为6度的区域，应在单独的楼层上安装环形梁，在强度较大的区域，应在每个楼层上安装环形梁。
7度以上。
环形梁应沿外壁，纵向壁和横向壁布置，沿横向壁布置的环形梁的间距不应大于7m，否则应采用横向梁和环形梁通过。
对于组装有现浇层或增强现浇层的整体式地板或屋顶，不允许使用环形梁，但必须可靠地连接平板和墙。
第一4.3.7第十二条地震设防烈度为6度及以上的变电站，其主要建筑物和多层砖承重建筑物应在下列位置设置钢筋混凝土结构柱：1.外壁的四个角；2.房屋交错部分的垂直和水平墙的交界处；3.楼梯间的垂直和水平墙的交界处；（四）竖向与水平墙的交界处，其楼层高度等于或大于3.6m或壁长大于或等于7m；5.建筑物垂直和水平墙在8度及以上的所有交叉点，对于6度和7度区域的建筑物，垂直墙和水平墙的交汇点是一一排列的。
