一、110kV变电站在电网的重要性电能的应用是通过“发电”→“输电”→“变电”→“配电”→“用电”等五个环节“平衡完成的”，目前由于电能还不能大量直接储存，因此电能从“发”到“用”的应用又是“平衡且同步完成的”。
变电站在电能的应用环节中起着承上启下的重要作用。
110kV 变电站都是直接对用户的，起着区域供电保障的重任。

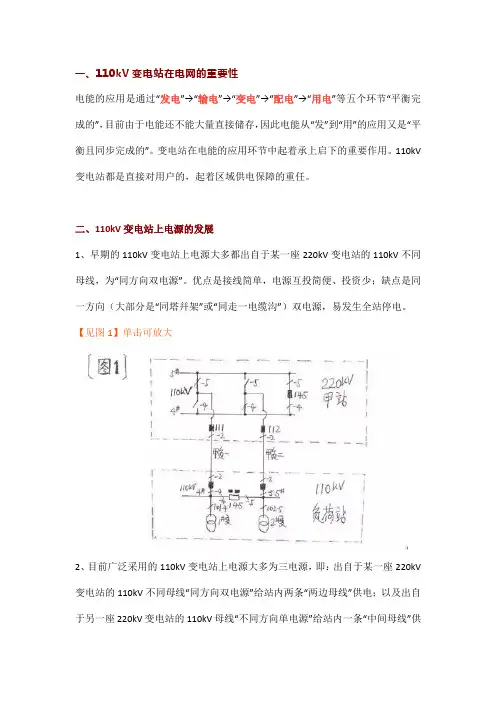

二、110kV变电站上电源的发展1、早期的110kV变电站上电源大多都出自于某一座220kV变电站的110kV不同母线，为“同方向双电源”。
优点是接线简单，电源互投简便、投资少；缺点是同一方向（大部分是“同塔幷架”或“同走一电缆沟”）双电源，易发生全站停电。
【见图1】单击可放大2、目前广泛采用的110kV变电站上电源大多为三电源，即：出自于某一座220kV 变电站的110kV不同母线“同方向双电源”给站内两条“两边母线”供电；以及出自于另一座220kV变电站的110kV母线“不同方向单电源”给站内一条“中间母线”供电。
优点是两个不同方向的220kV变电站给予供电，提高了供电的可靠性；缺点是接线较为复杂，电源自投繁杂、投资大。
【见图2】单击可放大3、目前尝试使用的110kV变电站上电源，部分为链式接线电源（相当于四个电源），即：出自于某两座220kV变电站的110kV不同母线“同方向双电源”分别接于两座110kV站内两条母线上“给两条母线”供电，两座110kV站内两条110kV母线分别出线与对端站“链接”，其开关均一路“合着”，另一路“热备用”。
优点是两个不同方向的220kV变电站给予两座110kV站供电（相互“链接”），大大提高了供电的可靠性；还可以通过该两座110kV变电站给220kV变电站提供紧急的110kV 侧“反带电源”。
缺点是只能用于单母线或双母线接线的站且“链接”线路装设保护，110kV母线需要配备保护投资大；电源互投、自投繁琐、投资大；操作复杂。
【见图3】单击可放大三、110kV变电站的接线方式1、早期的110kV变电站的接线方式，电源侧大多为“内桥接线”方式（多为→某一座220kV变电站的110kV不同母线，“同方向双电源”供电←配合此种接线），安装两台变压器，10kV侧为单母线分段接线方式。
一、110kV变电站电气一次部分设计的主要内容：1、所址选择、负荷分级2、选择变电所主变台数、容量和类型；3、补偿装置的选择及其容量的选择；4、设计电气主接线，选出数个主接线方案进行技术经济比较，确定一个较佳方案;5、进行短路电流计算；6、选择和校验所需的电气设备；设计和校验母线系统；7、变电所防雷保护设计；8、进行继电保护规划设计；9、绘制变电所电气主接线图，变电所电气总平面布置图，110kV高压配电装置断面图（进线或出线）。
二、110kV变电站设计二次部分一、系统继电保护1、110kV线路保护每回110kV线路的电源侧变电站一般宜配置一套线路保护装置,负荷侧变电站可以不配。
保护应包括完整的三段相间和接地距离及四段零序方向过流保护。
每回110kV环网线及电厂并网线、长度低于10km短线路、宜配置一套纵联保护。
三相一次重合闸随线路保护装置配置。
组屏：宜两回线路保护装置组一面屏（柜）。
如110kV采用测控、保护共同组屏（柜）方式， 1个电气单元组一面屏（柜）。
2、110kV母线保护双母线接线应配置一套母差保护；单母线分段接线可配置一套母差保护。
组屏：独立组一面屏。
3、110kV母联（分段）断路器保护母联（分段）按断路器配置一套完整、独立的，具备自投自退功能的母联（分段）充电保护装置和一个三相操作箱。
要求充电保护装置采用微机型，应具有两段相过流和一段零序过流。
4、备用电源自动投入装置配置原则根据主接线方式要求，母联（分段、桥）断路器、线路断路器可配置备用电源自动投入装置。
组屏： 110kV断路器保护、备用电源自动投切均为独立装置，两套装置组一面屏。
5、故障录波器配置原则对于重要的110kV变电站，其线路、母联（分段）及主变压器可配置一套故障录波器。
组屏：组一面屏。
6、保护及故障录波信息管理子站系统110kV变电站配置一套保护及故障录波信息管理子站系统，保护及故障信息管理子站系统与监控系统宜根据需要分别采集继电保护装置的信息。
