开关电源存在的技术问题及解决方案

开关电源工作原理及维修技巧开关电源是一种将交流电转换为稳定直流电的电子设备，广泛应用于各种电子设备和系统中。

了解开关电源的工作原理，对于工程技术人员和维修人员来说至关重要。

本文将介绍开关电源的工作原理，并提供一些常见问题的维修技巧。

一、开关电源的工作原理开关电源通过使用电子器件（如开关管、二极管和电感等）将交流电转换为高频脉冲电流，再通过滤波和稳压电路得到稳定的直流电。

下面将详细介绍开关电源的主要工作原理。

1. 输入滤波：开关电源的输入端会接入交流电源，而交流电源会带有各种干扰信号。

为了保证开关电源的正常工作，需要通过输入滤波电路来滤除这些干扰信号。

输入滤波电路一般由电容器和电感器组成，能够有效地滤除高频和低频的干扰信号。

2. 整流和滤波：经过输入滤波后，交流电会被整流电路转换为直流电。

整流电路通常使用二极管桥整流器来实现。

然后，通过输出滤波电路对整流后的直流电进行滤波处理，以去除直流电中的纹波电压，得到相对稳定的直流电。

3. 高频开关转换：直流电经过滤波后，会进入开关电源的核心部件——开关电路。

开关电路由开关管（如MOSFET、IGBT等）组成，通过快速开关操作将直流电转换为高频脉冲电流。

4. 变压器：高频脉冲电流进一步经过变压器的转换，得到所需的电压大小。

通过变压器的变换比例，可以实现升压、降压或保持电压稳定的功能。

5. 输出调节和稳压：经过变压器转换后的电流会进入稳压电路，稳压电路通常由反馈电路、误差放大器和控制开关管等组成。

利用反馈电路监测输出电压的变化情况，并与设定的参考电压进行比较，在误差放大器和控制开关管的调节下，保持输出电压稳定在设定值。

二、开关电源的常见故障和维修技巧1. 电源无输出或输出电压波动大：可能原因：- 输入端电源线异常，如插头松动或电源线破损。

- 滤波电容故障，需要检查滤波电容是否损坏或漏电。

- 开关管故障，开关管可能损坏或短路，需要更换。

- 控制电路故障，检查反馈电路和误差放大器是否正常工作。

电力电子技术中的开关电源稳定性问题解决方案在电力电子技术领域，开关电源被广泛应用于各种电子设备中，如电脑、电视、手机等。

然而，开关电源在工作过程中可能会遇到一些稳定性问题，如输出电压波动、负载调整时的响应速度慢等。

为了解决这些问题，工程师们提出了一系列解决方案，以提高开关电源的稳定性。

本文将介绍一些常见的解决方案，并探讨其优缺点。

1. 负载平衡控制负载平衡控制是一种通过调整负载来提高开关电源稳定性的方法。

通过监测负载的变化，控制电源输出电压的稳定性。

具体来说，可以通过增加负载电流的计算方法，以达到平衡负载的目的。

虽然这种方法可以在一定程度上提高稳定性，但是其优势在于简单易行，缺点在于无法解决电源本身的波动问题。

2. 调整开关频率开关频率是开关电源的一个重要参数，它对其稳定性有着直接影响。

通过调整开关频率，可以降低输出电压的波动程度，提高开关电源的稳定性。

研究表明，较高的开关频率可以减少输出电压的波动，但也会增加电源的功耗。

因此，在选择开关频率时，需要综合考虑功耗和稳定性之间的权衡。

此外，还可以通过采用多重开关频率的控制方法来提高稳定性。

3. 使用反馈控制反馈控制是一种常见且有效的方法，用于提高开关电源的稳定性。

通过采集输出电压、电流等参数，并将其与设定值进行比较，通过调节控制回路来实现对电源的稳定控制。

这种方法可以及时检测并纠正电源输出的偏差，以达到稳定的输出效果。

然而，反馈控制的缺点在于需要较复杂的电路设计，并且容易受到环境干扰。

4. 推嵌式磁控制推嵌式磁控制是一种应用于开关电源的新技术，它可以提高电源的稳定性和效率。

通过在开关电源输入端添加嵌入式磁性元件，可以减少输出电压的波动，并提高稳定性。

这种技术还具有体积小、重量轻等优点。

然而，其缺点在于需要较高的成本投入和复杂的制造工艺。

5. 使用滤波器滤波器是一种常见的用于抑制电源噪声的装置，也可以用来提高开关电源的稳定性。

通过将滤波器连接在电源输出端，可以有效地滤除输出电压中的高频噪声，提供更稳定的输出电压。

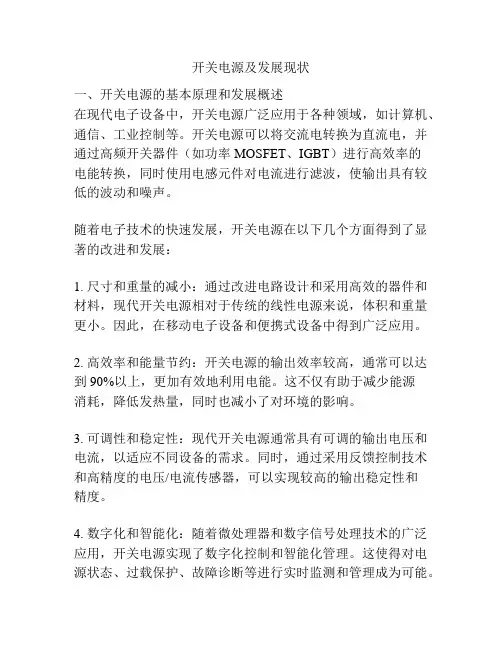

开关电源及发展现状一、开关电源的基本原理和发展概述在现代电子设备中，开关电源广泛应用于各种领域，如计算机、通信、工业控制等。

开关电源可以将交流电转换为直流电，并通过高频开关器件（如功率MOSFET、IGBT）进行高效率的电能转换，同时使用电感元件对电流进行滤波，使输出具有较低的波动和噪声。

随着电子技术的快速发展，开关电源在以下几个方面得到了显著的改进和发展：1. 尺寸和重量的减小：通过改进电路设计和采用高效的器件和材料，现代开关电源相对于传统的线性电源来说，体积和重量更小。

因此，在移动电子设备和便携式设备中得到广泛应用。

2. 高效率和能量节约：开关电源的输出效率较高，通常可以达到90%以上，更加有效地利用电能。

这不仅有助于减少能源消耗，降低发热量，同时也减小了对环境的影响。

3. 可调性和稳定性：现代开关电源通常具有可调的输出电压和电流，以适应不同设备的需求。

同时，通过采用反馈控制技术和高精度的电压/电流传感器，可以实现较高的输出稳定性和精度。

4. 数字化和智能化：随着微处理器和数字信号处理技术的广泛应用，开关电源实现了数字化控制和智能化管理。

这使得对电源状态、过载保护、故障诊断等进行实时监测和管理成为可能。

二、开关电源发展的现状目前，开关电源领域的发展主要集中在以下几个方面：1. 高频功率器件的改进：高频开关器件的性能和可靠性对于开关电源的效率和稳定性至关重要。

近年来，功率MOSFET和IGBT等器件的性能不断提高，使得开关电源可以实现更高的开关频率和更高的输出功率。

2. 多电平拓扑的应用：传统的开关电源通常采用单级拓扑结构，但这种结构在高功率和高频率应用中存在一定的限制。

近年来，基于多电平（Multi-level）拓扑的开关电源得到了广泛研究和应用，例如三电平、多电平变频和混合拓扑结构，能够提高电能转换效率和减小电磁干扰。

3. 新型材料和元件的应用：随着功率电子技术的发展，新型材料和元件的应用进一步推动了开关电源的发展。

电力电子技术中的开关电源稳定性问题解决在电力电子技术领域中，开关电源的稳定性问题一直是一个关注的焦点。

开关电源的稳定性直接影响着整个电力系统的可靠性和效果。

本文将探讨电力电子技术中开关电源稳定性问题的解决方法。

一、开关电源的稳定性问题概述开关电源作为一种常用的电力电子设备，具有高能效、小体积和可调性强等特点，被广泛应用于各个领域。

然而，由于其整流环节存在的开关行为和功率因素调节等原因，导致开关电源在工作过程中容易产生一些稳定性问题。

例如输出电压波动大、远离设定值、负载响应能力差等。

二、稳定性问题的原因分析1. 开关动作不精确：开关电源的稳定性问题往往与开关件的精度有关。

开关电源在开关过程中既要迅速切换又要保持较高的精度，若开关动作不准确，就会导致输出电压波动。

2. 电路参数变化：开关电源的电路参数可能会随着温度变化、元器件老化等因素而发生变化。

这些参数的变化可能导致开关电源的输出电压产生波动或偏离设定值。

3. 输入电源的干扰：开关电源在工作时，输入电源可能会受到外界干扰，如电磁辐射、电压波动等。

这些干扰可能会传导到开关电源输出端，引起输出电压的不稳定性。

三、解决开关电源稳定性问题的方法1. 优化开关设计：通过改进开关电源的设计，提高开关件的精度和动作准确性，减小开关动作带来的波动。

可以采用高精度的开关元器件，优化控制算法，提升开关电源的稳定性。

2. 对电路参数进行补偿调节：通过对开关电源的电路参数进行实时监测和测量，利用反馈控制算法对电路参数进行补偿调节，使得开关电源在工作过程中能够自动适应参数变化，提高稳定性。

3. 增加滤波电路：在开关电源输出端加入滤波电路，能够有效地滤除输入电源的干扰信号和谐波成分。

滤波电路的设计应考虑到频域特性和干扰的消除效果，以提高开关电源的稳定性。

4. 提高工作温度范围和负载适应能力：开关电源在设计中考虑到工作温度范围和负载变化的适应能力，使其在不同工况下能够保持较好的稳定性。
