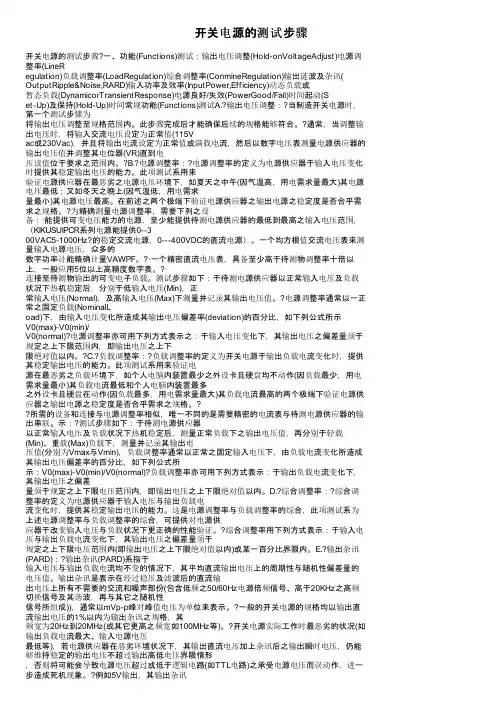

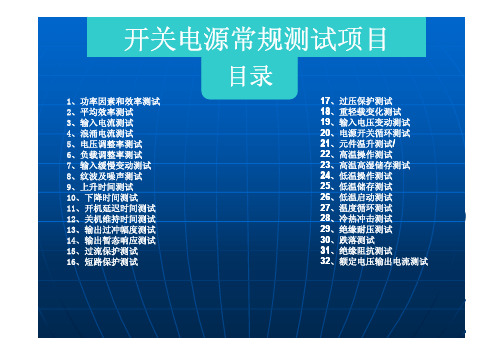

开关电源的测试步骤开关电源的测试步骤?一、功能(Functions)测试：输出电压调整(Hold-onVoltageAdjust)电源调整率(LineRegulation)负载调整率(LoadRegulation)综合调整率(ConmineRegulation)输出涟波及杂讯( OutputRipple&Noise,RARD)输入功率及效率(InputPower,Efficiency)动态负载或暂态负载(DynamicorTransientResponse)电源良好/失效(PowerGood/Fail)时间起动(Set-Up)及保持(Hold-Up)时间常规功能(Functions)测试A.?输出电压调整：?当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。
此步骤完成后才能确保后续的规格能够符合。
?通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。
?B.?电源调整率：?电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。
此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。
在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。
?为精确测量电源调整率，需要下列之设备：·能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUIPCR系列电源能提供0--300VAC5-1000Hz?的稳定交流电源，0---400VDC的直流电源）。
一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量VAWPF。
?·一个精密直流电压表，具备至少高于待测物调整率十倍以上，一般应用5位以上高精度数字表。
开关电源的测试标准与规范对于电源部品认定测试，测试报告要求提供测试数据及结论。
来料检可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项。
一．输入特性。
1．工作输入电压和电压变动范围。
2．输入电压的频率和频率变动范围。
3．额定输入电流。
是指在输入电压和输出电流在额定条件时的电流。
4．输入下陷和瞬间停电。
这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定。
测试的指标为电压和时间。
5．冲击电流。
6．漏电流。
7．效率。
因为该指标与发热有关，因此散热时要考虑效率。
8．测试中要标明输入采用单相2线式还是3相三线式。
二．二．输出特性。
1．额定输出电压。
2．额定输出电流。
3．稳压精度。
1）电压稳定度。
2）电流调整率。
3）纹波噪声。
包括最大纹波电压；最大纹波噪声电压。
4．瞬间电流变动导致的输出电压的变动值。
三．附属功能要求。
1．过流保护。
2．过压保护。
3．输入欠压保护。
4．过热保护。
5．绝缘电阻。
输入端与壳体；输入端子和输出端子；输出端子和壳体。
6．绝缘电压。
打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值。
四．结构规格。
1．形状条件：如外包装机壳的有无等。
2．确定外型尺寸和尺寸公差。
3．安装条件：安装位置、安装孔、等。
4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸。
5．接口位置和标志。
6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置。
7．重量。
五．使用环境条件。
1．温度。
2．湿度。
3．耐振动、冲击。
六．其它条件。
1．输入噪声。
2．浪涌。
3．静电噪声（有外壳的有要求）。

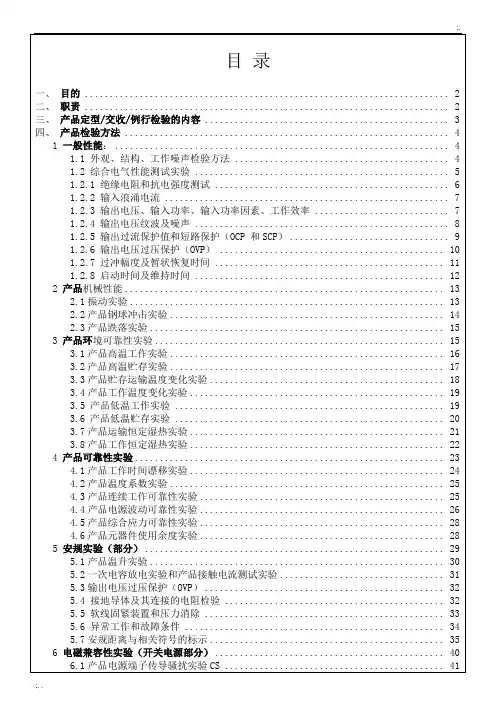

标签：无标签开关电源测试方法开关电源测试方法-12007-5-10 10:58:00开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。
开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。
测试后检验：输出电压在额定值的±5%范围内，或由型号产品标准规定。
功率因数：不带PFC最小值应大于0.5，带无源PFC最小值应大于0.75，带有源，或由型号产品标准规定。
测试后检验：输出直流电压中所包括的交流分量峰一峰值≤输出电压额定值1%，或由型号产品标准规在输出电压、电流均为标称值时，输入电压标称值分别阶跃到110%和90%，用示波器分别测出电压的过冲暂态恢复时间输入电压、输出电压均为标称值时，负载电流从25%阶跃到100%阶跃，再从100%阶跃到观察输出波形。
如图7所示：图7：过冲幅度及暂状恢复时间波形图6D 测试目的：确保产品在正常使用时的启动时间及维持时间在规定范围。
接线端子：预定要与保护接地导线相连的接线端子，应标示符号“”（”表示“通”状态，应使用圆圈“”表示“断”状态。
）。
对于推推式开关，应使用圆圈“）。
对任何一次电源开关或二次电源开关，包括隔离开关，均可使用符”图2综合试验波（a）1.2/50μs开路电压波形（按IEC601波形规定）波前时间：T1=1.67×T=1.2μs±30％半峰值时间：T2=50μs±20％(b)8/20μs短路电流波形（按IEC601波形规定）波前时间：T1=1.25×T=8μs±30％半峰值时间：T2=20μs±20％c.对试验发生器的基本性能要求是：发生器内阻：2Ω（可附加电阻10Ω,以便形成12的发生器内阻）。
开路电压波：1.2/50μs；开路输出电压（峰值）：见表1，一般选等级2。
浪涌输出极性：正/负；在正、负两极分别作实验。
浪涌注入方式：L-N；L-PE；N-PE各进行一次实验。
浪涌移相范围：0°～360°；一般取0º、45º、90º、135º、225º、270º六点作评估实验。
最大重复率：每个相位角、每种输出极性5次；至少每分钟1次。

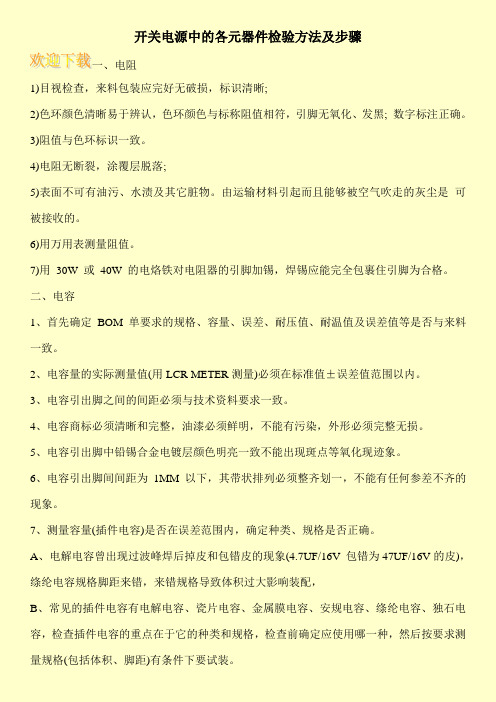

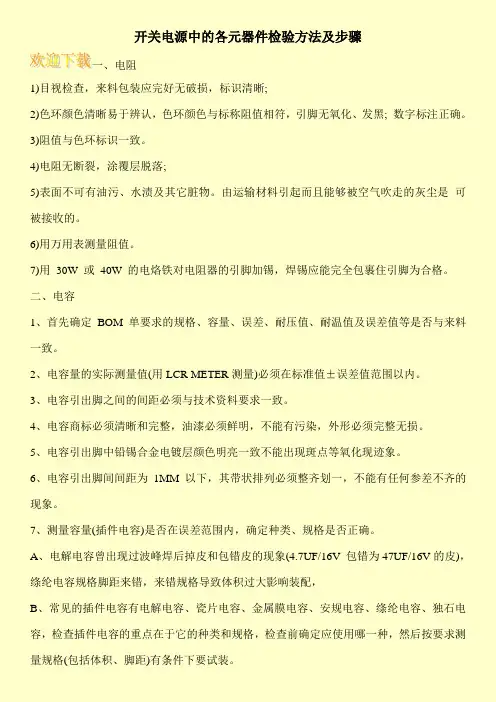

开关电源中的各元器件检验方法及步骤
一、电阻
1)目视检查，来料包装应完好无破损，标识清晰;
2)色环颜色清晰易于辨认，色环颜色与标称阻值相符，引脚无氧化、发黑; 数字标注正确。
3)阻值与色环标识一致。
4)电阻无断裂，涂覆层脱落;
5)表面不可有油污、水渍及其它脏物。
由运输材料引起而且能够被空气吹走的灰尘是可被接收的。
6)用万用表测量阻值。
7)用30W 或40W 的电烙铁对电阻器的引脚加锡，焊锡应能完全包裹住引脚为合格。
二、电容
1、首先确定BOM单要求的规格、容量、误差、耐压值、耐温值及误差值等是否与来料一致。
2、电容量的实际测量值(用LCR METER测量)必须在标准值±误差值范围以内。
3、电容引出脚之间的间距必须与技术资料要求一致。
4、电容商标必须清晰和完整，油漆必须鲜明，不能有污染，外形必须完整无损。
5、电容引出脚中铅锡合金电镀层颜色明亮一致不能出现斑点等氧化现迹象。
6、电容引出脚间间距为1MM以下，其带状排列必须整齐划一，不能有任何参差不齐的现象。
7、测量容量(插件电容)是否在误差范围内，确定种类、规格是否正确。
A、电解电容曾出现过波峰焊后掉皮和包错皮的现象(4.7UF/16V 包错为47UF/16V的皮)，绦纶电容规格脚距来错，来错规格导致体积过大影响装配，
B、常见的插件电容有电解电容、瓷片电容、金属膜电容、安规电容、绦纶电容、独石电容，检查插件电容的重点在于它的种类和规格，检查前确定应使用哪一种，然后按要求测量规格(包括体积、脚距)有条件下要试装。
开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。
它广泛应用于计算机、通信、家电等领域。
为了确保开关电源的正常工作和安全性能，需要进行一系列的测试。
下面将介绍开关电源的一些常见测试项目及测试方法。
一、静态参数测试1.输入电压范围测试：通过增加或减小输入电压，测试开关电源在各个输入电压范围内的工作状态和性能。
2.输出电压测量：使用数字电压表或示波器，测量开关电源在各个输出负载下的输出电压值，并比较与额定输出电压的误差。
3.输出电流测量：利用电流表或电流互感器，测量开关电源在各个负载下的输出电流，并比较与额定输出电流的误差。
二、工作状态测试1.转换速度测试：通过改变输入或负载条件，测试开关电源在不同工作状态下的转换速度。
2.过载保护测试：在满负载状态下，增加输出负载，观察开关电源是否能及时启动过载保护功能。
3.温度测试：在不同环境温度下，测量开关电源的温度变化，以评估其散热性能和温度稳定性。
三、效率测试1.输入功率测量：通过测量输入电压和输入电流，计算开关电源的输入功率，并比较与额定输入功率的误差。
2.输出功率测量：通过测量输出电压和输出电流，计算开关电源的输出功率，并比较与额定输出功率的误差。
3.效率计算：根据输入功率和输出功率的测量结果，计算开关电源的效率，并比较与额定效率的误差。
四、安全性能测试1.绝缘电阻测量：使用绝缘电阻测试仪，测量开关电源的输入与输出接地的绝缘电阻值，并比较与标准要求的误差。
2.泄漏电流测量：通过使用漏电流测试仪，测量开关电源在正常工作状态下的漏电流值，并比较与安全标准的限制。
3.短路保护测试：在空载状态下，将输出引线短接，观察开关电源是否能及时启动短路保护功能。
以上是开关电源常见的测试项目及测试方法，通过这些测试可以评估开关电源的性能和安全性能，并确保其正常工作和安全可靠。
在进行测试时，应根据具体的产品要求和标准，选择适当的测试设备和测试方法，以确保测试结果的准确性和可靠性。
开关电源测试标准电源结构的安全要求：1）空间要求：UL、CSA、VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高压导体与非带电金属部分之间（这里不包括导线间），无论在表面间还是在空间，均应有0.1英寸的距离；VDE要求交流线之间有3mm 的徐变或2mm的净空隙；IEC要求：交流线间有3mm的净空间隙及在交流线与接地导体间的4mm的净空间隙另外，VDE、IEC要求在电源的输出和输入之间，至少有8mm的空间间距2）电介质实验测试方法（打高压：输入与输出、输入和地、输入AC两级之间）3）漏电流测量：漏电流是流经输入侧地线的电流，在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K欧的电阻，其漏电流应该不大于5毫安VDE允许：用1.5K欧的电阻与150nP电容并接并施加 1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安一般是1毫安左右4）绝缘电阻测试：VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟5）印制电路板要求：要求是UL认证的94V-2材料或比此更好的材料2. 对电源变压器结构的安全要求：1）变压器的绝缘：变压器的绕组使用的铜线应为漆包线，其他金属部分应涂有瓷、漆等绝缘物质2）变压器的介电强度：在实验中不应出现绝缘层破裂和飞弧现象3）变压器的绝缘电阻：变压器绕组间的绝缘电阻至少为10M欧，在绕组与磁心、骨架、屏蔽层间施加500伏直流电压，持续1分钟，不应出现击穿、飞弧现象4）变压器湿度电阻：变压器必须在放置于潮湿的环境之后，立即进行绝缘电阻和介电强度实验，并满足要求潮湿环境一般是：相对湿度为92%（公差为2%），温度稳定在20到30摄氏度之间，误差允许1%，需在内放置至少48小时之后，立即进行上述实验此时变压器的本身温度不应该较进入潮湿环境之前测试高出4摄氏度5）VDE关于变压器温度特性的要求6）UL、CSA关于变压器温度特性的要求注：IEC——International Electrotechnical CommissionVDE——Verbandes Deutcher ElectrotechnicerUL——Underwriters LaboratoriesCSA——Canadian Standards AssociationFCC—— Federal Communications Commission十九．无线电骚扰（按照GB 9254-1998测试）1. 电源端子骚扰电压限值2. 辐射骚扰限值二十．环境实验环境试验是将产品或材料暴露到自然或人工环境中，从而对它们在实际上可能遇到的贮存、运输和使用条件下的性能作出评价⑴低温⑵高温⑶恒定湿热⑷交变湿热⑸冲撞（冲击和碰撞）⑹振动⑺恒加速⑻贮存⑼长霉⑽腐蚀大气（例如盐雾）⑾砂尘⑿空气压力（高压或低压）⒀温度变化⒁可燃性⒂密封⒃水⒄辐射（太阳或核）⒅锡焊⒆接端强度⒇噪声：微打65dB二十一．电磁兼容性试验电磁兼容性试验（electromagnetic compatibility EMC）：是指设备或系统在共同的电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰的能力电磁干扰波一般有两种传播途径，要按各个途径进行评价一种是以波长的频带向电源线传播，给发射区以干扰的途径，一般在30MHz以下这种波长的频率在附属于电子设备的电源线的长度范围内还不满1个波长，其辐射到空间的量也很少，由此可掌握发生于电源线上的电压，进而可充分评估干扰的大小，这种噪声叫做传导噪声当频率达到30MHz以上，波长也会随之变短这时如果只对发生于电源线的噪声源电压进行评价，就与实际干扰不符因此，采用了通过直接测定传播到空间的干扰波评价噪声大小的方法，该噪声就叫做辐射噪声测定辐射噪声的方法有上述按电场强度对传播空间的干扰波进行直接测定的方法和测定泄露到电源线上的功率的方法电磁兼容性试验包括以下试验：①磁场敏感度：（抗扰性）设备、分系统或系统暴露在电磁辐射下的不希望有的响应程度敏感度电平越小，敏感性越高，抗扰性越差固定频率、峰峰值的磁场②静电放电敏感度：具有不同静电电位的物体相互靠近或直接接触引起的电荷转移300PF电容充电到-15000V，通过500欧电阻放电可超差，但放完后要正常数据传递、储存，不能丢③电源瞬态敏感度：包括尖峰信号敏感度（0.5us 10us 2倍）、电压瞬态敏感度（10%-30%，30S恢复）、频率瞬态敏感度（5%-10%，30S恢复）④辐射敏感度：对造成设备降级的辐射干扰场的度量（14K-1GHz，电场强度为1V/M）⑤传导敏感度：当引起设备不希望有的响应或造成其性能降级时，对在电源、控制或信号线上的干扰信号或电压的度量（30Hz-50KHz 3V ，50KHz-400MHz 1V）⑥非工作状态磁场干扰：包装箱4.6m 磁通密度小于0.525Ut，0.9m 0.525Ut⑦工作状态磁场干扰：上、下、左、右交流磁通密度小于0.5mT⑧传导干扰：沿着导体传播的干扰10KHz-30MHz 60（48）dBuV⑨辐射干扰：通过空间以电磁波形式传播的电磁干扰10KHz-1000MHz 30 屏蔽室60（54）uV/m第二部分测试方法一．耐电压（HI.POT，ELECTRIC STRENGTH ，DIELECTRIC VOLTAGE WITHSTAND）KV1.1 定义：于指定的端子间，例如：I/P-O/P，I/P-FG，O/P-FG间，可耐交流之有效值，漏电流一般可容许10毫安，时间1分钟1.2 测试条件：Ta：25摄氏度；RH：室内湿度1.3 测试回路：1.4 说明：1.4.1 耐压测试主要为防止电气破坏，经由输入串入之高压，影响使用者安全1.4.2 测试时电压必须由0V开始调升，并于1分钟内调至最高点1.4.3 放电时必须注意测试器之Timer设定，于OFF前将电压调回0V1.4.4 安规认证测试时，变压器需另行加测，室内，温度25摄氏度，RH：95摄氏度，48HR，后测试变压器初/次级与初级/CORE1.4.5生产线测试时间为1秒钟二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2.1定义：直流输出电压上重叠之交流电压成份最大值（P-P）或有效值2.2测试条件：I/P：NominalO/P ：Full LoadTa ：25℃2.3测试回路：2.4测试波形：2.5说明：2.5.1示波器之GND线愈短愈好，测试线得远离PUS2.5.2使用1:1之Probe2.5.3 Scope之BW一般设定于20MHz，但是对于目前的网络产品测试纹波噪声最好将BW设为最大2.5.4 Noise与使用仪器，环境差异极大，因此测试必须表明测试地点2.5.5测试纹波噪声以不超过原规格值+1%Vo三．漏电流（泄漏电流）（Leakage Current）mA3.1定义：输入一机壳间流通之电流（机壳必须为接大地时）3.2测试条件：I/P：Vin max.×1.06（TUV）/60HzVin max.（UL1012）/60HzO/P：No Load/Full LoadTa：25℃3.3测试回路：3.4说明：3.4.1 L，N均需测3.4.2 UL1012 R值为1K5TUV R值为2K/0 15uF3.4.3 漏电流规格TUV：3.5mA，UL1012：5mA四．温度测试（Temperature Test）4.1定义：温度测试指PSU于正常工作下，其零件或Case温度不得超出其材质规格或规格定值4.2测试条件：I/P：NominalO/P：Full LoadTa ：25℃4.3测试方法：4.3.1将Thermo Coupler（TYPE K）稳固的固定于量测的物体上（速干、Tape或焊接方式）4.3.2 Thermo Coupler于末端绞三圈后焊成一球状测试4.3.3我们一般用点温计测量4.4测试零件：热源及易受热源影响部分，例如：输入端子、Fuse、输入电容、输入电感、滤波电容、桥整、热敏、突波吸收器、输出电容、输出电容、输出电感、变压器、铁芯、绕线、散热片、大功率半导体、Case、热源零件下之P.C.B.……4.5零件温度限制：4.5.1零件上有标示温度者，以标示之温度为基准4.5.2其他未标示温度之零件，温度不超过P.C.B.之耐温4.5.3电感显示个别申请安规者，温升限制65℃Max（UL1012），75℃Max（TUV）五．输入电压调节率（Line Regulation）, %5.1定义：输入电压在额定范围内变化时，输出电压之变化率Vmax-VnorLine Regulation（+）=------------------VnorVnor-VminLine Regulation（-）=------------------VnorVmax-VminLine Regulation=----------------VnorVnor：输入电压为常态值，输出为满载时之输出电压Vmax：输入电压变化时之最高输出电压Vmin：输入电压变化时之最低输出电压5．2测试条件：I/P：Min./Nominal/MaxO/P：Full LoadTa：25℃5.3测试回路：5．4说明：Line Regulation 亦可直接Vmax-Vnor与Vmin-Vnor之±最大值以mV表示，再配合Tolerance%表示六．负载调节率（Load Regulation）%5.1定义：输出电流于额定范围内变化（静态）时，输出电压之变化率|Vminl-Vcent|Line Regulation（+）=------------------×100%Vcent|Vcent-VfL|Line Regulation（-）=------------------×100%Vcent|VminL-VfL|Line Regulation(%)=----------------×100%VcentVmilL：最小负载时之输出电压VfL：满载时之输出电压Vcent：半载时之输出电压6.2测试条件：I/P：NominalO/P：Min./Half/Full LoadTa：25℃6.3测试回路：6.4 Load Regulation亦可直接Vmin.L-Vcent与Vcent-Vmax.之±最大值以mV表示，再配合Tolerance%表示第三部分测试报告要求的项目：对于电源产品认定测试，测试报告要求提供测试数据及结论可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项一．输入特性：1．工作输入电压和电压变动范围2．输入电压的频率和频率变动范围3．额定输入电流：是指在输入电压和输出电流在额定条件时的电流4．输入下陷和瞬间停电：这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定测试的指标为电压和时间5．冲击电流6．漏电流7．效率：因为该指标与发热有关，因此散热时要考虑效率8．测试中要标明输入采用单相2线式还是3相三线式二．输出特性：1．额定输出电压2．额定输出电流3．稳压精度1）电压稳定度2）电流调整率3）纹波噪声：包括最大纹波电压；最大纹波噪声电压4．瞬间电流变动导致的输出电压的变动值三．附属功能要求：1．过流保护2．过压保护3．输入欠压保护4．过热保护5．绝缘电阻：输入端与壳体；输入端子和输出端子；输出端子和壳体6．绝缘电压：打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值四．结构规格：1．形状条件：如外包装机壳的有无等2．确定外型尺寸和尺寸公差3．安装条件：安装位置、安装孔等4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸5．接口位置和标志6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置7．重量五．使用环境条件：1．温度2．湿度3．耐振动、冲击六．其它条件：1．输入噪声2．浪涌3．静电噪声（有外壳的有要求）。
开关电源短路测试方法及测试标准科普一、什么是开关电源开关电源又称为开关电源适配器，是将交流电转换为直流电的一种电子装置。
它采用开关电压转换技术，在短时间内完成电能转换，具有效率高、体积小、重量轻等优点。
二、什么是开关电源短路测试开关电源短路测试是指在特定条件下，对开关电源进行短路负载测试。
通过该测试，可以检测开关电源在短路情况下的工作稳定性、输出电压稳定性以及短路保护功能。
三、开关电源短路测试方法1.准备工作在进行开关电源短路测试之前，需要准备以下工作：-开关电源适配器-电流表或电压表-开关电源测试线-短路负载电阻2.连接测试线首先，将电流表或电压表与开关电源适配器正确连接。
根据测试需要，选择合适的测试线，将其连接到开关电源输出端口和短路负载电阻上。
3.设置电流与电压根据测试要求，设置开关电源的输出电流或电压。
通常情况下，测试时会根据电源的额定输出电流或电压进行设置，以保证测试的准确性。
4.施加短路负载在设置好的输出电流或电压下，将短路负载电阻连接到开关电源的输出端口。
确保短路负载电阻的额定功率适用于测试电源的额定功率，以避免过载情况的发生。
5.测试结果记录与分析开启开关电源，并观察测试结果。
通过记录输出电流或电压的数值，并与开关电源的额定数值进行比较，可以评估开关电源在短路情况下的性能表现。
四、开关电源短路测试的标准1.短路保护开关电源短路测试的主要目的是检测开关电源的短路保护功能，即在短路负载情况下，电源能够迅速切断输出电流，并保护电源设备不受损。
通常情况下，开关电源的短路保护时限应在2秒以内。
2.输出电压稳定性开关电源的输出电压稳定性是指在短路情况下，输出电压的波动范围。
一般来说，开关电源的输出电压稳定性应在±5%的范围内。
3.过载保护开关电源的过载保护功能是指在超过额定输出电流或功率时，电源设备能够自动切断输出电流或功率，以保护电源及其连接的设备。
一般来说，开关电源的过载保护时限应在3秒以内。
开关电源测试流程及方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 外观检查检查电源外壳是否有损坏、变形或划痕。
检查电源插头和插座是否完好无损。
开关电源芯片通用测试要求和步骤By Antony Chen开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。
测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。
一、理论上的DCDC测试指标清单1.描述输入电压影响输出电压的几个指标形式（line）1.1绝对稳压系数：K=△Uo/△Ui1.2相对稳压系数：S=△Uo/Uo / △Ui/Ui1.3电网调整率（也称线性调整率）：它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
line reg=△Uo/Uo*100%@ -10%<Ui<+10%1.4电压稳定度：负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo(百分值)，称为稳压器的电压稳定度。
STB=△Uo/Uo*100%@ 0<I load<max2.负载对输出电压影响的几种指标形式（load）2.1负载调整率(也称电流调整率)在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2.2输出电阻(也称等效内阻或内阻)在额定电网电压下，由于负载电流变化△IL 引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL|Ω3.纹波电压的几个指标形式（ripple）3.1最大纹波电压在额定输出电压和负载电流下，输出电压的纹波(包括噪声)的绝对值的大小，通常以峰峰值或有效值表示。
V ripple=V MAX-V MIN3.2纹波系数Y(%)在额定负载电流下，输出纹波电压的有效值Urms 与输出直流电压Uo 之比，即Y=Umrs/Uo x100%3.3纹波电压抑制比（PSRR：Power Supply Rejection Ratio）在规定的纹波频率(例如50HZ)下，输入电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
3.4这里声明一下：3.4.1噪声不同于纹波。
3.4.2纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰(peak to peak)值表示，一般在输出电压的0.5%以下。
3.4.3噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰(peak topeak)值表示，一般在输出电压的1%左右。
纹波噪声是二者的合成，用峰-峰(peak to peak)值表示，一般在输出电压的2%以下。
4.冲击电流（on-off）冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。
一般是5-10倍最大工作电流5.过流保护（OCP）是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对电源和负载的损坏。
过流的给定值一般是额定电流的110%——130%。
6.过压保护（OVP）6.1输入过压保护：是一种对输入端子间过大电压进行负载保护的功能。
一般规定为输出电压的120%，取决于输入电路的结构和工艺耐压。
6.2输出过压保护：是一种对输出端子间过大电压进行负载保护的功能。
一般规定为输出电压的130%——150%。
7.输出欠压保护（UVLO）7.1当输入电压在标准值以下时，检测输入电压下降，防止芯片误操作而停止电源并发出报警信号，多为系统正常工作的最低输入电压的130%-150%左右。
7.2当输出电压在标准值以下时，检测输出电压下降或为保护负载及防止误操作而停止电源并发出报警信号，多为输出电压的80%——30%左右。
8.过热保护（OTP）在电源内部发生异常或因使用不当而使电源温升超标时停止电源的工作并发出报警信号。
9.温度漂移（温度跨度上的指标漂移）和温度系数（TC）9.1温度漂移：环境温度的变化影响元器件的参数的变化，从而引起稳压器输出电压变化。
常用温度系数表示温度漂移的大小。
9.2绝对温度系数：温度变化1 摄氏度引起输出电压值的变化△UoT，单位是V/℃或毫伏每摄氏度。
9.3相对温度系数：温度变化1 摄氏度引起输出电压相对变化△UoT/Uo，单位是V/℃。
9.4PPM=(Uo MAX-Uo MIN)*106/((T MAX- T MIN)*Uo)10.漂移（时间跨度上的漂移）10.1稳压器在输入电压、负载电流和环境温度保持一定的情况下，元件参数的稳定性也会造成输出电压的变化，10.1.1慢变化叫漂移10.1.2快变化叫噪声10.1.3介于两者之间叫起伏。
10.2表示漂移的方法有两种：10.2.1在指定的时间内输出电压值的绝对变化△Uot10.2.2在指定时间内输出电压的相对变化△Uot/Uo10.3考察漂移的时间可以定为1 分钟、10 分钟、1 小时、8 小时或更长。
10.4只在精度较高的稳压器中，才有温度系数和温漂两项指标。
11.响应时间。
是指负载电流突然变化时，稳压器的输出电压从开始变化到达新的稳定值的一段调整时间。
11.1在直流稳压器中，则是用在矩形波负载电流时的输出电压波形来表示这个特性，称为过度特性。
12.失真。
这是交流稳压器特有的。
是指输出波形不是正弦波波形，产生波形畸变，称为畸变。
13.噪声（音频噪声，区分于信号噪声）按30Hz-18kHz 的可听频率规定，这对开关电源的转换频率不成问题，但对带风扇的电源要根据需要加以规定。
14.输入噪声。
为使开关电源工作保持正常状态，要根据额定输入条件，按由允许输入外并叠加于工业用频率的脉冲状电压(0-Vpeak)制定输入噪声指标。
一般外加脉冲宽度为100us-800us，外加电压1000V。
15.浪涌。
这是在输入电压，以1 分钟以上的间隔按规定次数加一种浪涌电压，以避免发生绝缘破坏、闪络、电弧等异常现象。
通信设备等规定的数值为数千伏，一般为1200V16.静电噪声指在额定输入条件下，外加到电源框体的任意部分时，全输出电路能保持正常工作状态的一种重复脉冲状的静电。
一般保证5KV-10KV以内。
17.稳定度允许使用条件下，输出电压最大相对变化△Uo/Uo18.电气安全要求(GB 4943-90)18.1电源结构的安全要求。
18.1.1空间要求UL、CSA、VDE 安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求。
18.1.1.1U L、CSA ：要求极间电压大于等于250VAC 的高压导体之间，以及高压导体与非带电金属部分之间(这里不包括导线间)，无论在表面间还是在空间，均应有0.1 英寸的距离;18.1.1.2V DE ：要求交流线之间有3mm的徐变或2mm的净空隙;18.1.1.3I EC ：要求交流线间有3mm 的净空间隙及在交流线与接地导体间的4mm 的净空间隙。
18.1.1.4另外，VDE、IEC 要求在电源的输出和输入之间，至少有8mm 的空间间距。
18.1.2电介质实验测试方法打高压：输入与输出、输入和地、输入AC 两级之间。
18.1.3漏电流测量。
漏电流是流经输入侧地线的电流，在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流。
18.1.3.1U L、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5KΩ的电阻，其漏电流应该不大于5mA。
18.1.3.2V DE要求用1.5KΩ的电阻与150nF电容并接。
并施加1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5mA。
一般是1mA左右。
18.1.4绝缘电阻测试。
18.1.4.1V DE 要求：输入和低电压输出电路之间应有7M 欧的电阻，在可接触到的金属部分和输入之间，应有2MΩ的电阻或加500V直流电压持续1分钟。
18.1.5印制电路板要求。
18.1.5.1U L要求是认证的94V-2 材料或比此更好的材料。
18.2对电源变压器结构的安全要求。
18.2.1变压器的绝缘。
变压器的绕组使用的铜线应为漆包线，其他金属部分应涂有瓷、漆等绝缘物质。
18.2.2变压器的介电强度。
在实验中不应出现绝缘层破裂和飞弧现象。
18.2.3变压器的绝缘电阻。
变压器绕组间的绝缘电阻至少为10MΩ，在绕组与磁心、骨架、屏蔽层间施加500V直流电压，持续1分钟，不应出现击穿、飞弧现象。
18.2.4变压器湿度电阻。
变压器必须在放置于潮湿的环境之后，立即进行绝缘电阻和介电强度实验，并满足要求。
潮湿环境一般是：相对湿度为92%(公差为2%)，温度稳定在20到30摄氏度之间，误差允许1%，需在内放置至少48小时之后，立即进行上述实验。
此时变压器的本身温度不应该较进入潮湿环境之前测试高出4摄氏度。
18.2.5VDE关于变压器温度特性的要求。
18.2.6UL、CSA 关于变压器温度特性的要求。
注：IEC——International Electrotechnical Commission，国际电工委员会VDE——Verbandes Deutcher Electrotechnicer，德国电器工程师协会UL——Underwriters’Laboratories，美国保险商实验室CSA——Canadian Standards Association，加拿大标准协会FCC——Federal Communications Commission，美国联邦通讯委员会CCC——China Compulsory Certification，中国强制认证CE——Conformity With European，欧盟统一认证TüV（Technischer überwachüngs-Verein）在英语中意为技术检验协会（Technical Inspection Association）。
TüV是德国专为元器件产品定制的一个安全认证标志，在德国和欧洲得到广泛的接受19.无线电骚扰(按照GB 9254-1998 测试)19.1电源端子骚扰电压限值。
19.2辐射骚扰限值。
20.环境实验环境试验是将产品或材料暴露到自然或人工环境中，从而对它们在实际上可能遇到的贮存、运输和使用条件下的性能作出评价。
20.1低温：LTST低温存储，LTOT低温存储加偏置，20.2高温：HTST高温存储，HTOL高温工作寿命20.3恒定湿热：THT稳态湿热20.4交变湿热：TCT温度循环20.5冲撞(冲击和碰撞)：20.6振动20.7恒加速20.8贮存20.9长霉20.10腐蚀大气(例如盐雾)20.11砂尘20.12空气压力(高压或低压)20.13温度变化20.14可燃性20.15密封20.16水20.17辐射(太阳或核)20.18锡焊：SHT耐焊接热20.19接端强度20.20噪声：65dB21.电磁兼容性试验(electromagnetic compatibility EMC)电磁兼容性是指设备或系统在共同的电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰的能力。
