凸透镜成像作图及练习题

  • 格式：doc
  • 大小：694.50 KB
  • 文档页数：4

1 F F

F F

类型一：透镜折射作图 1. 画出下列图中凸透镜的折射光线的方向。

2. 画出下列图中凹透镜的折射光线的方向。 3. 完成下列透镜的光路。 4. 在下列各图中的适当位置画出一个合适的透镜。 7. 在下列方框中分别画一个合适的透镜，并确定其位置。 8. 在下列方框中分别画一个合适的透镜，并确定其位置。 类型二：凸透镜成像规律作图 1．如图是发光物体A经凸透镜成像的几条光线A/是经透镜后所成的像。作出由A点发出的光线AC经透镜折射后的出射光线。 2．下图A给出物体及像的位置，请在图中画出凸透镜及其焦点F的大致位置。 3．如图CC′为凸透镜的主光轴，S′为点光源S的像，用作图法确

定凸透镜的位置和凸透镜的焦 4．在图中完成光路图，并标出A点的像A′。 5．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来。 13．凸透镜成像规律可以通过画光路图去理解．在光路图中凸透镜用图甲表示，O点为光心，F为其焦点．图乙是运用经过凸透镜的两条特殊光线，所画物体AB 经凸透镜成的像A'B'的光路图．请参照图乙，在图丙中画出物体CD 经过凸透镜所成的像C'D'的光路图．

14．如图所示，OO′为透镜的主光轴，AB是物体，A′B′是AB经过透镜所成的像．用作图方法找出透镜的位置，并在这个位置画出这个透镜． 15．如图示，A是物体，A’是物体经过凸透镜所成的像，试画出凸透镜的位置及焦点．

第15题图 第16题图 16．小明同学在实验室做凸透镜成像的实验，在光屏上得到如图所示的灯丝的像，请大致画出灯丝（用箭头表示）的位置． 类型三、凸透镜成像规律： 17．夏天的早晨，树叶上常常会有一些露珠．透过这些露珠看到的叶脉会更清楚，这是由于露珠相当于一个“凸透镜”，使叶脉放大了．这种情形下，叶脉应该位于“凸透镜”的（ ）

A．焦距以内 B．焦距和二倍焦距之间 C．二倍焦距处 D．二倍焦距以外 18．小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法．其中正确的是（ ）

A．照像机是利用蜡烛放在a点的成像特点制成的 B．放大镜是利用蜡烛放在b点的成像特点制成的

F F F F

F F

F F F F F F

F O A 2

C．幻灯机是利用蜡烛放在d点的成像特点制成的 D．蜡烛放在b点成的像比它放在c点成的像大 19．（2012•咸宁）物体AB通过凸透镜成像如图所示，利用这一成像规律制造的光学仪器是（ ） A．照相机 B．放大镜 C．幻灯机 D．潜望镜 20．（2012•泰安）小明同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是（ ）

A．投影仪 B．照相机 C．放大镜 D．近视镜 21．（2012•三明）点燃的蜡烛放置在离凸透镜15cm处，在凸透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为（ ） A．5cm B．10cm C．15cm D．20cm 22．图是凸透镜成像示意图，1'、2'、3'分别是物体1、2、3通过凸透镜所成的像．像1'所表示的是倒立、 的实像， （选填“照相机”或“投影仪”）是根据这一原理工作的．

23．（2009•丰泽区）在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是（ ） A．放大镜 B．照相机 C．投影仪 D．汽车的后视镜 24．（2012•淮安）一简易照相机的镜头焦距为6cm，则该相机中胶片离镜头的距离应为（ ） A．小于6cm B．大于6cm，小于12cm C．大于12cm，小于24cm D．大于24cm 25．（2012•怀化）一个放大镜的焦距为10cm，张大爷用此放大镜来观察药品使用说明书上较小的文字时，应将此放大镜放在与药品说明书的距离（ ） A．小于10cm B．等于10cm C．大于10cm D．在10cm和20cm之间 26．（2011•昭通）小明用若干发光二极管组成形状如“R”的发光物体，与凸透镜和光屏依次组装到光具座上并调整好（图甲），移动光屏直到在光屏上成清晰的像为止．此时发光物体在光屏上所成的像是图乙中的（ ）

A．A B．B C．C D．D 27．（2011•玉林）一个凸透镜的焦距是10cm，将点燃的蜡烛放在距离这个凸透镜25cm处时，移动光屏，在光屏上得到一个清晰的像，该像是（ ） A．正立、缩小的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．倒立、放大的实像 28．（2011•烟台）在探究凸透镜成像实验中，小红把蜡烛放在凸透镜前的某一位置时，在透镜另一侧离透镜10cm的光屏上得到一个倒立、缩小的清晰的像．当她把蜡烛移到距透镜10cm处时，所成的像是（ ）

A．倒立缩小的实像 B．倒立放大的实像 C．正立放大的虚像 D．正立放大的实像 29．（2011•芜湖）物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，此凸透镜的焦距可能是（ ） A．6cm B．10cm C．16cm D．20cm 30．（2011•济宁）在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图所示的位置时，恰能在光屏上得到一个清晰的像．利用这一成像原理可以制成（ ） A．幻灯机 B．照相机 C．放大镜 D．潜望镜 31．（2011•菏泽）测绘人员绘制地图时，需从高空向地面照相，若使用的相机镜头焦距为50mm，则胶片到镜头的距离（ ） A．大于100mm B．等于50mm C．小于50mm D．介于50mm和100mm之间 32．（2008•滨州）2008年北京奥运会将全面运用人脸识别系统，如图，人们进入场馆距门口0.5-1.2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对．由此判断，人脸识别系统的摄像机的镜头（ ） A．相当于凸透镜，焦距可能为0.5m B．相当于凸透镜，焦距可能为0.1m C．相当于凹透镜，焦距可能为0.5m D．相当于凹透镜，焦距可能为0.1m 33．（2011•哈尔滨）小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是（ ）

A．甲图中成的是实像；乙图中成的是虚像 B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内 C．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小 D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机 类型四、动态问题： 34．（2012•遵义）在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是（ ） A．像逐渐变小，像距逐渐变小 B．像逐渐变小，像距逐渐变大 C．像逐渐变大，像距逐渐变大 D．像逐渐变大，像距逐渐变小 35．（2011•桂林）如图所示，是小华用相机拍摄的桂林市杉湖上的双塔相片．下面说法正确的是（ ） A．双塔在湖中的倒影是实像 B．要使塔的像更大些，小华或相机镜头应向塔靠近些 C．要使塔的像更大些，小华或相机镜头应离塔更远些 D．要使塔的像更小些，小华或相机镜头应离塔更近些

36．（2005•自贡）小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（ ） A．小红离小强的距离近 B．小明和小红离小强的距离相同 C．小红要使底片上的像与小明的一样大，小红移动位置后，再减3

少镜头到底片的距离 D．小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离 37．下为凸透镜成像的示意图．由于不慎将透镜的上沿摔掉一块（图中阴影部分），则所成的像将（ ） A．像的A部分消失了 B．像的B部分消失了 C．成像的效果不受影响 D．像A′B′是完整的，亮度变暗

38．用照相机拍摄人物照片时，（ ） A．人立在镜头的一倍焦距之内 B．人立在镜头的一倍焦距之外与两倍焦距之内 C．人离镜头越近，得到的照片越小 D．人必须立在两倍焦距之外 39．用照相机给某人拍完半身像后，改拍全身像，应（（ ） A．缩短镜头与人的距离，同时增大镜头与底片间的距离 B．增大镜头与人的距离，同时减小镜头与底片间的距离 C．只需要增大照相机与人间的距离 D．只需要减小照相机与人的距离 练习题：

1.一个焦距为10 cm的凸透镜，当物体从离透镜30 cm处逐渐移到离透镜20 cm处的过程中，像与像距的变化为（ ） A.像逐渐变小，像距逐渐变小 B.像逐渐增大，像距逐渐增大 C.像先小后大，像距逐渐增大 D.像逐渐增大，像距逐渐变小 2.通过实验发现凸透镜可以成实像，也可以成虚像；可以成放大的像，也可以成缩小的像；可以成倒立的像，也可以成正立的像。我们可以看到，物体通过凸透镜所成的像的_________、__________、__________、_________等取决于物距和凸透镜的__________关系。 3.当物距______ 2倍焦距时，凸透镜成的像是__________实像；当物距_________焦距时，成虚像，并且虚像的尺寸___________。 4.一个物体在凸透镜前20 cm处，在屏上成一倒立缩小的像，则透镜的焦距f（ ） A.10 cm10 cm C.f<10 cm D.f>20 cm 5.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。由此可以断定，此时防盗门镜的作用相当于一个（ ） A.凸透镜 B.凹透镜 C.凸透镜和凹透镜 D.玻璃砖 6.如图所示，凸透镜的焦距为8 cm，当物体AB放在该凸透镜主轴上距离凸透镜12 cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个（ ） A.倒立放大的实像 B.倒立缩小的实像 C.正立放大的实像 D.正立放大的虚像 7.（2010江苏连云港模拟）如图3-3-2是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30 cm处，则（ ）

图3-3-2 A.移动光屏，可以在屏上得到倒立放大的像 B.移动光屏，可以在屏上得到倒立缩小的像 C.移动光屏，可以在屏上得到正立放大的像 D.不论光屏移到什么位置，都不能在屏上得到清晰的像 8.如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是____________。调整后烛焰能在光屏上成____________立的实像，若想使像变大，应将蜡烛向______移。 9.在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像，当烛焰向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向________ (填“靠近”或“远离”)透镜的方向移动，若要观察到烛焰放大的虚像，烛焰到透镜的距离应____________透镜的焦距。 10.有一焦距为10 cm的凸透镜，将物体从离凸透镜30 cm处沿主光轴移到距透镜20 cm处，这个过程中所成的像（ ） A.始终是正立、放大的实像 B.始终是倒立、放大的实像 C.离透镜越来越远，像变大 D.离透镜越来越近，像变小 11.张晨在做研究凸透镜成像的实验时,保持凸透镜位置不变,如图所示,先后使烛焰位于a、b、c、d四点,并分别调整光屏的位置。实验后,他归纳出以下说法，其中错误的是（ ） A.烛焰位于a点时，屏上出现的实像最小 B.烛焰位于b点时，成放大的实像 C.烛焰位于c点时，屏上出现的实像最大 D.烛焰位于d点时，成放大的实像 12.一物体放在凸透镜前18 cm处，在透镜另一侧20 cm处成一清晰像，则此透镜的焦距 （ ） A.一定大于20 cm B.一定小于9 cm C.一定在10 cm到8 cm之间 D.一定在9 cm到10 cm之间 13.在研究凸透镜成像实验时，当烛焰离透镜12 cm时成的是放大的实像，当烛焰离透镜7 cm时成的是放大的虚像，则这个透镜的焦距不可能是下列的哪个值（ ） A.8 cm B.10 cm C.11 cm D.14 cm 14.一物体沿凸透镜的主光轴移动，当物距为30 cm时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移到物距为15 cm时，它的像一定是（ ） A.放大的实像 B.缩小的实像 C.放大的虚像 D.缩小的虚像 15.在观察凸透镜成像的实验中，把物体从距凸透镜2倍焦距之外逐渐向凸透镜靠拢的过程中，光屏上所成的像将（ ） A.一直变大 B.一直变小 C.先变大后变小 D.先变小后变大 16.一个物体在凸透镜前的主光轴上，在凸透镜另一侧的光屏上形成该物体的明亮、清晰的实像，当用不透光的物体遮住凸透镜的上半部分后，物体此时在光屏上形成的像是（ ） A.只有上半部分，亮度不变 B.只有下半部分，亮度不变 C.与原来相同，亮度不变 D.与原来相同，亮度变暗 17.小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前

合集下载

4.3凸透镜成像的规律(练习)

4.3凸透镜成像的规律(练习)

4.3 凸透镜成像的规律一、单选题1．用光具座和焦距为10cm的凸透镜做成像实验，当把点燃的蜡烛放在离凸透镜20cm处，则在透镜另一侧的光屏上得到的像是（）A．放大、倒立的实像B．放大、正立的虚像C．等大、倒立的实像D．缩小、倒立的虚像【答案】C【解析】由题意知凸透镜的焦距是10cm，蜡烛放在距凸透镜20cm处，物距等于2倍焦距，此时所以成倒立、等大的实像。

故选C。

2．将物体分别放在甲凸透镜（f甲＝10cm）、乙凸透镜（f乙＝5cm）前，物距相同。

通过两个透镜，在光屏上一个成缩小的像，一个成放大的像。

则（）A．甲凸透镜比乙凸透镜的折光能力强B．甲凸透镜成的是缩小的像C．物距可能是15cm D．物距可能是20cm【答案】C【解析】A．焦距越小，折光能量越强，故甲凸透镜比乙凸透镜的折光能力弱，故A不符合题意；B．若物体通过甲凸透镜成缩小的实像，则像是倒立、缩小的实像，物距要大于二倍焦距；物距大于20cm，此时20cm＞2f乙=2×5cm物体通过乙凸透镜液成倒立、缩小的实像，不符合题意，故甲凸透镜成的是放大的像，故B不符合题意；C．若物体经乙凸透镜成倒立缩小的实像，则物距大于10cm，当物距在10cm到20cm之间（u＝15cm）时，通过甲能成倒立、放大的实像，符合题意，故C符合题意；D．若物距是20cm时，对于甲凸透镜，物距等于二倍焦距，对于乙凸透镜，大于二倍焦距，不会成放大的像，故D不符合题意。

故选C。

3．在探究凸透镜成像规律的实验中，首先需要调整烛焰和光屏的中心位于主光轴上，下列照片中的情况属于调整好的是（）A．B．C．D．【答案】C【解析】观察上述四幅图可以看出，烛焰、凸透镜的光心以及光屏的中央大致在同一高度的是C图，A图中凸透镜的角度不对，B图中的凸透镜太低，D图中蜡烛的位置太低，故C正确，ABD错误。

故选C。

4．把物体放到凸透镜前16cm处可得到倒立、放大的实像，现将物体向凸透镜移近8cm时，得到的是（）A．倒立、放大的实像B．倒立、等大的实像C．倒立、缩小的实像D．正立、放大的虚像【答案】D【解析】一物体在凸透镜前16cm处，在凸透镜另一侧光屏上能得到一个倒立放大的实像，所以由凸透镜成>>，即像的规律可知，2f u f>>f cm f216解得16cm8cm>>f＜，由凸透镜成像规律可知，此时成正立、放大的虚像。

凸透镜成像实验专题练习含答案

凸透镜成像实验专题练习含答案

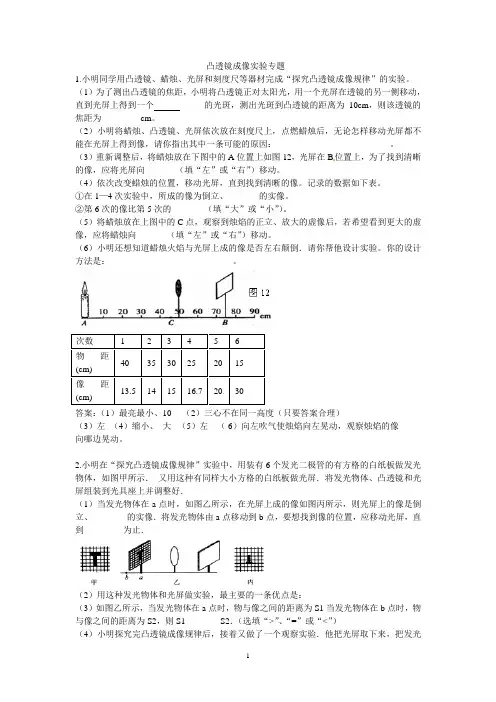

凸透镜成像实验专题1.小明同学用凸透镜、蜡烛、光屏和刻度尺等器材完成“探究凸透镜成像规律”的实验。

（1）为了测出凸透镜的焦距，小明将凸透镜正对太阳光，用一个光屏在透镜的另一侧移动，直到光屏上得到一个的光斑，测出光斑到凸透镜的距离为10cm，则该透镜的焦距为_________cm。

（2）小明将蜡烛、凸透镜、光屏依次放在刻度尺上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：__________________________。

（3）重新调整后，将蜡烛放在下图中的A位置上如图12，光屏在B位置上，为了找到清晰的像，应将光屏向_______（填“左”或“右”）移动。

（4）依次改变蜡烛的位置，移动光屏，直到找到清晰的像。

记录的数据如下表。

①在1—4次实验中，所成的像为倒立、_______的实像。

②第6次的像比第5次的_______ （填“大”或“小”）。

（5）将蜡烛放在上图中的C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_______（填“左”或“右”）移动。

（6）小明还想知道蜡烛火焰与光屏上成的像是否左右颠倒．请你帮他设计实验。

你的设计方法是：。

次数 1 2 3 4 5 6物距40 35 30 25 20 15(cm)像距13.5 14 15 16.7 2030(cm)答案：（1）最亮最小、10 （2）三心不在同一高度（只要答案合理）（3）左（4）缩小、大（5）左（ 6）向左吹气使烛焰向左晃动，观察烛焰的像向哪边晃动。

2.小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示．又用这种有同样大小方格的白纸板做光屏．将发光物体、凸透镜和光屏组装到光具座上并调整好．（1）当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示，则光屏上的像是倒立、________的实像．将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到_________为止．（2）用这种发光物体和光屏做实验，最主要的一条优点是：__________________________ （3）如图乙所示，当发光物体在a点时，物与像之间的距离为S1当发光物体在b点时，物与像之间的距离为S2，则S1________S2．（选填“>”、“=”或“<”）（4）小明探究完凸透镜成像规律后，接着又做了一个观察实验．他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向凸透镜方向观察，如图所示．当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时就看不到这个像了，请分析并说明其原因。

凸透镜成像规律练习题(精选版)PPT课件

凸透镜成像规律练习题(精选版)PPT课件

“爱。” “为什么？” “它驱赶我的饥饿。” 鸟儿啄完稻谷，轻轻梳理着光润的羽毛。 “现在你爱这稻谷吗？”精灵又取出一束黄澄澄的稻谷。 鸟儿抬头望着远处的一湾泉水回答：“现在我爱那一湾泉水，我有点渴了。” 精灵摘下一片树叶，里面盛了一汪泉水。 鸟儿喝完泉水，准备振翅飞去。 “请再回答我一个问题，”精灵伸出指尖，鸟儿停在上面。 “你要去做什么更重要的事吗？我这里又稻谷也有泉水。” “我要去那片开着风信子的山谷，去看那朵风信子。” “为什么？它能驱赶你的饥饿？” “不能。” “它能滋润你的干渴？” “不能。”
u＝f
不成像、得到一束平行光
u＜f 正立 放大 .虚像
放大镜2
在利用蜡烛研究凸透镜成像的实验中凸透 镜的焦距是10cm，点燃的蜡烛放在距凸透 镜15cm处，在凸透镜另一侧的光屏上观察 到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像 B 倒立缩小的实像
C 正立放大的实像 D 正立放大的虚像
.
D.当蜡烛到透镜的距离是5厘米时，光屏上 得不到烛焰的像
.
22
ቤተ መጻሕፍቲ ባይዱ
39.关于凸透镜成像，下列说法正确的是（ ） A．实像看得见，虚像看不见 B．实像总是倒立的，虚像总是正立的 C．实像总是缩小的，虚像总是放大的
D．实像和虚像都可能放大或缩小
41.在“研究凸透镜成像”的实验中，为了使
像成在光屏的中心，必须使烛焰、透镜、
你的生命更充实，更真实；丰盈你的内心，使你的内心更慈悲，更善良。所以生活的美好，缘于一颗善良的心，愿我们都能 善待自己和他人。
一路走来，愿相亲相爱的人，相濡以沫，同甘共苦，百年好合。愿有情有意的人，不离不弃，相惜相守，共度人生的每 一个朝夕……直到老得哪也去不了，依然是彼此手心里的宝，感恩一路有你！
透镜成像规律及练习(含答案)

透镜成像规律及练习(含答案)

凸透镜成像规律凸透镜成像规律凸透镜成像规律凸透镜成像规律当u大于f时，物近像远像变大；当u小于f时，物近像近像变小。

凸透镜和凹透镜的三条特殊的光一、选择题1．物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（ C ）A．10 cm B．20 cm C．12 cm D．以上都不对2．用照相机给家人照相，人与照相机镜头的距离和底片到照相机镜头的距离分别是（ B ）A．大于2f,小于f B．大于2f,小于2f，大于fC．小于2f,大于f，大于2f D．大于f,大于2f3．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm，则底片到镜头间的距离为（ C ）A．100 mm以外B．50 mm以内C．略大于50 mm D．恰为50 mm4．放映幻灯时，在屏幕上得到的是幻灯片上图像的（ D ）A．正立放大的虚像B．正立放大的实像C．倒立放大的虚像D．倒立放大的实像5．用一个凸透镜成像时，下面说法中正确的是（ C ）A．实像总是正立的、虚像总是倒立的B．实像和虚像都可能是放大或缩小的C．成实像时，物体离凸透镜越近像越大D．成虚像时，物体离凸透镜越近像越大6．一个物体放在凸透镜前时，在透镜的另一侧距离透镜20 cm的光屏上得到了一个清晰放大的物体的像，若把物体移至透镜前20 cm处，为了仍能在透镜另一侧光屏上得到清晰的像，则光屏的移动方向和所成像的大小为（ A ）A．光屏靠近透镜，成缩小的像B．光屏靠近透镜，成放大的像C．光屏远离透镜，成放大的像D．光屏远离透镜，成缩小的像7.李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明( B)A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜B．李明同学巳患上近视眼，需要佩戴用凹透镜制成的眼镜C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜8．一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则（ C ）A ．在光屏上不再呈现像B ．在光屏上呈现等大的像C ．在光屏上呈现缩小的像D ．在光屏上呈现放大的像9． 小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a 、b 、c 、d 四点并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。
