凸透镜成像典型作图题

八年级物理生活凸透镜成像作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，在“研究凸透镜成像规律”的实验中，观测到正立、放大的虚像．试通过作图找出该透镜的两个焦点F的位置．2．如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

3．如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置，并标出入射角i和折射角r。

4．如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

（______）5．S是点光源，正确画出点光源S经过凸透镜成像的光路图。

6．如图是射到凸透镜上的两条光线，请在图上画出这两条光线的折射光线。

7．如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）。

（______）8．如图，是两条通过凸透镜的光线，请分别画出它们通过凸透镜前后的光线。

（____）9．物体通过某些器材或装置能在屏上成了倒立缩小的实像，请在虚线框内画出适当的器材或装置示意图。

10．如图所示，M、N为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像。

根据凸透镜成像原理确定凸透镜的位置及其焦点F，并把它们画出来。

（______）11．如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出．（_____）12．如图所示，在探究凸透镜成像规律时，光屏上得到一个清晰的像。

请你在图上大致画出其所对应的物体。

（_____）13．根据图中的入射光线，画出相应的折射光线。

（_____）14．如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛通过凸透镜成的像，请根据凸透镜成像原理在图中画出凸透镜并标出它的焦点．（______）15．如图所示A’B’是物体AB在凸透镜中成的像，请在图中适当位置画出凸透镜符号和凸透镜的焦点F。

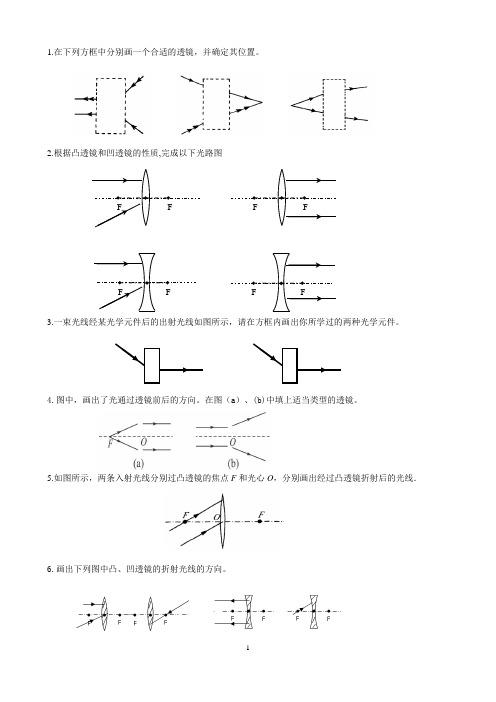

1 1.在下列方框中分别画一个合适的透镜，并确定其位置。

2.根据凸透镜和凹透镜的性质,完成以下光路图
3.一束光线经某光学元件后的出射光线如图所示，请在方框内画出你所学过的两种光学元件。

4.图中，画出了光通过透镜前后的方向。

在图（a ）、(b)中填上适当类型的透镜。

5.如图所示，两条入射光线分别过凸透镜的焦点F 和光心O ，分别画出经过凸透镜折射后的光线．
6.画出下列图中凸、凹透镜的折射光线的方向。

F
F F F F F F
F
2
7.物体AB 放在凸透镜前距光心1.5f 处，请在图中画出AB 的像A’B’，要求表示出像的大致位置及像的性质。

8.在图中的凸透镜主轴上，画出物体AB （用 表示）和它的像A’B’，使之成为一个照相机的成像示意图。

9.如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上.请在图中画出：
①射向凸透镜这束入射光线；
②经平面镜反射的光路；
③标出反射角的度数.
10.请你根据透镜对光线的作用完成下面的光路图．
11．如图下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。

12．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图11中所给的条件画出凸透镜，并确定焦点F 的位置.
A
B
F F F F F F
A ‘
B ‘ B A。

八年级上凸透镜成像规律（含解析）一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置，此时光屏上成清晰的像。

下列说法中正确的是（）A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处，光屏移动到80cm处，会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验．下列情形可能发生的是（）A. 光屏向右移，能接收到清晰缩小的实像B. 光屏向左移，能接收到清晰放大的实像C. 光屏向左移，能接收到清晰缩小的实像D. 无论怎样移动光屏，都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把“上”字屏放在原来放蜡烛的位置上，如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的（）A. B. C. D.5.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。

从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。

由此可以断定，此时防盗门镜的作用相当于一个（）A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。

2．（2015•济宁）小夏用如图中的凸透镜探究成像规律，在如图的四个实验情景中，能够在光屏上得到清晰像的是（）
A．B．
C．D．
6．（2015•成都）在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸A．B．C．D．
透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示．下列说法正确的是（）A，小明能在光屏上看到烛焰清晰的像
B1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像
D70cm
A． B．C．D．
这个像是（填“实”或“虚”）像．固定凸透镜的位置不动，如果将蜡烛与光屏的位置对调，此时蜡烛在光屏30．（2015•江西模拟）小华在使用如图所示的实验器材探究“凸透镜成像的规律”时，能在光屏上看到一个清晰的像，上（填“成缩小的像”“成放大的像”或“不成像”）。

凸透镜成像练习题（附答案）A卷：基础训练一、选择题1、下列器材中，对光起发散作用的是（）A.凹面镜B.潜望镜C.凸透镜D.凹透镜2、如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个A.凸透镜B.凹透镜C.凸面镜D.凹面镜3、（2012湖南衡阳第3题）一凸透镜的焦距是8cm,将点燃的蜡烛放在离凸透镜12cm处，则所成的像是A.正立、缩小的虚像B.倒立、放大的实像C.倒立、缩小的实像D.倒立、缩小的虚像4、下图所示是“天网监控系统”的重要组成部分一一摄像头，该摄像头的主要光学部件是A.凸透镜B.凹透镜C.平面镜D.凹面镜5、一物体沿凸透镜的主光轴移动，当物距为15cm时，在凸透镜另一侧的光屏上得到一个放大的实像，当物距为30cm 时，它的像一定是（）A.放大的实像B.缩小的实像C.放大的虚像D.缩小的虚像6、点燃的蜡烛放置在离凸透镜15cm处，在透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为A.5cmB.10cmC.15cmD.20cm7、昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10cm,利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。

在一次实验中，小明不小心把盒盖上的凸透镜打碎了。

为了修好观察盒・，老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个，他应该选择：A.焦距为4cm的凸透镜B.焦距为8cm的凸透镜C.焦距为10cm的凸透镜D.焦距为12cm的凸透镜8、（2012江苏南京，第4题）把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。

若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的实像D.正立、缩小的虚像9、某同学们在研究凸透镜成像规律时作了如下的记录：当物体距ul=30厘米时，在光屏上出现倒立、缩小的像；当物距u2=20厘米，在光屏上出现倒立、放大的像；当物距u=10厘米，在光屏上始终得不到像。

L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。

2. 画出下列图中凹透镜的折射光线的方向。

3. 完成下列透镜的光路。

4. 在下列各图中的适当位置画出一个合适的透镜。

5. 画出下列图中凸透镜的入射光线或折射光线的方向。

6. 画出下列图中凹透镜的折射光线或入射光线的方向。

7. 在下列方框中分别画一个合适的透镜，并确定其位置。

8. 在下列方框中分别画一个合适的透镜，并确定其位置。

9.（1）如图所示，L 1为入射光线，L 2为出射光线。

请在图中添加一个合理的光学器件。

（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。

（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。

请完成光路图。

F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。

图5 图65、如图6所示，请你完成光路图。

6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。

潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。

请根据图中已有的光路，完成光路图，画出物体A的大致位置。

图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。

8、在图9中的虚线内填上适当的光学仪器。

9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。

图10 图1111、请完成图11中的光路图。

图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。

13、如图13所示是照相机的原理图，A’B’是AB的像。

请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。

八年级物理凸透镜成像作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请在图中完成透镜的光路图（F为透镜的焦点，P为2倍焦距处）。

2．根图中的两条光线，画出相应的入射光线或折射光线。

3．如图所示，请画出两条光线通过凹透镜之后的光路图。

4．如图所示，入射光线平行于主光轴，请在图中画出它经凸透镜折射后的光线。

5．请画出由S点发出的光线经过凸透镜折射后的光线。

（图中字母F为凸透镜的焦点）6．请按要求完成下列作图：(1)画出图甲中入射光线的反射光线；(2)完善图乙的光路图。

二、实验题7．小明同学在做“探究凸透镜成像现律”的实验，(1)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=______________cm。

(2)小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_________（选填“照相机”、“放大镜”或”投影仪”）(3)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知，当2f>u＞f时，物体移动速度____________（选“大于”、“小于“或“等于”）像移动的速度。

8．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm。

（1）实验过程中，凸透镜始终固定在光具座50cm刻度线处。

当蜡烛距离凸透镜15cm 时，移动光屏，可在光屏上得到一个倒立、______的实像（选填“放大”、“等大”或“缩小”）；（2）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向______透镜方向移动（选填“靠近”或“远离”）此时的像与步骤（1）中的像相比，大小将变______；（3）如图乙所示，小伟将蜡烛固定在光具座10cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是______（选填“放大镜”、“投影仪”或“照相机”）。

探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。

凸透镜成像专题一、例题分析【例1】关于凸透镜成像规律的下列说法中，正确的是[ ]A．将物体由3倍焦距处移至1.5倍焦距处的过程中，物体的像逐渐变小B．凸透镜可以成正立、放大的实像C．凸透镜可以成正立、放大的虚像D．置于焦距以内的物体不能成像【解答】C【说明】只要物体不放在焦点上，凸透镜就能使物体成像。

判断凸透镜成像情况时，要抓住一倍焦距、二倍焦距这两个分界点；抓住由这两个分界点分开的三个区域成像特点。

【例2】在使用照相机时，下列做法中正确的是[ ]A．拍摄远景时，应当将镜头向前伸B．拍摄近景时，应当将镜头向前伸C．阴天拍摄景物时，应当开大光圈D．阴天拍摄景物时，应当缩小光圈【解答】B、C【说明】使用照相机时，需要景像清晰、曝光适度，采用调节光圈、距离、时间的方法满足要求。

一般情况下，物体固定不动（或拍摄在某处的物体），物距确定，根据具体情况改变像距使物体成清晰的像在胶片上。

【例3】欲使屏幕上的景像大一些，应当采取的做法是[ ]A．将幻灯机向后移动B．将幻灯机向前移动C．将幻灯片移近镜头D．将幻灯片远离镜头【解答】A、C【说明】使用幻灯机时，应当在屏上出现放大、倒立的实像，需要将幻灯片倒置，还需要调节屏幕的位置、镜头的位置，使屏上的像清晰。

【例4】将物体从物距为1.5f处移向3f处，在移动时物体的像[ ]A．先是放大像后是缩小像B．先是缩小像后是放大像C．逐渐变大D．逐渐缩小【解答】A、D【说明】“放大”、“缩小”指像与物相比较的结果。

像比物大称为放大的像，像比物小则为缩小的像。

“变大”、“变小”则指像本身的变化情况，如果后一次的像比前一次的像大，称为变大，后一次像比前一次像小则称为变小。

【例5】放映幻灯时，在屏幕上得到的是幻灯片上景物的[ ]A．正立放大的虚像B．正立放大的实像C．倒立放大的虚像D．倒立放大的实像结论是选项D正确。

【解答】D【说明】实像由实际光线的交点组成，能够用屏幕显示。

虚像处没有实际光线通过，它由出射光线的反方向延长线交点组成，无法在屏幕上显示，只能用眼睛或仪器观察。
