浅析如何提高转炉钢水纯洁度
转炉炼钢对原材料的要求
〔10月份小结〕
炼钢的基本任务是脱碳、脱磷、脱硫、脱氧，去除有害气体和非金属夹杂物，提高温度和调整成分。归纳为：“四脱”〔碳、氧、磷和硫〕，“二去”〔去气和去夹杂〕，“二调整”〔成分和温度〕。采用的主要技术手段为：供氧，造渣，升温，加脱氧剂和合金化操作。
针对提高转炉钢水的纯洁度，主要从炼钢用原材料、过程控制及钢水出炉等方面进行浅析。首先，本小结
铁水是炼钢的主要原材料，一般占装入量的70％~100％。铁水的化学热与物理热是转炉炼钢的主要热源。因此，对入炉铁水化学成分和温度必须有一定的要求。
一、铁水的化学成分
氧气顶吹转炉炼钢要求铁水中各元素的含量适当并稳定，这样才能保证转炉冶炼操作稳定并获得良好的技术经济指标。
(1)硅(Si)。硅是转炉炼钢过程中发热元素之一。硅含量高，会增加转炉热源，能提高废钢比。有关资料说明，铁水中ω[Si]每增加0.10%，废钢比可提高约1.3％~1.5%。铁水硅含量高，渣量增加，有利于去除磷、硫。但是硅含量过高将会使渣料和消耗增加，易引起喷溅，金属的收得率降低。[Si]含量高使渣中Si02含量过高，也会加剧对炉衬的侵蚀，并影响石灰化渣速度，延长吹炼时间，降低钢水的纯洁度。 通常铁水ω[Si]=0.30％~0.60％为宜。大中型转炉用铁水硅含量可以偏下限。而我厂铁水ω[Si]含量及其不稳定，时低时高。针对这种现状，要求高炉提供的铁水成分必须稳定。ω[Si]含量控制在0.30%~0.50%为宜。
(2)锰(Mn)。铁水锰含量高对冶炼有利，在吹炼初期形成MnO，能加速石灰的溶解，促进初期渣及早形成，改善熔渣流动性，利于脱硫和提高炉衬寿命。铁水锰含量高，终点钢中余锰高，可以减少锰铁加入量，利于提高钢水纯洁度等。转炉用铁水对ω[Mn]/ω[Si]比值的要求为0.5～0.8，目前我厂使用较多的为低锰铁水ω[Mn]=0.15%~0.30%。
炼钢工艺对钢材性能的影响及优化
摘要：本文研究了炼钢工艺对钢材性能的影响及其优化方法。炼钢工艺是钢材生产过程中的关键环节，直接影响钢材的力学性能、耐蚀性和耐久性等方面。在研究中，我们探讨了炼钢工艺中的关键参数，如炉温、保温时间和冷却速率等对钢材性能的影响。此外，我们还分析了不同工艺参数下钢材的组织结构和相变行为，并与性能进行关联。最后，我们提出了优化炼钢工艺的建议，包括合理调整工艺参数、改善冷却方式和引入先进的炼钢设备等。这些优化方法可以提高钢材的强度、韧性和耐蚀性，满足不同应用领域对钢材性能的需求。
关键词：炼钢工艺、钢材性能、优化、力学性能、耐蚀性
引言：
钢材作为重要的结构材料，在各个领域都扮演着重要的角色。炼钢工艺作为决定钢材性能的关键环节，一直备受关注。本文旨在探讨炼钢工艺对钢材性能的影响，并提出相应的优化方法。通过研究不同工艺参数对钢材力学性能、耐蚀性和耐久性等方面的影响，我们能够深入了解钢材的制备过程与性能之间的关系。最终，优化的炼钢工艺将为钢材提供更高的强度、韧性和耐蚀性，以满足各个应用领域对于高性能钢材的需求。本文将为炼钢工艺的研究和发展提供有益的参考。
一炼钢工艺对钢材力学性能的影响
炼钢工艺作为钢材生产过程中的关键环节，直接影响着钢材的力学性能。钢材的力学性能包括强度、韧性、硬度和塑性等指标，对于各个领域中的结构和机械应用至关重要。在研究中，我们深入探讨了炼钢工艺中的关键参数对钢材力学性能的影响，并提出了优化工艺的建议。
（一）炉温是炼钢工艺中一个重要的参数，对钢材力学性能有着显著影响。较高的炉温可以促进钢材中的相变和晶粒生长，从而提高钢材的强度和硬度。然而，过高的炉温可能导致晶粒长大过快，降低钢材的韧性。因此，在确定炉温时需要综合考虑钢材的应用需求以及力学性能的平衡。
（二）保温时间也是影响钢材力学性能的关键参数。适当的保温时间可以保证钢材内部组织的均匀性和稳定性，进而提高钢材的强度和塑性。过短的保温时间会导致组织不完全相变和析出物的形成不充分，从而影响钢材的力学性能。而过长的保温时间可能导致晶粒长大和晶界析出物的增多，降低钢材的韧性。因此，合理控制保温时间对于获得优良的力学性能至关重要。
1 / 4
精炼工艺对冶金缺陷和拉伸性能的影响
众所周知，我国是钢铁大国，每年的钢铁生产量与需求量稳居世界第一。虽然钢铁质量也有了大幅度的提高，但是也存在一定的缺陷，需要继续提高精炼工艺。当前影响钢材性能和使用寿命的重要因素是化学成分、显微组织、气体、夹杂（和表面质量等，这些因素很大程度上取决于钢的精炼工艺质量。而钢丝是以热轧盘条为原料经过冷拔而得到的钢材，但是由于钢的冶金质量而引起钢丝强度偏低、性能不均、易脆断、表面质量不好等情况比较常见，这就要求进一步提高钢的冶金质量，提高钢丝质量。本文为此具体探讨了精炼工艺对冶金缺陷和拉伸性能的影响，现报告如下。
1.盘条钢丝的冶金质量要求
盘条是钢丝的原料，生产均质钢丝的关键是盘条钢的化学成分均匀，化学成分对钢的内部组织、性能及成品质量起决定作用。而硫磷含量是造成成分偏析的重要因素，它以夹杂物的状态存在于钢丝中，并会造成冷加工时的突然断裂。而内部缺陷如缩孔、疏松、气泡、非金属夹杂、偏析及过热等，直接关系到盘条的内在质量。钢中气体及非金属夹杂物会使钢丝拉拔时出现发纹及分层现象，影响钢丝内在质量。因此应尽量减少原料的内部缺陷，尤其是要降低偏析与夹杂，进一步提高钢的纯净度。 2 / 4
2.传统电炉炼钢法存在的问题
传统的电炉炼钢法采用电弧作为热源，在温度、炉内气氛和炉渣性质的控制上，有相当大的灵活性，是具有较强精炼能力的一种炼钢方法。但是使由电弧作为热源的优越性不能充分发挥，或被难以避免的、不合理的工艺安排所抵消。例如碱性电弧炉中所造的还原渣的脱硫能力不能被充分利用。并且钢中氧化物夹杂主要来源于混渣、二次氧化和浇注系统耐火材料的侵入，而出钢和浇注时的二次氧化则是成品材中脆性氧化铝夹杂的主要来源。同时传统炼钢过程中的出钢和浇注易造成钢液的吸气、二次氧化以及钢中易氧化元素的二次脱氧，均使钢的纯净度下降。
3.炉外精炼工艺对冶金缺陷和拉伸性能的影响

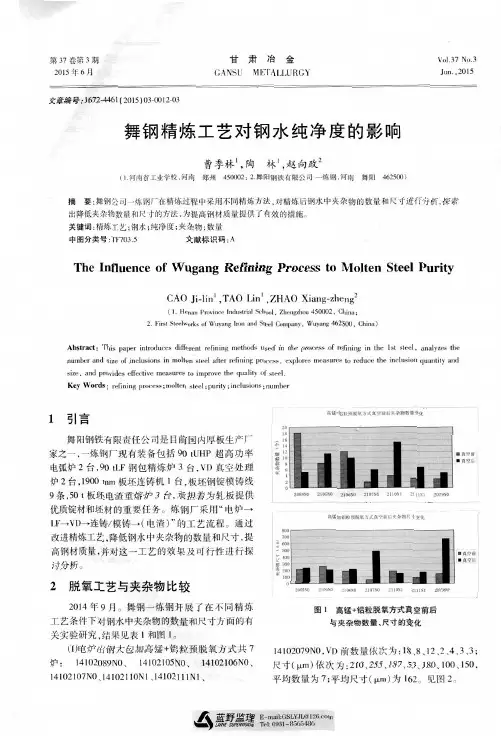

炼钢工艺及元素对钢材性能的影响
炼钢的基本任务是脱碳、脱磷、脱硫、脱氧，去除有害气体和 非金属夹杂物，提高温度和调整成分。
归纳为：“四脱”（碳、氧、磷和硫），“二去”（去气和去夹杂），
“二调整”（成分和温度）。采用的主要技术手段为：供氧，造渣，升 温，加脱氧剂和合金化操作。
钢中的磷 对于绝大多数钢种来说磷是有害元素。钢中磷的含量高会引起 钢的“冷脆”，即从高温降到0C以下，钢的塑性和冲击韧性降低， 并使钢的焊接性能与冷弯性能变差。
磷是降低钢的表面张力的元素，随着磷含量的增加，钢液的表 面张力降低显著，从而降低了钢的抗裂性能。
磷是仅次于硫在钢的连铸坯中偏析度高的元素，而且在铁固熔 体中扩散速率很小， 因而磷的偏析很难消除， 从而严重影响钢的性能， 所以脱磷是炼钢过程的重要任务之一。磷在钢中是以[Fe3P]或[Fe2P] 形式存在，但通常是以 [P] 来表达。炼钢过程的脱磷反应是在金属液 与熔渣界面进行的。
不同用途的钢对磷的含量有严格要求：
非合金钢中普通质量级钢[P] < 0.045%;
优质级钢[P] < 0.035%;
特殊质量级钢[P] < 0.025%;
有的甚至要求[P] < 0.010%。
有些钢种：炮弹钢，耐腐蚀钢需加P元素。 钢中的硫
硫对钢的性能会造成不良影响，钢中硫含量高，会使钢的热加 工性能变坏，即造成钢的“热脆”性。
硫在钢中以FeS的形式存在，FeS的熔点为1193C, Fe与FeS 组成的共晶体的熔点只有 985C。液态Fe与FeS虽可以无限互溶， 但在固熔体中的溶解度很小，仅为 0.015%-0.020%。
当钢中的[S] >0.020%时寸，由于凝固偏析，Fe-FeS共晶体分布于 晶界处，在1150-1200 C的热加工过程中，晶界处的共晶体熔化，钢 受压时造成晶界破裂，即发生“热脆”现象。
如果钢中的氧含量较高， FeS 与 FeO 形成的共晶体熔点更低
