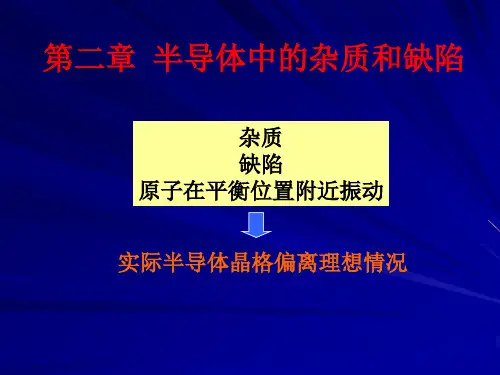

半导体中的杂质和缺陷能级
实际晶体：
1.原子不是禁止的，而是在平衡位置振动。
2.实际半导体并不纯净，而是或多或少含有若干杂质
3.实际晶体并非完美：存在a.点缺陷 b.线缺陷 c.面缺陷
Si和Ge中的杂质能级
杂质来源
原材料的纯度不均；
器件与电路制备中引入的沾污；
为了控制的半导体的性能，人为引入。
杂质存在方式
替位式杂质
间隙式杂质
杂质浓度
单位体积中，杂质原子的个数。反映了杂质含量的多少。
施主杂质 施主能级
如Si中掺入Ⅴ族元素P（5个价电子），
P其中的四个价电子与周围的4个SI原子形成饱和共价键；多余一个价电子，P原子所在处多一个正电荷，以达成电中性。
施主杂质（n型杂质）
对Ⅴ族元素来说，能够释放电子而产生导电电子并形成正电中心，称为....
多余的价电子
被正电中心离子束缚
此束缚远弱于共价键束缚，很小的能量就可使其挣脱束缚，成为“自由”电子。
不能自由运动
杂质电离
电子挣脱杂质原子的束缚成为导电电子的过程。
杂质电离能
杂质电离能是使电子挣脱杂质原子的束缚成为导电电子所需要的能量。记作
ΔE_D，又称施主杂质电离能。
自由电子
正电中心离子
不能运动施主能级
将被施主杂质束缚的电子的能量状态称为施主能级
注
Ⅴ族元素释放电子的过程称为施主电离，施主杂质未电离前是电中性，电离以后成为正电中
心，分别称为中性态（束缚态），施主离化态。
半导体中掺入Ⅴ族元素后，杂质电离时导致导带电子增多，称主要依靠导带电子导电的半导
体为电子型或n型半导体。
受主杂质 受主能级
以Si中掺入Ⅲ族元素B为例。
受主杂质
负电中心离子
不能运动
多余的空穴
被负电中心离子束缚
此束缚远弱于共价键的束缚，很小的能量ΔE_A，就可使其挣脱束缚成为导电空穴。
不能自由运动
受主能级
受主能级就是空穴被受主杂质束缚时的能量状态。
注
受主杂质未电离的时候的电中性，称为束缚态（中性态），电离以后成为负电中心，称为受
主离化态。空穴挣脱受主杂质束缚的过程称为受主电离。
受主杂质电离能ΔE_A是空穴挣脱受主杂质的束缚称为导电空穴所需要的能量。
缺陷杂质对半导体电子特性影响分析
引言：
缺陷杂质是半导体材料中不完美的晶格结构或者其他非理想因素，在半导体电子器件的制造过程中不可避免地存在。这些缺陷杂质会对半导体的电子特性产生显著的影响。正确理解缺陷杂质对半导体电子特性的影响是提高器件性能和可靠性的关键。
一、缺陷杂质的分类和特征
1. 本征缺陷杂质：本征缺陷杂质是半导体晶体的固有缺陷，形成原因通常与材料的晶格结构和成分有关。
2. 异质缺陷杂质：异质缺陷杂质是从外部引入半导体材料的杂质，通常由掺杂剂引入。
3. 结构缺陷杂质：结构缺陷杂质是晶体结构中的缺陷点，如空位缺陷、间隙原子、层错等。
4. 断带能级缺陷：断带能级是能带中的能级间隙，可以通过引入多种缺陷杂质形成。
二、缺陷杂质对电子特性的影响机制
1. 能级位置的变化：缺陷杂质的引入将导致能带位置的移动，改变电子在能带中的分布和能量。
2. 能带弯曲效应：缺陷杂质引入后，能够产生能带弯曲效应，进而影响电子的有效质量和有效速度。
3. 散射机制的改变：缺陷杂质会影响电子的散射过程，导致电子的迁移率变化。
三、缺陷杂质对电子特性的具体影响
1. 载流子浓度变化：缺陷杂质的引入会改变半导体中的载流子浓度，影响器件的导电性能。
2. 迁移率的变化：缺陷杂质会改变电子的迁移率，影响半导体器件的速度和响应时间。
3. 能带弯曲效应的影响：缺陷杂质能够产生能带弯曲效应，进而影响载流子的有效质量和速度。 4. 载流子寿命的改变：缺陷杂质会影响载流子的寿命，可能导致器件的性能退化。
5. 光电特性的变化：缺陷杂质对光电特性的影响较大，可能导致光电器件的效率下降。
四、缺陷杂质控制与应用
1. 缺陷工程：通过合适的掺杂和材料处理技术，可以有效控制和调控缺陷杂质的类型和浓度，优化器件性能。
2. 掺杂剂选择：选择合适的掺杂剂可以有效改变半导体材料的电子特性，提高器件的性能。
3. 表面处理技术：表面处理可以有效修复和减少缺陷杂质，改善器件的界面特性和可靠性。
杂质半导体的概念
杂质半导体，指在半导体中有意加入杂质元素以改变其电子性质的一种半导体。按照杂质类型的不同，通常可以分为n型半导体和p型半导体两种。
首先来看n型半导体。n型半导体在晶体中加入了一些杂质元素，比如磷、砷等，被称为施主杂质。这些施主杂质中的原子比半导体基带中的原子多一个电子，因此它们在晶体中的位置被称为电子态。这些电子能够吸收能量，从而跃迁到导带中，产生大量自由电子，因此n型半导体中的电子浓度高于空穴浓度，电子是主要载流子。
接下来是p型半导体。p型半导体在晶体中加入了一些杂质元素，比如硼、铝等，被称为受主杂质。这些受主杂质中的原子比半导体基带中的原子少一个电子，因此它们在晶体中的位置被称为空穴态。在p型半导体中，空穴是主要的载流子，因为它们能够欠缺一个电子而形成空穴，相当于在半导体中的位置上出现了一种正电荷。
经过对n型和p型半导体的了解，我们可以发现，它们的电子性质存在很大的差别。在n型半导体中，电子是主要的载流子，而在p型半导体中，空穴是主要的载流子。这种差别在半导体器件的制造中也是至关重要的。
总的来说，杂质半导体的概念是指在半导体中有意加入杂质元素以改变电子性质的一种半导体。它们被广泛应用于半导体器件的制造中，比如半导体二极管、场效应晶体管等等。除了n型和p型半导体之外，还存在着一些混合型半导体，它们在晶体中加入了施主和受主杂质，既存在电子态又存在空穴态，因此电子和空穴都是载流子。
正如杂质半导体带来的巨大变化一样，人类对于半导体的探索和研究也在不断推进，无论是便携式电子产品还是高端计算机，半导体技术都扮演着不可或缺的角色。随着半导体技术的不断发展，杂质半导体的应用也将更加广泛，让我们期待着未来的发展。
杂质与半导体材料的电导性
半导体材料是当今电子产业中不可或缺的材料，它具备了导电性能和绝缘性能之间的平衡，从而使得它能够广泛应用于电子器件制造。然而，半导体材料的电导性能很大程度上受到杂质的影响。本文将探讨杂质对半导体材料电导性的影响，并从不同角度探讨其深层次的原因。
首先，我们来探究杂质对半导体材料电导性的直接影响。在纯净的半导体材料中，电子和空穴是电荷的主要载体。但当杂质存在时，它会引入额外的电荷载体，从而改变了材料的导电性能。其中，杂质可以分为两类：施主型和受主型。施主型杂质能够引入额外的自由电子，增强了材料的导电能力；而受主型杂质则引入了额外的空穴，也会对导电性产生一定的影响。因此，杂质的存在能够改变半导体材料的电导性能。在电子器件制造中，控制杂质含量是十分重要的，以确保半导体材料的导电性能能够符合设定要求。
然而，杂质对半导体材料电导性的影响不仅仅限于直接的载流子引入，它还会对半导体结构和能带结构产生深远的影响。首先，杂质能够影响半导体材料的晶体结构，从而改变了非晶缺陷的分布情况。这些非晶缺陷能够引起电子的散射，从而影响电流的传导。其次，杂质还能够改变半导体材料的能带结构，进而影响导电性能。杂质能够形成能带能级，使得导带和价带之间的能隙改变，从而影响电子在能带之间的跃迁和导电性能。因此，杂质的存在能够对半导体材料的电导性产生深远的影响。
此外，杂质对半导体材料电导性的影响还包括了表面效应。在实际应用中，半导体材料往往需要与外部环境接触，而杂质则集中在材料表面。这些杂质能够形成表面势垒，从而改变了材料的电子能级结构。表面杂质还会引起界面能带弯曲，进一步影响电流传导。因此，表面效应也是影响杂质对半导体材料电导性影响的重要因素之一。 综上所述，杂质对半导体材料的电导性能有着重要的影响。它不仅会直接引入额外的载流子，改变材料的导电能力，还会对材料的晶体结构、能带结构和表面效应产生深远的影响。在电子器件制造中，科学家和工程师们需要仔细控制杂质的含量和分布，以确保半导体材料的导电性能能够满足设计要求。在未来的科研中，我们可以进一步研究杂质对半导体材料电导性的影响机理，以提高半导体材料的电导性能，促进电子产业的发展。
