第八节 尺寸公差与配合注法（GB/T ）
公差是反映对制造零件精度要求的，配合是反映相配零件之间存在的间隙或过盈情况的，即互相结合的松紧关系。所以，标注公差与配合是图样中不可缺少的内容。
本标准规定了机械图样中尺寸公差与配合公差的标注方法, 适用于机械图样中尺寸公差(线性尺寸公差和角度尺寸公差)与配合的标注方法。本标准从2003年12月1日实施，并自实施之日起代替GB/T 《机械制图 尺寸公差与配合注法》。
一、基本要求
1、公差带的代号及公差等级的代号等要符合GB/T 1800《极限与配合 基础》的规定。
2、字体的写法应符合GB/T 14691-1993《技术制图 字体》的规定。
3、尺寸注法要符合GB/T 《机械制图 尺寸注法》的规定。
二、在零件图上的公差注法
（一）线性尺寸公差的注法
在图样中标注线性尺寸公差的方法，常用的有标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差等三种形式。
1、标注公差带代号
随着公差与配合标准化工作的进展，对于采用标准公差的尺寸，可以直接标注公差带代号，这对于用量规（公差带的代号往往就是量规的代号）检验的场合十分简便。标注公差带代号对公差等级和配合性质的概念都比较明确，在图样中标注也简单。但缺点是具体的尺寸极限偏差不能直接看出。
（注意：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边，如图2-160、图2-161）。
图2-160 注写公差带代号的公差注法(一) 图2-161 注写公差带代号的公差注法(二)
2、标注极限偏差
在基本尺寸后标注极限偏差的方法，尺寸的实际大小比较直观，为单件、小批生产所欢迎。至于标注极限偏差的具体方法，现说明如下：
机械制图标注常用符号
a AiI标谨尺寸的符号及端盲词
序号 I ⅛ 文 符号哎端写词
玄径 *
2 半屋 a
3 埠直住 s≠
4
「 ----------- - ----------------- —— Sft
S 厚度 1
6 IM ------------- -----------
EQS
7 45aMft C
H 正方琏 □
9 棒度
10 ⅛iΛ⅛tt 平 LJ
H 理头孔 \/
12 WtK
— --------------------------- ― 一 _________________________ _
13 .. *β 上
14 **
15 … d .
16 ¾Hft⅛S⅛Jtt IfiCGB T 46Efi, 1 WO) 5
序号 符号名称 符号绘制标准 应用示例
GB/T 1182-2008
基准符号。
涂黑三角形及中轴 线可任意变换位置， 方框和字母只允许 水平放置不允许歪 斜；方框外边的连线 也只允许在水平或 铅垂两个方向画出。
GB/T 4458.4-2003 ；
标注正方形结构尺 寸时在尺寸前面加 注正方形符号。
高度 h=3.5mm
3 GB/T 4458.4-2003 ；
标注弧长时在尺寸 前面加注弧长符号。
高度 h=R=3.5mm
GB/T 4458.4-2003 ；
GB/T 16675.2-1996
尺寸注法；
沉孔或锪平符号。
高度 h=3.5mm /∕jo,⅞τηre 5
GB/T 4458.4-2003 ；
GB/T 16675.2-1996
尺寸注法；
沉孔或锪平深度符
号。
高度 h=3.5mm4K≠⅝TID 4XMT⅛0
GB/T 4458.4-2003 ;
GB/T 16675.2-1996
尺寸注法；
埋头孔符号。
高度 h=3.5mm
序号 符号名称
GB/T 15754-1995
1 基本规则

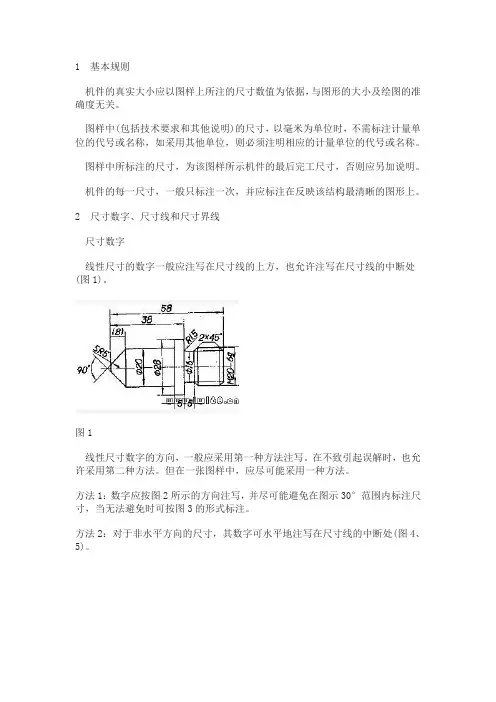

机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2 尺寸数字、尺寸线和尺寸界线
尺寸数字
线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。
图1
线性尺寸数字的方向，一般应采用第一种方法注写。在不致引起误解时，也允许采用第二种方法。但在一张图样中，应尽可能采用一种方法。
方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。
方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。
角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。必要时也可按图7的形式标注。
尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。
图8
尺寸线
尺寸线用细实线绘制，其终端可以有下列两种形式：
a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。
b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。
图11
当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。
标注线性尺寸时，尺寸线必须与所标注的线段平行。
尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。
圆的直径和圆弧半径的尺寸线的终端应画成箭头，并按图12所示的方地标注。
当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图3a的形式标注。若不需要标出其圆心位置时，可按图13v的形式标注。
精品文档
。 1欢迎下载 机械制图标注常用符号
精品文档
。 2欢迎下载
序号 符号名称 符号绘制标准 应用示例
1 GB/T 1182-2008
基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003；
标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm
3 GB/T 4458.4-2003；
标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm
4 GB/T 4458.4-2003；GB/T 16675.2-1996
尺寸注法；
沉孔或锪平符号。
高度h=3.5mm
5 GB/T 4458.4-2003；
GB/T 16675.2-1996
尺寸注法；
沉孔或锪平深度符号。
高度h=3.5mm
精品文档
。 3欢迎下载 6 GB/T 4458.4-2003；
GB/T 16675.2-1996
尺寸注法；
埋头孔符号。
高度h=3.5mm
机械制图尺寸标注常用标准符号
序号 符号名称 符号绘制标准 应用示例
7 GB/T 15754-1995
锥度符号或莫氏锥度注法。
高度h=3.5mm
8 JB/T 5061-2006
定位支撑符号。
高度h=3.5mm
9 JB/T 5061-2006
辅助支撑符号。
高度h=3.5mm
10 JB/T 5061-2006
辅助支撑符号。
高度h=5mm
精品文档
。 4欢迎下载 11 GB/T 4459.5-1999
中心孔符号。
高度h=3.5mm；
高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。粗糙度符号的三角形部分为测量点符号。可随图形进行缩放。
汇编人：质管办标准化管理员 郑家贵 2011年8月25日
