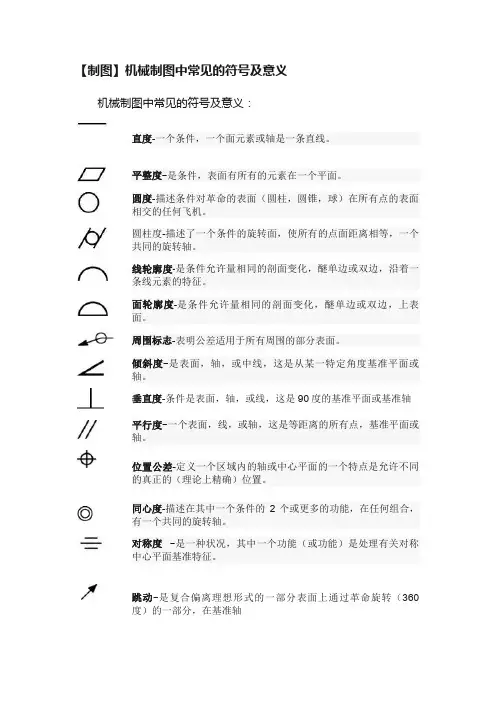

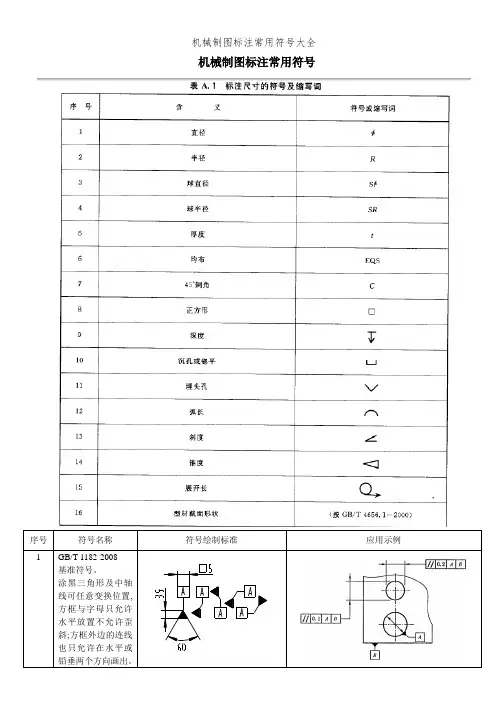

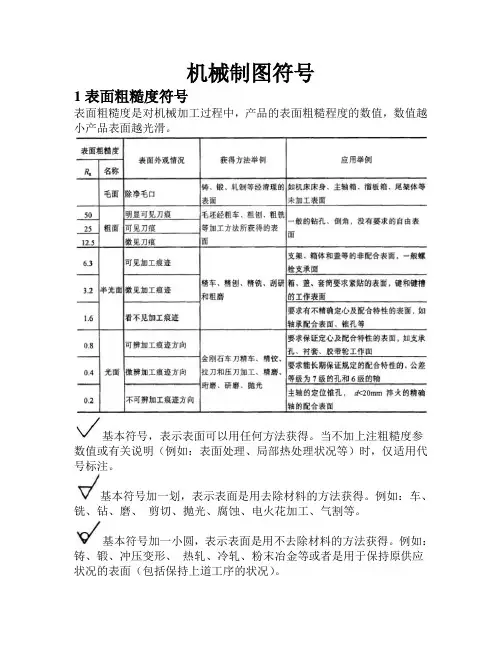

【制图】机械制图中常见的符号及意义机械制图中常见的符号及意义：直度-一个条件，一个面元素或轴是一条直线。
平整度-是条件，表面有所有的元素在一个平面。
圆度-描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。
圆柱度-描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。
线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。
面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。
周围标志-表明公差适用于所有周围的部分表面。
倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。
垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴 平行度-一个表面，线，或轴，这是等距离的所有点，基准平面或轴。
位置公差-定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。
同心度-描述在其中一个条件的2个或更多的功能，在任何组合，有一个共同的旋转轴。
对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。
跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360度）的一部分，在基准轴全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转360。
最大材料状态（三菱）-是条件的一部分功能其中包含的最高金额 材料在规定的极限尺寸。
那就是：最小孔尺寸和最大轴尺寸。
最小材料状态（落马洲）-意味着条件的一部分功能的大小，其中也包含了最小（最低）的材料，例子，最大孔尺寸和最小轴径。
它的对面是最大材料状态。
投影公差区-适用于孔内的销，螺栓，螺钉，等等，是插入。
它控制孔的垂直度的程度的预测从洞，因为它涉及到交配的一部分清除。
投影公差区延伸高于地面的部分功能的针的长度，螺栓，螺钉相对于其组装与交配的一部分。
切平面-切面显示。
该标志被放置在特征控制框后表示宽容。
自由状态的变化-是一个用来描述失真部分去除后的部队在加工过程中的应用直径-圆形特征时使用的显示领域的绘图或表明，宽容是针锋相对的当用在特征控制框架 基本尺寸-用来描述的确切尺寸，轮廓，方向或位置的一个特征。
