常用机械制图标注

机械制图标注常用符号大全1. 引言在机械制图中，标注常用符号是非常重要的，它们能够准确地传递设计意图和要求，方便工程师、制造商和操作者理解和执行。

本文将介绍机械制图中常用的标注符号，以帮助读者更好地理解和应用这些符号。

2. 尺寸标注符号尺寸标注符号用于表示构件的尺寸要求，如长度、宽度、直径等。

以下是常用的尺寸标注符号：•直线尺寸标注：用一条水平线连接两个对称的箭头，箭头指向被标注尺寸的两个端点。

•半径标注：用一条有弯曲箭头的弧线表示，箭头指向被标注尺寸的弧线端点。

•圆心标注：用一个小圆形符号表示圆心的位置。

•直角标注：用一个表示角度的符号（通常是一个小方框）标注直角的顶点。

•倾斜角度标注：用一个箭头指向被标注角度的符号。

3. 表面质量标注符号表面质量标注符号用于表示构件表面的质量要求，如光洁度、平整度、表面粗糙度等。

以下是常用的表面质量标注符号：•光洁度标注：用三个并排的箭头表示，箭头上有几条短横线，表示光洁度等级。

•平整度标注：用两个对称的平行线表示，线上有两个相互垂直的箭头，表示平整度等级。

•表面粗糙度标注：用一个平行线和一个波浪线表示，线上有表示粗糙度数值的箭头。

4. 其他常用符号除了尺寸标注符号和表面质量标注符号，还有一些其他常用的符号用于标注机械制图中的其他要求，如材料要求、装配要求等。

以下是一些常用的其他符号：•材料符号：用字母和数字表示不同材料。

如A代表铝，C 代表碳钢等。

•温度标注：用一个字母T和数值表示温度要求，如T25表示最高可达25摄氏度。

•焊缝标注：用一个V字形符号表示需要焊接的位置。

•螺纹标注：用一个斜线符号和表示螺纹类型的字母来表示。

5. 结论机械制图标注常用符号在机械设计和生产中起着非常重要的作用，它们能够准确地传递设计意图和要求，提高工程师、制造商和操作者的工作效率。

本文介绍了机械制图中常用的标注符号，包括尺寸标注符号、表面质量标注符号和其他常用符号。

希望读者能够通过本文更好地理解和应用这些符号，提高机械制图的质量和准确性。

螺栓M 含弹平垫GB/T5782-2000螺钉M 含弹平垫GB/T70.1-2000螺母M 含弹平垫GB/T41-2000十字槽沉头螺钉M GB/T819.1—2000深沟球轴承6 GB/T276-1994推力球轴承5 GB/T 301-1994圆柱滚子轴承N GB/T283-1994圆锥滚子轴承3 GB/T297-1994调心球轴承1 GB/T281-1994角接触球轴承7 GB/T292-1994六角头螺栓长度系列：2,3,4,5,6,8,10,12,16,20,25,30,35,40,45,50,55,60,65,70,80,90,100,110,120, 130,10,150,160,180,200,220,240,260,280,300,320,30,360,380,400,420螺纹规格d=M12，公称长度l=80、性能等级10。

9，表面氧化、产品等级A级六角头螺栓标记：螺栓：GB/T5783—2000-M12x80-10.9-A-O普通平键长度系列：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400，450，500。

普通平键标记：平头普通平键（B型）b=16,h=10,L=100：键B16x100 GB/T1096-1979（A 型不标A）弹簧垫圈：标准型弹簧垫圈（GB/93-1987）、轻型弹簧垫圈（GB/T859-1987）、重型弹簧垫圈（GB/T7244-1987）标记：规格16mm、材料65Mn、表面氧化的标准型弹簧垫圈：垫圈GB/T93 16平垫圈：平垫圈C级（GB/T95-1985）、大垫圈A和C级(GB/T96-1985)、特大垫圈C级（GB/T5287-1985）、小垫圈A级（GB/T848-1985）、平垫圈A级（GB/T97.1-1985）圆螺母用止动垫圈GB/T858-1988 10~200锥形锁紧垫圈GB/T956.1-1987 3~12内齿锁紧垫圈GB/T861.1-1987 2~20外齿锁紧垫圈GB/T862.1-1987 2~20单耳止动垫圈GB/T854-1988 2.5~48双耳止动垫圈GB/T855-1988 2.5~48外舌止动垫圈GB/T856-1988 2.5~48螺钉锁紧挡圈GB/T884-1986 20~100带锁圈的螺钉锁紧挡圈GB/T885-1986 8~200钢丝锁圈GB/T921-1986 15~100螺钉紧固轴端挡圈GB/T891-1986 20~100螺栓紧固轴端挡圈GB/T891-1986 20~100双孔轴端挡圈JB/ZQ4349-1997 40~260轴端止动垫片JB/ZQ4347-1997 40~260B=20，L=45标记：止动垫片20x45 JB/ZQ4347 轴端挡板JB/ZQ4348-1997 40~400轴直径d=50mm的轴端挡板：挡板50 JB/ZQ4348 孔用弹性挡圈 A 型GB/T893.1-1986 8~200孔用弹性挡圈B型GB/T893.2-1986 20~200轴用弹性挡圈 A 型GB/T894.1-1986 3~200轴用弹性挡圈B型GB/T894.2-1986 20~200孔用钢丝挡圈GB/T895.1-1986 7~125轴用弹性挡圈GB/T895.2-1986 4~125油杯M10*1 JB/T7940.1-1995 (M6\M8*1\M10*1)。

机械制图标注常用符号大全在机械制图中，标注符号的使用非常重要，能够准确传达设计意图，提高制图的规范性和准确性。

本文将为大家介绍机械制图中常用的标注符号，以便读者更好地理解和运用这些符号。

1. 尺寸标注符号1.1 直线尺寸标注（单位mm）图中的直线尺寸标注以水平方向为主，使用箭头和水平线标注。

例如，箭头指向直线，并在直线开始和结束处标注尺寸，水平线与箭头相连。

1.2 圆弧尺寸标注（单位mm）圆弧尺寸标注时，标注标准为“R+圆弧半径”，箭头指向圆弧，并在圆弧两端标注尺寸。

1.3 角度尺寸标注（单位度）角度尺寸标注时，使用一个带箭头的弧线标注角度，箭头指向角度所在的位置。

2. 材料标注符号2.1 实心箭头当需要标注零件材料时，可以使用实心箭头。

箭头指向零件，并在箭头下方写明材料的名称。

2.2 斜线斜线用于标注具有特定材料的某一部分。

在对应部分上画斜线，并在斜线上方写明材料的名称。

3. 表面质量标注符号3.1 光滑标注用于标注需要精加工的表面。

在表面上画两条平行的短线，中间填充黑色。

3.2 粗糙标注用于标注需要加工的表面。

在表面上画两条平行的短线，中间填充斜线。

4. 其他常用符号4.1 弯曲线用于标注某一曲面需要弯曲的部分，在弯曲的部分上画一条曲线，并在曲线下方注明需要的弯曲角度和方向。

4.2 过渡符号过渡符号用于标注某一部分的外形过渡。

在过渡的两端画上三角形，并在三角形内部写明过渡的尺寸。

4.3 平行线用于标注平行的两个部分。

在标注的两部分之间画上平行线，并在线上方写明“//”符号。

总结：本文介绍了机械制图中常用的标注符号，包括尺寸标注、材料标注、表面质量标注和其他常用符号。

这些符号能够准确传达设计意图，提高制图的规范性和准确性。

希望读者能够掌握这些符号的使用方法，提升自己的机械制图能力。

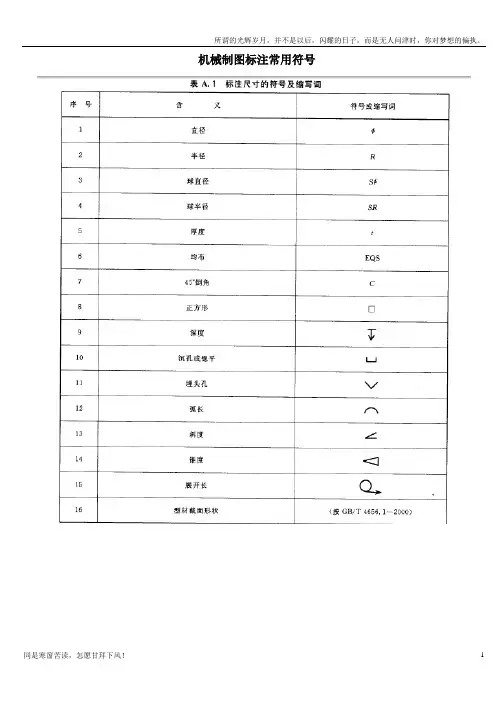

机械制图标注常用符号图标及使用示例序号符号（或缩写）含义备注示例1Φ直径
2R半径
3SΦ球直径
4SR球半径
5t厚度以前用δ
6EQS均布
7REF参考
8C45°倒角
9CR控制半径
10 正方形
10深度
11沉孔或锪平锪平不必标注
深度，锪平为准12埋头孔
13弧长
14斜度
15锥度
16展开长
17直线度无基准
18平面度无基准
19圆度无基准20圆柱度无基准21线轮廓度有或无基准
22面轮廓度有或无基准
23平行度有基准24垂直度有基准
倾斜度有基准26位置度有或无基准
27同轴（同心）度有基准
28对称度有基准29圆跳动有基准30全跳动有基准
31被测要素的标注(直接)
32被测要素的标注(用字
母)
33基准要素的标注34基准目标的标注35理论正确尺寸
参考尺寸
36包容要求
37最大实体要求38最小实体要求39可逆要求
40延伸公差带41自由状态（非刚性零
件）条件
42无论特征大小如何43相切基准面
44统计公差
45平移
46不相等排列的轮廓46全周（轮廓）
47介于两点间
尺寸源
APA
48表面结构（允许任何工
艺）
49表面结构（去除材料）MRR
50表面结构（不去除材
NMR
料）
注：以上文件整理而来，方便大家使用查询，不全之处大家可以补充，其中图片来源于网络，若有侵权，请告知。

机械设计中尺寸标注类知识，毕业前一定读懂它分享机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

机械制图：常用机械零件标注规范引言在机械工程领域，机械制图是非常重要的一项技能。

为了确保不同制造商或工程师之间的交流和理解，有必要遵循一套标准化的机械零件标注规范。

本文将介绍常用的机械零件标注规范，以便读者能够准确理解和绘制机械制图。

常用的机械零件标注符号1.直径：使用字母"D"表示，并在其上方写上具体数值。

例如：D10表示直径为10mm。

2.长度：使用字母"L"表示，并在其下方写上具体数值。

例如：L50表示长度为50mm。

3.深度/高度：使用字母"H"表示，并在其右侧写上具体数值。

例如：H20表示深度或高度为20mm。

4.角度：使用字母"θ"表示，并在其左侧写上具体数值。

例如：θ45°表示角度为45°。

5.弯曲半径：使用字母"R"表示，并在其右侧写上具体数值。

例如：R5表示弯曲半径为5mm。

标注示例直线在机械制图中，直线标注通常使用起点和终点的坐标，并以直线上方的箭头指向终点。

例如：A(0, 0) -> B(100, 50)圆形零件对于圆形零件，需要准确标注其直径。

通常将字母"D"放在圆心，上方写上具体数值。

例如：D10-------------弯曲半径弯曲部分的标注需要明确表达出半径大小。

通常在弯曲处放置字母"R"，并在右侧写上具体数值。

例如：R5_______________||角度角度的标注用于表示两条直线或者曲线之间的夹角。

通常使用字母"θ"表示，并在左侧写上具体数值。

例如：θ45°-----//长度、深度和高度对于长度、深度和高度的标注，通常使用字母"L"或"H"表示，并在下方或右侧写上具体数值。

结论本文简要介绍了机械制图中常用的零件标注规范，包括直径、长度、深度/高度、角度和弯曲半径等符号的使用。

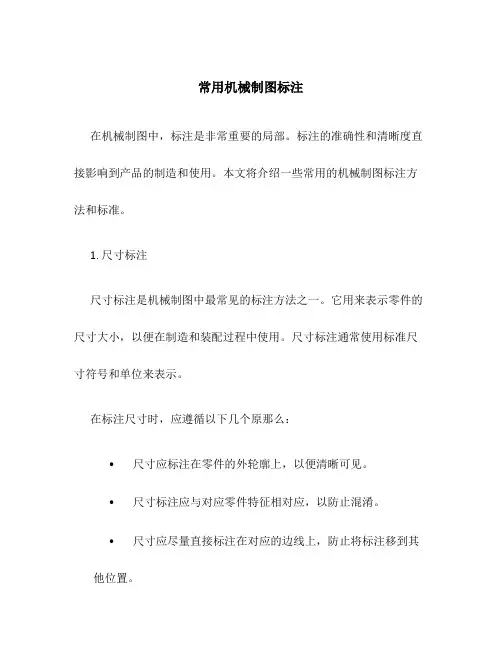

常用机械制图标注在机械制图中，标注是非常重要的局部。

标注的准确性和清晰度直接影响到产品的制造和使用。

本文将介绍一些常用的机械制图标注方法和标准。

1. 尺寸标注尺寸标注是机械制图中最常见的标注方法之一。

它用来表示零件的尺寸大小，以便在制造和装配过程中使用。

尺寸标注通常使用标准尺寸符号和单位来表示。

在标注尺寸时，应遵循以下几个原那么：•尺寸应标注在零件的外轮廓上，以便清晰可见。

•尺寸标注应与对应零件特征相对应，以防止混淆。

•尺寸应尽量直接标注在对应的边线上，防止将标注移到其他位置。

•尺寸标注应采用简洁明了的方式，防止过多的冗余标注。

以下是一个例如：2. 外表粗糙度标注外表粗糙度标注用于表示零件外表的光滑程度和粗糙度。

它通常使用数值和符号进行标注。

外表粗糙度标注应遵循相关的标准，如ISO 1302等。

在标注外表粗糙度时，应注意以下几点：•标注应直接放置在零件的特定区域或特征上。

•外表粗糙度标注应使用正确的符号和数值，遵循相关标准。

•如果有多个外表粗糙度标注，应使用不同的箭头或线段连接到对应的区域。

以下是一个例如：3. 倒角和圆角标注倒角和圆角标注用于表示零件边缘和角的圆角半径。

它通常使用符号和数值进行标注。

倒角和圆角标注应遵循相关的标准，如ISO 13715等。

在标注倒角和圆角时，应注意以下几点：•标注应直接放置在倒角或圆角的位置，以确保清晰可见。

•应使用正确的符号和数值来标注倒角或圆角的半径。

•如果有多个倒角或圆角，应使用不同的箭头或线段连接到对应的位置。

以下是一个例如：4. 其他标注方法除了上述常见的标注方法外，还有一些其他的标注方法可以用于机械制图，如标线标注、符号标注等。

这些标注方法可以根据具体情况进行选择和使用。

在进行标注时，应注意以下几点：•标注应清晰可见，字体大小适中，以便在制造和使用过程中易于理解和操作。

机械制图标注常用符号序号 符号名称 符号绘制标准应用示例1GB/T 1182-2008 基准符号。

涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。

2GB/T 4458.4-2003； 标注正方形结构尺寸时在尺寸前面加注正方形符号。

高度h=3.5mm3GB/T 4458.4-2003； 标注弧长时在尺寸前面加注弧长符号。

高度h=R=3.5mm4GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法；沉孔或锪平符号。

高度h=3.5mm5GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法；沉孔或锪平深度符号。

高度h=3.5mmGB/T 16675.2-1996尺寸注法；埋头孔符号。

高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。

高度h=3.5mm8 JB/T 5061-2006定位支撑符号。

高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。

高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。

高度h=5mm中心孔符号。

高度h=3.5mm；高度H1=5mm。

12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。

粗糙度符号的三角形部分为测量点符号。

可随图形进行缩放。

汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线表示。

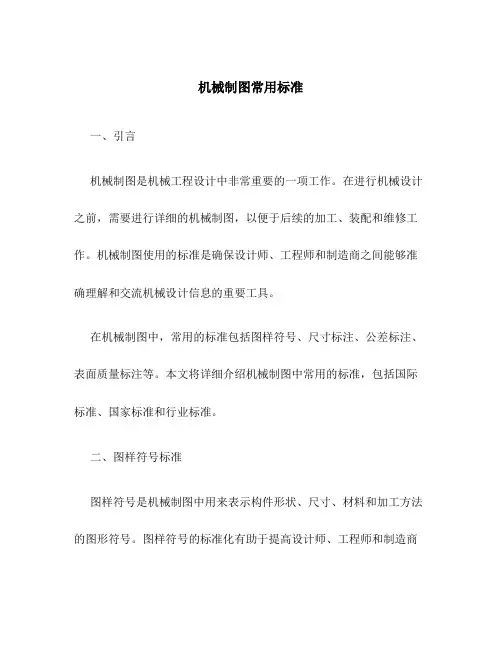

机械制图常用标准一、引言机械制图是机械工程设计中非常重要的一项工作。

在进行机械设计之前，需要进行详细的机械制图，以便于后续的加工、装配和维修工作。

机械制图使用的标准是确保设计师、工程师和制造商之间能够准确理解和交流机械设计信息的重要工具。

在机械制图中，常用的标准包括图样符号、尺寸标注、公差标注、表面质量标注等。

本文将详细介绍机械制图中常用的标准，包括国际标准、国家标准和行业标准。

二、图样符号标准图样符号是机械制图中用来表示构件形状、尺寸、材料和加工方法的图形符号。

图样符号的标准化有助于提高设计师、工程师和制造商之间的交流效果。

常用的图样符号标准包括ISO标准、ANSI标准和JIS 标准。

ISO标准是国际标准化组织制定的机械制图标准，包括ISO 128和ISO 6411等标准。

ISO 128标准规定了机械制图中的线条种类、线条粗细、字体、符号等方面的标准。

ISO 6411标准规定了用于表示几何特征和公差的符号。

ANSI标准是美国国家标准化协会制定的机械制图标准，包括ANSI Y14.5和ANSI Y14.100等标准。

ANSI Y14.5标准规定了尺寸标注、公差标注、表面质量标注等方面的标准。

ANSI Y14.100标准规定了用于表示几何特征和公差的符号。

JIS标准是日本工业标准化组织制定的机械制图标准，包括JIS B 0001和JIS B 0419等标准。

JIS B 0001标准规定了机械制图中的线条种类、线条粗细、字体、符号等方面的标准。

JIS B 0419标准规定了用于表示几何特征和公差的符号。

尺寸标注是机械制图中用来表示构件尺寸的标记和数字。

尺寸标注的标准化有助于确保设计和制造的一致性。

常用的尺寸标注标准包括ISO标准、ANSI标准和JIS标准。

ISO标准规定了尺寸标注的格式、位置和方式。

ISO标准要求用一条分隔线将尺寸标注和构件图形分开，标注尺寸时要写明基准和公差。

标注尺寸的单位使用国际单位制。

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。
