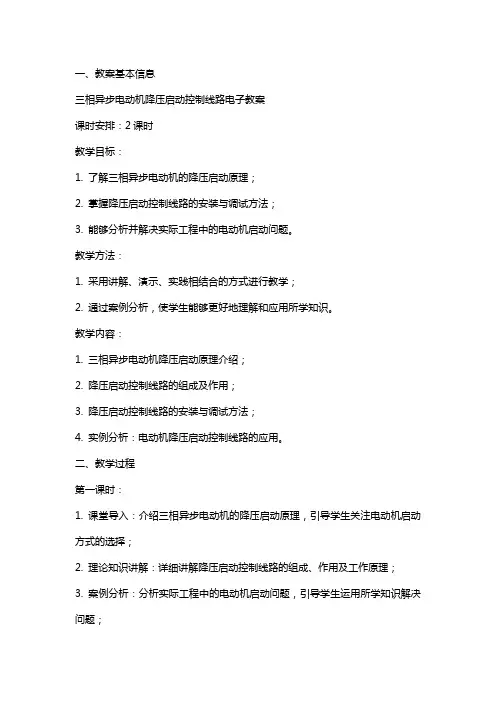

一、教案基本信息三相异步电动机降压启动控制线路电子教案课时安排：2课时教学目标：1. 了解三相异步电动机的降压启动原理；2. 掌握降压启动控制线路的安装与调试方法；3. 能够分析并解决实际工程中的电动机启动问题。
教学方法：1. 采用讲解、演示、实践相结合的方式进行教学；2. 通过案例分析，使学生能够更好地理解和应用所学知识。
教学内容：1. 三相异步电动机降压启动原理介绍；2. 降压启动控制线路的组成及作用；3. 降压启动控制线路的安装与调试方法；4. 实例分析：电动机降压启动控制线路的应用。
二、教学过程第一课时：1. 课堂导入：介绍三相异步电动机的降压启动原理，引导学生关注电动机启动方式的选择；2. 理论知识讲解：详细讲解降压启动控制线路的组成、作用及工作原理；3. 案例分析：分析实际工程中的电动机启动问题，引导学生运用所学知识解决问题；4. 课堂互动：学生提问、教师解答，巩固所学知识。
第二课时：1. 实践操作：学生分组进行电动机降压启动控制线路的安装与调试；2. 指导与检查：教师巡回指导，检查学生的安装与调试情况，纠正操作错误；3. 成果展示：学生展示自己的安装与调试成果，分享操作经验；三、教学评价1. 课堂问答：检查学生对降压启动原理和控制线路的理解程度；2. 实践操作：评估学生在实际操作中的技能水平和解决问题的能力；3. 课后作业：布置相关题目，要求学生独立完成，检验学生对课堂知识的掌握情况。
四、教学资源1. 教材：关于三相异步电动机降压启动控制线路的相关章节；2. 课件：讲解用的PPT课件；3. 实验设备：电动机、降压启动控制线路相关设备；4. 网络资源：相关视频、案例资料等。
五、教学建议1. 注重理论知识与实践操作的结合，让学生在实践中掌握知识；2. 加强课堂互动，鼓励学生提问、发表见解，提高学生的参与度；3. 针对不同学生的学习情况，给予个性化的指导与辅导；4. 注重培养学生的团队协作能力和动手能力，为后将来的工作打下基础。
Y-△降压启动线路安装调试实验报告专业班级姓名学号指导教师成绩日期●实验目的：●能通过安装的线路实现星-三角型的控制，控制线路电压为220V●实验要求：1.能正常使用常用的电工工具，能使用基本的测量表计。
2.安装布线要整齐，连接要可靠。
3.配电箱内的接线要正确。
交直流或没电压的插座应有明显的区别，箱内每一处开关、每一组熔断器都应有表明所控制对象的标志图。
4.按线路图正确接线，要求配线长度适度，不能出现压皮、露铜等现象。
5.线路功能正常，通电测试无短路现象，能实现科目要求的功能。
6.测试完成后实验报告能对实作过程进行总结并对过程进行梳理，能够分析实作步骤。
●实验器材：设备名称设备型号数量小型断路器DZ47-63 1熔断器RT18-32X 4（3备用）交流接触器CJX8-9(B9) 3热继电器JR16B-20/3 1 按钮开关（绿）SAY7-A 2电子信号灯（绿）AD11-22/25 3按钮开关（红）SAY7-A 1电子信号灯（红）AD11-22/24 1小木板 1铁轨 1按钮盒 1导线若干扎带若干时间继电器ST3PA-E 1十字螺钉若干一字改刀、十字改刀、剥线钳、斜口嵌、老虎各1 钳、万用表、低压验电笔标签6● 实验原理：✧ 实现方法：手动和自动。
1、手动星三角降压启动：其电气原理图如图1，按下SB1→KM1、KM2得电→电机星形运行；按下SB3→KM2先失电，KM3后得电→电机三角形运行； 按下SB2→KM1、KM3失电→电机停止运行。
图1-12、自动星三角降压启动（本次实作电气原理图）：其电气原理图如图1-2，按下SB1→KM1、KM2、KT1得电→电机星形运行→一定时间后→时间继电器延时断开（具体延时时间的设定后面我们再讨论）→KT1常闭触点变为常开，KM2失电→KT1常开触点闭合，KM3得电→电机变为三角形运行→按下SB2→KM1、KM3失电→电机停止运行； ✧ 降压启动简述：1、电机的启动电流近似和定子的电压成正比，因此常采用降低定子电压的办法来限制启动电流。
三相异步电动机Y—Δ自动降压启动控制实验1、实验目的⑴学会三相异步电动机Y—Δ自动降压启动控制的接线和操作方法。
⑵理解三相异步电动机Y—Δ自动降压启动的概念。
⑶理解三相异步电动机Y—Δ自动降压启动的基本原理。
⑷了解时间继电器的作用和动作情况。
2、预习内容及要求⑴Y—Δ转换启动的作用三相异步电动机的Y—Δ转换起动方式是大容量电动机起动常用的降压起动措施，但它只能应用于Δ形连接的三相异步电动机。
在起动过程中，利用绕组的Y形连接即可降低电动机的绕组电压及减少绕组电流，达到降低起动电流和减少电机起动过程对电网电压的影响。
待电动机起动过程结束后再使绕组恢复到Δ形连接，使电动机正常运行。
⑵电动机Y—Δ启动控制原理①控制线路及电路组成三相异步电动机的Y—Δ变换起动控制的连接线路如图3-6所示，它主要有以下元器件组成：图3-6 三相异步电动机Y—Δ自动降压启动控制线路a.起动按钮（SB2）。
手动按钮开关，可控制电动机的起动运行。
b.停止按钮（SB1）。
手动按钮开关，可控制电动机的停止运行。
c.主交流接触器（KM1）。
电动机主运行回路用接触器，起动时通过电动机起动电流，运行时通过正常运行的线电流。
d.Y形连接的交流接触器（KM3）。
用于电动机起动时作Y形连接的交流接触器，起动时通过Y形连接降压起动的线电流，起动结束后停止工作。
e.Δ形连接的交流接触器（KM2）。
用于电动机起动结束后恢复Δ形连接作正常运行的接触器，通过绕组正常运行的相电流。
f.时间继电器（KT）。
控制Y—Δ变换起动的起动过程时间（电机起动时间），即电动机从起动开始到额定转速及运行正常后所需的时间。
g.热继电器（或电机保护器FR）。
热继电器主要设置有三相电动机的过负荷保护；电机保护器主要设置有三相电动机的过负荷保护、断相保护、短路保护和平横保护等。
②控制原理三相异步电动机Y—Δ转换启动的控制原理大致如下：i.按下启动按钮SB2后，电源通过热继电器FR的动断接点、停止按钮SB1的动断接点、Δ形连接交流接触器KM2常闭辅助触头，接通时间继电器KT的线圈使其动作并延时开始。
三相异步电动机常用的降压启动方法
三相异步电动机是工业中常用的一种电动机，广泛应用于各种机械设备中。
在启动过程中，为了避免电动机启动时电流过大，常常需要采用降压启动方法。
降压启动方法是一种通过降低电动机的起动电压来减小起动电流的方法。
常见的降压启动方法有星角启动法、自耦变压器启动法和电阻启动法。
我们来介绍星角启动法。
星角启动法是一种通过改变电动机的绕组接法，从而实现电动机的降压启动的方法。
在启动时，将电动机的绕组由星形接法转变为三角形接法，从而使电动机的起动电压降低。
这种方法简单可靠，适用于小功率的电动机。
我们来介绍自耦变压器启动法。
自耦变压器启动法是一种通过自耦变压器来改变电动机的起动电压的方法。
在启动时，通过自耦变压器将电动机的电压降低，从而减小电动机的起动电流。
这种方法具有启动电流小、启动过程平稳等优点，适用于中小功率的电动机。
我们来介绍电阻启动法。
电阻启动法是一种通过在电动机的回路中串联电阻来实现降压启动的方法。
在启动时，通过调节串联电阻的阻值，降低电动机的起动电压，从而减小电动机的起动电流。
这种方法简单易行，适用于较大功率的电动机。
总结起来，三相异步电动机常用的降压启动方法有星角启动法、自耦变压器启动法和电阻启动法。
这些方法通过降低电动机的起动电压，减小电动机的起动电流，从而实现电动机的平稳启动。
在实际应用中，我们可以根据电动机的具体情况和需求选择合适的降压启动方法，以提高电动机的使用效果和寿命。
同时，在进行降压启动时，还需要注意合理设置降压参数，以保证电动机的正常运行和安全使用。
《Y-△降压启动控制线路》教案
范华维
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：
降压启动：先合上电源开关QF。
KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动
按下SB1。
三相异步电动机星三角降压启动控制线路原理嘿，朋友们！今天咱来唠唠三相异步电动机星三角降压启动控制线路原理。
这玩意儿啊，就像是一场精彩的电学魔术！你看哈，三相异步电动机就像是个大力士，力气大得很呢，但有时候它也得悠着点使力呀，不然可容易出问题。
这时候星三角降压启动就出马啦！想象一下，这电动机就像是一辆赛车，直接全油门冲出去，那可不行，得先慢慢启动，然后再加速。
星三角降压启动就是让电动机先以一种温和的方式启动，就像赛车慢慢驶出维修区一样。
在这个过程中，线路就像是给电动机指引方向的道路。
通过一些巧妙的开关和连线，让电动机先以星形连接启动，这时候电流小，对电网的冲击也小。
等它跑起来一点了，再切换成三角形连接，就像赛车挂上了高档，马力全开啦！这其中的开关啊，就像是交通信号灯，指挥着电流的走向。
它们得在合适的时机打开或关闭，不然可就乱套啦。
如果开关出错，那不就像交通信号灯乱闪，车都不知道该咋走了嘛！而且哦，这个原理可重要了。
要是没有它，电动机启动的时候可能会把电闸都给弄跳闸喽，那多麻烦呀！它让电动机能够平稳、安全地启动，就像我们走路得一步一步稳稳当当的。
咱再想想，要是没有这种降压启动的办法，那电动机一启动，家里的灯可能都得闪一闪，电器说不定还会出故障呢。
所以啊，这星三角降压启动控制线路原理，真的是电学世界里的大功臣呢！它就像是一个贴心的小助手，默默地为电动机服务，让它能好好工作，为我们的生活带来便利。
你说神奇不神奇？总之呢，三相异步电动机星三角降压启动控制线路原理真的很有意思，也很实用。
它让电动机这个大力士能够更好地发挥作用，同时又不会给我们带来麻烦。
大家可得好好了解了解它，说不定啥时候就能用上呢！这就是咱今天要讲的，大家觉得咋样？是不是挺有趣的呀！。
2.2.1三相异步电动机降压启动控制
一、鼠笼异步电动机直接起动
直接起动是一种简单、可靠、经济的起动方法，但电动机起动电流Ist为额定电流IN的4~7
倍。过大的起动电流一方面会造成电网电压显著下降，直接影响在同一电网工作的其他电动机
及用电设备正常运行；另一方面电动机频繁起动会严重发热，加速线圈老化，缩短电动机的寿
命。
直接起动的条件：（只需满足下述三个条件中的一条即可）
1.容量在7.5KW以下的三相异步电动机均可采用。
2.电动机在启动瞬间造成的电网电压降不大于电源电压正常值的10%，对于不经常启动的电动
机可放宽到15%。
3.可用经验公式粗估电动机是否可直接启动，如果电动机的启动电流倍数（Ist/IN）小于下式
右边的数值时，可直接启动。
直接起动的特点：优点是所需启动设备简单，启动时间短，启动方式简单、可靠，所需成本低。
缺点是对电动机及电网有一定冲击。
二、鼠笼异步电动机的降压启动
容量小的电动机才允许采取直接起动，容量较大的笼型异步电动机因起动电流较大，一般都采
用降压起动方式来起动。
降压启动：指利用启动设备将电压适当降低后加到电动机的定子绕组上进行启动，待电动机启
动运转后，再使其电压恢复到额定值正常运转，由于电流随电压的降低而减小，所以降压起动
达到了减小启动电流的目的。但同时，由于电动机转矩与电压的平方成正比，所以降压启动也
将导致电动机的启动转矩大大降低。因此，降压启动需要在空载或轻载下启动。
常见的降压起动的方法有定子绕组串电阻(或电抗)降压启动、星形—三角形降压启动、自耦变
压器降压启动和使用软起动器等。常用的方法是星形—三角形降压起动和使用软起动器。
1.定子绕组串接电阻降压启动控制
（1）定子绕组串接电阻降压启动的方法定子绕组串接电阻降压启动是指在电动机启动时，把电
阻串接在电动机定子绕组与电源之间，通过电阻的分压作用，来降低定子绕组上的启动电压，
待启动后，再将电阻短接，使电动机在额定电压下正常运行。这种降压启动的方法由于电阻上
有热能损耗，如用电抗器则体积、成本又较大，因此该方法很少用。这种降压启动控制线路有
手动控制、接触器控制、时间继电器控制等。
（2）定子绕组串接电阻降压启动控制线路
电动机启动电阻的短接时间由时间继电器自动控制。
串电阻降压启动控制线路
线路工作原理分析：
停止时，按下SB2，控制电路失电，电动机M失电停转。
（a）工作原理示意图1
（b）工作原理示意图2串电阻（电抗）降压启动控制线路原理示意图
（a）工作原理示意图1（b）工作原理示意图2
2.定子串自耦变压器（TM）降压启动控制
（1）自耦变压器降压启动的方法
自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电
压。待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。这种降压启动
分为手动控制和自动控制两种。
接线：自耦变压器的高压边投入电网，低压边接至电动机，有几个不同电压比的分接头供选择。
特点：设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通
过电动机定子绕组的线电流）也按正比减小。又因为变压器原副边的电流关系I1=I2/K，可见
原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源
供给电动机的启动电流为直接启动时1/K2倍。由于电压降低为1/K倍，所以电动机的转矩也
降为1/K2倍。
自耦变压器副边有2～3组抽头，如二次电压分别为原边电压的80%、60%、40%。
自耦变压器降压启动优点：可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同
抽头实现降压启动，而且不论电动机的定子绕组采用Y或Δ接法都可以使用。缺点：设备体积
大，投资较贵。
（2）自耦变压器降压启动控制线路
自耦变压器降压启动控制线路如下图所示。
定子串自耦变压器降压启动控制线路
线路工作原理分析：
（a）自耦变压器降压启动控制工作原理示意图1
（b）自耦变压器降压启动控制工作原理示意图2
自耦变压器降压启动控制线路原理示意图
（a）工作原理示意图1（b）工作原理示意图2
3.星形—三角形(Y-△)降压启动控制
星形—三角形(Y-△)降压启动控制动画演示
（1）星形—三角形(Y-△)降压启动的方法
星形—三角形降压启动是指电动机启动时，把定子绕组接成星形(Y)，以降低启动电压，限制启
动电流；待电动机启动后，再把定子绕组改接成三角形(△)，使电动机全压运行。只有正常运
行时定子绕组作三角形(△)联接的异步电动机才可采用这种降压启动方法。
电动机启动时，接成星形，加在每相定子绕组上的启动电压只有三角形接法直接启动时的，
启动电流为直接采用三角形接法时的1/3，启动转矩也只有三角形接法直接启动时的1/3。所
以这种降压启动方法，只适用于轻载或空载下启动。星形—三角形降压启动的最大优点是设备
简单，价格低，因而获得较广泛的应用。缺点是只用于正常运行时为Δ接法的电动机，降压比
固定，有时不能满足启动要求。
（2）星形—三角形(Y-△)降压启动控制线路
控制线路及电路组成：
三相异步电动机的Y—Δ降压启动控制线路如下图所示，它主要有以下元器件组成：
三相异步电动机的Y—Δ降压启动控制线路
①起动按钮SB2：手动按钮开关，可控制电动机的起动运行。
②停止按钮SB1：手动按钮开关，可控制电动机的停止运行。
③主交流接触器KM1：电动机主运行回路用接触器，起动时通过电动机起动电流。
④Y形连接的交流接触器KM3：用于电动机起动时作Y形连接的交流接触器，起动结束后停止
工作。
⑤Δ形连接的交流接触器KM2：用于电动机起动结束后恢复Δ形连接作正常运行的接触器。
⑥时间继电器KT：控制Y—Δ变换起动的起动过程时间（电动机起动时间），即电动机从起动
开始到额定转速及运行正常后所需的时间。
⑦热继电器FR：三相电动机的过载保护。
线路工作原理分析：
（a）电动机的Y—Δ降压启动控制工作原理示意图1
（b）电动机的Y—Δ降压启动控制工作原理示意2
三相异步电动机的Y—Δ降压启动控制线路原理示意图
（a）工作原理示意图1（b）工作原理示意2
