仪表通用图合集

  • 格式：doc
  • 大小：5.13 MB
  • 文档页数：124

精品文档

。 1欢迎下载 (90)YK01-2(3/5) 温度安装附件形式及结构尺寸表

(90)YK01-2(4/5) 温度安装附件形式及结构尺寸表

(90)YK01-3 热电偶（阻）在钢管道或设备上的垂直安装 M27×2(M33×2), H80, PN6.4MPa

(90)YK01-4 热电偶（阻）在有保温层的钢管道或设备上的垂直安装 M27×2(M33×2), H140, PN6.4MPa

(90)YK01-5 热电偶（阻）在钢管道或设备上倾斜45°的安装图 M27×2(M33×2), H90,PN6.4MPa，DN80~900

(90)YK01-6 热电偶（阻）在有保温层的钢管道或设备上倾斜45°的安装 M27×2(M33×2), H150,PN6.4MPa，DN80~900

(90)YK01-7 热电偶（阻）在钢管道安装图 M33×2,H80, PN10.0MPa, D089~325

(90)YK01-8 热电偶（阻）在有保温层的管道上安装图 M33×2,H140, PN10.0MPa,

t≤540℃，D089~325

(90)YK01-9 固定卡套螺纹铠装热电偶（阻）在管道或容器上安装图 M16×1.5, H80, PN6.4MPa

(90)YK01-10 固定卡套螺纹铠装热电偶（阻）在有保温层的管道或容器上安装图 M16×1.5, H140, PN6.4MPa

(90)YK01-11 固定法兰热电偶（阻）在管道或设备上的安装图 D12、D16或D20，PN4.0MPa

(90)YK01-23 热电偶（阻）在有保温层的扩大管上倾斜45°的安装图 M27×2(M33×2), H150, PN6.4MPa，D010~70

(90)YK01-24 热电偶（阻）在肘管上的安装图 M27×2(M33×2), H90, PN1.6MPa，D089~219

(90)YK01-45 均热炉炉膛热电偶的安装图 快装法兰式

(90)YK01-60 金属壁砌砖体上热电偶的快速安装图 填料盒定位，卡盘快装式，常压

(90)YK01-61 管道或设备上热电偶（阻）的快速安装图 M27×2(M33×2), PN0.6MPa

(90)YK01-01 直形连接头 M33×2, PN10.0MPa

(90)YK01-02 连接头组件 M16×1.5, H80(140), PN6.4MPa

(90)YK01-03 套管连接头 M27×2(M33×2), H80, PN6.4MPa 精品文档

。 2欢迎下载 (90)YK01-04 直形连接头 M27×2(M33×2), H80, PN6.4MPa

(90)YK0001 图册中使用的国家标准和部门标准一览表

(90)YK0002 图册中使用的阀门一览表 精品文档

。 3欢迎下载

(90)YK02-01 压力表接头 M20×1.5/R1/2"

(90)YK02-011 垂直管道上带冷凝器的脏煤气取压装置 PN0.6MPa

(90)YK02-3,4 压力表安装图PN1.0MPa, PN2.5MPa

(90)YK02-7 压力表安装图（带冷凝管用于热水或蒸汽） PN1.0MPa

(90)YK02-8 压力表安装图（带冷凝管用于热水或蒸汽） PN2.5MPa

(90)YK02-9 压力表安装图（带冷凝管用于热水或蒸汽） PN6.4MPa, t≤450℃

(90)YK02-10 压力表安装图（带冷凝管用于热水或蒸汽） PN10.0MPa,t≤540℃

(90)YK02-11,压力表安装图（带冷凝管接表阀连接用于热水或蒸汽） PN2.5MPa

(90)YK02-18 煤气或低压气体测压管路连接图 PN0.6MPa

(90)YK02-20 脏湿气体测压管路连接图（用于垂直管道或容器侧壁） PN0.6MPa

(90)YK02-21 脏湿气体测压管路连接图(用于水平管道/容器） PN0.6MPa

(90)YK02-22 煤气清洗文氏管,脏湿气体差压测量管路连接图 PN0.6MPa

(90)YK02-26 高炉大小钟间测量测压管路连接图 PN0.6MPa

(90)YK02-27 高炉炉身静压测量测压管路连接图 PN0.6MPa

(90)YK02-30 气体测压管路连接图（取压点高于压力计） PN1.0MPa

(90)YK02-31 气体测压管路连接图（取压点低于压力计） PN2.5MPa

(90)YK02-32 气体测压管路连接图（取压点低于压力计） PN1.0MPa

(90)YK02-35 液体测压管路连接图（取压点低于压力计） PN2.5MPa

(90)YK02-37 液体测压管路连接图（取压点高于压力计） PN2.5MPa

精品文档

。 4欢迎下载

(90)YK02-42 蒸汽测压管路连接图（取压点低于压力计） PN1.0Mpa,t＜450℃

(90)YK02-43 蒸汽测压管路连接图（取压点低于压力计） PN2.5Mpa,t＜400℃

(90)YK02-44 蒸汽测压管路连接图（取压点低于压力计） PN6.4MPa, t≤450℃

(90)YK02-45 蒸汽测压管路连接图（取压点低于压力计） PN10.0MPa,t≤540℃

(90)YK02-46 腐蚀性液体隔离测压管路连接图（取压点低于压力计）σ隔＜σ介， PN1.0MPa

(90)YK02-47 腐蚀性液体隔离测压管路连接图（取压点低于压力计）σ隔＞σ介， PN1.0MPa

(90)YK02-48 腐蚀性液体隔离测压管路连接图（取压点高于压力计）σ隔＜σ介，

PN1.0MPa

(90)YK02-49 腐蚀性液体隔离测压管路连接图（取压点高于压力计）σ隔＞σ介， PN1.0MPa

(90)YK02-50 氧气测压管路连接图（取压点低于压力计） PN2.5MPa

(90)YK02-51 氧气测压管路连接图（取压点低于压力计） PN4.0MPa

(90)YK02-52 氧气测压管路连接图（取压点高于压力计） PN2.5MPa

(90)YK02-53 氧气测压管路连接图（取压点高于压力计） PN4.0MPa

(90)YK02-54 液体测压管路连接图（取压点高于压力计） PN1.0MPa

(90)YK02-55 液体测压管路连接图（取压点高于压力计） PN2.5MPa

(90)YK02-56 气体测压管路连接图（取压点低于压力计） PN1.0MPa

(90)YK02-57 气体测压管路连接图（取压点低于压力计） PN2.5MPa

(90)YK03-3 压力表安装图 PN6.4MPa

(90)YK03-4 压力表安装图 PN1.0MPa

(90)YK03-13 液体测压管路连接图（取压点高于压力计） PN6.4MPa

(90)YK03-14 液体测压管路连接图（取压点高于压力计） PN10.0MPa

(90)YK03-15 液体测压管路连接图（取压点低于压力计） PN6.4MPa

(90)YK03-16 液体测差压管路连接图 PN6.4MPa 精品文档

。 5欢迎下载

(90)YK04-3 液体流量测量管路连接图（变送器低于节流装置） 导压管DN20， PN1.0MPa 焊接式流量仪表

(90)YK04-4 液体流量测量管路连接图（变送器高于节流装置） 导压管DN20， PN1.0MPa 焊接式流量仪表

(90)YK04-5 液体流量测量管路连接图（变送器低于节流装置） 导压管DN15， PN1.0MPa 焊接式流量仪表

(90)YK04-6 液体流量测量管路连接图（变送器高于节流装置） 导压管DN15， PN1.0MPa 焊接式流量仪表

(90)YK04-7 液体流量测量管路连接图（变送器低于节流装置） 导压管φ14×2， PN1.0MPa 焊接式流量仪表

(90)YK04-8 液体流量测量管路连接图（变送器低于节流装置） 导压管φ14×2， PN1.0MPa 焊接式流量仪表

(90)YK04-9 腐蚀性液体流量测量管路连接图（变送器低于节流装置） σ隔＞σ介， PN1.0MPa 焊接式流量仪表

(90)YK04-10 腐蚀性液体流量测量管路连接图（变送器低于节流装置） σ隔＜σ介， PN1.0MPa 焊接式流量仪表

(90)YK04-11 液体流量测量管路连接图（变送器低于节流装置） PN2.5MPa 焊接式流量仪表

(90)YK04-12 液体流量测量管路连接图（变送器高于节流装置） PN2.5MPa 焊接式流量仪表

(90)YK04-13 液体流量测量管路连接图（变送器低于节流装置） PN4.0MPa 焊接式流量仪表

(90)YK04-14 液体流量测量管路连接图（变送器高于节流装置） PN4.0MPa 焊接式流量仪表

(90)YK04-17 液体流量测量管路连接图（变送器低于节流装置） PN10.0MPa 焊接式流量仪表

(90)YK04-18 液体流量测量管路连接图（变送器高于节流装置） PN10.0MPa 焊接式流量仪表

(90)YK04-19 蒸汽液体流量测量管路连接图（变送器低于节流装置） PN2.5MPa， t≤300℃ 焊接式流量仪表

(90)YK04-20 蒸汽液体流量测量管路连接图（变送器高于节流装置） PN2.5MPa， t≤300℃ 焊接式流量仪表

(90)YK04-21 液体流量测量管路连接图（变送器低于节流装置） PN6.4MPa, t≤450℃ 焊接式流量仪表

(90)YK04-22 液体流量测量管路连接图（变送器高于节流装置） PN6.4MPa, t≤450℃ 焊接式流量仪表

(90)YK04-25 气体流量测量管路连接图（变送器低于节流装置） 导压管DN20， PN1.0MPa 焊接式流量仪表

(90)YK04-27 气体流量测量管路连接图（变送器低于节流装置） 导压管DN15， PN1.0MPa 焊接式流量仪表

(90)YK04-29 气体流量测量管路连接图（变送器低于节流装置） 导压管φ14×2， PN1.0MPa 焊接式流量仪表

精品文档

。 6欢迎下载

合集下载

常用仪表、控制图形符号

常用仪表、控制图形符号

常用仪表、控制图形符号

根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、 图形符号

1、 测量点

测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1—2—1（a)所示.

（a）

(b)

图1-2—1 测量点

若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。必要时，检出元件或检出仪表可以用表1—2—2所列的图形符号表示.

2、 连接线图形符号

仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细测量点

测量点 实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-014为0。14MPA的空气源，ES—24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角)。

仪表连接图形符号见表1-2—1.

表1—2—1 仪表连线符号表

序 号 类 别 图 形 符 号 备 注

1 仪表与工艺设备、管道上测量点的连接线或机械连动线

（细实线：下同)

2 通用的仪表信号线

3

连接线交叉

4 连接线相接

5 表示信号的方向

6 气压信号线 断划线与细实线成45度角，下同

7 电信号线

或

8 导压毛细管

9 液压信号线 10 电磁、辐射、热、光、声波等信号线（有导向)

11 电磁、辐射、热、光、声波等信号线(无导向）

12 内部系统链（软件或数据链）

常用仪表控制图形符号及仪表位号说明

常用仪表控制图形符号及仪表位号说明

常用仪表、控制图形符号

根据国家行业标准 HG20505—92《过程检测和控制系统用文字代号和图形

符号》，参照 GB2625—81国家标准、化工自控常用图形及文字代号如下。

一、 图形符号

1、 测量点

测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引

线的起点，一般无特定的图形符号，如图 1-2—1(a)所示.

测量点

测量点

(a）

（b）

图 1-2-1 测量点

若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在

引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图 1-2-1(b）所示.必

要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。

2、 连接线图形符号

仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细

实线。当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。例

如 AS-014为 0.14MPA的空气源，ES—24DC为 24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线

上加斜短划线（斜短划线与细实线成 45度角）。

仪表连接图形符号见表 1—2-1。

表 1—2—1 仪表连线符号表

序 号 类 别 图 形 符 号 备 注

1 仪表与工艺设备、管道上测量点

的连接线或机械连动线

通用的仪表信号线 （细实线：下同）

2

3

4 连接线交叉

连接线相接

5

6 表示信号的方向

气压信号线 断划线与

细实线成

45度角，

下同

7 电信号线

或

8

9 导压毛细管

液压信号线

10 电磁、辐射、热、光、声波等信

号线（有导向）

11

12

13 电磁、辐射、热、光、声波等信

号线（无导向）

内部系统链（软件或数据链）

机械链

14

15 二进制电信号

二进制气信号 或

3、仪表图形符号

仪表图形符号是直径为 12mm(或 10mm）的细实线圆圈。仪表位号的字母或

常用仪表、控制图形符号---精品模板

常用仪表、控制图形符号---精品模板

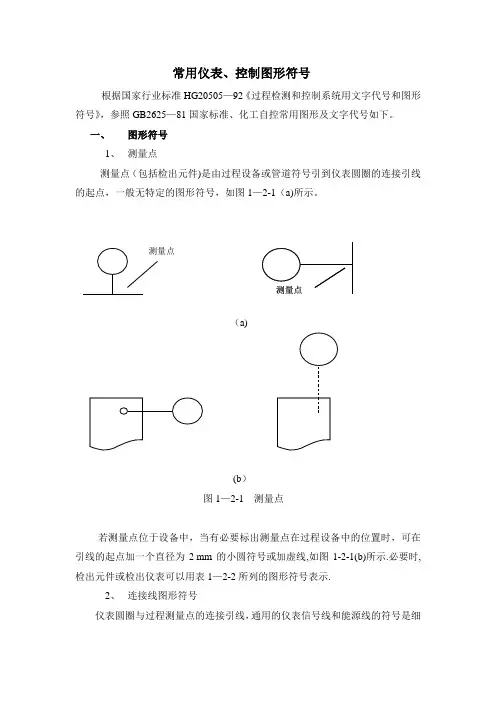

常用仪表、控制图形符号

根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625—81国家标准、化工自控常用图形及文字代号如下。

一、 图形符号

1、 测量点

测量点（包括检出元件)是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1—2-1（a)所示。

（a)

(b）

图1—2-1 测量点

若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线,如图1-2-1(b)所示.必要时,检出元件或检出仪表可以用表1—2-2所列的图形符号表示.

2、 连接线图形符号

仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细测量点

测量点 实线。当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。例如AS-014为0.14MPA的空气源，ES—24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2—1。

表1—2—1 仪表连线符号表

序 号 类 别 图 形 符 号 备 注

1 仪表与工艺设备、管道上测量点的连接线或机械连动线

（细实线：下同)

2 通用的仪表信号线

3

连接线交叉

4 连接线相接

5 表示信号的方向

6 气压信号线 断划线与细实线成45度角，下同

7 电信号线

或

8 导压毛细管

9 液压信号线 10 电磁、辐射、热、光、声波等信号线（有导向）

11 电磁、辐射、热、光、声波等信号线(无导向）

12 内部系统链（软件或数据链）

史上最全仪表图形符号，果断收藏

史上最全仪表图形符号，果断收藏

史上最全仪表图形符号，果断收藏

在⼯业⾃动控制的设计⽂件中，使⽤图形符号和字母代号表⽰过程检测、控制系统所采⽤的各种仪表。在绘制控制流程图时，图中所采⽤的图列符号都要按有关技术规定进⾏。

仪表图形符号1测量点（包括检测元件、取样点）

测量点（包括检出元件）是过程设备或管道符号引到仪表圆圈的连接引线的起点，⼀般⽆特定的图形符号。

若测量点位于设备中，要标出测量点的位置：

2连接线图形符号

仪表圆圈与过程测量点的连接引线，通⽤的仪表信号线和能源线的符号是细实线。当有必要标注能源类别时，可采⽤相应的缩写标注在能源线符号之上。

仪表连线符号表

3仪表图形符号

仪表图形符号是直径为12mm（或10mm）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

处理两个或多个变量，或处理⼀个变量但有多个功能的复式仪表，可⽤相切的仪表圆圈表⽰。

当两个测量点引到⼀台复式仪表上，⽽两个测量点在图纸上距离较远或不在同⼀张图纸上，则分别⽤两个相切的实线圆圈和虚线圆圈表⽰。

集散控制系统仪表图形符号：

分散控制系统（称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线⽅框。作为分散控制系统的计算机功能图形符号，是对⾓线长为12mm（或10mm）的细实线六边形，分散控制系统内部连接的可编程逻辑控制器功能图形符号外四边形边长为12mm（或10mm）。

分散控制系统仪表图形符号

仪表功能图形符号

仪表安装位置的图形符号

正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图形符号列可表⽰为：

　在需要的时仪表盘号或操作员号。4常⽤执⾏器的图形

执⾏机构图形符号

执⾏机构能源中断是控制位置的图形符号

注：上述图形符号中，若不⽤箭头、横线表⽰，也可以在控制阀体下部标注下列缩写：FO——能源中断时，开启；FC——能源中断时，关闭；FL——能源中断时，保持原位；FI——能源中断时，任意位置。5⾃控仪表图例符号
